Фотолюминесцентный пленочный материал

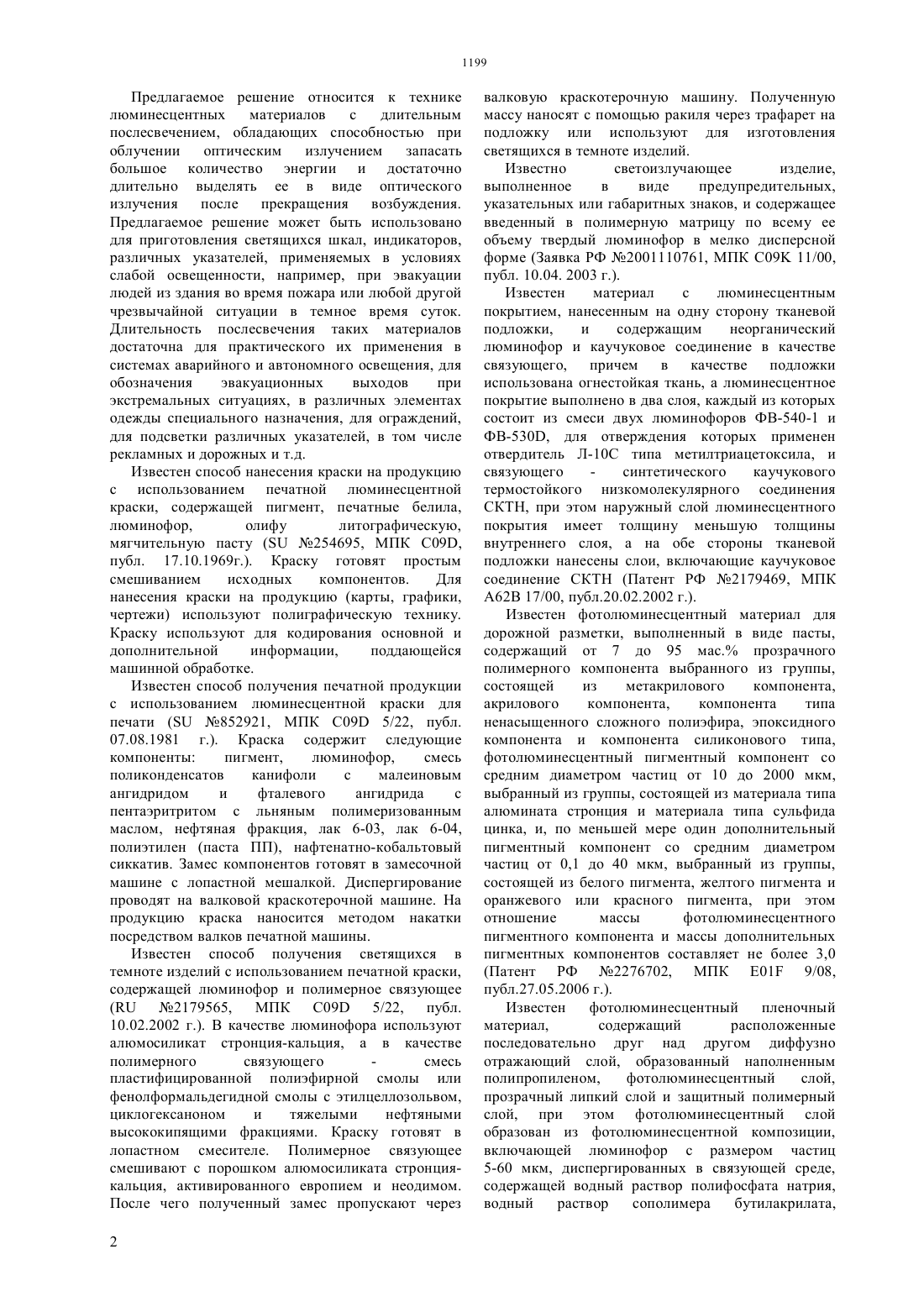

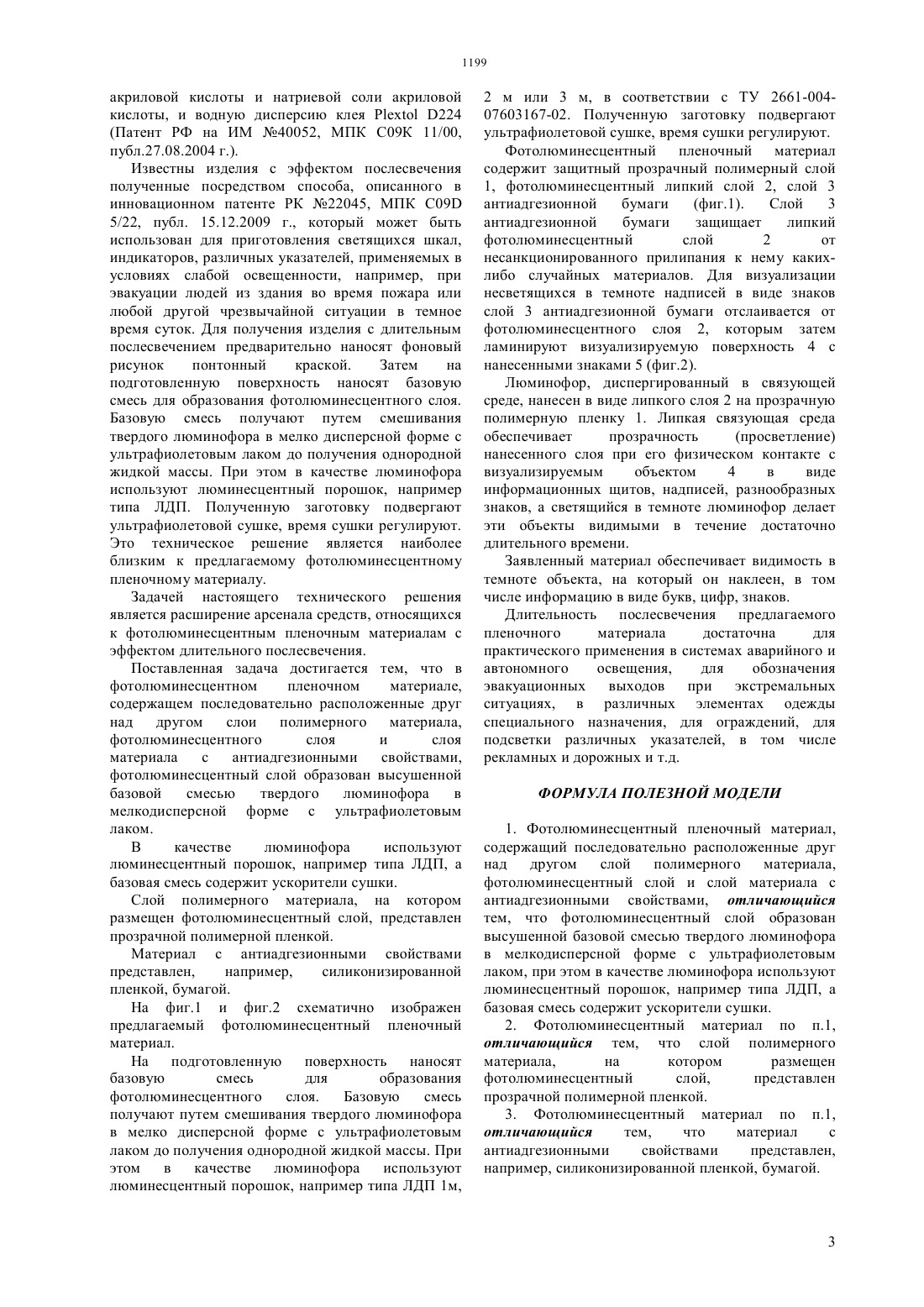

МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ системах аварийного и автономного освещения, для обозначения эвакуационных выходов при экстремальных ситуациях, в различных элементах одежды специального назначения, для ограждений,для подсветки различных указателей, в том числе рекламных и дорожных и т.д. В фотолюминесцентном пленочном материале,содержащем последовательно расположенные друг над другом слои полимерного материала,фотолюминесцентного слоя и слоя материала с антиадгезионными свойствами,фотолюминесцентный слой образован высушенной базовой смесью твердого люминофора в мелкодисперсной форме с ультрафиолетовым лаком. В качестве люминофора используют люминесцентный порошок, например типа ЛДП, а базовая смесь содержит ускорители сушки. Слой полимерного материала, на котором размещен фотолюминесцентный слой,представлен прозрачной полимерной пленкой. Материал с антиадгезионными свойствами представлен,например, силиконизированной пленкой, бумагой.(57) Предлагаемое решение относится к технике люминесцентных материалов с длительным послесвечением, обладающих способностью при облучении оптическим излучением запасать большое количество энергии и достаточно длительно выделять ее в виде оптического излучения после прекращения возбуждения. Предлагаемое решение может быть использовано для приготовления светящихся шкал, индикаторов,различных указателей, применяемых в условиях слабой освещенности, например, при эвакуации людей из здания во время пожара или любой другой чрезвычайной ситуации в темное время суток. Длительность послесвечения таких материалов достаточна для практического их применения в Предлагаемое решение относится к технике люминесцентных материалов с длительным послесвечением, обладающих способностью при облучении оптическим излучением запасать большое количество энергии и достаточно длительно выделять ее в виде оптического излучения после прекращения возбуждения. Предлагаемое решение может быть использовано для приготовления светящихся шкал, индикаторов,различных указателей, применяемых в условиях слабой освещенности, например, при эвакуации людей из здания во время пожара или любой другой чрезвычайной ситуации в темное время суток. Длительность послесвечения таких материалов достаточна для практического их применения в системах аварийного и автономного освещения, для обозначения эвакуационных выходов при экстремальных ситуациях, в различных элементах одежды специального назначения, для ограждений,для подсветки различных указателей, в том числе рекламных и дорожных и т.д. Известен способ нанесения краски на продукцию с использованием печатной люминесцентной краски, содержащей пигмент, печатные белила,люминофор,олифу литографическую,мягчительную пасту ( 254695, МПК С 09,публ. 17.10.1969 г.). Краску готовят простым смешиванием исходных компонентов. Для нанесения краски на продукцию (карты, графики,чертежи) используют полиграфическую технику. Краску используют для кодирования основной и дополнительной информации,поддающейся машинной обработке. Известен способ получения печатной продукции с использованием люминесцентной краски для печати ( 852921, МПК С 09 5/22, публ. 07.08.1981 г.). Краска содержит следующие компоненты пигмент,люминофор,смесь поликонденсатов канифоли с малеиновым ангидридом и фталевого ангидрида с пентаэритритом с льняным полимеризованным маслом, нефтяная фракция, лак 6-03, лак 6-04,полиэтилен (паста ПП), нафтенатно-кобальтовый сиккатив. Замес компонентов готовят в замесочной машине с лопастной мешалкой. Диспергирование проводят на валковой краскотерочной машине. На продукцию краска наносится методом накатки посредством валков печатной машины. Известен способ получения светящихся в темноте изделий с использованием печатной краски,содержащей люминофор и полимерное связующее( 2179565, МПК С 09 5/22, публ. 10.02.2002 г.). В качестве люминофора используют алюмосиликат стронция-кальция, а в качестве полимерного связующего смесь пластифицированной полиэфирной смолы или фенолформальдегидной смолы с этилцеллозольвом,циклогексаноном и тяжелыми нефтяными высококипящими фракциями. Краску готовят в лопастном смесителе. Полимерное связующее смешивают с порошком алюмосиликата стронциякальция, активированного европием и неодимом. После чего полученный замес пропускают через 2 валковую краскотерочную машину. Полученную массу наносят с помощью ракиля через трафарет на подложку или используют для изготовления светящихся в темноте изделий. Известно светоизлучающее изделие,выполненное в виде предупредительных,указательных или габаритных знаков, и содержащее введенный в полимерную матрицу по всему ее объему твердый люминофор в мелко дисперсной форме (Заявка РФ 2001110761, МПК С 09 11/00,публ. 10.04. 2003 г.). Известен материал с люминесцентным покрытием, нанесенным на одну сторону тканевой подложки,и содержащим неорганический люминофор и каучуковое соединение в качестве связующего, причем в качестве подложки использована огнестойкая ткань, а люминесцентное покрытие выполнено в два слоя, каждый из которых состоит из смеси двух люминофоров ФВ-540-1 и ФВ-530, для отверждения которых применен отвердитель Л-10 типа метилтриацетоксила, и связующего синтетического каучукового термостойкого низкомолекулярного соединения СКТН, при этом наружный слой люминесцентного покрытия имеет толщину меньшую толщины внутреннего слоя, а на обе стороны тканевой подложки нанесены слои, включающие каучуковое соединение СКТН (Патент РФ 2179469, МПК А 62 В 17/00, публ.20.02.2002 г.). Известен фотолюминесцентный материал для дорожной разметки, выполненный в виде пасты,содержащий от 7 до 95 мас. прозрачного полимерного компонента выбранного из группы,состоящей из метакрилового компонента,акрилового компонента,компонента типа ненасыщенного сложного полиэфира, эпоксидного компонента и компонента силиконового типа,фотолюминесцентный пигментный компонент со средним диаметром частиц от 10 до 2000 мкм,выбранный из группы, состоящей из материала типа алюмината стронция и материала типа сульфида цинка, и, по меньшей мере один дополнительный пигментный компонент со средним диаметром частиц от 0,1 до 40 мкм, выбранный из группы,состоящей из белого пигмента, желтого пигмента и оранжевого или красного пигмента, при этом отношение массы фотолюминесцентного пигментного компонента и массы дополнительных пигментных компонентов составляет не более 3,0(Патент РФ 2276702, МПК 01 9/08,публ.27.05.2006 г.). Известен фотолюминесцентный пленочный материал,содержащий расположенные последовательно друг над другом диффузно отражающий слой, образованный наполненным полипропиленом,фотолюминесцентный слой,прозрачный липкий слой и защитный полимерный слой, при этом фотолюминесцентный слой образован из фотолюминесцентной композиции,включающей люминофор с размером частиц 5-60 мкм, диспергированных в связующей среде,содержащей водный раствор полифосфата натрия,водный раствор сополимера бутилакрилата, 1199 акриловой кислоты и натриевой соли акриловой кислоты, и водную дисперсию клея 224(Патент РФ на ИМ 40052, МПК С 09 К 11/00,публ.27.08.2004 г.). Известны изделия с эффектом послесвечения полученные посредством способа, описанного в инновационном патенте РК 22045, МПК С 09 5/22, публ. 15.12.2009 г., который может быть использован для приготовления светящихся шкал,индикаторов, различных указателей, применяемых в условиях слабой освещенности, например, при эвакуации людей из здания во время пожара или любой другой чрезвычайной ситуации в темное время суток. Для получения изделия с длительным послесвечением предварительно наносят фоновый рисунок понтонный краской. Затем на подготовленную поверхность наносят базовую смесь для образования фотолюминесцентного слоя. Базовую смесь получают путем смешивания твердого люминофора в мелко дисперсной форме с ультрафиолетовым лаком до получения однородной жидкой массы. При этом в качестве люминофора используют люминесцентный порошок, например типа ЛДП. Полученную заготовку подвергают ультрафиолетовой сушке, время сушки регулируют. Это техническое решение является наиболее близким к предлагаемому фотолюминесцентному пленочному материалу. Задачей настоящего технического решения является расширение арсенала средств, относящихся к фотолюминесцентным пленочным материалам с эффектом длительного послесвечения. Поставленная задача достигается тем, что в фотолюминесцентном пленочном материале,содержащем последовательно расположенные друг над другом слои полимерного материала,фотолюминесцентного слоя и слоя материала с антиадгезионными свойствами,фотолюминесцентный слой образован высушенной базовой смесью твердого люминофора в мелкодисперсной форме с ультрафиолетовым лаком. В качестве люминофора используют люминесцентный порошок, например типа ЛДП, а базовая смесь содержит ускорители сушки. Слой полимерного материала, на котором размещен фотолюминесцентный слой, представлен прозрачной полимерной пленкой. Материал с антиадгезионными свойствами представлен,например,силиконизированной пленкой, бумагой. На фиг.1 и фиг.2 схематично изображен предлагаемый фотолюминесцентный пленочный материал. На подготовленную поверхность наносят базовую смесь для образования фотолюминесцентного слоя. Базовую смесь получают путем смешивания твердого люминофора в мелко дисперсной форме с ультрафиолетовым лаком до получения однородной жидкой массы. При этом в качестве люминофора используют люминесцентный порошок, например типа ЛДП 1 м, 2 м или 3 м, в соответствии с ТУ 2661-00407603167-02. Полученную заготовку подвергают ультрафиолетовой сушке, время сушки регулируют. Фотолюминесцентный пленочный материал содержит защитный прозрачный полимерный слой 1, фотолюминесцентный липкий слой 2, слой 3 антиадгезионной бумаги(фиг.1). Слой 3 антиадгезионной бумаги защищает липкий фотолюминесцентный слой 2 от несанкционированного прилипания к нему какихлибо случайных материалов. Для визуализации несветящихся в темноте надписей в виде знаков слой 3 антиадгезионной бумаги отслаивается от фотолюминесцентного слоя 2, которым затем ламинируют визуализируемую поверхность 4 с нанесенными знаками 5 (фиг.2). Люминофор, диспергированный в связующей среде, нанесен в виде липкого слоя 2 на прозрачную полимерную пленку 1. Липкая связующая среда обеспечивает прозрачность(просветление) нанесенного слоя при его физическом контакте с визуализируемым объектом 4 в виде информационных щитов, надписей, разнообразных знаков, а светящийся в темноте люминофор делает эти объекты видимыми в течение достаточно длительного времени. Заявленный материал обеспечивает видимость в темноте объекта, на который он наклеен, в том числе информацию в виде букв, цифр, знаков. Длительность послесвечения предлагаемого пленочного материала достаточна для практического применения в системах аварийного и автономного освещения,для обозначения эвакуационных выходов при экстремальных ситуациях, в различных элементах одежды специального назначения, для ограждений, для подсветки различных указателей, в том числе рекламных и дорожных и т.д. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Фотолюминесцентный пленочный материал,содержащий последовательно расположенные друг над другом слой полимерного материала,фотолюминесцентный слой и слой материала с антиадгезионными свойствами, отличающийся тем, что фотолюминесцентный слой образован высушенной базовой смесью твердого люминофора в мелкодисперсной форме с ультрафиолетовым лаком, при этом в качестве люминофора используют люминесцентный порошок, например типа ЛДП, а базовая смесь содержит ускорители сушки. 2. Фотолюминесцентный материал по п.1,отличающийся тем, что слой полимерного материала,на котором размещен фотолюминесцентный слой,представлен прозрачной полимерной пленкой. 3. Фотолюминесцентный материал по п.1,отличающийся тем,что материал с антиадгезионными свойствами представлен,например, силиконизированной пленкой, бумагой.
