Подставка под сосуды с жидкостью

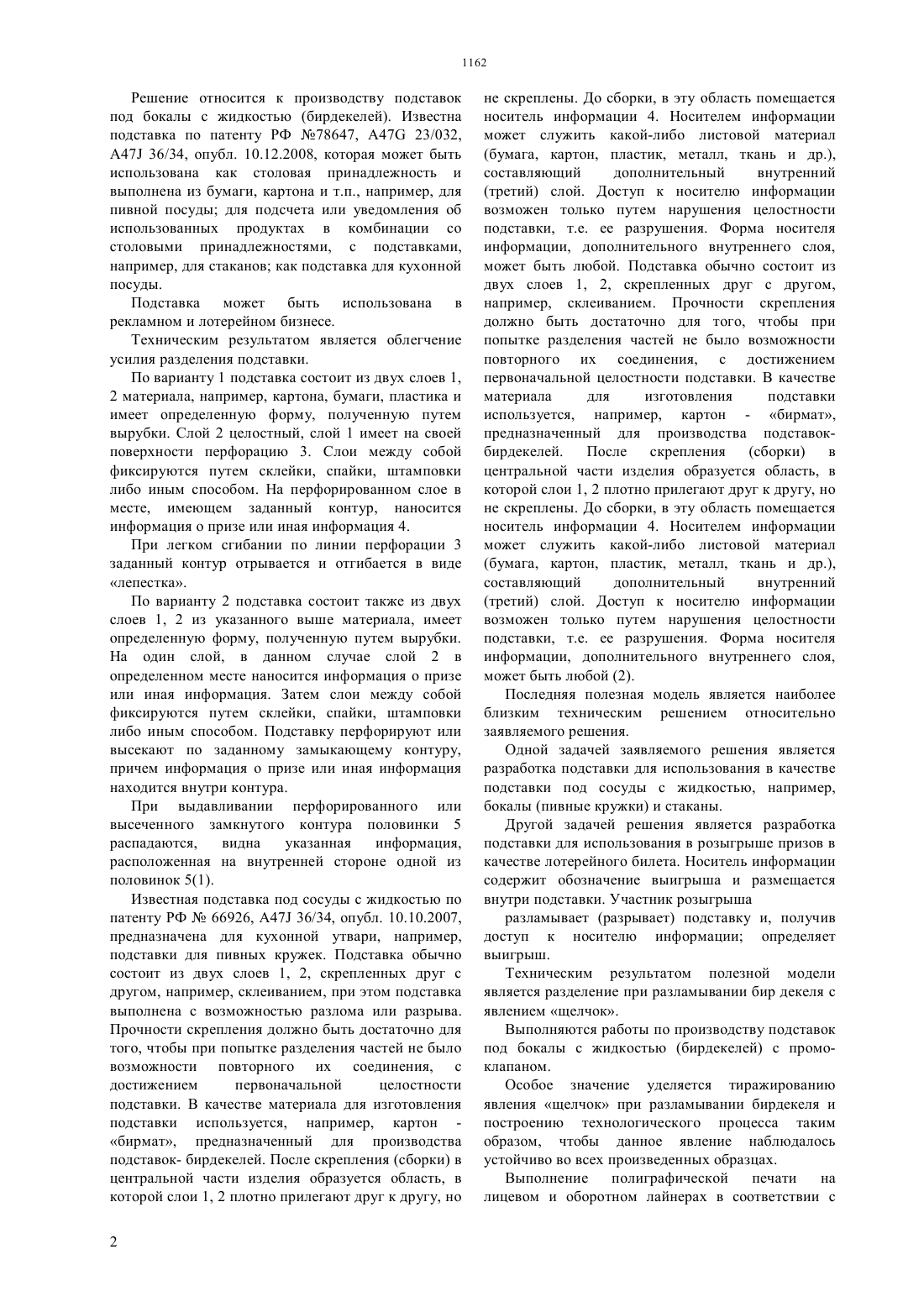

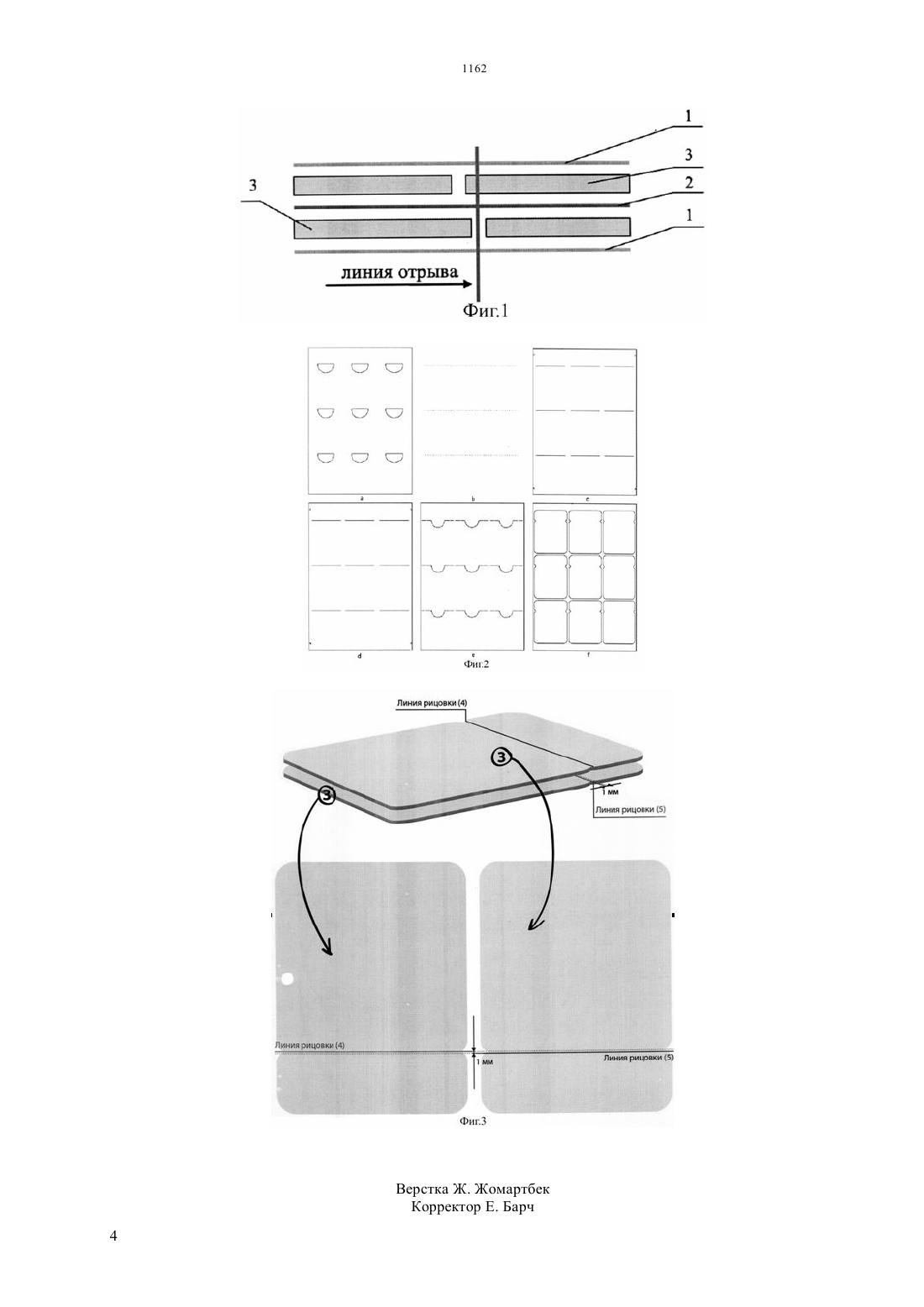

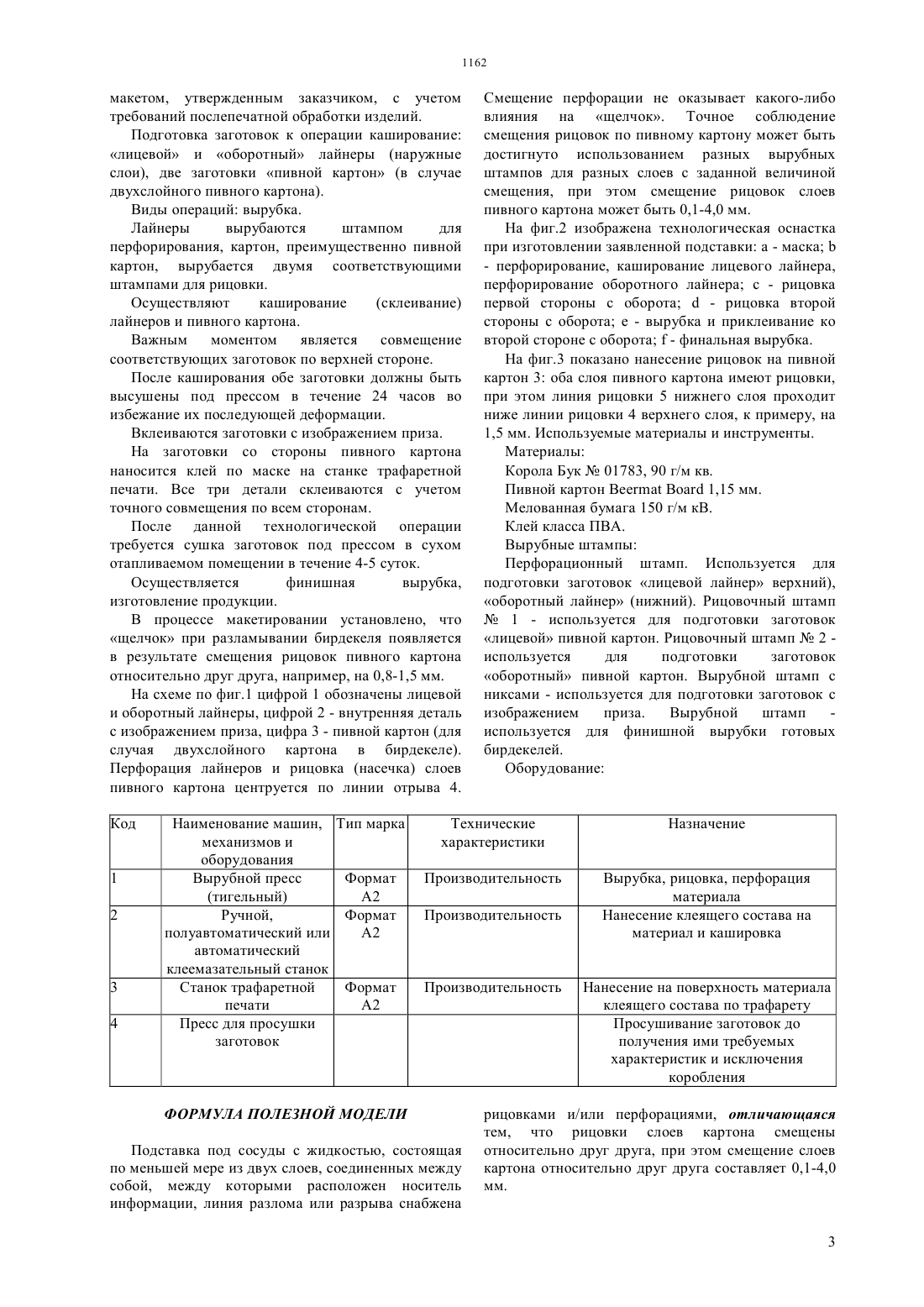

КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ(54) ПОДСТАВКА ПОД СОСУДЫ С ЖИДКОСТЬЮ(57) Решение относится к производству подставок под бокалы с жидкостью (бирдекелей). Подставка под сосуды с жидкостью состоящая по меньшей мере из двух слоев соединенных между собой между которыми расположен носитель информации линия разлома или разрыва снабжена рицовками и/или перфорациями характеризуется тем что рицовки слоев картона смещены относительно друг друга при этом смещение слоев картона относительно друг друга составляет 0,1-4,0 мм. Техническим результатом полезной модели является разделение при разламывании бир декеля с явлением щелчок.(73) Общество с ограниченной ответственностью ОУТДОР МЕДИА БАИНГ(74) Русакова Нина Васильевна Жукова Галина Алексеевна Ляджин Владимир Алексеевич Иванова Антонина Сергеевна Ляджин Алексей Владимирович Решение относится к производству подставок под бокалы с жидкостью (бирдекелей). Известна подставка по патенту РФ 78647, 47 23/032,47 36/34, опубл. 10.12.2008, которая может быть использована как столовая принадлежность и выполнена из бумаги, картона и т.п., например, для пивной посуды для подсчета или уведомления об использованных продуктах в комбинации со столовыми принадлежностями, с подставками,например, для стаканов как подставка для кухонной посуды. Подставка может быть использована в рекламном и лотерейном бизнесе. Техническим результатом является облегчение усилия разделения подставки. По варианту 1 подставка состоит из двух слоев 1,2 материала, например, картона, бумаги, пластика и имеет определенную форму, полученную путем вырубки. Слой 2 целостный, слой 1 имеет на своей поверхности перфорацию 3. Слои между собой фиксируются путем склейки, спайки, штамповки либо иным способом. На перфорированном слое в месте, имеющем заданный контур, наносится информация о призе или иная информация 4. При легком сгибании по линии перфорации 3 заданный контур отрывается и отгибается в виде лепестка. По варианту 2 подставка состоит также из двух слоев 1, 2 из указанного выше материала, имеет определенную форму, полученную путем вырубки. На один слой, в данном случае слой 2 в определенном месте наносится информация о призе или иная информация. Затем слои между собой фиксируются путем склейки, спайки, штамповки либо иным способом. Подставку перфорируют или высекают по заданному замыкающему контуру,причем информация о призе или иная информация находится внутри контура. При выдавливании перфорированного или высеченного замкнутого контура половинки 5 распадаются,видна указанная информация,расположенная на внутренней стороне одной из половинок 5(1). Известная подставка под сосуды с жидкостью по патенту РФ 66926, 47 36/34, опубл. 10.10.2007,предназначена для кухонной утвари, например,подставки для пивных кружек. Подставка обычно состоит из двух слоев 1, 2, скрепленных друг с другом, например, склеиванием, при этом подставка выполнена с возможностью разлома или разрыва. Прочности скрепления должно быть достаточно для того, чтобы при попытке разделения частей не было возможности повторного их соединения, с достижением первоначальной целостности подставки. В качестве материала для изготовления подставки используется, например, картон бирмат, предназначенный для производства подставок- бирдекелей. После скрепления (сборки) в центральной части изделия образуется область, в которой слои 1, 2 плотно прилегают друг к другу, но 2 не скреплены. До сборки, в эту область помещается носитель информации 4. Носителем информации может служить какой-либо листовой материал(третий) слой. Доступ к носителю информации возможен только путем нарушения целостности подставки, т.е. ее разрушения. Форма носителя информации, дополнительного внутреннего слоя,может быть любой. Подставка обычно состоит из двух слоев 1, 2, скрепленных друг с другом,например, склеиванием. Прочности скрепления должно быть достаточно для того, чтобы при попытке разделения частей не было возможности повторного их соединения, с достижением первоначальной целостности подставки. В качестве материала для изготовления подставки используется, например, картон - бирмат,предназначенный для производства подставокбирдекелей. После скрепления (сборки) в центральной части изделия образуется область, в которой слои 1, 2 плотно прилегают друг к другу, но не скреплены. До сборки, в эту область помещается носитель информации 4. Носителем информации может служить какой-либо листовой материал(третий) слой. Доступ к носителю информации возможен только путем нарушения целостности подставки, т.е. ее разрушения. Форма носителя информации, дополнительного внутреннего слоя,может быть любой (2). Последняя полезная модель является наиболее близким техническим решением относительно заявляемого решения. Одной задачей заявляемого решения является разработка подставки для использования в качестве подставки под сосуды с жидкостью, например,бокалы (пивные кружки) и стаканы. Другой задачей решения является разработка подставки для использования в розыгрыше призов в качестве лотерейного билета. Носитель информации содержит обозначение выигрыша и размещается внутри подставки. Участник розыгрыша разламывает (разрывает) подставку и, получив доступ к носителю информации определяет выигрыш. Техническим результатом полезной модели является разделение при разламывании бир декеля с явлением щелчок. Выполняются работы по производству подставок под бокалы с жидкостью (бирдекелей) с промоклапаном. Особое значение уделяется тиражированию явления щелчок при разламывании бирдекеля и построению технологического процесса таким образом, чтобы данное явление наблюдалось устойчиво во всех произведенных образцах. Выполнение полиграфической печати на лицевом и оборотном лайнерах в соответствии с макетом, утвержденным заказчиком, с учетом требований послепечатной обработки изделий. Подготовка заготовок к операции каширование лицевой и оборотный лайнеры (наружные слои), две заготовки пивной картон (в случае двухслойного пивного картона). Виды операций вырубка. Лайнеры вырубаются штампом для перфорирования, картон, преимущественно пивной картон, вырубается двумя соответствующими штампами для рицовки. Осуществляют каширование(склеивание) лайнеров и пивного картона. Важным моментом является совмещение соответствующих заготовок по верхней стороне. После каширования обе заготовки должны быть высушены под прессом в течение 24 часов во избежание их последующей деформации. Вклеиваются заготовки с изображением приза. На заготовки со стороны пивного картона наносится клей по маске на станке трафаретной печати. Все три детали склеиваются с учетом точного совмещения по всем сторонам. После данной технологической операции требуется сушка заготовок под прессом в сухом отапливаемом помещении в течение 4-5 суток. Осуществляется финишная вырубка,изготовление продукции. В процессе макетировании установлено, что щелчок при разламывании бирдекеля появляется в результате смещения рицовок пивного картона относительно друг друга, например, на 0,8-1,5 мм. На схеме по фиг.1 цифрой 1 обозначены лицевой и оборотный лайнеры, цифрой 2 - внутренняя деталь с изображением приза, цифра 3 - пивной картон (для случая двухслойного картона в бирдекеле). Перфорация лайнеров и рицовка (насечка) слоев пивного картона центруется по линии отрыва 4. Код(тигельный) Ручной,полуавтоматический или автоматический клеемазательный станок Станок трафаретной печати Пресс для просушки заготовок Смещение перфорации не оказывает какого-либо влияния на щелчок. Точное соблюдение смещения рицовок по пивному картону может быть достигнуто использованием разных вырубных штампов для разных слоев с заданной величиной смещения, при этом смещение рицовок слоев пивного картона может быть 0,1-4,0 мм. На фиг.2 изображена технологическая оснастка при изготовлении заявленной подставки а - маска- перфорирование, каширование лицевого лайнера,перфорирование оборотного лайнера с - рицовка первой стороны с оборота- рицовка второй стороны с оборота е - вырубка и приклеивание ко второй стороне с оборота- финальная вырубка. На фиг.3 показано нанесение рицовок на пивной картон 3 оба слоя пивного картона имеют рицовки,при этом линия рицовки 5 нижнего слоя проходит ниже линии рицовки 4 верхнего слоя, к примеру, на 1,5 мм. Используемые материалы и инструменты. Материалы Корола Бук 01783, 90 г/м кв. Пивной картон 1,15 мм. Мелованная бумага 150 г/м кВ. Клей класса ПВА. Вырубные штампы Перфорационный штамп. Используется для подготовки заготовок лицевой лайнер верхний),оборотный лайнер (нижний). Рицовочный штамп 1 - используется для подготовки заготовок лицевой пивной картон. Рицовочный штамп 2 используется для подготовки заготовок оборотный пивной картон. Вырубной штамп с никсами - используется для подготовки заготовок с изображением приза. Вырубной штамп используется для финишной вырубки готовых бирдекелей. Оборудование Вырубка, рицовка, перфорация материала Нанесение клеящего состава на материал и кашировка ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Подставка под сосуды с жидкостью, состоящая по меньшей мере из двух слоев, соединенных между собой, между которыми расположен носитель информации, линия разлома или разрыва снабжена Нанесение на поверхность материала клеящего состава по трафарету Просушивание заготовок до получения ими требуемых характеристик и исключения коробления рицовками и/или перфорациями, отличающаяся тем, что рицовки слоев картона смещены относительно друг друга, при этом смещение слоев картона относительно друг друга составляет 0,1-4,0 мм.
