Подставка для детской бутылочки с соской

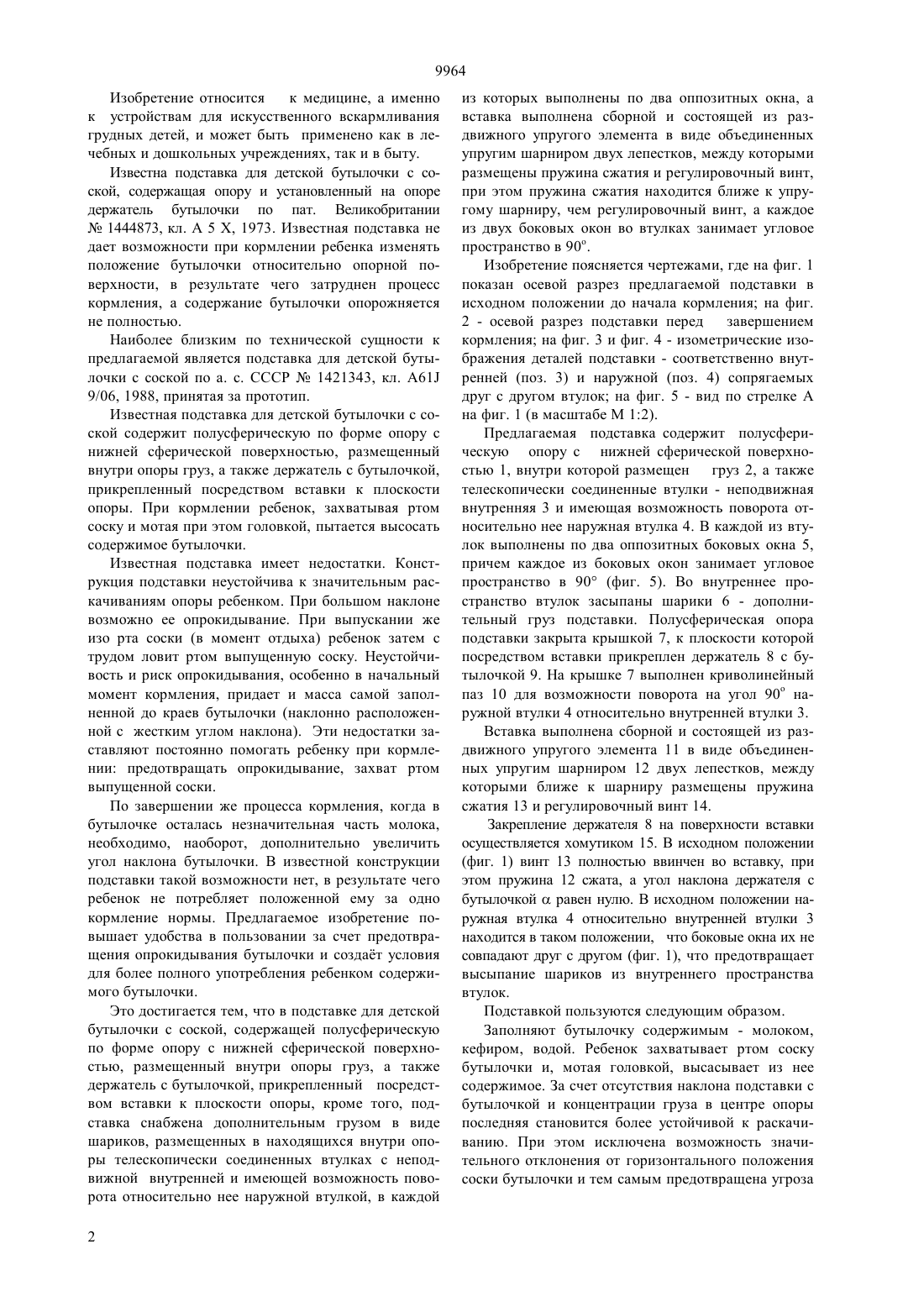

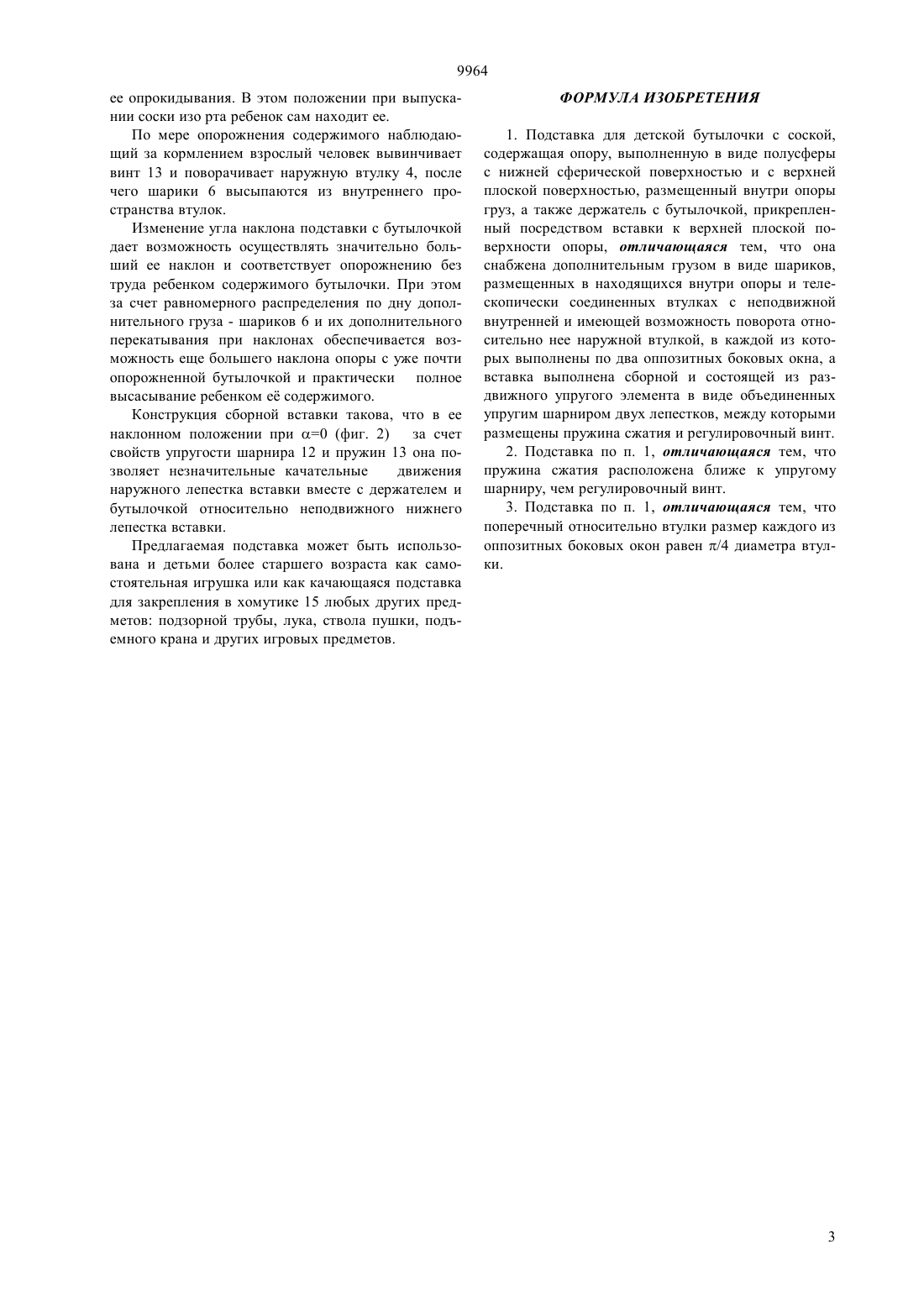

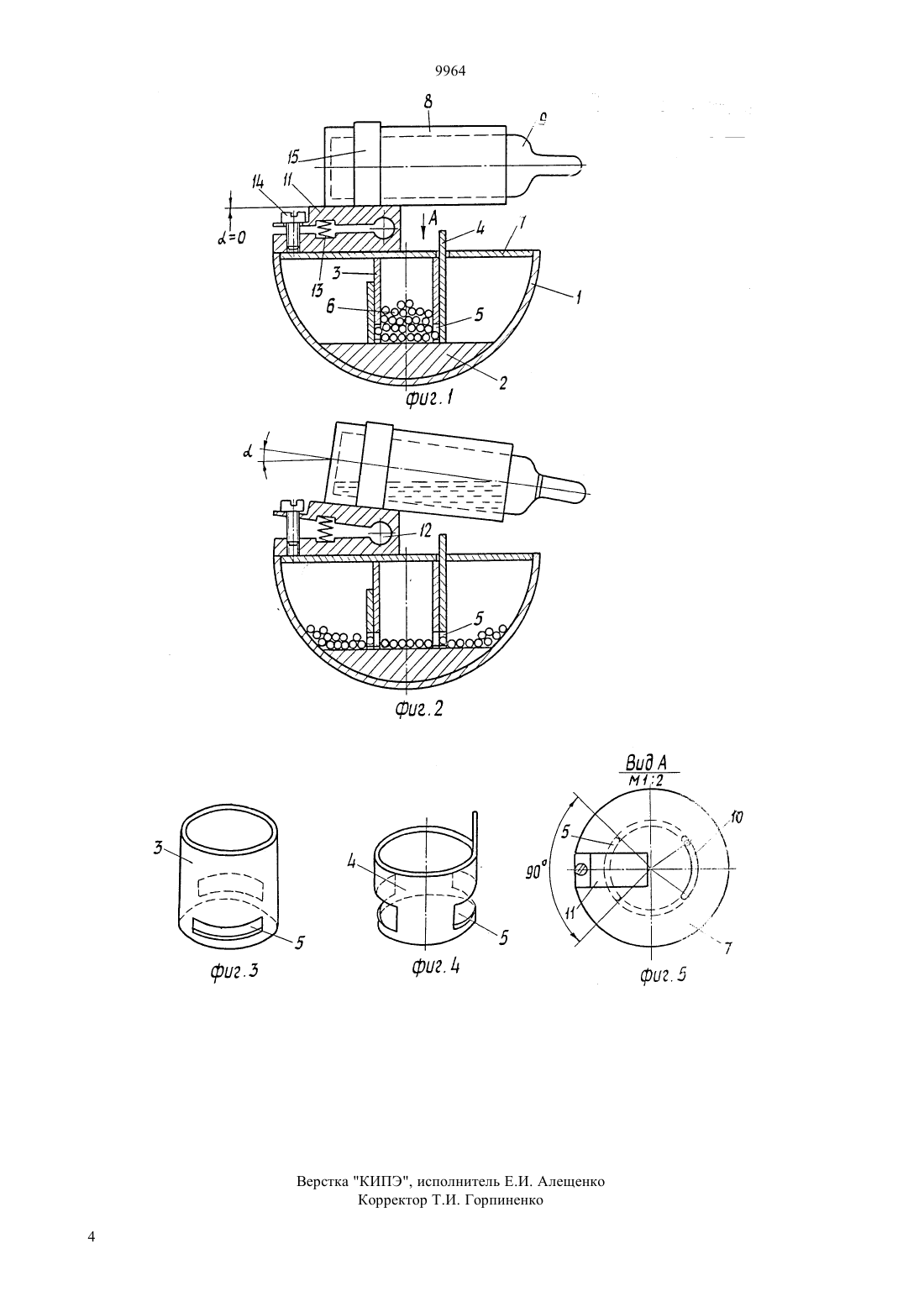

(51)7 61 9/06, 47 15/00 ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(76) Кадыров Жаннат Нургалиевич Кадыров Байсал Жаннатович Кадыров Ильяс Жаннатович Нургали Омар Жаннатулы(56) А. с. СССР 1421343, кл. А 61 9/06, 1988 ПОДСТАВКА ДЛЯ ДЕТСКОЙ БУТЫ(54) ЛОЧКИ С СОСКОЙ(57) Изобретение относится к медицине, а именно к устройствам для искусственного вскармливания грудных детей, и может быть применено как в лечебных и дошкольных учреждениях, так и в быту как самостоятельная игрушка, например, качающая ся подставка для закрепления подзорной трубы, лука, ствола пушки. Технический результат изобретения - повышение удобства в пользовании за счет предотвращения опрокидывания бутылочки и создания условий для более полного употребления ребенком содержимого бутылочки. Подставка содержит полусферическую опору с нижней сферической поверхностью, внутри которой размещены постоянный груз и дополнительный груз в виде шариков. Между держателем бутылочки и крышкой подставки размещена сборная вставка,имеющая возможность изменения угла наклона держателя. 9964 Изобретение относится к медицине, а именно к устройствам для искусственного вскармливания грудных детей, и может быть применено как в лечебных и дошкольных учреждениях, так и в быту. Известна подставка для детской бутылочки с соской, содержащая опору и установленный на опоре держатель бутылочки по пат. Великобритании 1444873, кл. А 5 , 1973. Известная подставка не дает возможности при кормлении ребенка изменять положение бутылочки относительно опорной поверхности, в результате чего затруднен процесс кормления, а содержание бутылочки опорожняется не полностью. Наиболее близким по технической сущности к предлагаемой является подставка для детской бутылочки с соской по а. . СССР 1421343, кл. 61 9/06, 1988, принятая за прототип. Известная подставка для детской бутылочки с соской содержит полусферическую по форме опору с нижней сферической поверхностью, размещенный внутри опоры груз, а также держатель с бутылочкой,прикрепленный посредством вставки к плоскости опоры. При кормлении ребенок, захватывая ртом соску и мотая при этом головкой, пытается высосать содержимое бутылочки. Известная подставка имеет недостатки. Конструкция подставки неустойчива к значительным раскачиваниям опоры ребенком. При большом наклоне возможно ее опрокидывание. При выпускании же изо рта соски (в момент отдыха) ребенок затем с трудом ловит ртом выпущенную соску. Неустойчивость и риск опрокидывания, особенно в начальный момент кормления, придает и масса самой заполненной до краев бутылочки (наклонно расположенной с жестким углом наклона). Эти недостатки заставляют постоянно помогать ребенку при кормлении предотвращать опрокидывание, захват ртом выпущенной соски. По завершении же процесса кормления, когда в бутылочке осталась незначительная часть молока,необходимо, наоборот, дополнительно увеличить угол наклона бутылочки. В известной конструкции подставки такой возможности нет, в результате чего ребенок не потребляет положенной ему за одно кормление нормы. Предлагаемое изобретение повышает удобства в пользовании за счет предотвращения опрокидывания бутылочки и создат условия для более полного употребления ребенком содержимого бутылочки. Это достигается тем, что в подставке для детской бутылочки с соской, содержащей полусферическую по форме опору с нижней сферической поверхностью, размещенный внутри опоры груз, а также держатель с бутылочкой, прикрепленный посредством вставки к плоскости опоры, кроме того, подставка снабжена дополнительным грузом в виде шариков, размещенных в находящихся внутри опоры телескопически соединенных втулках с неподвижной внутренней и имеющей возможность поворота относительно нее наружной втулкой, в каждой 2 из которых выполнены по два оппозитных окна, а вставка выполнена сборной и состоящей из раздвижного упругого элемента в виде объединенных упругим шарниром двух лепестков, между которыми размещены пружина сжатия и регулировочный винт,при этом пружина сжатия находится ближе к упругому шарниру, чем регулировочный винт, а каждое из двух боковых окон во втулках занимает угловое пространство в 90 о. Изобретение поясняется чертежами, где на фиг. 1 показан осевой разрез предлагаемой подставки в исходном положении до начала кормления на фиг. 2 - осевой разрез подставки перед завершением кормления на фиг. 3 и фиг. 4 - изометрические изображения деталей подставки - соответственно внутренней (поз. 3) и наружной (поз. 4) сопрягаемых друг с другом втулок на фиг. 5 - вид по стрелке А на фиг. 1 (в масштабе М 12). Предлагаемая подставка содержит полусферическую опору с нижней сферической поверхностью 1, внутри которой размещен груз 2, а также телескопически соединенные втулки - неподвижная внутренняя 3 и имеющая возможность поворота относительно нее наружная втулка 4. В каждой из втулок выполнены по два оппозитных боковых окна 5,причем каждое из боковых окон занимает угловое пространство в 90 (фиг. 5). Во внутреннее пространство втулок засыпаны шарики 6 - дополнительный груз подставки. Полусферическая опора подставки закрыта крышкой 7, к плоскости которой посредством вставки прикреплен держатель 8 с бутылочкой 9. На крышке 7 выполнен криволинейный паз 10 для возможности поворота на угол 90 о наружной втулки 4 относительно внутренней втулки 3. Вставка выполнена сборной и состоящей из раздвижного упругого элемента 11 в виде объединенных упругим шарниром 12 двух лепестков, между которыми ближе к шарниру размещены пружина сжатия 13 и регулировочный винт 14. Закрепление держателя 8 на поверхности вставки осуществляется хомутиком 15. В исходном положении(фиг. 1) винт 13 полностью ввинчен во вставку, при этом пружина 12 сжата, а угол наклона держателя с бутылочкойравен нулю. В исходном положении наружная втулка 4 относительно внутренней втулки 3 находится в таком положении, что боковые окна их не совпадают друг с другом (фиг. 1), что предотвращает высыпание шариков из внутреннего пространства втулок. Подставкой пользуются следующим образом. Заполняют бутылочку содержимым - молоком,кефиром, водой. Ребенок захватывает ртом соску бутылочки и, мотая головкой, высасывает из нее содержимое. За счет отсутствия наклона подставки с бутылочкой и концентрации груза в центре опоры последняя становится более устойчивой к раскачиванию. При этом исключена возможность значительного отклонения от горизонтального положения соски бутылочки и тем самым предотвращена угроза 9964 ее опрокидывания. В этом положении при выпускании соски изо рта ребенок сам находит ее. По мере опорожнения содержимого наблюдающий за кормлением взрослый человек вывинчивает винт 13 и поворачивает наружную втулку 4, после чего шарики 6 высыпаются из внутреннего пространства втулок. Изменение угла наклона подставки с бутылочкой дает возможность осуществлять значительно больший ее наклон и соответствует опорожнению без труда ребенком содержимого бутылочки. При этом за счет равномерного распределения по дну дополнительного груза - шариков 6 и их дополнительного перекатывания при наклонах обеспечивается возможность еще большего наклона опоры с уже почти опорожненной бутылочкой и практически полное высасывание ребенком е содержимого. Конструкция сборной вставки такова, что в ее наклонном положении при 0 (фиг. 2) за счет свойств упругости шарнира 12 и пружин 13 она позволяет незначительные качательные движения наружного лепестка вставки вместе с держателем и бутылочкой относительно неподвижного нижнего лепестка вставки. Предлагаемая подставка может быть использована и детьми более старшего возраста как самостоятельная игрушка или как качающаяся подставка для закрепления в хомутике 15 любых других предметов подзорной трубы, лука, ствола пушки, подъемного крана и других игровых предметов. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Подставка для детской бутылочки с соской,содержащая опору, выполненную в виде полусферы с нижней сферической поверхностью и с верхней плоской поверхностью, размещенный внутри опоры груз, а также держатель с бутылочкой, прикрепленный посредством вставки к верхней плоской поверхности опоры, отличающаяся тем, что она снабжена дополнительным грузом в виде шариков,размещенных в находящихся внутри опоры и телескопически соединенных втулках с неподвижной внутренней и имеющей возможность поворота относительно нее наружной втулкой, в каждой из которых выполнены по два оппозитных боковых окна, а вставка выполнена сборной и состоящей из раздвижного упругого элемента в виде объединенных упругим шарниром двух лепестков, между которыми размещены пружина сжатия и регулировочный винт. 2. Подставка по п. 1, отличающаяся тем, что пружина сжатия расположена ближе к упругому шарниру, чем регулировочный винт. 3. Подставка по п. 1, отличающаяся тем, что поперечный относительно втулки размер каждого из оппозитных боковых окон равен /4 диаметра втулки.
