Плита облицовочная декоративная теплоизоляционная

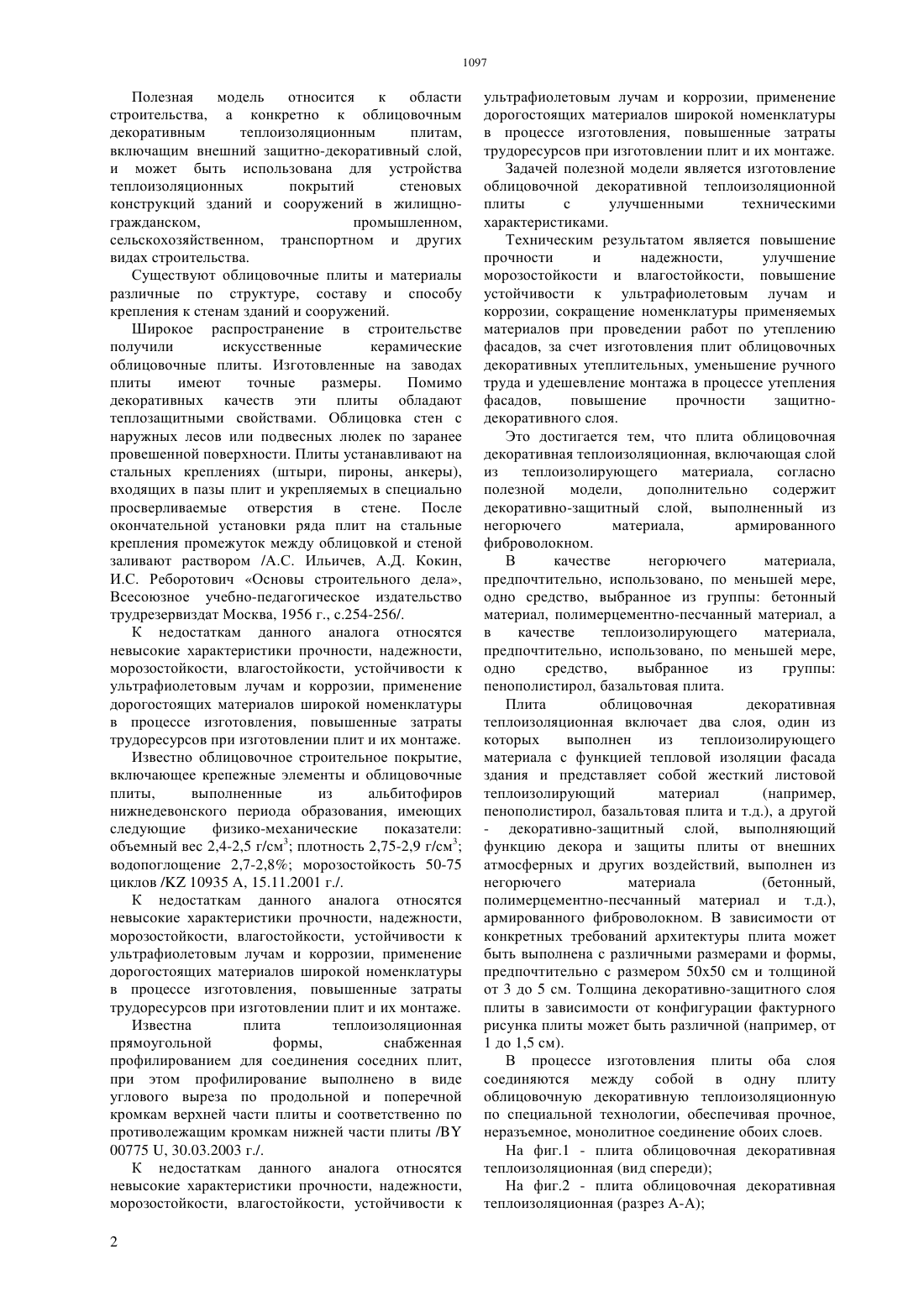

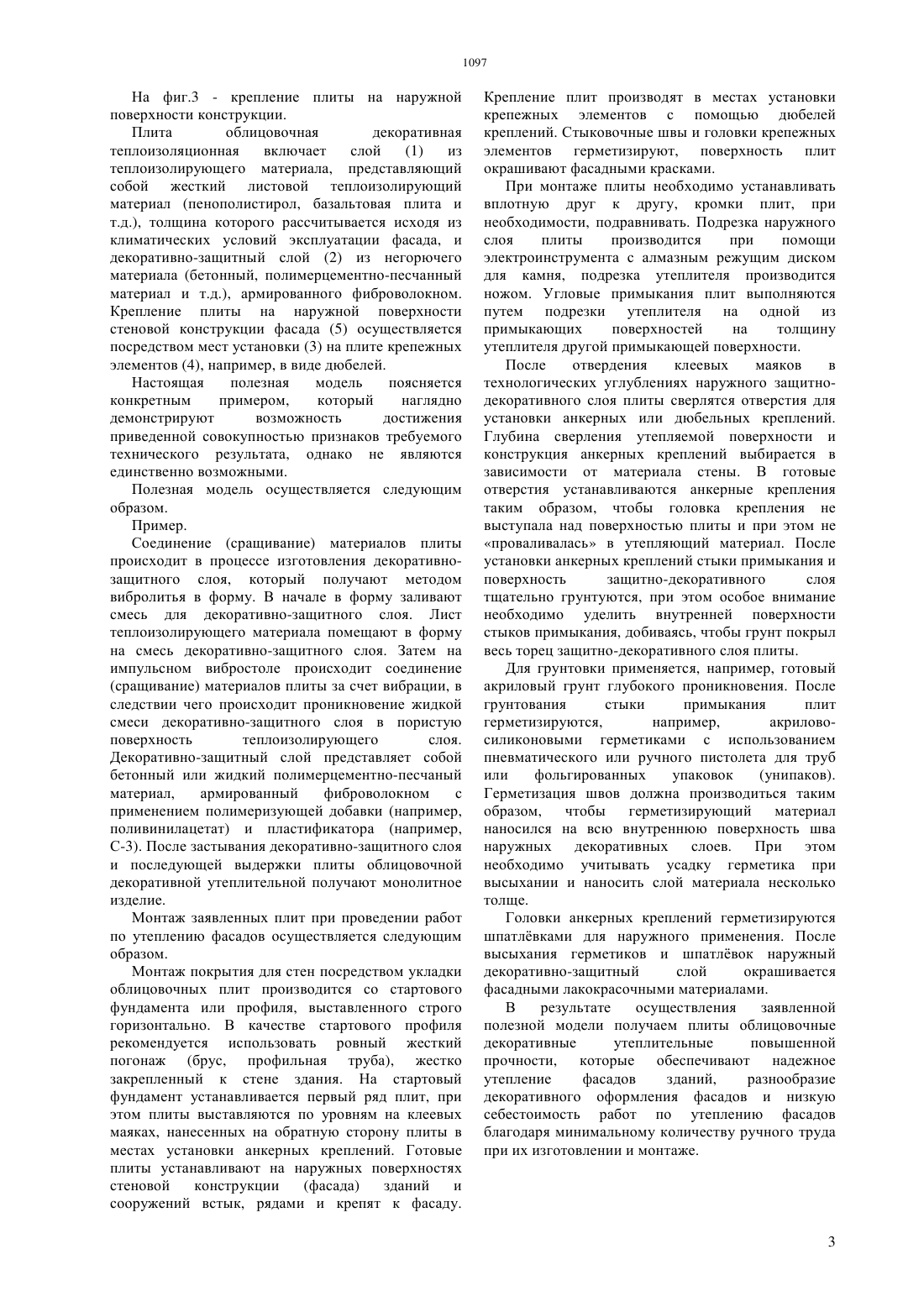

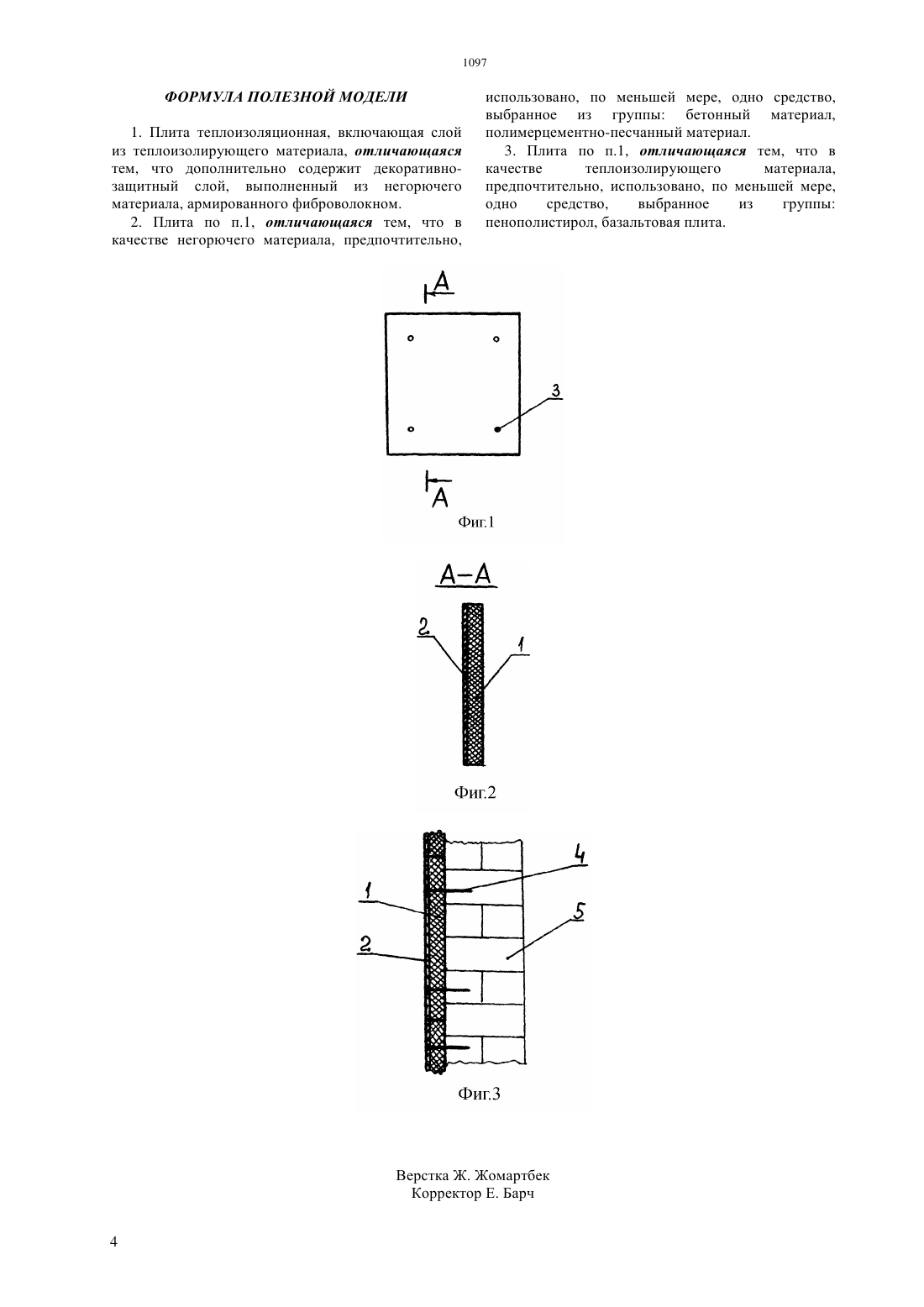

(51) 04 2/00 (2006.01) 04 2/228 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ утеплительных, уменьшение ручного труда и удешевление монтажа в процессе утепления фасадов,повышение прочности защитнодекоративного слоя. Это достигается тем,что плита теплоизоляционная,включающая слой из теплоизолирующего материала, согласно полезной модели, дополнительно содержит декоративнозащитный слой, выполненный из негорючего материала, армированного фиброволокном. Монтаж заявленных облицовочных плит при проведении работ по утеплению фасадов осуществляется следующим образом на заднюю поверхность заявленных облицовочных плит наносят клеящий состав, затем укладку заявленных облицовочных плит осуществляют вплотную друг к другу с образованием минимального зазора стыковочных мест, далее на лицевой поверхности облицовочных плит проделывают отверстия для установки креплений и в проделанные отверстия осуществляют установку креплений. Головки анкерных креплений герметизируются шпатлвками для наружного применения. После высыхания герметиков и шпатлвок наружный декоративно-защитный слой окрашивается фасадными лакокрасочными материалами.(74) Тусупова Меруерт Кырыкбаевна Дюсенов Еркебулан Рамазанович(56) Предварительный патент РК 10935, кл. Е 04 13/00, 15.11.2001(54) ПЛИТА ОБЛИЦОВОЧНАЯ ДЕКОРАТИВНАЯ ТЕПЛОИЗОЛЯЦИОННАЯ(57) Полезная модель относится к области строительства, а конкретно к облицовочным декоративным теплоизоляционным плитам,включащим внешний защитно-декоративный слой,и может быть использована для устройства теплоизоляционных покрытий стеновых конструкций зданий и сооружений в жилищногражданском,промышленном,сельскохозяйственном, транспортном и других видах строительства. Техническим результатом является сокращение номенклатуры применяемых материалов при проведении работ по утеплению фасадов, за счет изготовления плит облицовочных декоративных Полезная модель относится к области строительства, а конкретно к облицовочным декоративным теплоизоляционным плитам,включащим внешний защитно-декоративный слой,и может быть использована для устройства теплоизоляционных покрытий стеновых конструкций зданий и сооружений в жилищногражданском,промышленном,сельскохозяйственном, транспортном и других видах строительства. Существуют облицовочные плиты и материалы различные по структуре, составу и способу крепления к стенам зданий и сооружений. Широкое распространение в строительстве получили искусственные керамические облицовочные плиты. Изготовленные на заводах плиты имеют точные размеры. Помимо декоративных качеств эти плиты обладают теплозащитными свойствами. Облицовка стен с наружных лесов или подвесных люлек по заранее провешенной поверхности. Плиты устанавливают на стальных креплениях (штыри, пироны, анкеры),входящих в пазы плит и укрепляемых в специально просверливаемые отверстия в стене. После окончательной установки ряда плит на стальные крепления промежуток между облицовкой и стеной заливают раствором /А.С. Ильичев, А.Д. Кокин,И.С. Реборотович Основы строительного дела,Всесоюзное учебно-педагогическое издательство трудрезервиздат Москва, 1956 г., с.254-256/. К недостаткам данного аналога относятся невысокие характеристики прочности, надежности,морозостойкости, влагостойкости, устойчивости к ультрафиолетовым лучам и коррозии, применение дорогостоящих материалов широкой номенклатуры в процессе изготовления, повышенные затраты трудоресурсов при изготовлении плит и их монтаже. Известно облицовочное строительное покрытие,включающее крепежные элементы и облицовочные плиты,выполненные из альбитофиров нижнедевонского периода образования, имеющих следующие физико-механические показатели объемный вес 2,4-2,5 г/см 3 плотность 2,75-2,9 г/см 3 водопоглощение 2,7-2,8 морозостойкость 50-75 циклов / 10935 А, 15.11.2001 г./. К недостаткам данного аналога относятся невысокие характеристики прочности, надежности,морозостойкости, влагостойкости, устойчивости к ультрафиолетовым лучам и коррозии, применение дорогостоящих материалов широкой номенклатуры в процессе изготовления, повышенные затраты трудоресурсов при изготовлении плит и их монтаже. Известна плита теплоизоляционная прямоугольной формы,снабженная профилированием для соединения соседних плит,при этом профилирование выполнено в виде углового выреза по продольной и поперечной кромкам верхней части плиты и соответственно по противолежащим кромкам нижней части плиты / 00775 , 30.03.2003 г./. К недостаткам данного аналога относятся невысокие характеристики прочности, надежности,морозостойкости, влагостойкости, устойчивости к 2 ультрафиолетовым лучам и коррозии, применение дорогостоящих материалов широкой номенклатуры в процессе изготовления, повышенные затраты трудоресурсов при изготовлении плит и их монтаже. Задачей полезной модели является изготовление облицовочной декоративной теплоизоляционной плиты с улучшенными техническими характеристиками. Техническим результатом является повышение прочности и надежности,улучшение морозостойкости и влагостойкости, повышение устойчивости к ультрафиолетовым лучам и коррозии, сокращение номенклатуры применяемых материалов при проведении работ по утеплению фасадов, за счет изготовления плит облицовочных декоративных утеплительных, уменьшение ручного труда и удешевление монтажа в процессе утепления фасадов,повышение прочности защитнодекоративного слоя. Это достигается тем, что плита облицовочная декоративная теплоизоляционная, включающая слой из теплоизолирующего материала,согласно полезной модели,дополнительно содержит декоративно-защитный слой, выполненный из негорючего материала,армированного фиброволокном. В качестве негорючего материала,предпочтительно, использовано, по меньшей мере,одно средство, выбранное из группы бетонный материал, полимерцементно-песчанный материал, а в качестве теплоизолирующего материала,предпочтительно, использовано, по меньшей мере,одно средство,выбранное из группы пенополистирол, базальтовая плита. Плита облицовочная декоративная теплоизоляционная включает два слоя, один из которых выполнен из теплоизолирующего материала с функцией тепловой изоляции фасада здания и представляет собой жесткий листовой теплоизолирующий материал- декоративно-защитный слой, выполняющий функцию декора и защиты плиты от внешних атмосферных и других воздействий, выполнен из негорючего материала(бетонный,полимерцементно-песчанный материал и т.д.),армированного фиброволокном. В зависимости от конкретных требований архитектуры плита может быть выполнена с различными размерами и формы,предпочтительно с размером 5050 см и толщиной от 3 до 5 см. Толщина декоративно-защитного слоя плиты в зависимости от конфигурации фактурного рисунка плиты может быть различной (например, от 1 до 1,5 см). В процессе изготовления плиты оба слоя соединяются между собой в одну плиту облицовочную декоративную теплоизоляционную по специальной технологии, обеспечивая прочное,неразъемное, монолитное соединение обоих слоев. На фиг.1 - плита облицовочная декоративная теплоизоляционная (вид спереди) На фиг.2 - плита облицовочная декоративная теплоизоляционная (разрез А-А) На фиг.3 - крепление плиты на наружной поверхности конструкции. Плита облицовочная декоративная теплоизоляционная включает слой(1) из теплоизолирующего материала, представляющий собой жесткий листовой теплоизолирующий материал (пенополистирол, базальтовая плита и т.д.), толщина которого рассчитывается исходя из климатических условий эксплуатации фасада, и декоративно-защитный слой (2) из негорючего материала (бетонный, полимерцементно-песчанный материал и т.д.), армированного фиброволокном. Крепление плиты на наружной поверхности стеновой конструкции фасада (5) осуществляется посредством мест установки (3) на плите крепежных элементов (4), например, в виде дюбелей. Настоящая полезная модель поясняется конкретным примером,который наглядно демонстрируют возможность достижения приведенной совокупностью признаков требуемого технического результата, однако не являются единственно возможными. Полезная модель осуществляется следующим образом. Пример. Соединение (сращивание) материалов плиты происходит в процессе изготовления декоративнозащитного слоя, который получают методом вибролитья в форму. В начале в форму заливают смесь для декоративно-защитного слоя. Лист теплоизолирующего материала помещают в форму на смесь декоративно-защитного слоя. Затем на импульсном вибростоле происходит соединение(сращивание) материалов плиты за счет вибрации, в следствии чего происходит проникновение жидкой смеси декоративно-защитного слоя в пористую поверхность теплоизолирующего слоя. Декоративно-защитный слой представляет собой бетонный или жидкий полимерцементно-песчаный материал,армированный фиброволокном с применением полимеризующей добавки (например,поливинилацетат) и пластификатора (например,С-3). После застывания декоративно-защитного слоя и последующей выдержки плиты облицовочной декоративной утеплительной получают монолитное изделие. Монтаж заявленных плит при проведении работ по утеплению фасадов осуществляется следующим образом. Монтаж покрытия для стен посредством укладки облицовочных плит производится со стартового фундамента или профиля, выставленного строго горизонтально. В качестве стартового профиля рекомендуется использовать ровный жесткий погонаж (брус, профильная труба), жестко закрепленный к стене здания. На стартовый фундамент устанавливается первый ряд плит, при этом плиты выставляются по уровням на клеевых маяках, нанесенных на обратную сторону плиты в местах установки анкерных креплений. Готовые плиты устанавливают на наружных поверхностях стеновой конструкции Крепление плит производят в местах установки крепежных элементов с помощью дюбелей креплений. Стыковочные швы и головки крепежных элементов герметизируют, поверхность плит окрашивают фасадными красками. При монтаже плиты необходимо устанавливать вплотную друг к другу, кромки плит, при необходимости, подравнивать. Подрезка наружного слоя плиты производится при помощи электроинструмента с алмазным режущим диском для камня, подрезка утеплителя производится ножом. Угловые примыкания плит выполняются путем подрезки утеплителя на одной из примыкающих поверхностей на толщину утеплителя другой примыкающей поверхности. После отвердения клеевых маяков в технологических углублениях наружного защитнодекоративного слоя плиты сверлятся отверстия для установки анкерных или дюбельных креплений. Глубина сверления утепляемой поверхности и конструкция анкерных креплений выбирается в зависимости от материала стены. В готовые отверстия устанавливаются анкерные крепления таким образом, чтобы головка крепления не выступала над поверхностью плиты и при этом не проваливалась в утепляющий материал. После установки анкерных креплений стыки примыкания и поверхность защитно-декоративного слоя тщательно грунтуются, при этом особое внимание необходимо уделить внутренней поверхности стыков примыкания, добиваясь, чтобы грунт покрыл весь торец защитно-декоративного слоя плиты. Для грунтовки применяется, например, готовый акриловый грунт глубокого проникновения. После грунтования стыки примыкания плит герметизируются,например,акриловосиликоновыми герметиками с использованием пневматического или ручного пистолета для труб или фольгированных упаковок(унипаков). Герметизация швов должна производиться таким образом, чтобы герметизирующий материал наносился на всю внутреннюю поверхность шва наружных декоративных слоев. При этом необходимо учитывать усадку герметика при высыхании и наносить слой материала несколько толще. Головки анкерных креплений герметизируются шпатлвками для наружного применения. После высыхания герметиков и шпатлвок наружный декоративно-защитный слой окрашивается фасадными лакокрасочными материалами. В результате осуществления заявленной полезной модели получаем плиты облицовочные декоративные утеплительные повышенной прочности, которые обеспечивают надежное утепление фасадов зданий,разнообразие декоративного оформления фасадов и низкую себестоимость работ по утеплению фасадов благодаря минимальному количеству ручного труда при их изготовлении и монтаже. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ 1. Плита теплоизоляционная, включающая слой из теплоизолирующего материала, отличающаяся тем, что дополнительно содержит декоративнозащитный слой, выполненный из негорючего материала, армированного фиброволокном. 2. Плита по п.1, отличающаяся тем, что в качестве негорючего материала, предпочтительно, использовано, по меньшей мере, одно средство,выбранное из группы бетонный материал,полимерцементно-песчанный материал. 3. Плита по п.1, отличающаяся тем, что в качестве теплоизолирующего материала,предпочтительно, использовано, по меньшей мере,одно средство,выбранное из группы пенополистирол, базальтовая плита.
