Универсальное орудие для обработки почвы

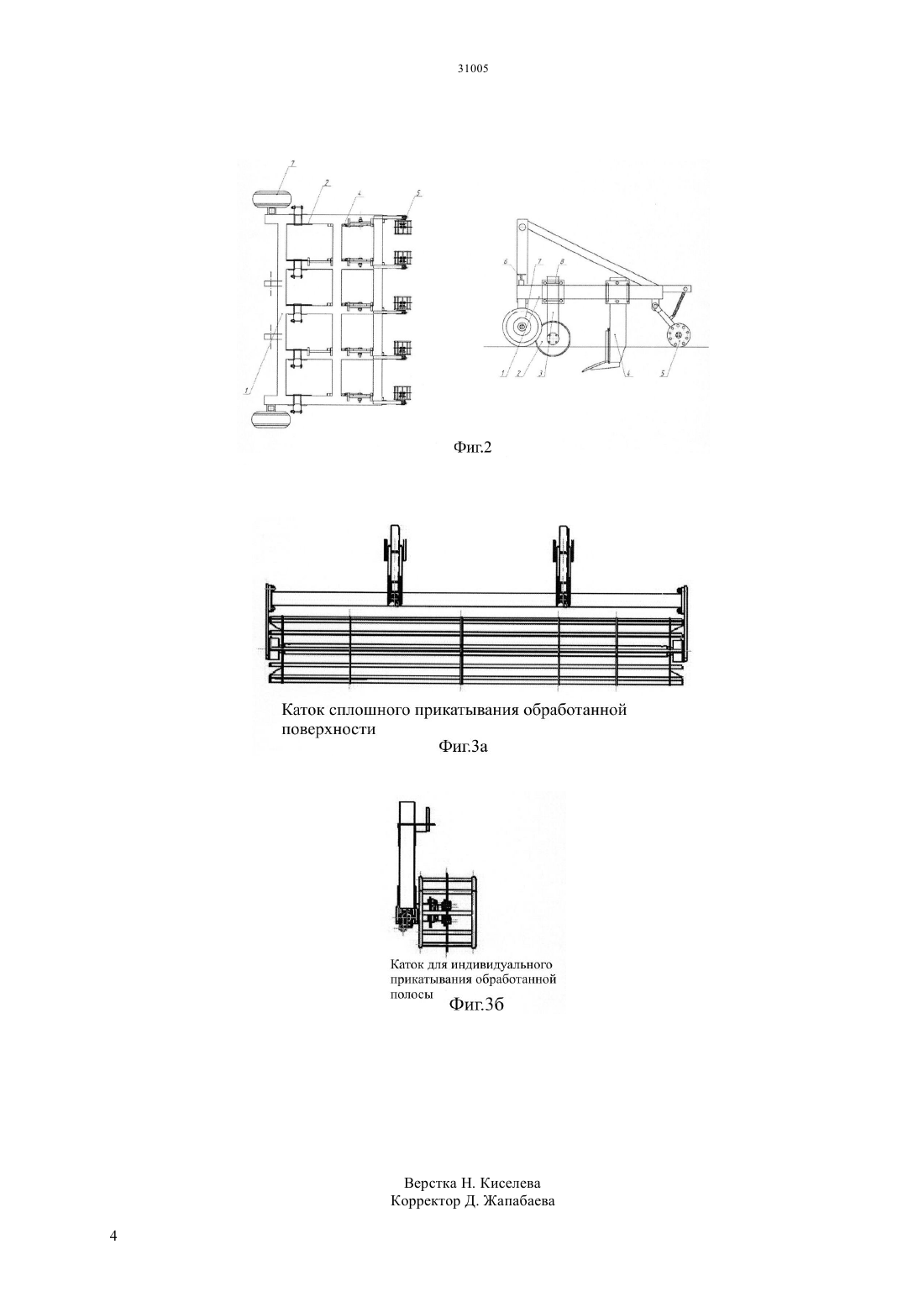

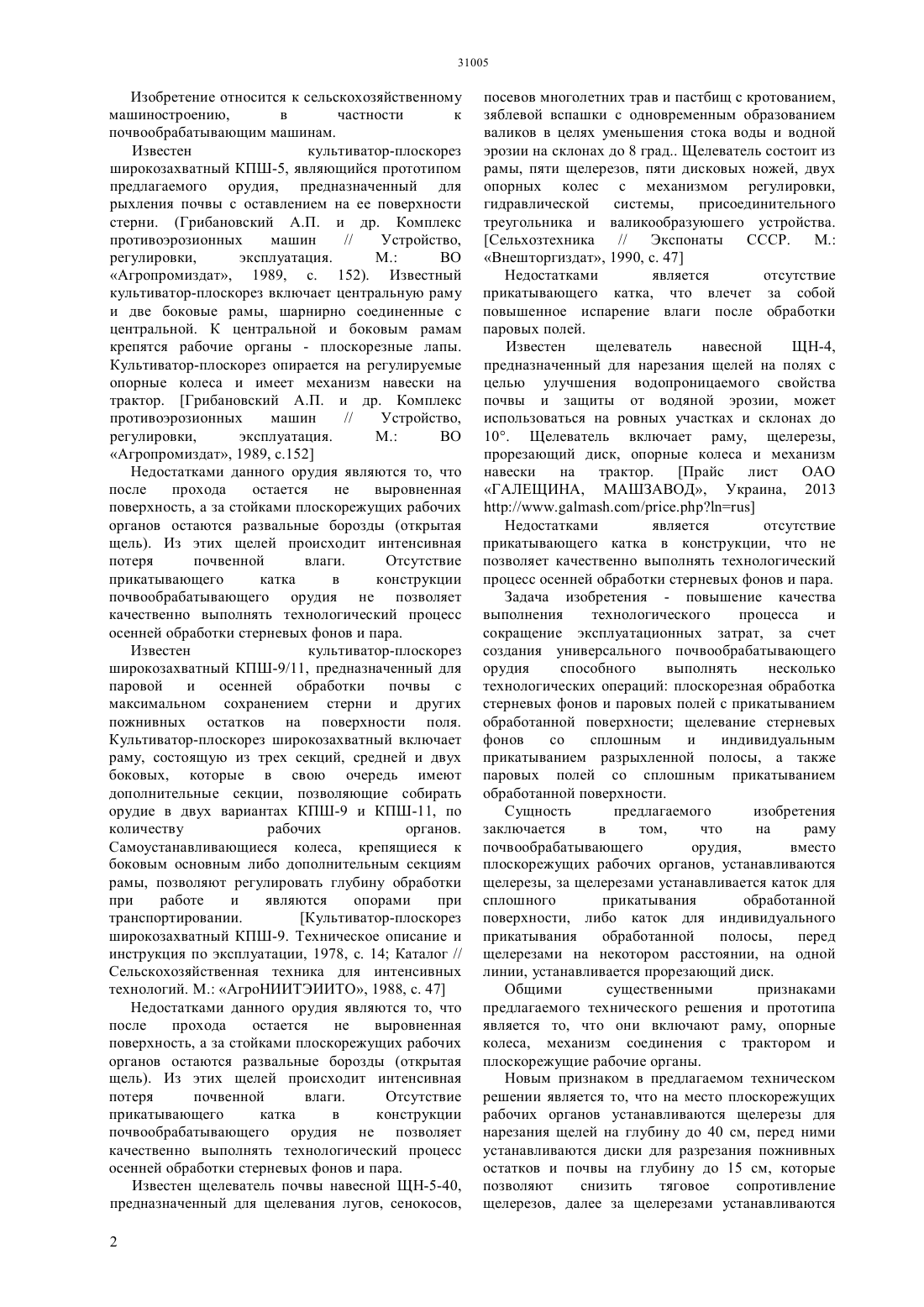

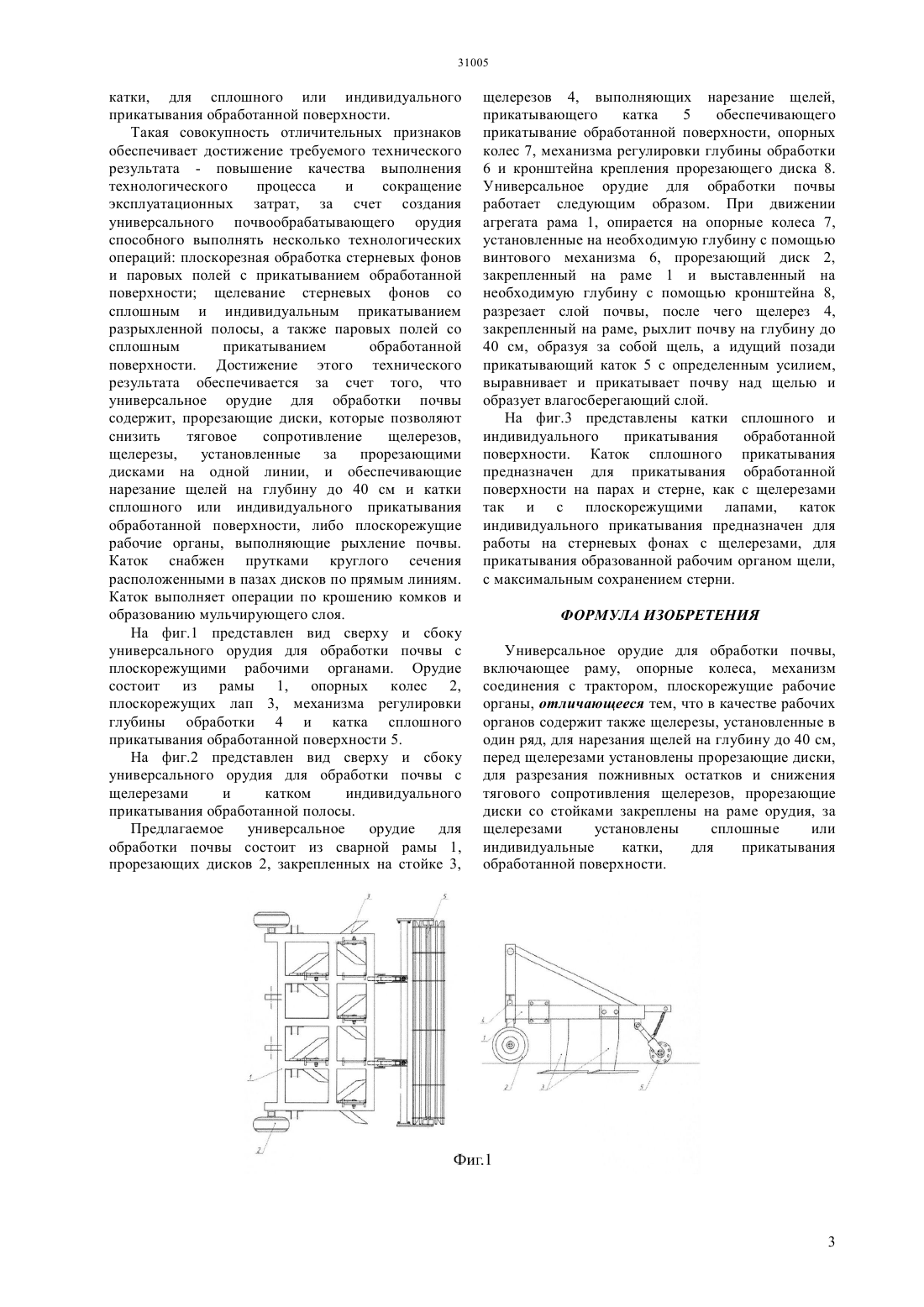

(51) 01 35/00 (2006.01) 01 49/02 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ почвообрабатывающего орудия,вместо плоскорежущих рабочих органов, устанавливаются щелерезы, за щелерезами устанавливаются катки сплошного или индивидуального прикатывания,перед щелерезами на некотором расстоянии, на одной линии, устанавливается прорезающий диск. Технический результат - повышение качества выполнения технологического процесса и сокращение эксплуатационных затрат, за счет создания универсального почвообрабатывающего орудия способного выполнять несколько технологических операций плоскорезная обработка стерневых фонов и паровых полей с прикатыванием обработанной поверхности щелевание стерневых фонов со сплошным и индивидуальным прикатыванием разрыхленной полосы, а также паровых полей со сплошным прикатыванием обработанной поверхности. Достижение этого технического результата обеспечивается за счет того, что универсальное орудие для обработки почвы содержит прорезающие диски,устанавливаемые перед щелерезами, щелерезы или плоскорежущие рабочие органы, за рабочими органами устанавливаются катки сплошного или индивидуального прикатывания.(72) Комаров Артм Павлович Полищук Юрий Владимирович Дерепаскин Алексей Иванович Лаптев Николай Владимирович(73) Товарищество с ограниченной ответственностью Казахский научноисследовательский институт механизации и электрификации сельского хозяйства(54) УНИВЕРСАЛЬНОЕ ОРУДИЕ ДЛЯ ОБРАБОТКИ ПОЧВЫ(57) Изобретение относится к сельскохозяйственному машиностроению,в частности к почвообрабатывающим машинам. Универсальное орудие для обработки почвы содержит опорные колеса, прорезающие диски,щелерезы, плоскорежущие рабочие органы и прутковые прикатывающие катки. Сущность предлагаемого изобретения заключается в том,что на раму Изобретение относится к сельскохозяйственному машиностроению,в частности к почвообрабатывающим машинам. Известен культиватор-плоскорез широкозахватный КПШ-5, являющийся прототипом предлагаемого орудия, предназначенный для рыхления почвы с оставлением на ее поверхности стерни. (Грибановский А.П. и др. Комплекс противоэрозионных машин// Устройство,регулировки,эксплуатация. М. ВО Агропромиздат, 1989, с. 152). Известный культиватор-плоскорез включает центральную раму и две боковые рамы, шарнирно соединенные с центральной. К центральной и боковым рамам крепятся рабочие органы - плоскорезные лапы. Культиватор-плоскорез опирается на регулируемые опорные колеса и имеет механизм навески на трактор. Грибановский А.П. и др. Комплекс противоэрозионных машин// Устройство,регулировки,эксплуатация. М. ВО Агропромиздат, 1989, с.152 Недостатками данного орудия являются то, что после прохода остается не выровненная поверхность, а за стойками плоскорежущих рабочих органов остаются развальные борозды (открытая щель). Из этих щелей происходит интенсивная потеря почвенной влаги. Отсутствие прикатывающего катка в конструкции почвообрабатывающего орудия не позволяет качественно выполнять технологический процесс осенней обработки стерневых фонов и пара. Известен культиватор-плоскорез широкозахватный КПШ-9/11, предназначенный для паровой и осенней обработки почвы с максимальном сохранением стерни и других пожнивных остатков на поверхности поля. Культиватор-плоскорез широкозахватный включает раму, состоящую из трех секций, средней и двух боковых, которые в свою очередь имеют дополнительные секции, позволяющие собирать орудие в двух вариантах КПШ-9 и КПШ-11, по количеству рабочих органов. Самоустанавливающиеся колеса, крепящиеся к боковым основным либо дополнительным секциям рамы, позволяют регулировать глубину обработки при работе и являются опорами при транспортировании. Культиватор-плоскорез широкозахватный КПШ-9. Техническое описание и инструкция по эксплуатации, 1978, с. 14 Каталог // Сельскохозяйственная техника для интенсивных технологий. М. АгроНИИТЭИИТО, 1988, с. 47 Недостатками данного орудия являются то, что после прохода остается не выровненная поверхность, а за стойками плоскорежущих рабочих органов остаются развальные борозды (открытая щель). Из этих щелей происходит интенсивная потеря почвенной влаги. Отсутствие прикатывающего катка в конструкции почвообрабатывающего орудия не позволяет качественно выполнять технологический процесс осенней обработки стерневых фонов и пара. Известен щелеватель почвы навесной ЩН-5-40,предназначенный для щелевания лугов, сенокосов,2 посевов многолетних трав и пастбищ с кротованием,зяблевой вспашки с одновременным образованием валиков в целях уменьшения стока воды и водной эрозии на склонах до 8 град Щелеватель состоит из рамы, пяти щелерезов, пяти дисковых ножей, двух опорных колес с механизмом регулировки,гидравлической системы,присоединительного треугольника и валикообразуюшего устройства. Сельхозтехника// Экспонаты СССР. М. Внешторгиздат, 1990, с. 47 Недостатками является отсутствие прикатывающего катка, что влечет за собой повышенное испарение влаги после обработки паровых полей. Известен щелеватель навесной ЩН-4,предназначенный для нарезания щелей на полях с целью улучшения водопроницаемого свойства почвы и защиты от водяной эрозии, может использоваться на ровных участках и склонах до 10. Щелеватель включает раму, щелерезы,прорезающий диск, опорные колеса и механизм навески на трактор. Прайс лист ОАО ГАЛЕЩИНА, МАШЗАВОД, Украина, 2013///. Недостатками является отсутствие прикатывающего катка в конструкции, что не позволяет качественно выполнять технологический процесс осенней обработки стерневых фонов и пара. Задача изобретения - повышение качества выполнения технологического процесса и сокращение эксплуатационных затрат, за счет создания универсального почвообрабатывающего орудия способного выполнять несколько технологических операций плоскорезная обработка стерневых фонов и паровых полей с прикатыванием обработанной поверхности щелевание стерневых фонов со сплошным и индивидуальным прикатыванием разрыхленной полосы, а также паровых полей со сплошным прикатыванием обработанной поверхности. Сущность предлагаемого изобретения заключается в том,что на раму почвообрабатывающего орудия,вместо плоскорежущих рабочих органов, устанавливаются щелерезы, за щелерезами устанавливается каток для сплошного прикатывания обработанной поверхности, либо каток для индивидуального прикатывания обработанной полосы,перед щелерезами на некотором расстоянии, на одной линии, устанавливается прорезающий диск. Общими существенными признаками предлагаемого технического решения и прототипа является то, что они включают раму, опорные колеса, механизм соединения с трактором и плоскорежущие рабочие органы. Новым признаком в предлагаемом техническом решении является то, что на место плоскорежущих рабочих органов устанавливаются щелерезы для нарезания щелей на глубину до 40 см, перед ними устанавливаются диски для разрезания пожнивных остатков и почвы на глубину до 15 см, которые позволяют снизить тяговое сопротивление щелерезов, далее за щелерезами устанавливаются катки, для сплошного или индивидуального прикатывания обработанной поверхности. Такая совокупность отличительных признаков обеспечивает достижение требуемого технического результата - повышение качества выполнения технологического процесса и сокращение эксплуатационных затрат, за счет создания универсального почвообрабатывающего орудия способного выполнять несколько технологических операций плоскорезная обработка стерневых фонов и паровых полей с прикатыванием обработанной поверхности щелевание стерневых фонов со сплошным и индивидуальным прикатыванием разрыхленной полосы, а также паровых полей со сплошным прикатыванием обработанной поверхности. Достижение этого технического результата обеспечивается за счет того, что универсальное орудие для обработки почвы содержит, прорезающие диски, которые позволяют снизить тяговое сопротивление щелерезов,щелерезы,установленные за прорезающими дисками на одной линии, и обеспечивающие нарезание щелей на глубину до 40 см и катки сплошного или индивидуального прикатывания обработанной поверхности, либо плоскорежущие рабочие органы, выполняющие рыхление почвы. Каток снабжен прутками круглого сечения расположенными в пазах дисков по прямым линиям. Каток выполняет операции по крошению комков и образованию мульчирующего слоя. На фиг.1 представлен вид сверху и сбоку универсального орудия для обработки почвы с плоскорежущими рабочими органами. Орудие состоит из рамы 1, опорных колес 2,плоскорежущих лап 3, механизма регулировки глубины обработки 4 и катка сплошного прикатывания обработанной поверхности 5. На фиг.2 представлен вид сверху и сбоку универсального орудия для обработки почвы с щелерезами и катком индивидуального прикатывания обработанной полосы. Предлагаемое универсальное орудие для обработки почвы состоит из сварной рамы 1,прорезающих дисков 2, закрепленных на стойке 3, щелерезов 4, выполняющих нарезание щелей,прикатывающего катка 5 обеспечивающего прикатывание обработанной поверхности, опорных колес 7, механизма регулировки глубины обработки 6 и кронштейна крепления прорезающего диска 8. Универсальное орудие для обработки почвы работает следующим образом. При движении агрегата рама 1, опирается на опорные колеса 7,установленные на необходимую глубину с помощью винтового механизма 6, прорезающий диск 2,закрепленный на раме 1 и выставленный на необходимую глубину с помощью кронштейна 8,разрезает слой почвы, после чего щелерез 4,закрепленный на раме, рыхлит почву на глубину до 40 см, образуя за собой щель, а идущий позади прикатывающий каток 5 с определенным усилием,выравнивает и прикатывает почву над щелью и образует влагосберегающий слой. На фиг.3 представлены катки сплошного и индивидуального прикатывания обработанной поверхности. Каток сплошного прикатывания предназначен для прикатывания обработанной поверхности на парах и стерне, как с щелерезами так и с плоскорежущими лапами, каток индивидуального прикатывания предназначен для работы на стерневых фонах с щелерезами, для прикатывания образованной рабочим органом щели,с максимальным сохранением стерни. ФОРМУЛА ИЗОБРЕТЕНИЯ Универсальное орудие для обработки почвы,включающее раму, опорные колеса, механизм соединения с трактором, плоскорежущие рабочие органы, отличающееся тем, что в качестве рабочих органов содержит также щелерезы, установленные в один ряд, для нарезания щелей на глубину до 40 см,перед щелерезами установлены прорезающие диски,для разрезания пожнивных остатков и снижения тягового сопротивления щелерезов, прорезающие диски со стойками закреплены на раме орудия, за щелерезами установлены сплошные или индивидуальные катки,для прикатывания обработанной поверхности.
