Подъемная площадка непрямого действия для инвалидов

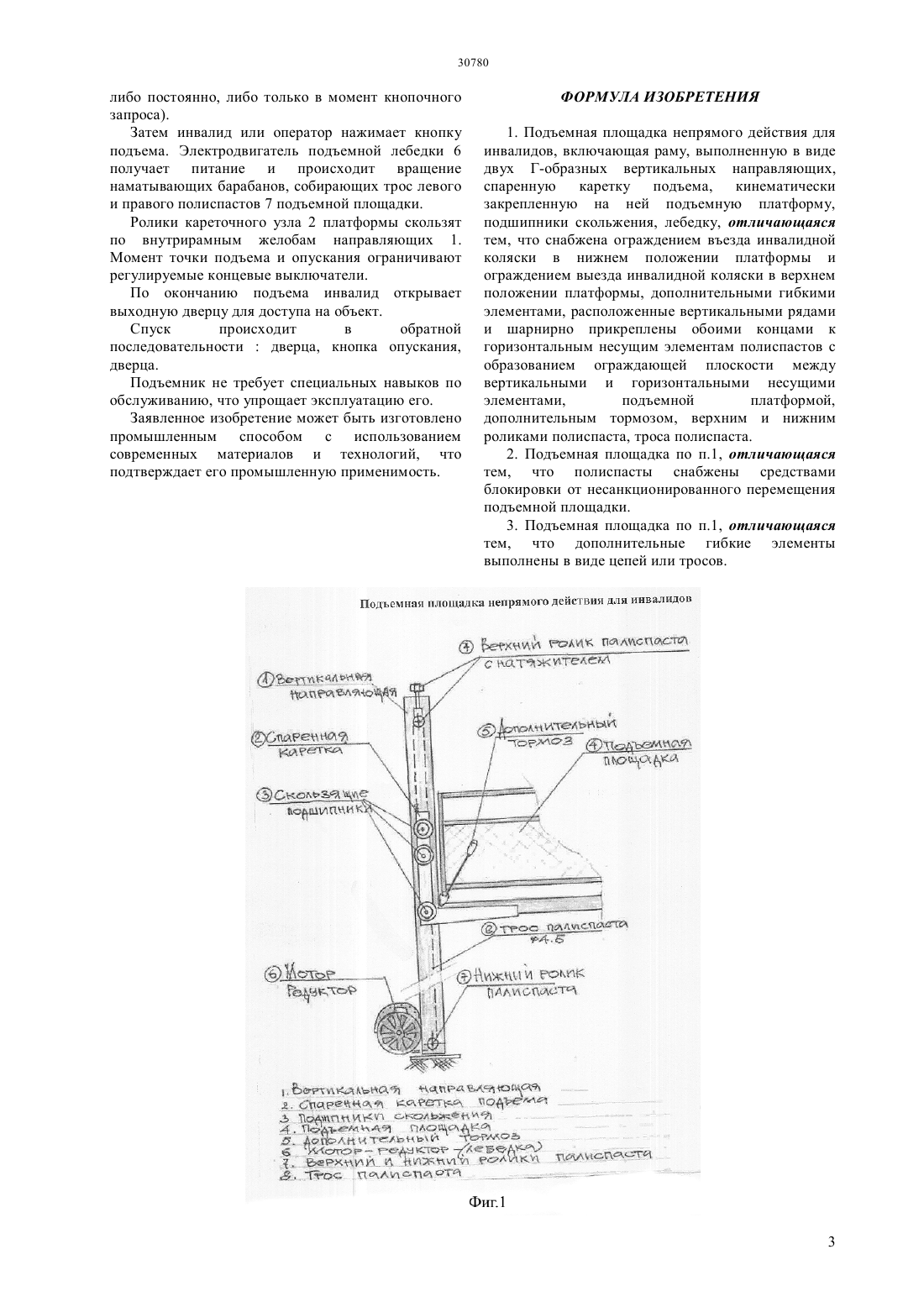

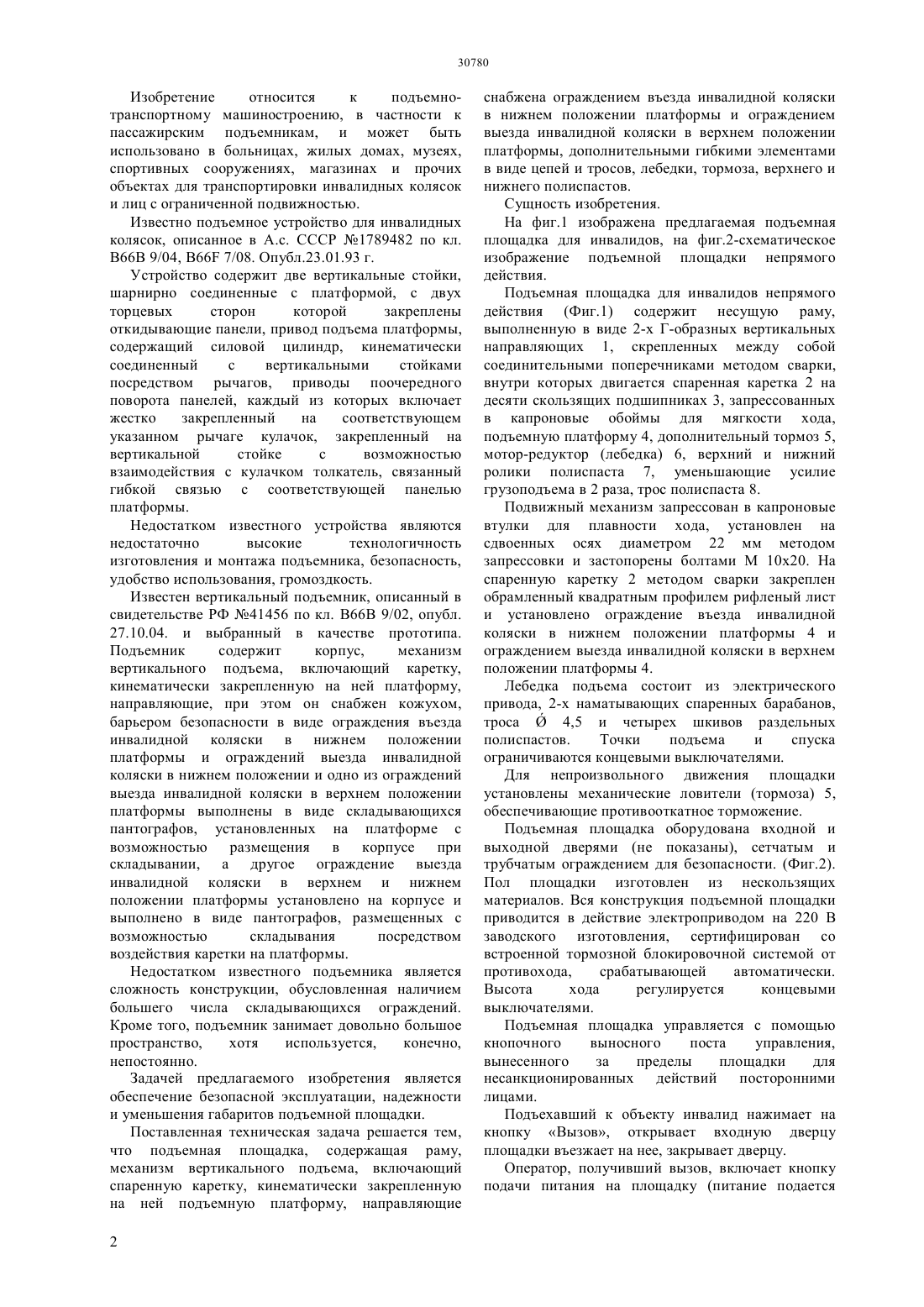

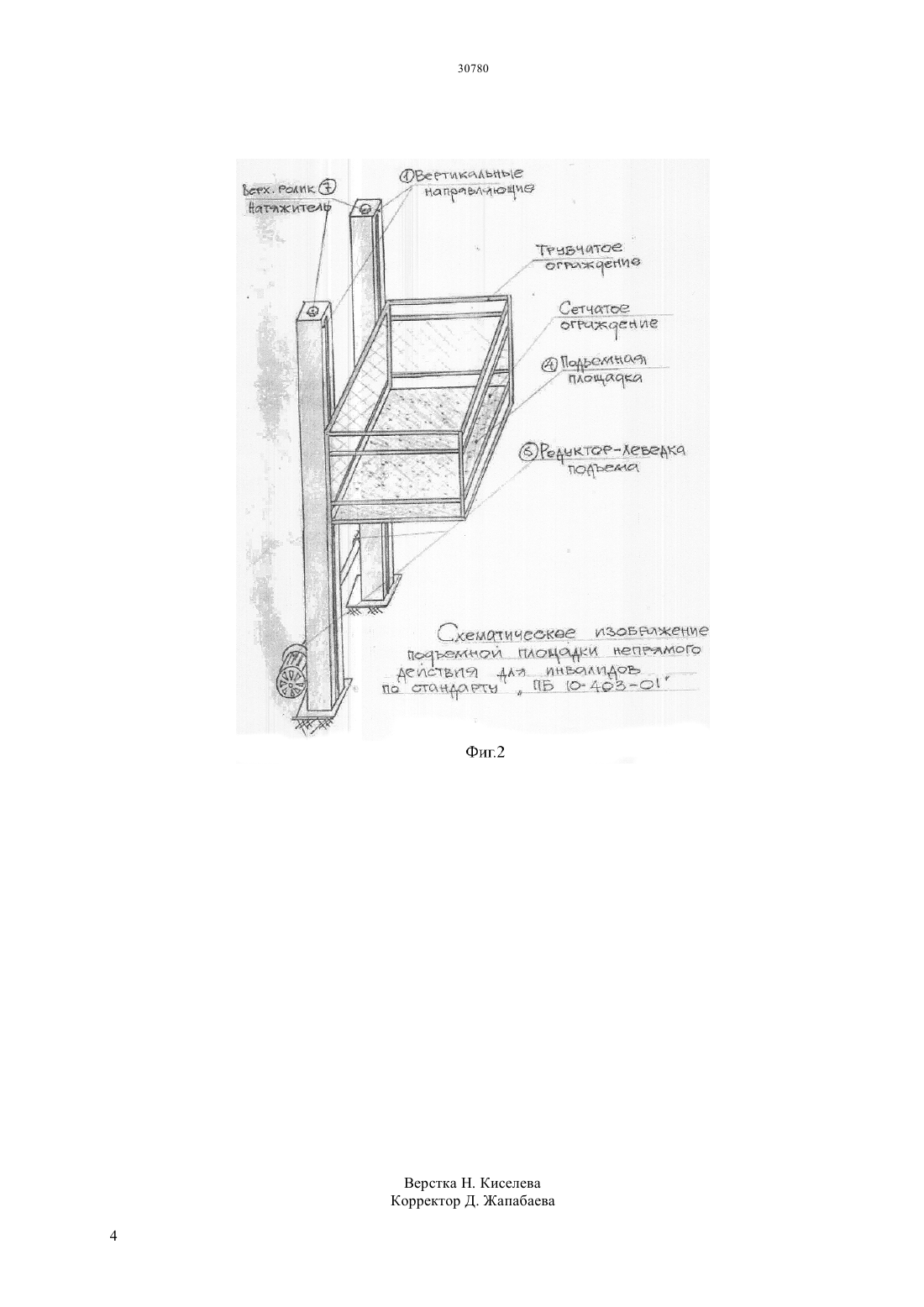

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Изобретение позволяет обеспечить безопасную эксплуатацию, надежность и уменьшение габаритов подъемной площадки. Подъемная площадка содержит раму,выполненную в виде Г-образных вертикальных направляющих,скрепленных между собой соединительными поперечниками,спаренную каретку подъема,подшипник скольжения,дополнительный тормоз, ограждение въезда инвалидной коляски в нижнем положении платформы и ограждения выезда инвалидной коляски в верхнем положении платформы,дополнительные гибкие элементы, выполненные в виде цепей или тросов.(54) ПОДЪЕМНАЯ ПЛОЩАДКА НЕПРЯМОГО ДЕЙСТВИЯ ДЛЯ ИНВАЛИДОВ(57) Изобретение относится к подъемнотранспортному машиностроению, в частности к пассажирским подъемникам, и может быть использовано в больницах, жилых зданиях, музеях,спортивных сооружениях, магазинах и прочих объектах для транспортирования инвалидных колясок и лиц с ограниченной подвижностью. Изобретение относится к подъемнотранспортному машиностроению, в частности к пассажирским подъемникам, и может быть использовано в больницах, жилых домах, музеях,спортивных сооружениях, магазинах и прочих объектах для транспортировки инвалидных колясок и лиц с ограниченной подвижностью. Известно подъемное устройство для инвалидных колясок, описанное в А.с. СССР 1789482 по кл. В 66 9/04, 66 7/08. Опубл.23.01.93 г. Устройство содержит две вертикальные стойки,шарнирно соединенные с платформой, с двух торцевых сторон которой закреплены откидывающие панели, привод подъема платформы,содержащий силовой цилиндр, кинематически соединенный с вертикальными стойками посредством рычагов, приводы поочередного поворота панелей, каждый из которых включает жестко закрепленный на соответствующем указанном рычаге кулачок, закрепленный на вертикальной стойке с возможностью взаимодействия с кулачком толкатель, связанный гибкой связью с соответствующей панелью платформы. Недостатком известного устройства являются недостаточно высокие технологичность изготовления и монтажа подъемника, безопасность,удобство использования, громоздкость. Известен вертикальный подъемник, описанный в свидетельстве РФ 41456 по кл. В 66 В 9/02, опубл. 27.10.04. и выбранный в качестве прототипа. Подъемник содержит корпус,механизм вертикального подъема, включающий каретку,кинематически закрепленную на ней платформу,направляющие, при этом он снабжен кожухом,барьером безопасности в виде ограждения въезда инвалидной коляски в нижнем положении платформы и ограждений выезда инвалидной коляски в нижнем положении и одно из ограждений выезда инвалидной коляски в верхнем положении платформы выполнены в виде складывающихся пантографов, установленных на платформе с возможностью размещения в корпусе при складывании, а другое ограждение выезда инвалидной коляски в верхнем и нижнем положении платформы установлено на корпусе и выполнено в виде пантографов, размещенных с возможностью складывания посредством воздействия каретки на платформы. Недостатком известного подъемника является сложность конструкции, обусловленная наличием большего числа складывающихся ограждений. Кроме того, подъемник занимает довольно большое пространство,хотя используется,конечно,непостоянно. Задачей предлагаемого изобретения является обеспечение безопасной эксплуатации, надежности и уменьшения габаритов подъемной площадки. Поставленная техническая задача решается тем,что подъемная площадка, содержащая раму,механизм вертикального подъема, включающий спаренную каретку, кинематически закрепленную на ней подъемную платформу, направляющие 2 снабжена ограждением въезда инвалидной коляски в нижнем положении платформы и ограждением выезда инвалидной коляски в верхнем положении платформы, дополнительными гибкими элементами в виде цепей и тросов, лебедки, тормоза, верхнего и нижнего полиспастов. Сущность изобретения. На фиг.1 изображена предлагаемая подъемная площадка для инвалидов, на фиг.2-схематическое изображение подъемной площадки непрямого действия. Подъемная площадка для инвалидов непрямого действия (Фиг.1) содержит несущую раму,выполненную в виде 2-х Г-образных вертикальных направляющих 1, скрепленных между собой соединительными поперечниками методом сварки,внутри которых двигается спаренная каретка 2 на десяти скользящих подшипниках 3, запрессованных в капроновые обоймы для мягкости хода,подъемную платформу 4, дополнительный тормоз 5,мотор-редуктор (лебедка) 6, верхний и нижний ролики полиспаста 7, уменьшающие усилие грузоподъема в 2 раза, трос полиспаста 8. Подвижный механизм запрессован в капроновые втулки для плавности хода, установлен на сдвоенных осях диаметром 22 мм методом запрессовки и застопорены болтами М 1020. На спаренную каретку 2 методом сварки закреплен обрамленный квадратным профилем рифленый лист и установлено ограждение въезда инвалидной коляски в нижнем положении платформы 4 и ограждением выезда инвалидной коляски в верхнем положении платформы 4. Лебедка подъема состоит из электрического привода, 2-х наматывающих спаренных барабанов,троса 4,5 и четырех шкивов раздельных полиспастов. Точки подъема и спуска ограничиваются концевыми выключателями. Для непроизвольного движения площадки установлены механические ловители (тормоза) 5,обеспечивающие противооткатное торможение. Подъемная площадка оборудована входной и выходной дверями (не показаны), сетчатым и трубчатым ограждением для безопасности. (Фиг.2). Пол площадки изготовлен из нескользящих материалов. Вся конструкция подъемной площадки приводится в действие электроприводом на 220 В заводского изготовления, сертифицирован со встроенной тормозной блокировочной системой от противохода,срабатывающей автоматически. Высота хода регулируется концевыми выключателями. Подъемная площадка управляется с помощью кнопочного выносного поста управления,вынесенного за пределы площадки для несанкционированных действий посторонними лицами. Подъехавший к объекту инвалид нажимает на кнопку Вызов, открывает входную дверцу площадки въезжает на нее, закрывает дверцу. Оператор, получивший вызов, включает кнопку подачи питания на площадку (питание подается либо постоянно, либо только в момент кнопочного запроса). Затем инвалид или оператор нажимает кнопку подъема. Электродвигатель подъемной лебедки 6 получает питание и происходит вращение наматывающих барабанов, собирающих трос левого и правого полиспастов 7 подъемной площадки. Ролики кареточного узла 2 платформы скользят по внутрирамным желобам направляющих 1. Момент точки подъема и опускания ограничивают регулируемые концевые выключатели. По окончанию подъема инвалид открывает выходную дверцу для доступа на объект. Спуск происходит в обратной последовательностидверца, кнопка опускания,дверца. Подъемник не требует специальных навыков по обслуживанию, что упрощает эксплуатацию его. Заявленное изобретение может быть изготовлено промышленным способом с использованием современных материалов и технологий, что подтверждает его промышленную применимость. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Подъемная площадка непрямого действия для инвалидов, включающая раму, выполненную в виде двух Г-образных вертикальных направляющих,спаренную каретку подъема, кинематически закрепленную на ней подъемную платформу,подшипники скольжения, лебедку, отличающаяся тем, что снабжена ограждением въезда инвалидной коляски в нижнем положении платформы и ограждением выезда инвалидной коляски в верхнем положении платформы, дополнительными гибкими элементами, расположенные вертикальными рядами и шарнирно прикреплены обоими концами к горизонтальным несущим элементам полиспастов с образованием ограждающей плоскости между вертикальными и горизонтальными несущими элементами,подъемной платформой,дополнительным тормозом, верхним и нижним роликами полиспаста, троса полиспаста. 2. Подъемная площадка по п.1, отличающаяся тем, что полиспасты снабжены средствами блокировки от несанкционированного перемещения подъемной площадки. 3. Подъемная площадка по п.1, отличающаяся тем, что дополнительные гибкие элементы выполнены в виде цепей или тросов.
