Электромагнитная подъемная установка (варианты)

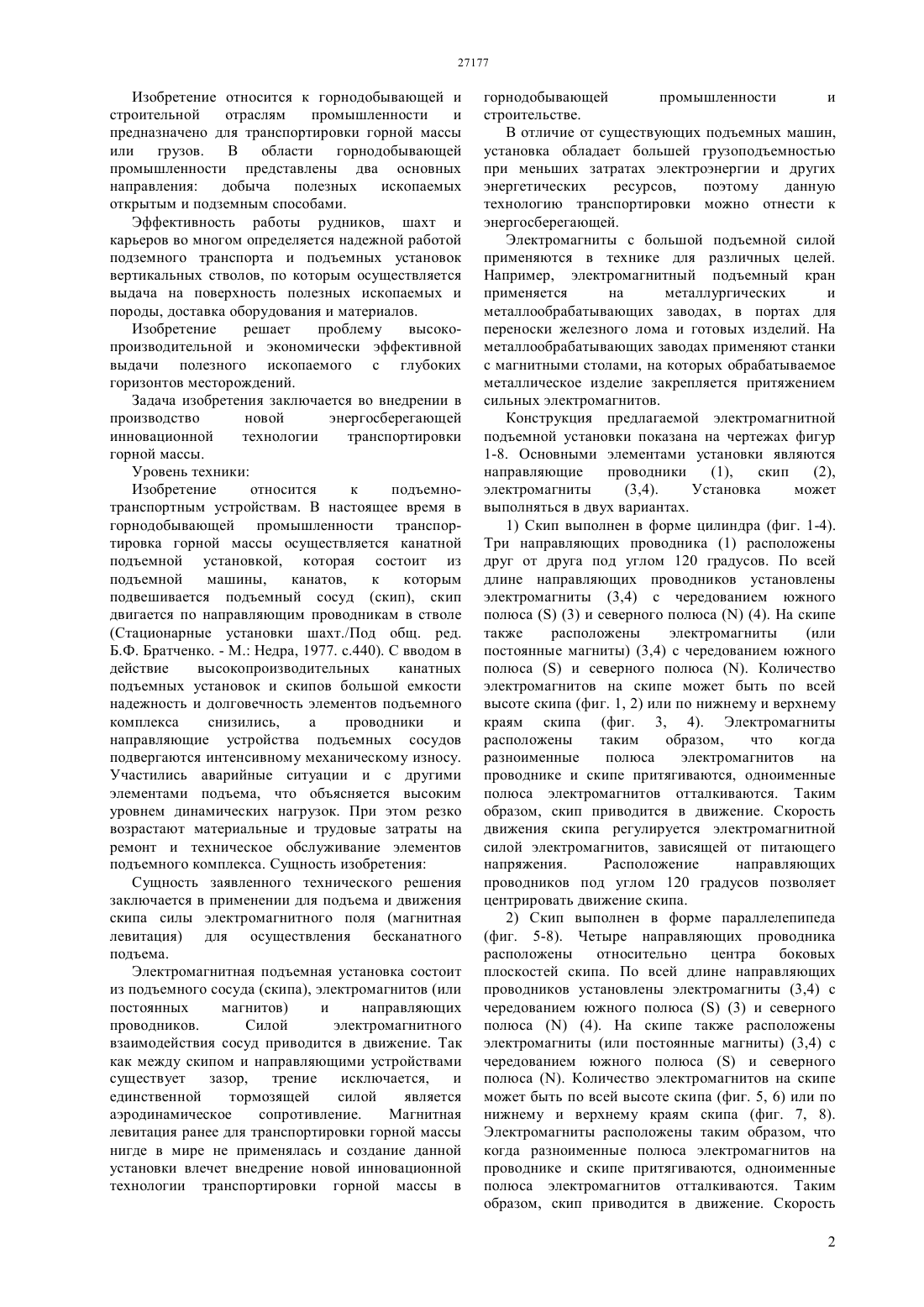

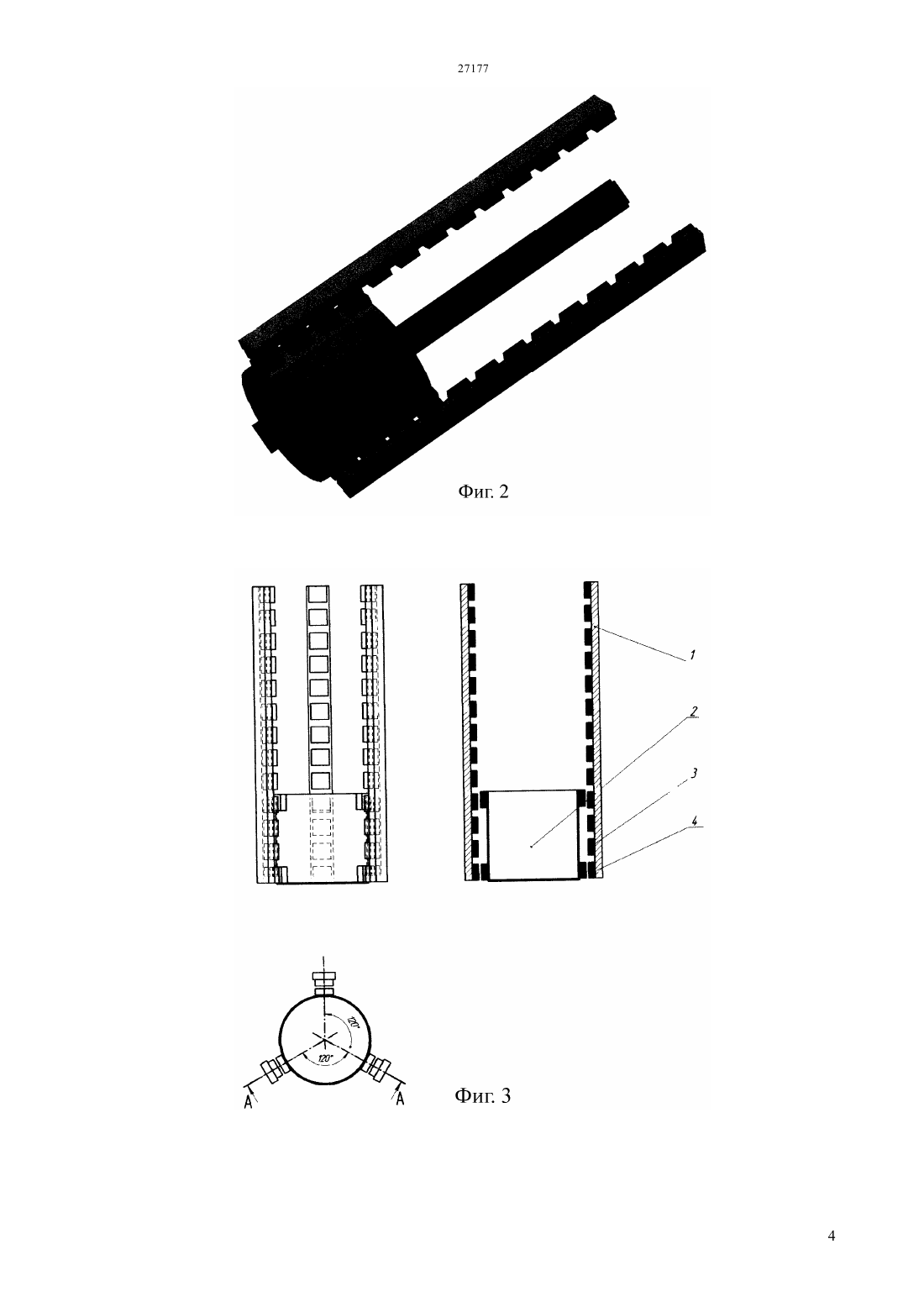

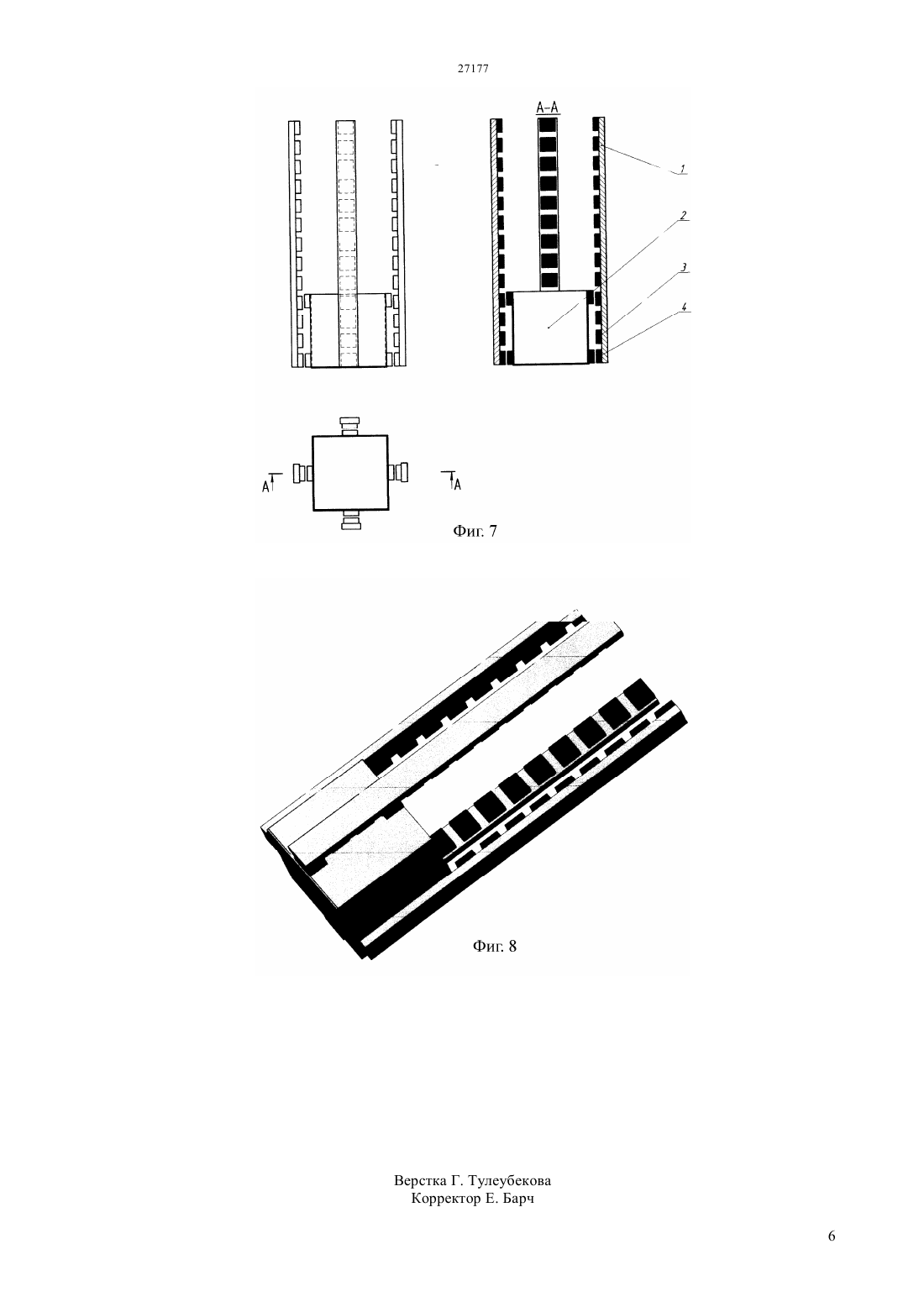

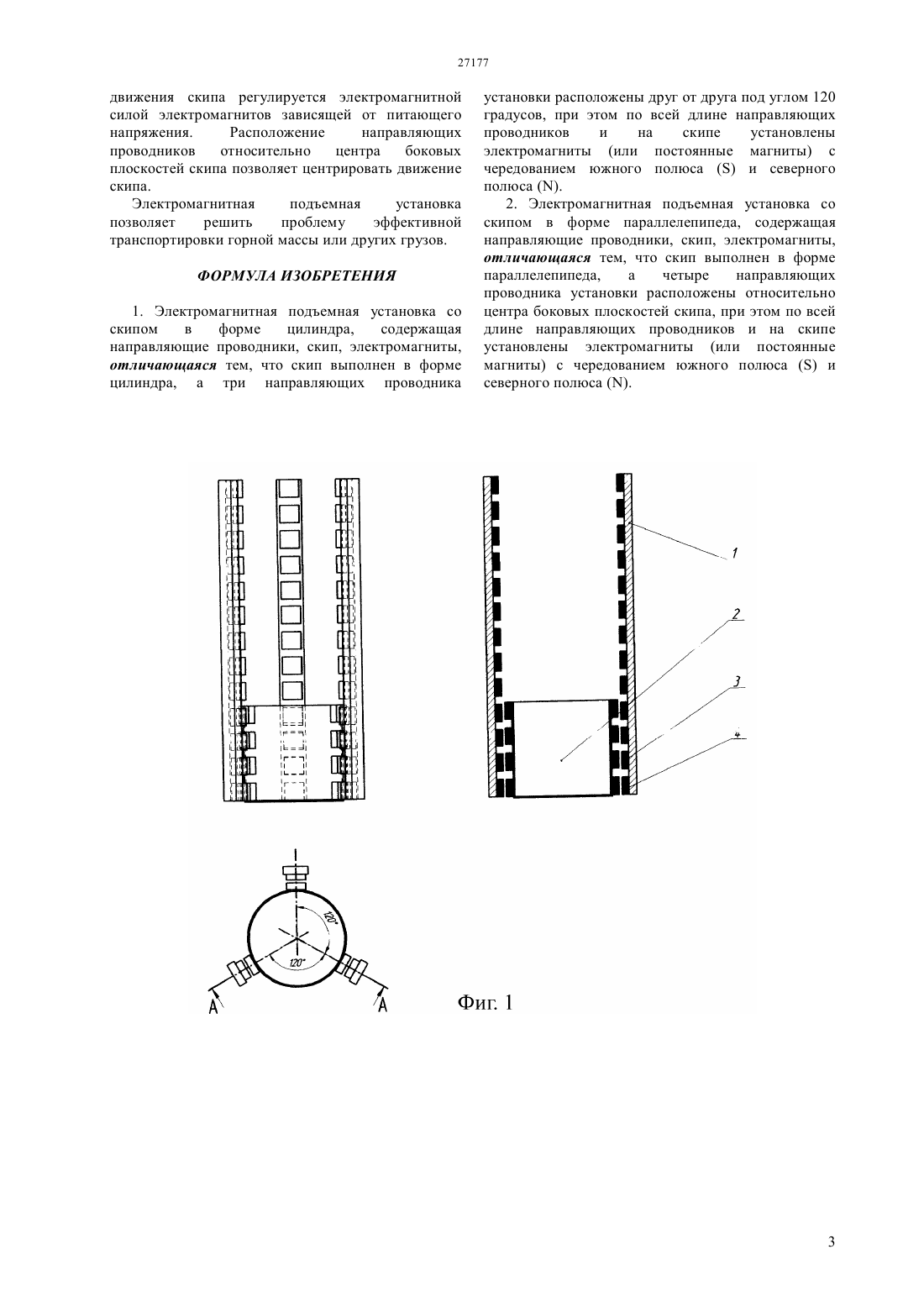

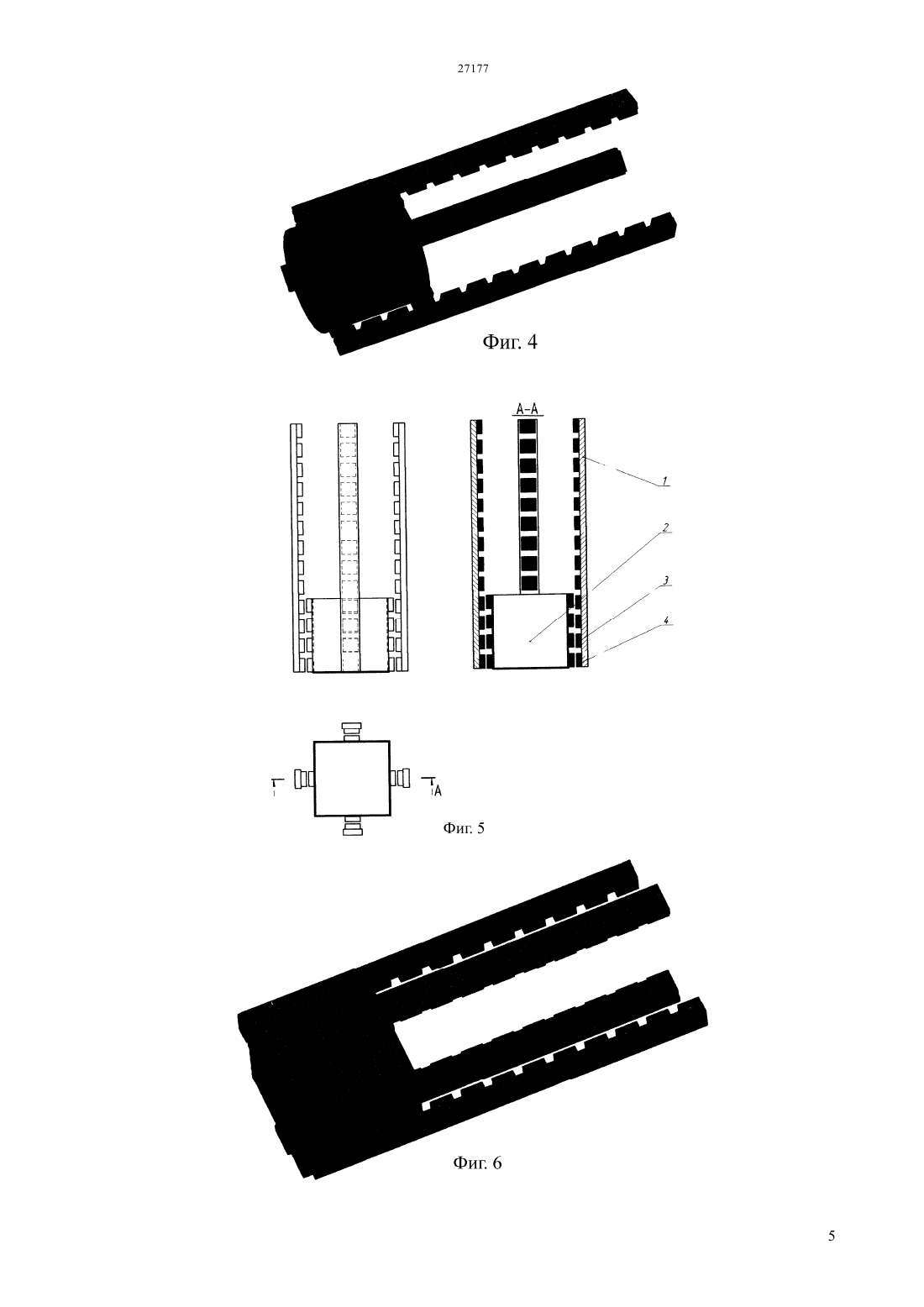

(51) 21 13/00 (2012.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Электромагнитная подъемная установка со скипом в форме цилиндра,содержащая направляющие проводники, скип, электромагниты,отличающаяся тем, что скип выполнен в форме цилиндра, а три направляющих проводника установки расположены друг от друга под углом 120 градусов, при этом по всей длине направляющих проводников и на скипе установлены электромагниты (или постоянные магниты) с чередованием южного полюсаи северного полюса . Электромагнитная подъемная установка со скипом в форме параллелепипеда, содержащая направляющие проводники, скип, электромагниты,отличающаяся тем, что скип выполнен в форме параллелепипеда,а четыре направляющих проводника установки расположены относительно центра боковых плоскостей скипа, при этом по всей длине направляющих проводников и на скипе установлены электромагниты (или постоянные магниты) с чередованием южного полюсаи северного полюса .(76) Жаутиков Бахыт Ахатович Айкеева Алтын Аманжоловна Жаутиков Фархат Бахытович Мухтарова Перизат Асхатовна(54) ЭЛЕКТРОМАГНИТНАЯ ПОДЪЕМНАЯ УСТАНОВКА (ВАРИАНТЫ)(57) Изобретение относится к горнодобывающей и строительной отраслям промышленности и предназначено для транспортировки горной массы или других грузов. Изобретение решает проблему высокопроизводительной и экономически эффективной выдачи полезного ископаемого с глубоких горизонтов месторождений. Изобретение относится к подъемнотранспортным устройствам, сущность которого заключается в применении для подъема и движения скипа силы электромагнитного поля (магнитная левитация) для осуществления бесканатного подъема. Изобретение относится к горнодобывающей и строительной отраслям промышленности и предназначено для транспортировки горной массы или грузов. В области горнодобывающей промышленности представлены два основных направления добыча полезных ископаемых открытым и подземным способами. Эффективность работы рудников, шахт и карьеров во многом определяется надежной работой подземного транспорта и подъемных установок вертикальных стволов, по которым осуществляется выдача на поверхность полезных ископаемых и породы, доставка оборудования и материалов. Изобретение решает проблему высокопроизводительной и экономически эффективной выдачи полезного ископаемого с глубоких горизонтов месторождений. Задача изобретения заключается во внедрении в производство новой энергосберегающей инновационной технологии транспортировки горной массы. Уровень техники Изобретение относится к подъемнотранспортным устройствам. В настоящее время в горнодобывающей промышленности транспортировка горной массы осуществляется канатной подъемной установкой, которая состоит из подъемной машины,канатов,к которым подвешивается подъемный сосуд (скип), скип двигается по направляющим проводникам в стволе(Стационарные установки шахт./Под общ. ред. Б.Ф. Братченко. - М. Недра, 1977. с.440). С вводом в действие высокопроизводительных канатных подъемных установок и скипов большой емкости надежность и долговечность элементов подъемного комплекса снизились,а проводники и направляющие устройства подъемных сосудов подвергаются интенсивному механическому износу. Участились аварийные ситуации и с другими элементами подъема, что объясняется высоким уровнем динамических нагрузок. При этом резко возрастают материальные и трудовые затраты на ремонт и техническое обслуживание элементов подъемного комплекса. Сущность изобретения Сущность заявленного технического решения заключается в применении для подъема и движения скипа силы электромагнитного поля (магнитная левитация) для осуществления бесканатного подъема. Электромагнитная подъемная установка состоит из подъемного сосуда (скипа), электромагнитов (или постоянных магнитов) и направляющих проводников. Силой электромагнитного взаимодействия сосуд приводится в движение. Так как между скипом и направляющими устройствами существует зазор,трение исключается,и единственной тормозящей силой является аэродинамическое сопротивление. Магнитная левитация ранее для транспортировки горной массы нигде в мире не применялась и создание данной установки влечет внедрение новой инновационной технологии транспортировки горной массы в горнодобывающей промышленности и строительстве. В отличие от существующих подъемных машин,установка обладает большей грузоподъемностью при меньших затратах электроэнергии и других энергетических ресурсов,поэтому данную технологию транспортировки можно отнести к энергосберегающей. Электромагниты с большой подъемной силой применяются в технике для различных целей. Например, электромагнитный подъемный кран применяется на металлургических и металлообрабатывающих заводах, в портах для переноски железного лома и готовых изделий. На металлообрабатывающих заводах применяют станки с магнитными столами, на которых обрабатываемое металлическое изделие закрепляется притяжением сильных электромагнитов. Конструкция предлагаемой электромагнитной подъемной установки показана на чертежах фигур 1-8. Основными элементами установки являются направляющие проводники(3,4). Установка может выполняться в двух вариантах. 1) Скип выполнен в форме цилиндра (фиг. 1-4). Три направляющих проводника (1) расположены друг от друга под углом 120 градусов. По всей длине направляющих проводников установлены электромагниты (3,4) с чередованием южного полюса(3) и северного полюса(4). На скипе также расположены электромагниты(или постоянные магниты) (3,4) с чередованием южного полюсаи северного полюса . Количество электромагнитов на скипе может быть по всей высоте скипа (фиг. 1, 2) или по нижнему и верхнему краям скипа (фиг. 3, 4). Электромагниты расположены таким образом,что когда разноименные полюса электромагнитов на проводнике и скипе притягиваются, одноименные полюса электромагнитов отталкиваются. Таким образом, скип приводится в движение. Скорость движения скипа регулируется электромагнитной силой электромагнитов, зависящей от питающего напряжения. Расположение направляющих проводников под углом 120 градусов позволяет центрировать движение скипа. 2) Скип выполнен в форме параллелепипеда(фиг. 5-8). Четыре направляющих проводника расположены относительно центра боковых плоскостей скипа. По всей длине направляющих проводников установлены электромагниты (3,4) с чередованием южного полюса(3) и северного полюса(4). На скипе также расположены электромагниты (или постоянные магниты) (3,4) с чередованием южного полюсаи северного полюса . Количество электромагнитов на скипе может быть по всей высоте скипа (фиг. 5, 6) или по нижнему и верхнему краям скипа (фиг. 7, 8). Электромагниты расположены таким образом, что когда разноименные полюса электромагнитов на проводнике и скипе притягиваются, одноименные полюса электромагнитов отталкиваются. Таким образом, скип приводится в движение. Скорость 2 движения скипа регулируется электромагнитной силой электромагнитов зависящей от питающего напряжения. Расположение направляющих проводников относительно центра боковых плоскостей скипа позволяет центрировать движение скипа. Электромагнитная подъемная установка позволяет решить проблему эффективной транспортировки горной массы или других грузов. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Электромагнитная подъемная установка со скипом в форме цилиндра,содержащая направляющие проводники, скип, электромагниты,отличающаяся тем, что скип выполнен в форме цилиндра, а три направляющих проводника установки расположены друг от друга под углом 120 градусов, при этом по всей длине направляющих проводников и на скипе установлены электромагниты (или постоянные магниты) с чередованием южного полюсаи северного полюса . 2. Электромагнитная подъемная установка со скипом в форме параллелепипеда, содержащая направляющие проводники, скип, электромагниты,отличающаяся тем, что скип выполнен в форме параллелепипеда,а четыре направляющих проводника установки расположены относительно центра боковых плоскостей скипа, при этом по всей длине направляющих проводников и на скипе установлены электромагниты (или постоянные магниты) с чередованием южного полюсаи северного полюса .
