Рабочая площадка для установки опалубки наружных стен здания

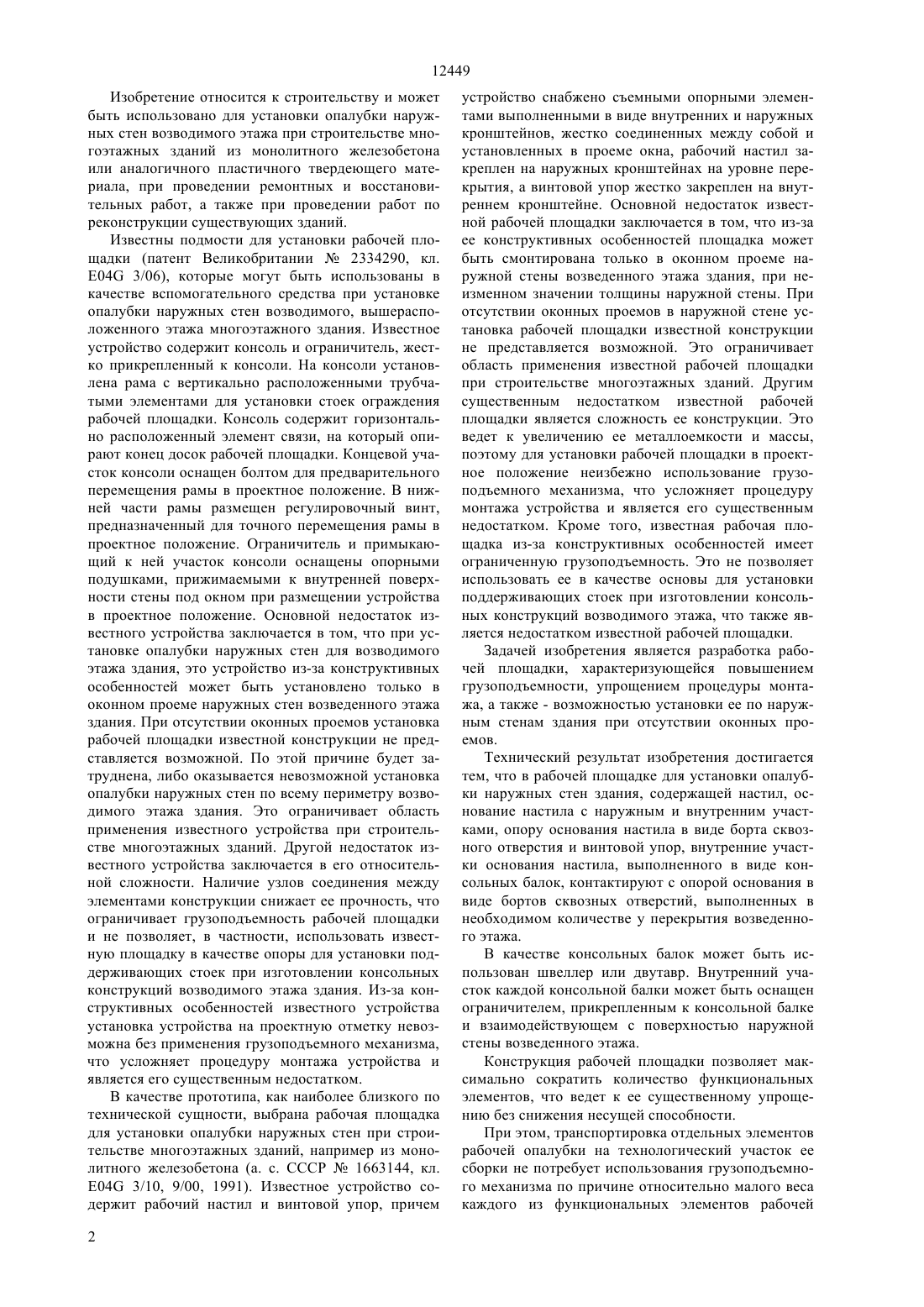

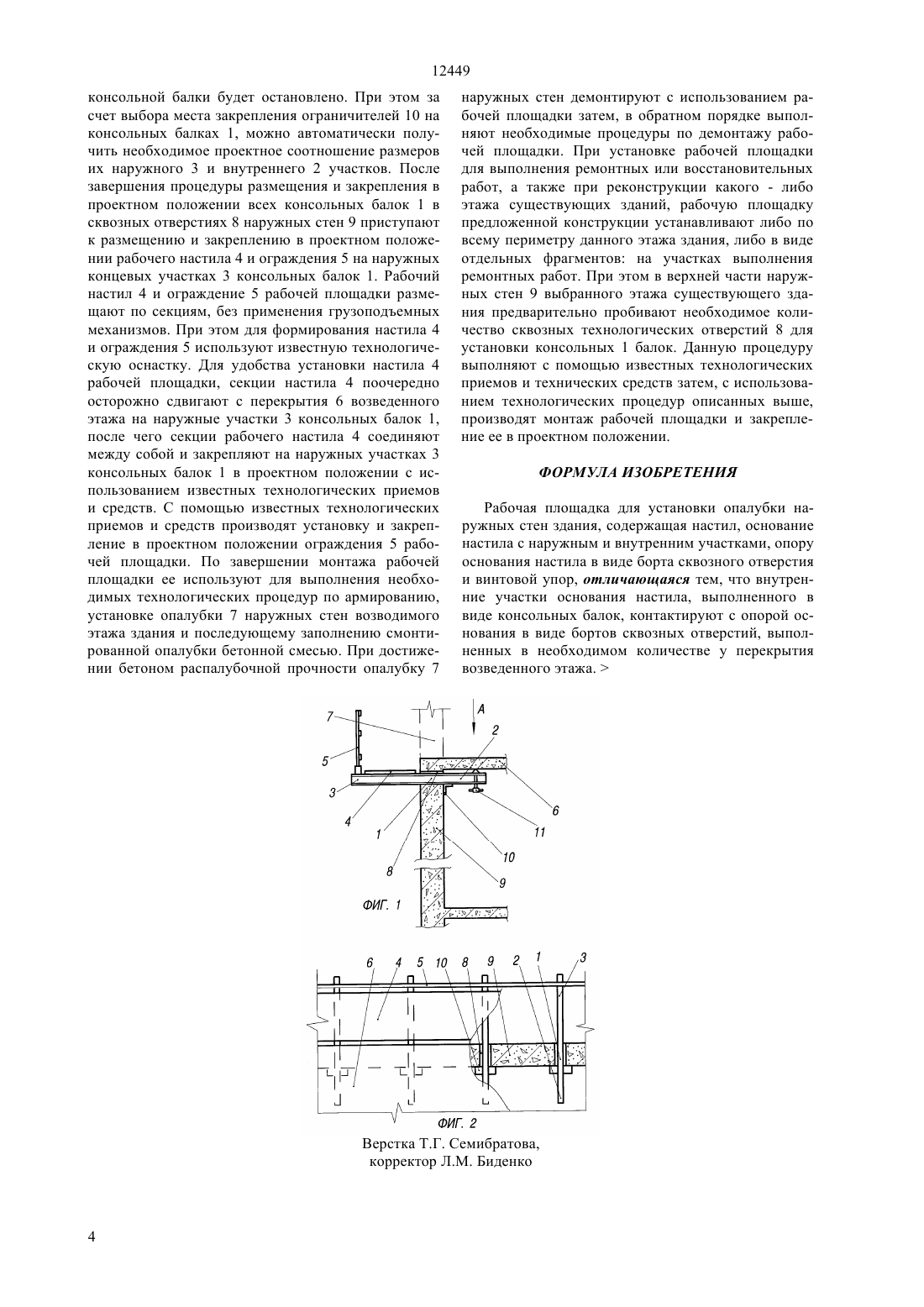

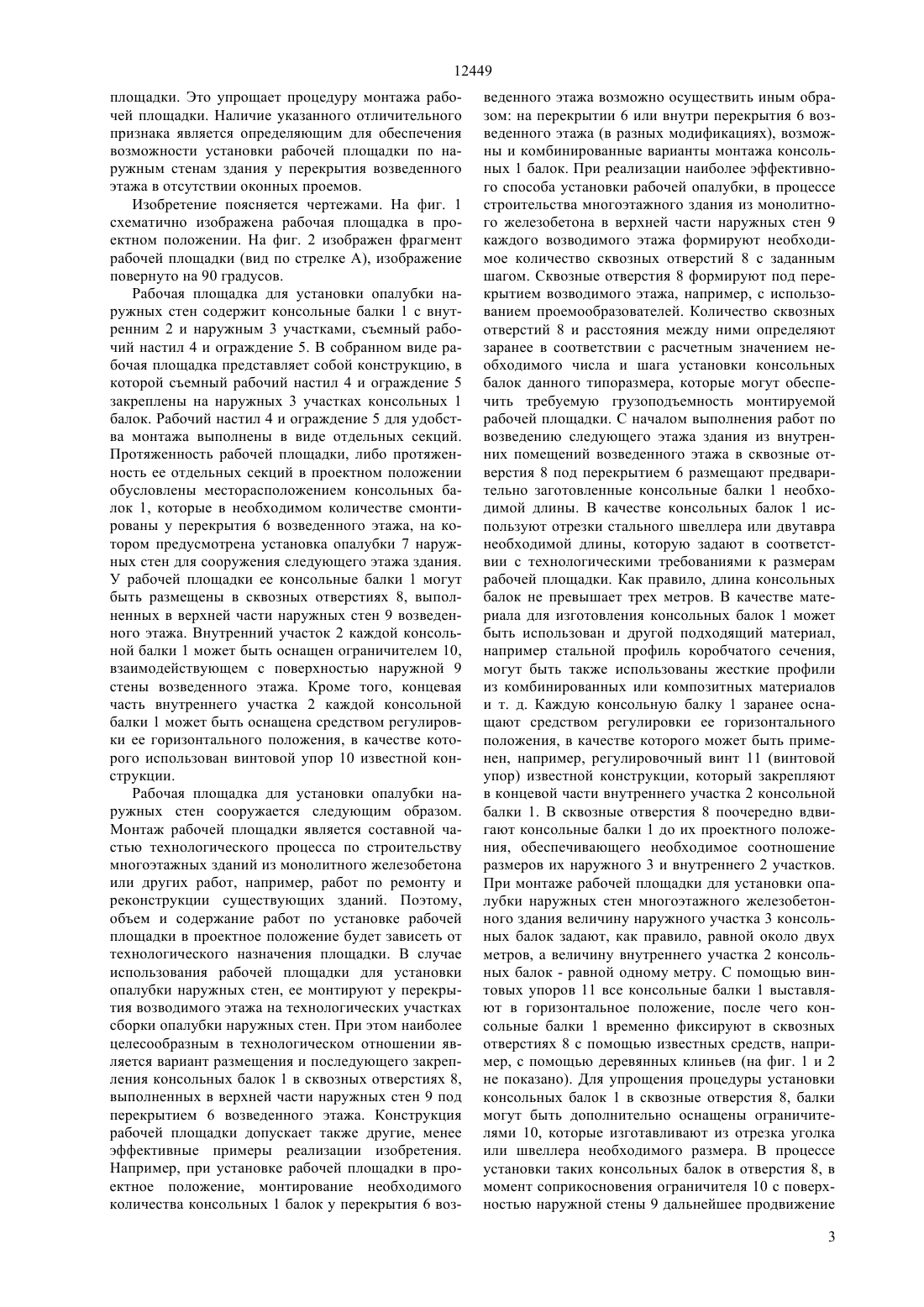

(51)7 04 3/06, 04 9/00 КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(76) Дымов Валерий Борисович Каверин Игорь Юрьевич(54) РАБОЧАЯ ПЛОЩАДКА ДЛЯ УСТАНОВКИ ОПАЛУБКИ НАРУЖНЫХ СТЕН ЗДАНИЯ(57) Изобретение относится к строительству и может быть использовано для установки опалубки наружных стен возводимого этажа при строительстве многоэтажных зданий из монолитного железобетона или аналогичного пластичного твердеющего материала, при проведении ремонтных и восстанови тельных работ, а также при проведении работ по реконструкции существующих зданий. Техническим результатом изобретения является повышение грузоподъемности рабочей площадки,упрощение ее монтажа, а также - возможность установки ее по наружным стенам здания при отсутствии оконных проемов. Технический результат достигается тем, что в рабочей площадке для установки опалубки наружных стен здания, содержащей настил, основание настила с наружным и внутренним участками, опору основания настила в виде борта сквозного отверстия и винтовой упор, внутренние участки основания настила, выполненного в виде консольных балок,контактируют с опорой основания в виде бортов сквозных отверстий, выполненных в необходимом количестве у перекрытия возведенного этажа. 12449 Изобретение относится к строительству и может быть использовано для установки опалубки наружных стен возводимого этажа при строительстве многоэтажных зданий из монолитного железобетона или аналогичного пластичного твердеющего материала, при проведении ремонтных и восстановительных работ, а также при проведении работ по реконструкции существующих зданий. Известны подмости для установки рабочей площадки (патент Великобритании 2334290, кл. Е 04 3/06), которые могут быть использованы в качестве вспомогательного средства при установке опалубки наружных стен возводимого, вышерасположенного этажа многоэтажного здания. Известное устройство содержит консоль и ограничитель, жестко прикрепленный к консоли. На консоли установлена рама с вертикально расположенными трубчатыми элементами для установки стоек ограждения рабочей площадки. Консоль содержит горизонтально расположенный элемент связи, на который опирают конец досок рабочей площадки. Концевой участок консоли оснащен болтом для предварительного перемещения рамы в проектное положение. В нижней части рамы размещен регулировочный винт,предназначенный для точного перемещения рамы в проектное положение. Ограничитель и примыкающий к ней участок консоли оснащены опорными подушками, прижимаемыми к внутренней поверхности стены под окном при размещении устройства в проектное положение. Основной недостаток известного устройства заключается в том, что при установке опалубки наружных стен для возводимого этажа здания, это устройство из-за конструктивных особенностей может быть установлено только в оконном проеме наружных стен возведенного этажа здания. При отсутствии оконных проемов установка рабочей площадки известной конструкции не представляется возможной. По этой причине будет затруднена, либо оказывается невозможной установка опалубки наружных стен по всему периметру возводимого этажа здания. Это ограничивает область применения известного устройства при строительстве многоэтажных зданий. Другой недостаток известного устройства заключается в его относительной сложности. Наличие узлов соединения между элементами конструкции снижает ее прочность, что ограничивает грузоподъемность рабочей площадки и не позволяет, в частности, использовать известную площадку в качестве опоры для установки поддерживающих стоек при изготовлении консольных конструкций возводимого этажа здания. Из-за конструктивных особенностей известного устройства установка устройства на проектную отметку невозможна без применения грузоподъемного механизма,что усложняет процедуру монтажа устройства и является его существенным недостатком. В качестве прототипа, как наиболее близкого по технической сущности, выбрана рабочая площадка для установки опалубки наружных стен при строительстве многоэтажных зданий, например из монолитного железобетона (а. с. СССР 1663144, кл. Е 04 3/10, 9/00, 1991). Известное устройство содержит рабочий настил и винтовой упор, причем 2 устройство снабжено съемными опорными элементами выполненными в виде внутренних и наружных кронштейнов, жестко соединенных между собой и установленных в проеме окна, рабочий настил закреплен на наружных кронштейнах на уровне перекрытия, а винтовой упор жестко закреплен на внутреннем кронштейне. Основной недостаток известной рабочей площадки заключается в том, что из-за ее конструктивных особенностей площадка может быть смонтирована только в оконном проеме наружной стены возведенного этажа здания, при неизменном значении толщины наружной стены. При отсутствии оконных проемов в наружной стене установка рабочей площадки известной конструкции не представляется возможной. Это ограничивает область применения известной рабочей площадки при строительстве многоэтажных зданий. Другим существенным недостатком известной рабочей площадки является сложность ее конструкции. Это ведет к увеличению ее металлоемкости и массы,поэтому для установки рабочей площадки в проектное положение неизбежно использование грузоподъемного механизма, что усложняет процедуру монтажа устройства и является его существенным недостатком. Кроме того, известная рабочая площадка из-за конструктивных особенностей имеет ограниченную грузоподъемность. Это не позволяет использовать ее в качестве основы для установки поддерживающих стоек при изготовлении консольных конструкций возводимого этажа, что также является недостатком известной рабочей площадки. Задачей изобретения является разработка рабочей площадки, характеризующейся повышением грузоподъемности, упрощением процедуры монтажа, а также - возможностью установки ее по наружным стенам здания при отсутствии оконных проемов. Технический результат изобретения достигается тем, что в рабочей площадке для установки опалубки наружных стен здания, содержащей настил, основание настила с наружным и внутренним участками, опору основания настила в виде борта сквозного отверстия и винтовой упор, внутренние участки основания настила, выполненного в виде консольных балок, контактируют с опорой основания в виде бортов сквозных отверстий, выполненных в необходимом количестве у перекрытия возведенного этажа. В качестве консольных балок может быть использован швеллер или двутавр. Внутренний участок каждой консольной балки может быть оснащен ограничителем, прикрепленным к консольной балке и взаимодействующем с поверхностью наружной стены возведенного этажа. Конструкция рабочей площадки позволяет максимально сократить количество функциональных элементов, что ведет к ее существенному упрощению без снижения несущей способности. При этом, транспортировка отдельных элементов рабочей опалубки на технологический участок ее сборки не потребует использования грузоподъемного механизма по причине относительно малого веса каждого из функциональных элементов рабочей 12449 площадки. Это упрощает процедуру монтажа рабочей площадки. Наличие указанного отличительного признака является определяющим для обеспечения возможности установки рабочей площадки по наружным стенам здания у перекрытия возведенного этажа в отсутствии оконных проемов. Изобретение поясняется чертежами. На фиг. 1 схематично изображена рабочая площадка в проектном положении. На фиг. 2 изображен фрагмент рабочей площадки (вид по стрелке А), изображение повернуто на 90 градусов. Рабочая площадка для установки опалубки наружных стен содержит консольные балки 1 с внутренним 2 и наружным 3 участками, съемный рабочий настил 4 и ограждение 5. В собранном виде рабочая площадка представляет собой конструкцию, в которой съемный рабочий настил 4 и ограждение 5 закреплены на наружных 3 участках консольных 1 балок. Рабочий настил 4 и ограждение 5 для удобства монтажа выполнены в виде отдельных секций. Протяженность рабочей площадки, либо протяженность ее отдельных секций в проектном положении обусловлены месторасположением консольных балок 1, которые в необходимом количестве смонтированы у перекрытия 6 возведенного этажа, на котором предусмотрена установка опалубки 7 наружных стен для сооружения следующего этажа здания. У рабочей площадки ее консольные балки 1 могут быть размещены в сквозных отверстиях 8, выполненных в верхней части наружных стен 9 возведенного этажа. Внутренний участок 2 каждой консольной балки 1 может быть оснащен ограничителем 10,взаимодействующем с поверхностью наружной 9 стены возведенного этажа. Кроме того, концевая часть внутреннего участка 2 каждой консольной балки 1 может быть оснащена средством регулировки ее горизонтального положения, в качестве которого использован винтовой упор 10 известной конструкции. Рабочая площадка для установки опалубки наружных стен сооружается следующим образом. Монтаж рабочей площадки является составной частью технологического процесса по строительству многоэтажных зданий из монолитного железобетона или других работ, например, работ по ремонту и реконструкции существующих зданий. Поэтому,объем и содержание работ по установке рабочей площадки в проектное положение будет зависеть от технологического назначения площадки. В случае использования рабочей площадки для установки опалубки наружных стен, ее монтируют у перекрытия возводимого этажа на технологических участках сборки опалубки наружных стен. При этом наиболее целесообразным в технологическом отношении является вариант размещения и последующего закрепления консольных балок 1 в сквозных отверстиях 8,выполненных в верхней части наружных стен 9 под перекрытием 6 возведенного этажа. Конструкция рабочей площадки допускает также другие, менее эффективные примеры реализации изобретения. Например, при установке рабочей площадки в проектное положение, монтирование необходимого количества консольных 1 балок у перекрытия 6 воз веденного этажа возможно осуществить иным образом на перекрытии 6 или внутри перекрытия 6 возведенного этажа (в разных модификациях), возможны и комбинированные варианты монтажа консольных 1 балок. При реализации наиболее эффективного способа установки рабочей опалубки, в процессе строительства многоэтажного здания из монолитного железобетона в верхней части наружных стен 9 каждого возводимого этажа формируют необходимое количество сквозных отверстий 8 с заданным шагом. Сквозные отверстия 8 формируют под перекрытием возводимого этажа, например, с использованием проемообразователей. Количество сквозных отверстий 8 и расстояния между ними определяют заранее в соответствии с расчетным значением необходимого числа и шага установки консольных балок данного типоразмера, которые могут обеспечить требуемую грузоподъемность монтируемой рабочей площадки. С началом выполнения работ по возведению следующего этажа здания из внутренних помещений возведенного этажа в сквозные отверстия 8 под перекрытием 6 размещают предварительно заготовленные консольные балки 1 необходимой длины. В качестве консольных балок 1 используют отрезки стального швеллера или двутавра необходимой длины, которую задают в соответствии с технологическими требованиями к размерам рабочей площадки. Как правило, длина консольных балок не превышает трех метров. В качестве материала для изготовления консольных балок 1 может быть использован и другой подходящий материал,например стальной профиль коробчатого сечения,могут быть также использованы жесткие профили из комбинированных или композитных материалов и т. д. Каждую консольную балку 1 заранее оснащают средством регулировки ее горизонтального положения, в качестве которого может быть применен, например, регулировочный винт 11 (винтовой упор) известной конструкции, который закрепляют в концевой части внутреннего участка 2 консольной балки 1. В сквозные отверстия 8 поочередно вдвигают консольные балки 1 до их проектного положения, обеспечивающего необходимое соотношение размеров их наружного 3 и внутреннего 2 участков. При монтаже рабочей площадки для установки опалубки наружных стен многоэтажного железобетонного здания величину наружного участка 3 консольных балок задают, как правило, равной около двух метров, а величину внутреннего участка 2 консольных балок - равной одному метру. С помощью винтовых упоров 11 все консольные балки 1 выставляют в горизонтальное положение, после чего консольные балки 1 временно фиксируют в сквозных отверстиях 8 с помощью известных средств, например, с помощью деревянных клиньев (на фиг. 1 и 2 не показано). Для упрощения процедуры установки консольных балок 1 в сквозные отверстия 8, балки могут быть дополнительно оснащены ограничителями 10, которые изготавливают из отрезка уголка или швеллера необходимого размера. В процессе установки таких консольных балок в отверстия 8, в момент соприкосновения ограничителя 10 с поверхностью наружной стены 9 дальнейшее продвижение 3 12449 консольной балки будет остановлено. При этом за счет выбора места закрепления ограничителей 10 на консольных балках 1, можно автоматически получить необходимое проектное соотношение размеров их наружного 3 и внутреннего 2 участков. После завершения процедуры размещения и закрепления в проектном положении всех консольных балок 1 в сквозных отверстиях 8 наружных стен 9 приступают к размещению и закреплению в проектном положении рабочего настила 4 и ограждения 5 на наружных концевых участках 3 консольных балок 1. Рабочий настил 4 и ограждение 5 рабочей площадки размещают по секциям, без применения грузоподъемных механизмов. При этом для формирования настила 4 и ограждения 5 используют известную технологическую оснастку. Для удобства установки настила 4 рабочей площадки, секции настила 4 поочередно осторожно сдвигают с перекрытия 6 возведенного этажа на наружные участки 3 консольных балок 1,после чего секции рабочего настила 4 соединяют между собой и закрепляют на наружных участках 3 консольных балок 1 в проектном положении с использованием известных технологических приемов и средств. С помощью известных технологических приемов и средств производят установку и закрепление в проектном положении ограждения 5 рабочей площадки. По завершении монтажа рабочей площадки ее используют для выполнения необходимых технологических процедур по армированию,установке опалубки 7 наружных стен возводимого этажа здания и последующему заполнению смонтированной опалубки бетонной смесью. При достижении бетоном распалубочной прочности опалубку 7 наружных стен демонтируют с использованием рабочей площадки затем, в обратном порядке выполняют необходимые процедуры по демонтажу рабочей площадки. При установке рабочей площадки для выполнения ремонтных или восстановительных работ, а также при реконструкции какого - либо этажа существующих зданий, рабочую площадку предложенной конструкции устанавливают либо по всему периметру данного этажа здания, либо в виде отдельных фрагментов на участках выполнения ремонтных работ. При этом в верхней части наружных стен 9 выбранного этажа существующего здания предварительно пробивают необходимое количество сквозных технологических отверстий 8 для установки консольных 1 балок. Данную процедуру выполняют с помощью известных технологических приемов и технических средств затем, с использованием технологических процедур описанных выше,производят монтаж рабочей площадки и закрепление ее в проектном положении. ФОРМУЛА ИЗОБРЕТЕНИЯ Рабочая площадка для установки опалубки наружных стен здания, содержащая настил, основание настила с наружным и внутренним участками, опору основания настила в виде борта сквозного отверстия и винтовой упор, отличающаяся тем, что внутренние участки основания настила, выполненного в виде консольных балок, контактируют с опорой основания в виде бортов сквозных отверстий, выполненных в необходимом количестве у перекрытия возведенного этажа.
