Очесывающее устройство

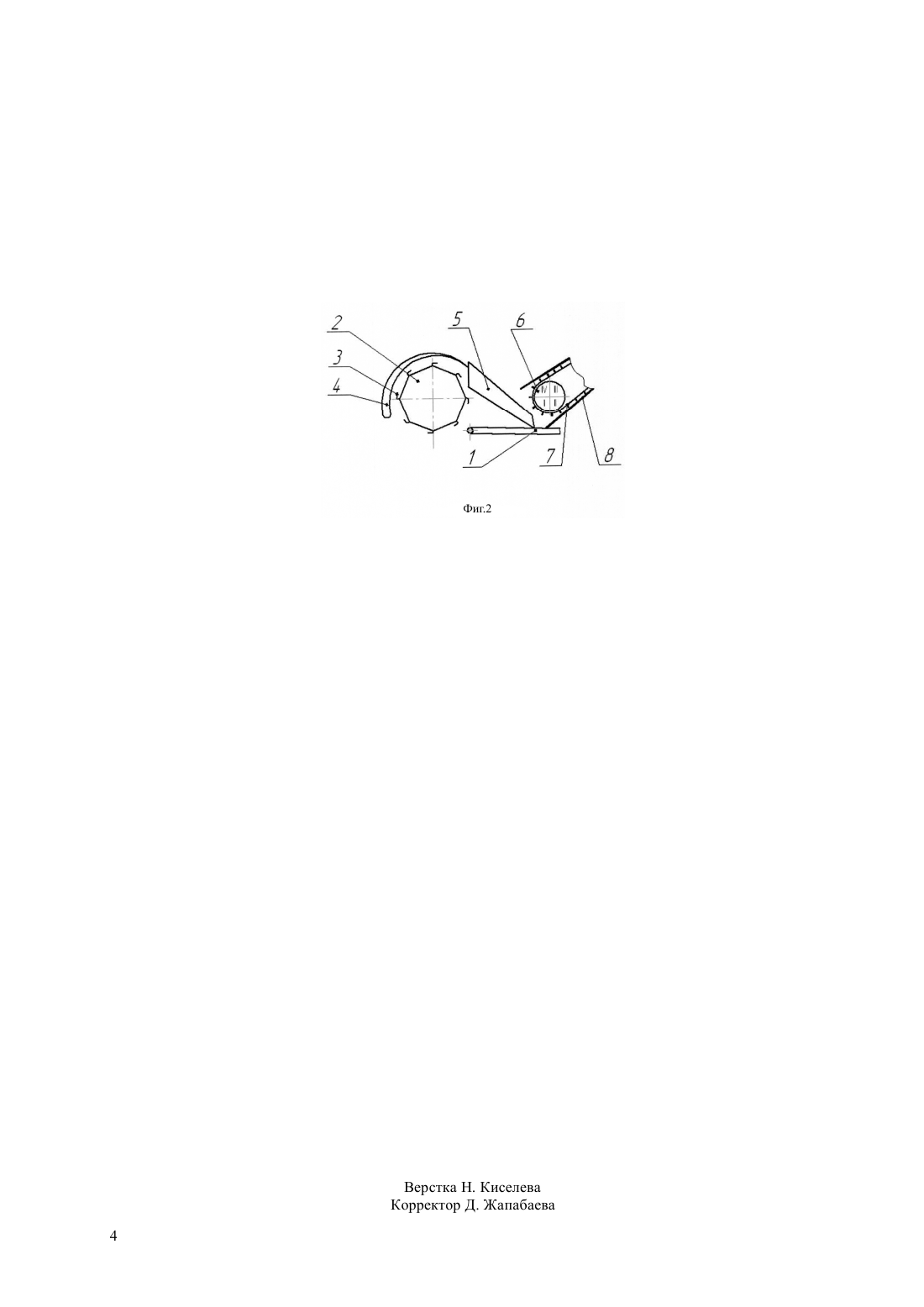

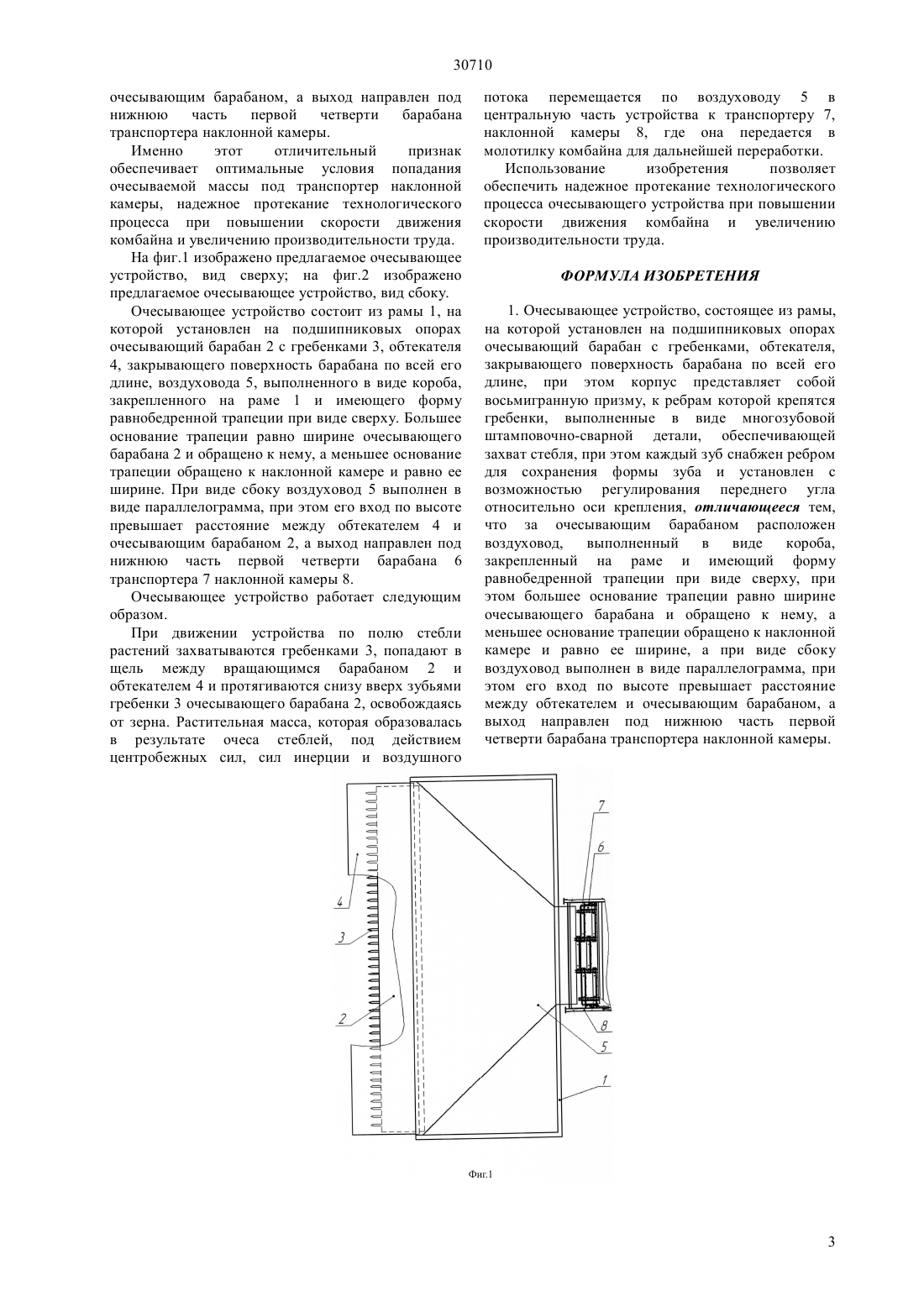

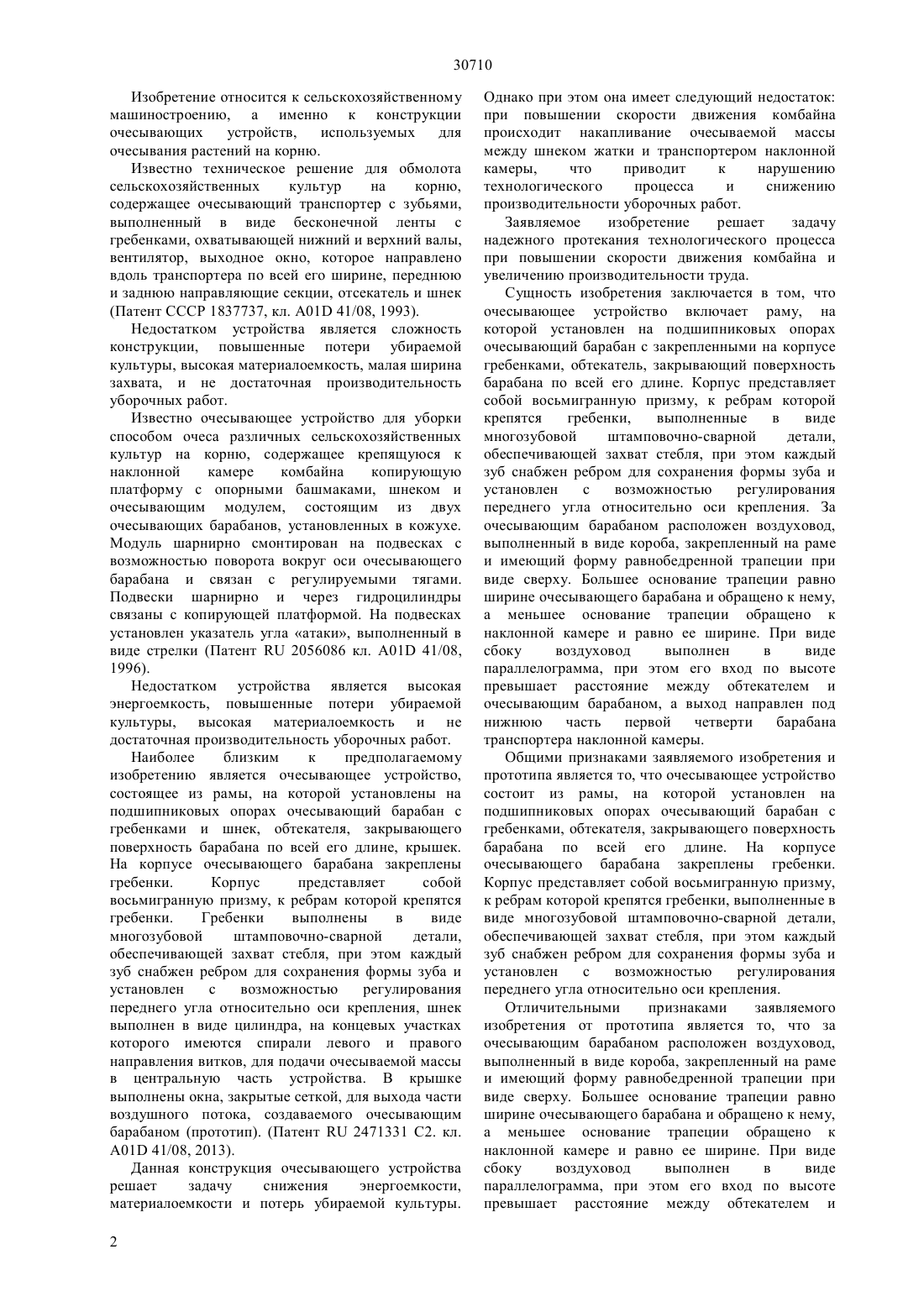

(51) 01 41/08 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ гребенки, выполненные в виде многозубовой штамповочно-сварной детали, обеспечивающей захват стебля, при этом каждый зуб снабжен ребром для сохранения формы зуба и установлен с возможностью регулирования переднего угла относительно оси крепления. За очесывающим барабаном расположен воздуховод, выполненный в виде короба, закрепленный на раме и имеющий форму равнобедренной трапеции при виде сверху. Большее основание трапеции равно ширине очесывающего барабана и обращено к нему, а меньшее основание трапеции обращено к наклонной камере и равно ее ширине. При виде сбоку воздуховод выполнен в виде параллелограмма, при этом его вход по высоте превышает расстояние между обтекателем и очесывающим барабаном, а выход направлен под нижнюю часть первой четверти барабана транспортера наклонной камеры. Использование изобретения позволяет обеспечить надежное протекание технологического процесса очесывающего устройства при повышении скорости движения комбайна и увеличению производительности труда.(72) Астафьев Владимир Леонидович Иванченко Павел Григорьевич Мусин Владимир Васильевич Муслимов Николай Муслимович Малыгин Сергей Леонидович Мамедов Микаил Мурад Оглы(73) Товарищество с ограниченной ответственностью Казахский научноисследовательский институт механизации и электрификации сельского хозяйства(57) Изобретение относится к сельскохозяйственному машиностроению, а именно к конструкции очесывающих устройств,используемых для очесывания растений на корню. Очесывающее устройство состоит из рамы, на которой установлен на подшипниковых опорах очесывающий барабан с гребенками, обтекателя,закрывающего поверхность барабана по всей его длине. На корпусе очесывающего барабана закреплены гребенки. Корпус представляет собой восьмигранную призму, к ребрам которой крепятся 30710 Изобретение относится к сельскохозяйственному машиностроению, а именно к конструкции очесывающих устройств,используемых для очесывания растений на корню. Известно техническое решение для обмолота сельскохозяйственных культур на корню,содержащее очесывающий транспортер с зубьями,выполненный в виде бесконечной ленты с гребенками, охватывающей нижний и верхний валы,вентилятор, выходное окно, которое направлено вдоль транспортера по всей его ширине, переднюю и заднюю направляющие секции, отсекатель и шнек(Патент СССР 1837737, кл. 01 41/08, 1993). Недостатком устройства является сложность конструкции, повышенные потери убираемой культуры, высокая материалоемкость, малая ширина захвата, и не достаточная производительность уборочных работ. Известно очесывающее устройство для уборки способом очеса различных сельскохозяйственных культур на корню, содержащее крепящуюся к наклонной камере комбайна копирующую платформу с опорными башмаками, шнеком и очесывающим модулем, состоящим из двух очесывающих барабанов, установленных в кожухе. Модуль шарнирно смонтирован на подвесках с возможностью поворота вокруг оси очесывающего барабана и связан с регулируемыми тягами. Подвески шарнирно и через гидроцилиндры связаны с копирующей платформой. На подвесках установлен указатель угла атаки, выполненный в виде стрелки (Патент 2056086 кл. 01 41/08,1996). Недостатком устройства является высокая энергоемкость, повышенные потери убираемой культуры, высокая материалоемкость и не достаточная производительность уборочных работ. Наиболее близким к предполагаемому изобретению является очесывающее устройство,состоящее из рамы, на которой установлены на подшипниковых опорах очесывающий барабан с гребенками и шнек, обтекателя, закрывающего поверхность барабана по всей его длине, крышек. На корпусе очесывающего барабана закреплены гребенки. Корпус представляет собой восьмигранную призму, к ребрам которой крепятся гребенки. Гребенки выполнены в виде многозубовой штамповочно-сварной детали,обеспечивающей захват стебля, при этом каждый зуб снабжен ребром для сохранения формы зуба и установлен с возможностью регулирования переднего угла относительно оси крепления, шнек выполнен в виде цилиндра, на концевых участках которого имеются спирали левого и правого направления витков, для подачи очесываемой массы в центральную часть устройства. В крышке выполнены окна, закрытые сеткой, для выхода части воздушного потока, создаваемого очесывающим барабаном (прототип). (Патент 2471331 С 2. кл. 01 41/08, 2013). Данная конструкция очесывающего устройства решает задачу снижения энергоемкости,материалоемкости и потерь убираемой культуры. 2 Однако при этом она имеет следующий недостаток при повышении скорости движения комбайна происходит накапливание очесываемой массы между шнеком жатки и транспортером наклонной камеры,что приводит к нарушению технологического процесса и снижению производительности уборочных работ. Заявляемое изобретение решает задачу надежного протекания технологического процесса при повышении скорости движения комбайна и увеличению производительности труда. Сущность изобретения заключается в том, что очесывающее устройство включает раму, на которой установлен на подшипниковых опорах очесывающий барабан с закрепленными на корпусе гребенками, обтекатель, закрывающий поверхность барабана по всей его длине. Корпус представляет собой восьмигранную призму, к ребрам которой крепятся гребенки,выполненные в виде многозубовой штамповочно-сварной детали,обеспечивающей захват стебля, при этом каждый зуб снабжен ребром для сохранения формы зуба и установлен с возможностью регулирования переднего угла относительно оси крепления. За очесывающим барабаном расположен воздуховод,выполненный в виде короба, закрепленный на раме и имеющий форму равнобедренной трапеции при виде сверху. Большее основание трапеции равно ширине очесывающего барабана и обращено к нему,а меньшее основание трапеции обращено к наклонной камере и равно ее ширине. При виде сбоку воздуховод выполнен в виде параллелограмма, при этом его вход по высоте превышает расстояние между обтекателем и очесывающим барабаном, а выход направлен под нижнюю часть первой четверти барабана транспортера наклонной камеры. Общими признаками заявляемого изобретения и прототипа является то, что очесывающее устройство состоит из рамы, на которой установлен на подшипниковых опорах очесывающий барабан с гребенками, обтекателя, закрывающего поверхность барабана по всей его длине. На корпусе очесывающего барабана закреплены гребенки. Корпус представляет собой восьмигранную призму,к ребрам которой крепятся гребенки, выполненные в виде многозубовой штамповочно-сварной детали,обеспечивающей захват стебля, при этом каждый зуб снабжен ребром для сохранения формы зуба и установлен с возможностью регулирования переднего угла относительно оси крепления. Отличительными признаками заявляемого изобретения от прототипа является то, что за очесывающим барабаном расположен воздуховод,выполненный в виде короба, закрепленный на раме и имеющий форму равнобедренной трапеции при виде сверху. Большее основание трапеции равно ширине очесывающего барабана и обращено к нему,а меньшее основание трапеции обращено к наклонной камере и равно ее ширине. При виде сбоку воздуховод выполнен в виде параллелограмма, при этом его вход по высоте превышает расстояние между обтекателем и 30710 очесывающим барабаном, а выход направлен под нижнюю часть первой четверти барабана транспортера наклонной камеры. Именно этот отличительный признак обеспечивает оптимальные условия попадания очесываемой массы под транспортер наклонной камеры, надежное протекание технологического процесса при повышении скорости движения комбайна и увеличению производительности труда. На фиг.1 изображено предлагаемое очесывающее устройство, вид сверху на фиг.2 изображено предлагаемое очесывающее устройство, вид сбоку. Очесывающее устройство состоит из рамы 1, на которой установлен на подшипниковых опорах очесывающий барабан 2 с гребенками 3, обтекателя 4, закрывающего поверхность барабана по всей его длине, воздуховода 5, выполненного в виде короба,закрепленного на раме 1 и имеющего форму равнобедренной трапеции при виде сверху. Большее основание трапеции равно ширине очесывающего барабана 2 и обращено к нему, а меньшее основание трапеции обращено к наклонной камере и равно ее ширине. При виде сбоку воздуховод 5 выполнен в виде параллелограмма, при этом его вход по высоте превышает расстояние между обтекателем 4 и очесывающим барабаном 2, а выход направлен под нижнюю часть первой четверти барабана 6 транспортера 7 наклонной камеры 8. Очесывающее устройство работает следующим образом. При движении устройства по полю стебли растений захватываются гребенками 3, попадают в щель между вращающимся барабаном 2 и обтекателем 4 и протягиваются снизу вверх зубьями гребенки 3 очесывающего барабана 2, освобождаясь от зерна. Растительная масса, которая образовалась в результате очеса стеблей, под действием центробежных сил, сил инерции и воздушного потока перемещается по воздуховоду 5 в центральную часть устройства к транспортеру 7,наклонной камеры 8, где она передается в молотилку комбайна для дальнейшей переработки. Использование изобретения позволяет обеспечить надежное протекание технологического процесса очесывающего устройства при повышении скорости движения комбайна и увеличению производительности труда. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Очесывающее устройство, состоящее из рамы,на которой установлен на подшипниковых опорах очесывающий барабан с гребенками, обтекателя,закрывающего поверхность барабана по всей его длине, при этом корпус представляет собой восьмигранную призму, к ребрам которой крепятся гребенки, выполненные в виде многозубовой штамповочно-сварной детали, обеспечивающей захват стебля, при этом каждый зуб снабжен ребром для сохранения формы зуба и установлен с возможностью регулирования переднего угла относительно оси крепления, отличающееся тем,что за очесывающим барабаном расположен воздуховод, выполненный в виде короба,закрепленный на раме и имеющий форму равнобедренной трапеции при виде сверху, при этом большее основание трапеции равно ширине очесывающего барабана и обращено к нему, а меньшее основание трапеции обращено к наклонной камере и равно ее ширине, а при виде сбоку воздуховод выполнен в виде параллелограмма, при этом его вход по высоте превышает расстояние между обтекателем и очесывающим барабаном, а выход направлен под нижнюю часть первой четверти барабана транспортера наклонной камеры.
