Устройство для уборки зерновых культур методом очеса при прямом комбайнировании

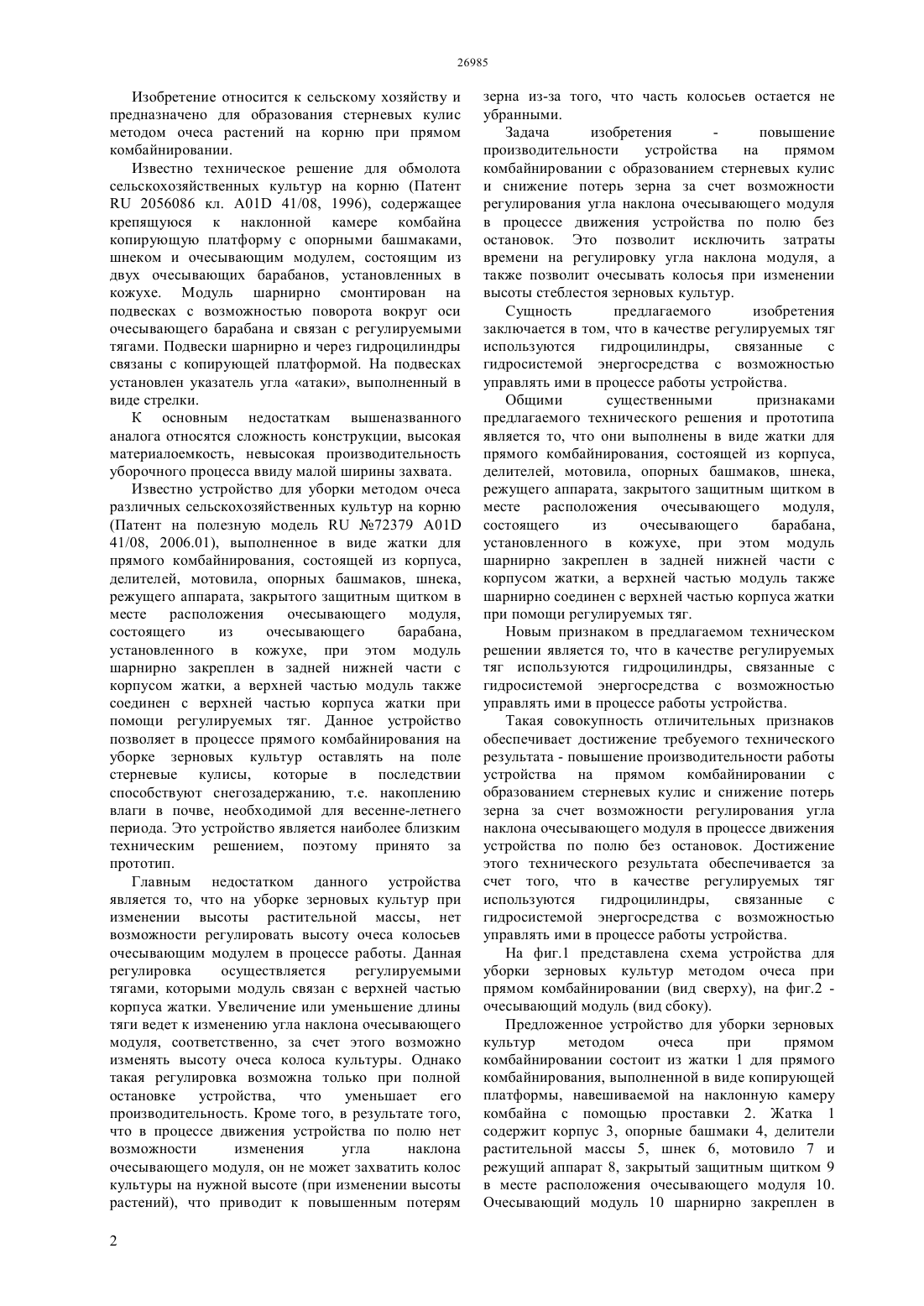

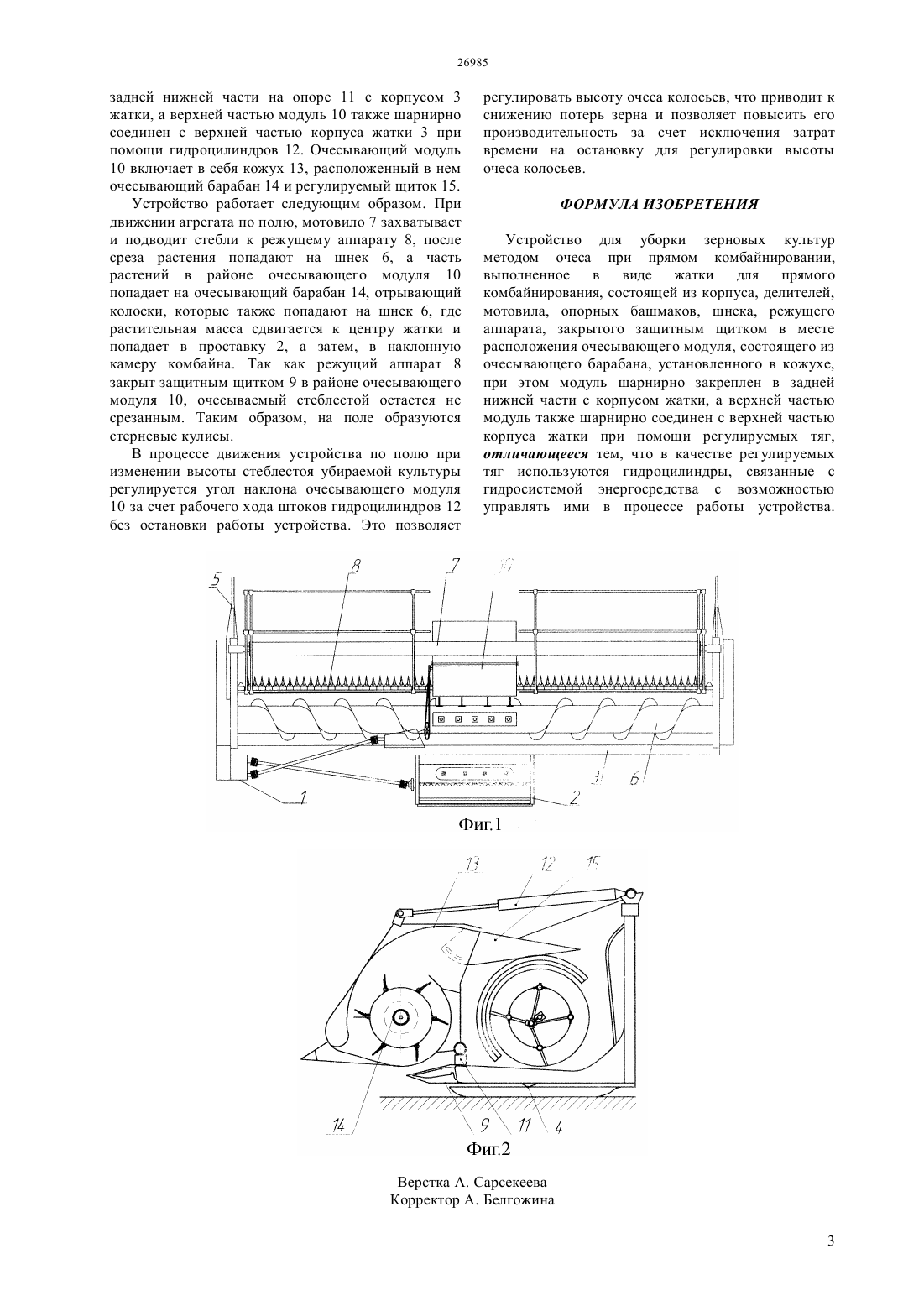

(51) 01 41/08 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ модуль также шарнирно соединен с верхней частью корпуса жатки при помощи регулируемых тяг. Сущность предлагаемого изобретения заключается в том, что в качестве регулируемых тяг используются гидроцилиндры,связанные с гидросистемой энергосредства с возможностью управлять ими в процессе работы устройства. Технический результат повышение производительности работы устройства на прямом комбайнировании с образованием стерневых кулис и снижение потерь зерна за счет возможности регулирования угла наклона очесывающего модуля в процессе движения устройства по полю без остановок. Достижение этого технического результата обеспечивается за счет того, что в качестве регулируемых тяг используются гидроцилиндры, связанные с гидросистемой энергосредства с возможностью управлять ими в процессе работы устройства. В процессе движения устройства по полю при изменении высоты стеблестоя убираемой культуры регулируется угол наклона очесывающего модуля за счет рабочего хода штоков гидроцилиндров без остановки работы устройства. Это позволяет исключить затраты времени на остановку и снизить потери зерна, за счет очеса колосовой части культуры на различной высоте.(72) Моисеенко Олег Викторович Жантугулов Талгат Жаксубаевич Калиев Бейбит Кансбаевич(73) Республиканское государственное предприятие на праве хозяйственного ведения Костанайский государственный университет им. А. Байтурсынова Министерства образования и науки Республики Казахстан(54) УСТРОЙСТВО ДЛЯ УБОРКИ ЗЕРНОВЫХ КУЛЬТУР МЕТОДОМ ОЧЕСА ПРИ ПРЯМОМ КОМБАЙНИРОВАНИИ(57) Изобретение относится к сельскому хозяйству и предназначено для образования стерневых кулис методом очеса растений на корню при прямом комбайнировании. Устройство для уборки зерновых культур методом очеса при прямом комбайнировании,выполненное в виде жатки для прямого комбайнирования, состоящей из корпуса, делителей,мотовила, опорных башмаков, шнека, режущего аппарата, закрытого защитным щитком в месте расположения очесывающего модуля, состоящего из очесывающего барабана, установленного в кожухе,при этом модуль шарнирно закреплен в задней нижней части с , корпусом жатки, а верхней частью Изобретение относится к сельскому хозяйству и предназначено для образования стерневых кулис методом очеса растений на корню при прямом комбайнировании. Известно техническое решение для обмолота сельскохозяйственных культур на корню (Патент 2056086 кл. А 01 41/08, 1996), содержащее крепящуюся к наклонной камере комбайна копирующую платформу с опорными башмаками,шнеком и очесывающим модулем, состоящим из двух очесывающих барабанов, установленных в кожухе. Модуль шарнирно смонтирован на подвесках с возможностью поворота вокруг оси очесывающего барабана и связан с регулируемыми тягами. Подвески шарнирно и через гидроцилиндры связаны с копирующей платформой. На подвесках установлен указатель угла атаки, выполненный в виде стрелки. К основным недостаткам вышеназванного аналога относятся сложность конструкции, высокая материалоемкость, невысокая производительность уборочного процесса ввиду малой ширины захвата. Известно устройство для уборки методом очеса различных сельскохозяйственных культур на корню(Патент на полезную модель 72379 01 41/08, 2006.01), выполненное в виде жатки для прямого комбайнирования, состоящей из корпуса,делителей, мотовила, опорных башмаков, шнека,режущего аппарата, закрытого защитным щитком в месте расположения очесывающего модуля,состоящего из очесывающего барабана,установленного в кожухе, при этом модуль шарнирно закреплен в задней нижней части с корпусом жатки, а верхней частью модуль также соединен с верхней частью корпуса жатки при помощи регулируемых тяг. Данное устройство позволяет в процессе прямого комбайнирования на уборке зерновых культур оставлять на поле стерневые кулисы, которые в последствии способствуют снегозадержанию, т.е. накоплению влаги в почве, необходимой для весенне-летнего периода. Это устройство является наиболее близким техническим решением, поэтому принято за прототип. Главным недостатком данного устройства является то, что на уборке зерновых культур при изменении высоты растительной массы, нет возможности регулировать высоту очеса колосьев очесывающим модулем в процессе работы. Данная регулировка осуществляется регулируемыми тягами, которыми модуль связан с верхней частью корпуса жатки. Увеличение или уменьшение длины тяги ведет к изменению угла наклона очесывающего модуля, соответственно, за счет этого возможно изменять высоту очеса колоса культуры. Однако такая регулировка возможна только при полной остановке устройства, что уменьшает его производительность. Кроме того, в результате того,что в процессе движения устройства по полю нет возможности изменения угла наклона очесывающего модуля, он не может захватить колос культуры на нужной высоте (при изменении высоты растений), что приводит к повышенным потерям 2 зерна из-за того, что часть колосьев остается не убранными. Задача изобретения повышение производительности устройства на прямом комбайнировании с образованием стерневых кулис и снижение потерь зерна за счет возможности регулирования угла наклона очесывающего модуля в процессе движения устройства по полю без остановок. Это позволит исключить затраты времени на регулировку угла наклона модуля, а также позволит очесывать колосья при изменении высоты стеблестоя зерновых культур. Сущность предлагаемого изобретения заключается в том, что в качестве регулируемых тяг используются гидроцилиндры,связанные с гидросистемой энергосредства с возможностью управлять ими в процессе работы устройства. Общими существенными признаками предлагаемого технического решения и прототипа является то, что они выполнены в виде жатки для прямого комбайнирования, состоящей из корпуса,делителей, мотовила, опорных башмаков, шнека,режущего аппарата, закрытого защитным щитком в месте расположения очесывающего модуля,состоящего из очесывающего барабана,установленного в кожухе, при этом модуль шарнирно закреплен в задней нижней части с корпусом жатки, а верхней частью модуль также шарнирно соединен с верхней частью корпуса жатки при помощи регулируемых тяг. Новым признаком в предлагаемом техническом решении является то, что в качестве регулируемых тяг используются гидроцилиндры, связанные с гидросистемой энергосредства с возможностью управлять ими в процессе работы устройства. Такая совокупность отличительных признаков обеспечивает достижение требуемого технического результата - повышение производительности работы устройства на прямом комбайнировании с образованием стерневых кулис и снижение потерь зерна за счет возможности регулирования угла наклона очесывающего модуля в процессе движения устройства по полю без остановок. Достижение этого технического результата обеспечивается за счет того, что в качестве регулируемых тяг используются гидроцилиндры,связанные с гидросистемой энергосредства с возможностью управлять ими в процессе работы устройства. На фиг.1 представлена схема устройства для уборки зерновых культур методом очеса при прямом комбайнировании (вид сверху), на фиг.2 очесывающий модуль (вид сбоку). Предложенное устройство для уборки зерновых культур методом очеса при прямом комбайнировании состоит из жатки 1 для прямого комбайнирования, выполненной в виде копирующей платформы, навешиваемой на наклонную камеру комбайна с помощью проставки 2. Жатка 1 содержит корпус 3, опорные башмаки 4, делители растительной массы 5, шнек 6, мотовило 7 и режущий аппарат 8, закрытый защитным щитком 9 в месте расположения очесывающего модуля 10. Очесывающий модуль 10 шарнирно закреплен в задней нижней части на опоре 11 с корпусом 3 жатки, а верхней частью модуль 10 также шарнирно соединен с верхней частью корпуса жатки 3 при помощи гидроцилиндров 12. Очесывающий модуль 10 включает в себя кожух 13, расположенный в нем очесывающий барабан 14 и регулируемый щиток 15. Устройство работает следующим образом. При движении агрегата по полю, мотовило 7 захватывает и подводит стебли к режущему аппарату 8, после среза растения попадают на шнек 6, а часть растений в районе очесывающего модуля 10 попадает на очесывающий барабан 14, отрывающий колоски, которые также попадают на шнек 6, где растительная масса сдвигается к центру жатки и попадает в проставку 2, а затем, в наклонную камеру комбайна. Так как режущий аппарат 8 закрыт защитным щитком 9 в районе очесывающего модуля 10, очесываемый стеблестой остается не срезанным. Таким образом, на поле образуются стерневые кулисы. В процессе движения устройства по полю при изменении высоты стеблестоя убираемой культуры регулируется угол наклона очесывающего модуля 10 за счет рабочего хода штоков гидроцилиндров 12 без остановки работы устройства. Это позволяет регулировать высоту очеса колосьев, что приводит к снижению потерь зерна и позволяет повысить его производительность за счет исключения затрат времени на остановку для регулировки высоты очеса колосьев. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для уборки зерновых культур методом очеса при прямом комбайнировании,выполненное в виде жатки для прямого комбайнирования, состоящей из корпуса, делителей,мотовила, опорных башмаков, шнека, режущего аппарата, закрытого защитным щитком в месте расположения очесывающего модуля, состоящего из очесывающего барабана, установленного в кожухе,при этом модуль шарнирно закреплен в задней нижней части с корпусом жатки, а верхней частью модуль также шарнирно соединен с верхней частью корпуса жатки при помощи регулируемых тяг,отличающееся тем, что в качестве регулируемых тяг используются гидроцилиндры, связанные с гидросистемой энергосредства с возможностью управлять ими в процессе работы устройства.
