Способ регулируемого выправления кренов высотных зданий

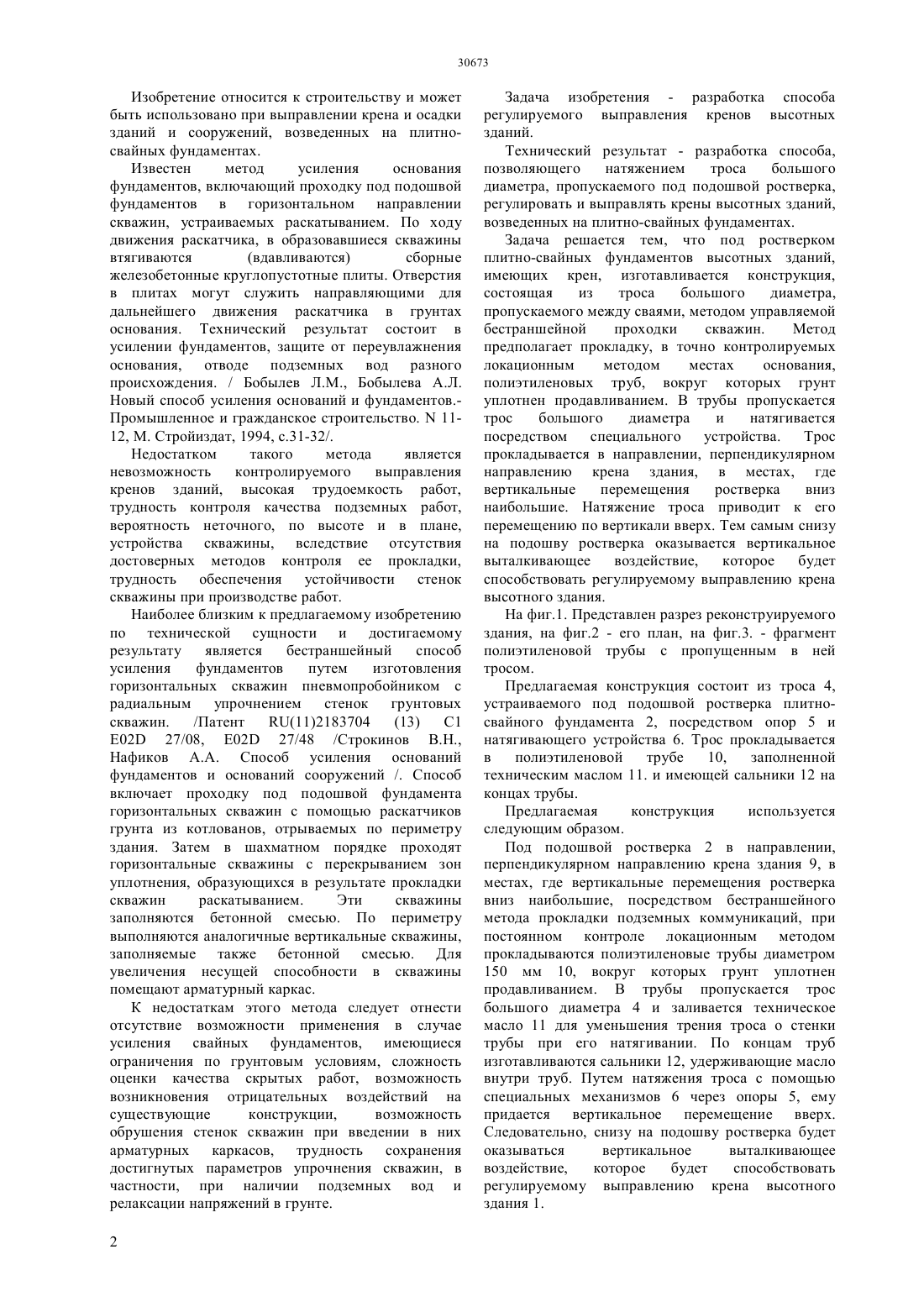

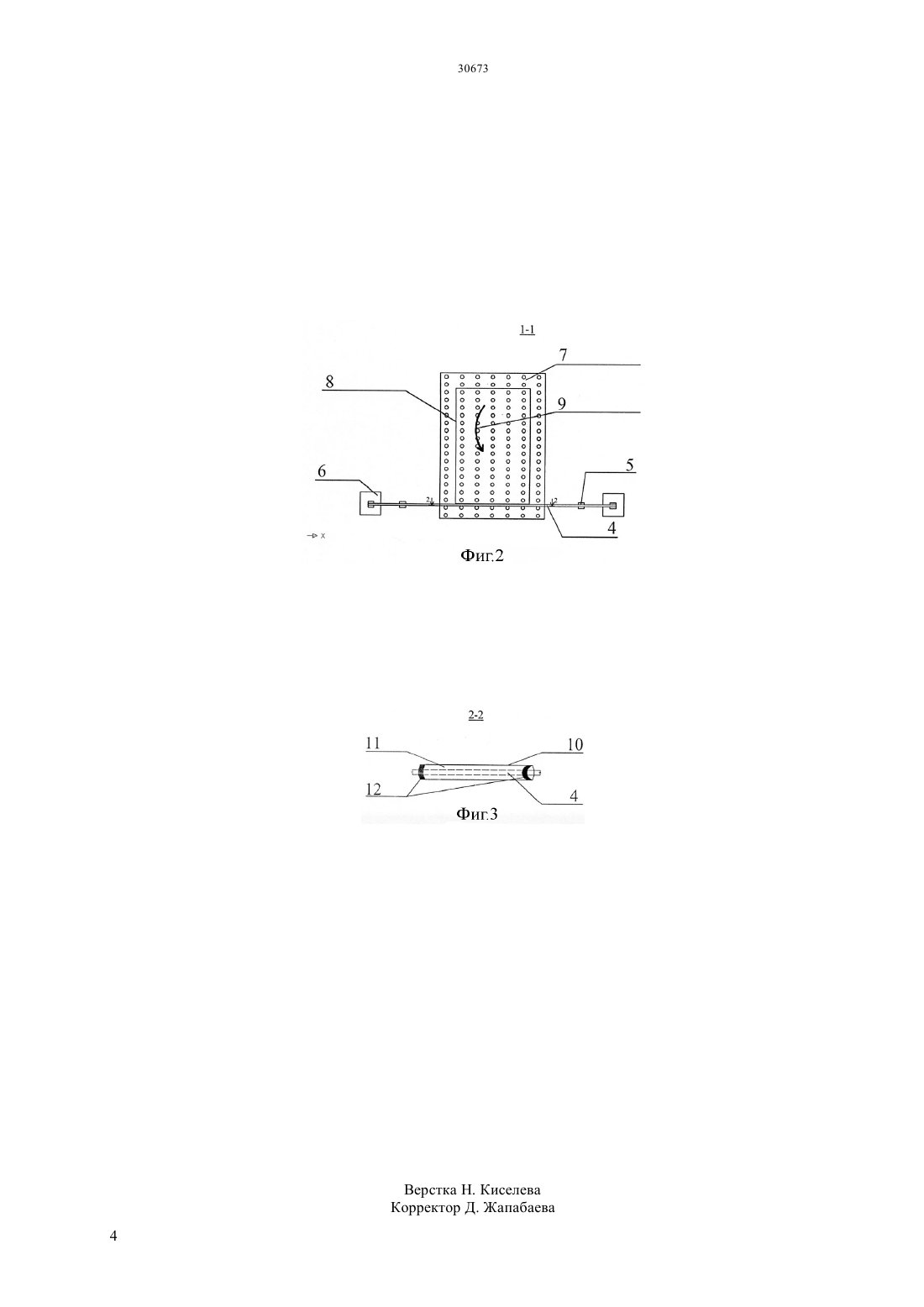

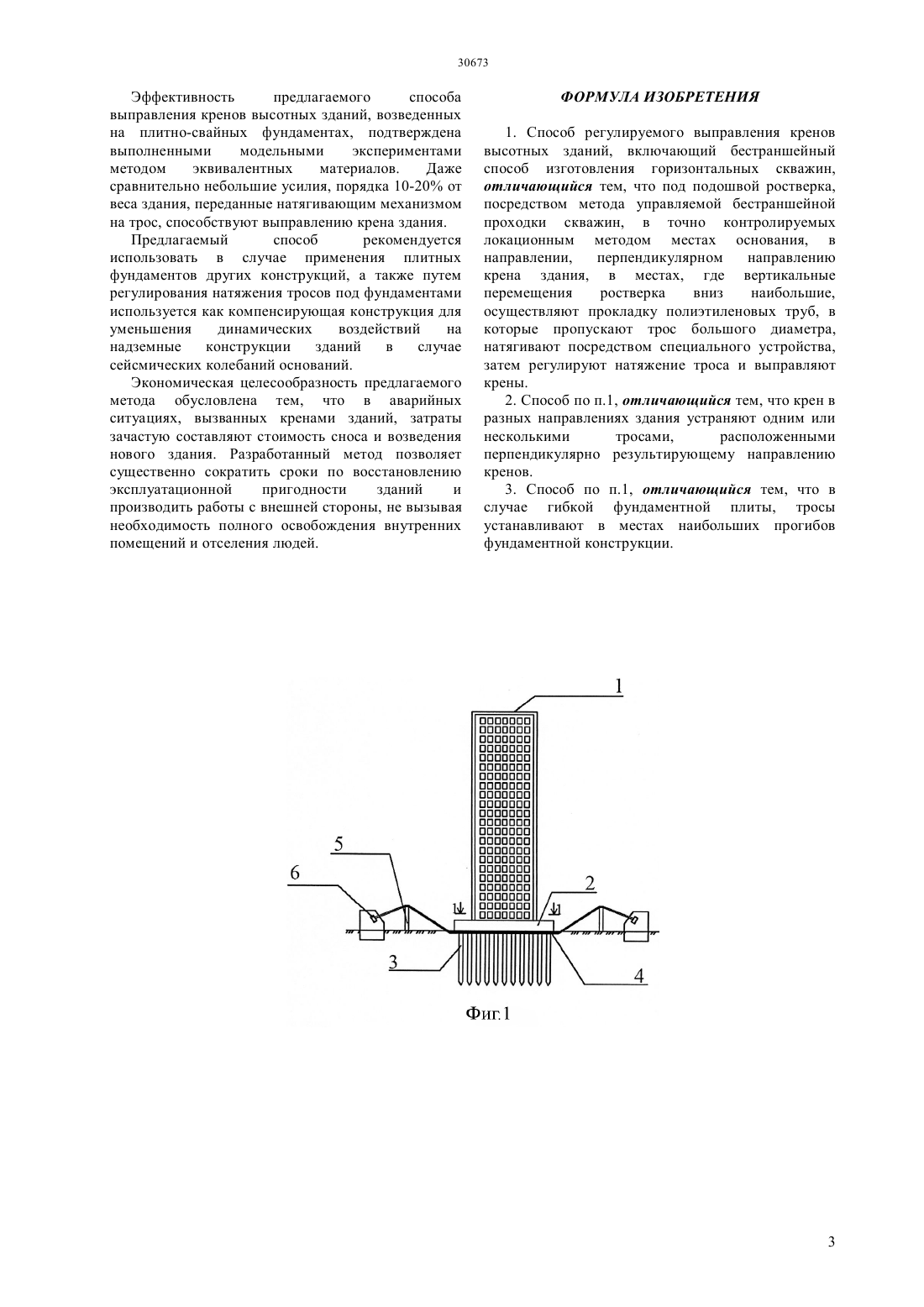

(51) 02 27/08 (2006.01) 02 27/48 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ большого диаметра и натягивается посредством натягивающего устройства. Трос прокладывается в направлении,перпендикулярном направлению крена здания, в местах, где вертикальные перемещения ростверка вниз наибольшие. Натяжение троса приводит к его перемещению по вертикали вверх. Тем самым снизу на подошву ростверка будет оказываться вертикальное выталкивающее воздействие,которое будет способствовать регулируемому выправлению крена высотного здания. Решение направлено на повышение техникоэкономической эффективности выправления кренов высотных зданий, возведенных на плитно-свайных фундаментах. Даже сравнительно небольшие усилия, порядка 10-20 от веса здания, переданные натягивающим механизмом на трос, способствуют выправлению крена здания. Экономическая целесообразность обосновывается тем, что в аварийных ситуациях,вызванных кренами зданий, затраты зачастую составляют стоимость сноса и возведения нового здания. Разработанный метод позволяет существенно сократить сроки по восстановлению эксплуатационной пригодности зданий и производить работы с внешней стороны, не вызывая необходимость полного освобождения внутренних помещений и отселения людей.(72) Бровко Игорь Степанович Бровко Елизавета Игоревна(73) Республиканское государственное предприятие на праве хозяйственного ведения ЮжноКазахстанский государственный университет им. М. Ауэзова Министерства образования и науки Республики Казахстан(54) СПОСОБ РЕГУЛИРУЕМОГО ВЫПРАВЛЕНИЯ КРЕНОВ ВЫСОТНЫХ ЗДАНИЙ(57) Изобретение относится к строительству и может быть использовано при выправлении крена и осадки зданий и сооружений, возведенных на плитно-свайных фундаментах. В предлагаемом изобретении, под ростверком плитно-свайных фундаментов высотных зданий,имеющих крен, изготавливается конструкция,состоящая из троса большого диаметра,пропускаемого между сваями, методом управляемой бестраншейной проходки скважин. Метод предполагает прокладку, в точно контролируемых локационным методом местах основания,полиэтиленовых труб. В трубы пропускается трос Изобретение относится к строительству и может быть использовано при выправлении крена и осадки зданий и сооружений, возведенных на плитносвайных фундаментах. Известен метод усиления основания фундаментов, включающий проходку под подошвой фундаментов в горизонтальном направлении скважин, устраиваемых раскатыванием. По ходу движения раскатчика, в образовавшиеся скважины втягиваются(вдавливаются) сборные железобетонные круглопустотные плиты. Отверстия в плитах могут служить направляющими для дальнейшего движения раскатчика в грунтах основания. Технический результат состоит в усилении фундаментов, защите от переувлажнения основания, отводе подземных вод разного происхождения. / Бобылев Л.М., Бобылева А.Л. Новый способ усиления оснований и фундаментов.Промышленное и гражданское строительство.1112, М. Стройиздат, 1994, с.31-32/. Недостатком такого метода является невозможность контролируемого выправления кренов зданий, высокая трудоемкость работ,трудность контроля качества подземных работ,вероятность неточного, по высоте и в плане,устройства скважины, вследствие отсутствия достоверных методов контроля ее прокладки,трудность обеспечения устойчивости стенок скважины при производстве работ. Наиболее близким к предлагаемому изобретению по технической сущности и достигаемому результату является бестраншейный способ усиления фундаментов путем изготовления горизонтальных скважин пневмопробойником с радиальным упрочнением стенок грунтовых скважин.(13) 1 02 27/08, 02 27/48 /Строкинов В.Н.,Нафиков А.А. Способ усиления оснований фундаментов и оснований сооружений /. Способ включает проходку под подошвой фундамента горизонтальных скважин с помощью раскатчиков грунта из котлованов, отрываемых по периметру здания. Затем в шахматном порядке проходят горизонтальные скважины с перекрыванием зон уплотнения, образующихся в результате прокладки скважин раскатыванием. Эти скважины заполняются бетонной смесью. По периметру выполняются аналогичные вертикальные скважины,заполняемые также бетонной смесью. Для увеличения несущей способности в скважины помещают арматурный каркас. К недостаткам этого метода следует отнести отсутствие возможности применения в случае усиления свайных фундаментов, имеющиеся ограничения по грунтовым условиям, сложность оценки качества скрытых работ, возможность возникновения отрицательных воздействий на существующие конструкции,возможность обрушения стенок скважин при введении в них арматурных каркасов, трудность сохранения достигнутых параметров упрочнения скважин, в частности, при наличии подземных вод и релаксации напряжений в грунте. 2 Задача изобретения - разработка способа регулируемого выправления кренов высотных зданий. Технический результат - разработка способа,позволяющего натяжением троса большого диаметра, пропускаемого под подошвой ростверка,регулировать и выправлять крены высотных зданий,возведенных на плитно-свайных фундаментах. Задача решается тем, что под ростверком плитно-свайных фундаментов высотных зданий,имеющих крен, изготавливается конструкция,состоящая из троса большого диаметра,пропускаемого между сваями, методом управляемой бестраншейной проходки скважин. Метод предполагает прокладку, в точно контролируемых локационным методом местах основания,полиэтиленовых труб, вокруг которых грунт уплотнен продавливанием. В трубы пропускается трос большого диаметра и натягивается посредством специального устройства. Трос прокладывается в направлении, перпендикулярном направлению крена здания, в местах, где вертикальные перемещения ростверка вниз наибольшие. Натяжение троса приводит к его перемещению по вертикали вверх. Тем самым снизу на подошву ростверка оказывается вертикальное выталкивающее воздействие,которое будет способствовать регулируемому выправлению крена высотного здания. На фиг.1. Представлен разрез реконструируемого здания, на фиг.2 - его план, на фиг.3. - фрагмент полиэтиленовой трубы с пропущенным в ней тросом. Предлагаемая конструкция состоит из троса 4,устраиваемого под подошвой ростверка плитносвайного фундамента 2, посредством опор 5 и натягивающего устройства 6. Трос прокладывается в полиэтиленовой трубе 10,заполненной техническим маслом 11. и имеющей сальники 12 на концах трубы. Предлагаемая конструкция используется следующим образом. Под подошвой ростверка 2 в направлении,перпендикулярном направлению крена здания 9, в местах, где вертикальные перемещения ростверка вниз наибольшие, посредством бестраншейного метода прокладки подземных коммуникаций, при постоянном контроле локационным методом прокладываются полиэтиленовые трубы диаметром 150 мм 10, вокруг которых грунт уплотнен продавливанием. В трубы пропускается трос большого диаметра 4 и заливается техническое масло 11 для уменьшения трения троса о стенки трубы при его натягивании. По концам труб изготавливаются сальники 12, удерживающие масло внутри труб. Путем натяжения троса с помощью специальных механизмов 6 через опоры 5, ему придается вертикальное перемещение вверх. Следовательно, снизу на подошву ростверка будет оказываться вертикальное выталкивающее воздействие,которое будет способствовать регулируемому выправлению крена высотного здания 1. Эффективность предлагаемого способа выправления кренов высотных зданий, возведенных на плитно-свайных фундаментах, подтверждена выполненными модельными экспериментами методом эквивалентных материалов. Даже сравнительно небольшие усилия, порядка 10-20 от веса здания, переданные натягивающим механизмом на трос, способствуют выправлению крена здания. Предлагаемый способ рекомендуется использовать в случае применения плитных фундаментов других конструкций, а также путем регулирования натяжения тросов под фундаментами используется как компенсирующая конструкция для уменьшения динамических воздействий на надземные конструкции зданий в случае сейсмических колебаний оснований. Экономическая целесообразность предлагаемого метода обусловлена тем, что в аварийных ситуациях, вызванных кренами зданий, затраты зачастую составляют стоимость сноса и возведения нового здания. Разработанный метод позволяет существенно сократить сроки по восстановлению эксплуатационной пригодности зданий и производить работы с внешней стороны, не вызывая необходимость полного освобождения внутренних помещений и отселения людей. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ регулируемого выправления кренов высотных зданий, включающий бестраншейный способ изготовления горизонтальных скважин,отличающийся тем, что под подошвой ростверка,посредством метода управляемой бестраншейной проходки скважин, в точно контролируемых локационным методом местах основания, в направлении,перпендикулярном направлению крена здания, в местах, где вертикальные перемещения ростверка вниз наибольшие,осуществляют прокладку полиэтиленовых труб, в которые пропускают трос большого диаметра,натягивают посредством специального устройства,затем регулируют натяжение троса и выправляют крены. 2. Способ по п.1, отличающийся тем, что крен в разных направлениях здания устраняют одним или несколькими тросами,расположенными перпендикулярно результирующему направлению кренов. 3. Способ по п.1, отличающийся тем, что в случае гибкой фундаментной плиты, тросы устанавливают в местах наибольших прогибов фундаментной конструкции.
