Способ усиления фундаментов зданий и сооружений

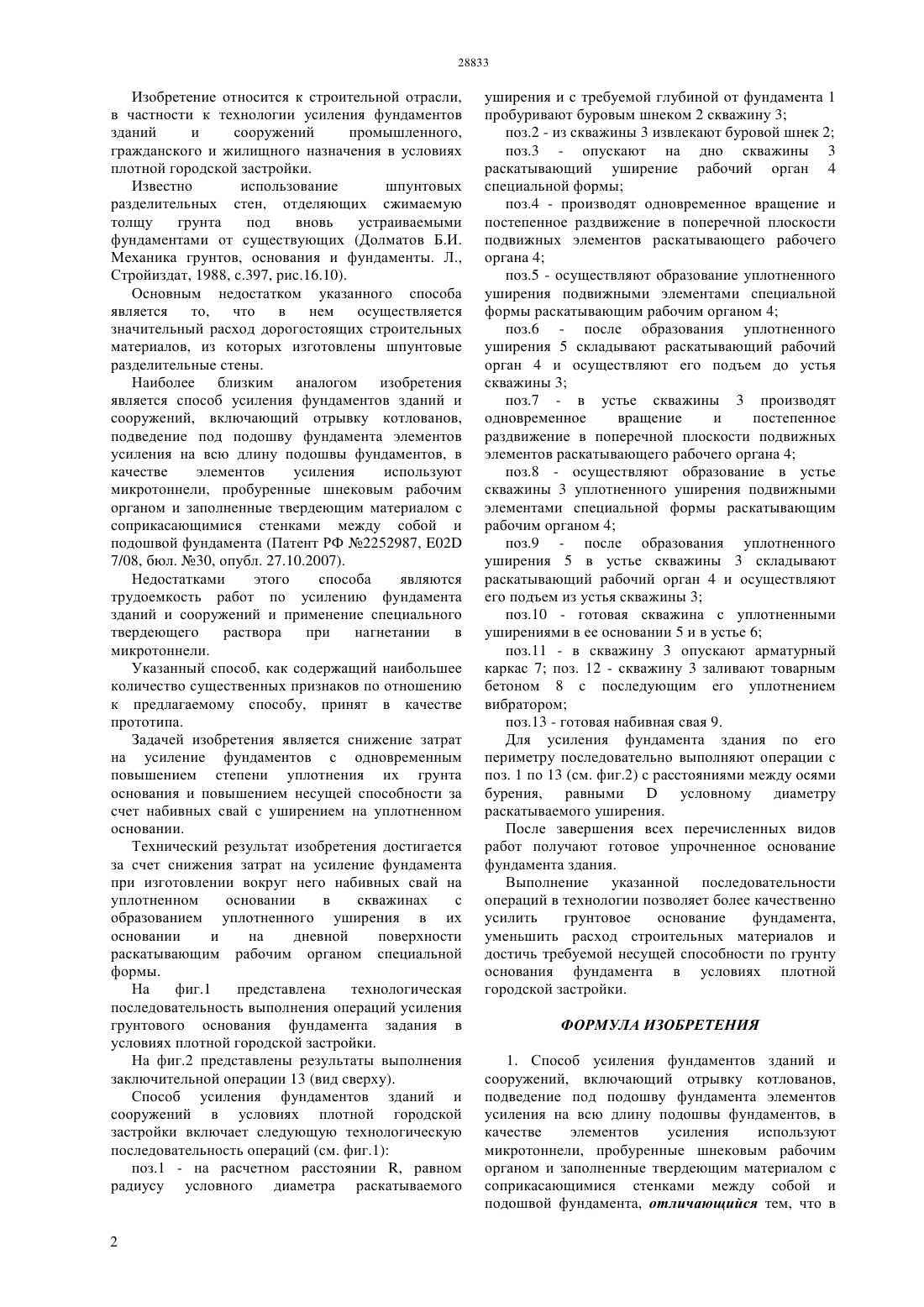

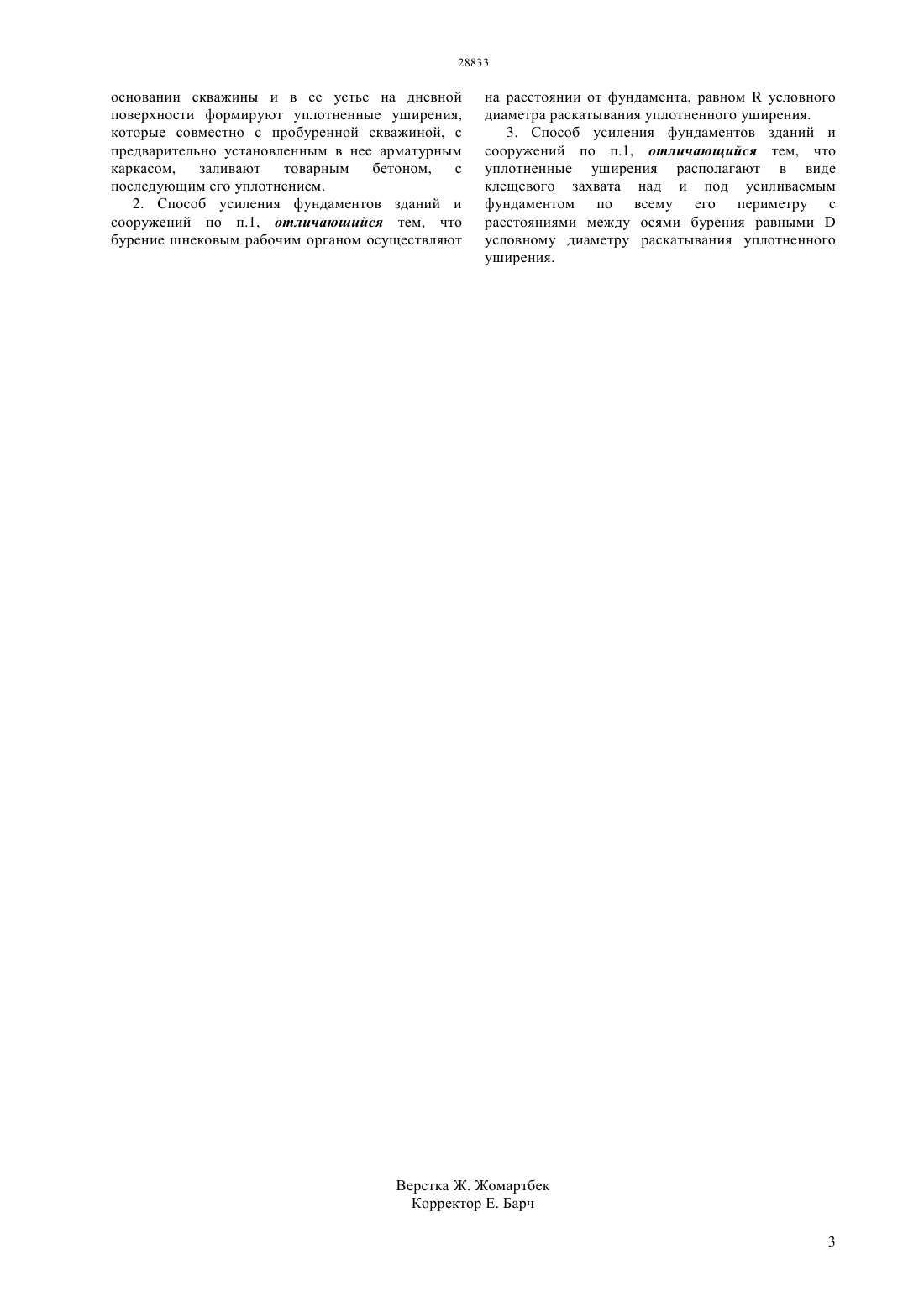

(51) 02 27/28 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ застройки включает бурение скважины шнековым рабочим органом с формированием уплотненных уширений в основании скважины и в ее устье на дневной поверхности, которые совместно с пробуренной скважиной,с предварительно установленным в нее арматурным каркасом,заливают товарным бетоном, с последующим его уплотнением, при этом бурение шнековым рабочим органом осуществляется на расстоянии от фундамента, равномусловного диаметра раскатывания уплотненного уширения, а сами уплотненные уширения располагают в виде клещевого захвата над и под усиливаемым фундаментом по всему его периметру с расстояниями между осями бурения равнымиусловному диаметру раскатывания уплотненного уширения. Технический результат изобретения достигается за счет снижения затрат на усиление фундамента при изготовлении вокруг него набивных свай на уплотненном основании в скважинах с образованием уплотненного уширения в их основании и на дневной поверхности раскатывающим рабочим органом специальной формы.(72) Грузин Владимир ВасильевичНураков Серик НураковичЖантлесов Жангобыл ХамитовичГрузин Андрей Васильевич(73) Акционерное общество Казахский агротехнический университет им. Сакена Сейфуллина(54) СПОСОБ УСИЛЕНИЯ ФУНДАМЕНТОВ ЗДАНИЙ И СООРУЖЕНИЙ(57) Изобретение относится к строительной отрасли, в частности к технологии усиления фундаментов зданий и сооружений промышленного,гражданского и жилищного назначения в условиях плотной городской застройки. Задачей изобретения является снижение затрат на усиление фундаментов с одновременным повышением степени уплотнения их грунта основания и повышением несущей способности за счет набивных свай с уширением на уплотненном основании. Способ усиления фундаментов зданий и сооружений в условиях плотной городской Изобретение относится к строительной отрасли,в частности к технологии усиления фундаментов зданий и сооружений промышленного,гражданского и жилищного назначения в условиях плотной городской застройки. Известно использование шпунтовых разделительных стен, отделяющих сжимаемую толщу грунта под вновь устраиваемыми фундаментами от существующих (Долматов Б.И. Механика грунтов, основания и фундаменты. Л.,Стройиздат, 1988, с.397, рис.16.10). Основным недостатком указанного способа является то,что в нем осуществляется значительный расход дорогостоящих строительных материалов, из которых изготовлены шпунтовые разделительные стены. Наиболее близким аналогом изобретения является способ усиления фундаментов зданий и сооружений, включающий отрывку котлованов,подведение под подошву фундамента элементов усиления на всю длину подошвы фундаментов, в качестве элементов усиления используют микротоннели, пробуренные шнековым рабочим органом и заполненные твердеющим материалом с соприкасающимися стенками между собой и подошвой фундамента (Патент РФ 2252987, 02 7/08, бюл. 30, опубл. 27.10.2007). Недостатками этого способа являются трудоемкость работ по усилению фундамента зданий и сооружений и применение специального твердеющего раствора при нагнетании в микротоннели. Указанный способ, как содержащий наибольшее количество существенных признаков по отношению к предлагаемому способу, принят в качестве прототипа. Задачей изобретения является снижение затрат на усиление фундаментов с одновременным повышением степени уплотнения их грунта основания и повышением несущей способности за счет набивных свай с уширением на уплотненном основании. Технический результат изобретения достигается за счет снижения затрат на усиление фундамента при изготовлении вокруг него набивных свай на уплотненном основании в скважинах с образованием уплотненного уширения в их основании и на дневной поверхности раскатывающим рабочим органом специальной формы. На фиг.1 представлена технологическая последовательность выполнения операций усиления грунтового основания фундамента задания в условиях плотной городской застройки. На фиг.2 представлены результаты выполнения заключительной операции 13 (вид сверху). Способ усиления фундаментов зданий и сооружений в условиях плотной городской застройки включает следующую технологическую последовательность операций (см. фиг.1) поз.1 - на расчетном расстоянии , равном радиусу условного диаметра раскатываемого уширения и с требуемой глубиной от фундамента 1 пробуривают буровым шнеком 2 скважину 3 поз.2 - из скважины 3 извлекают буровой шнек 2 поз.3 - опускают на дно скважины 3 раскатывающий уширение рабочий орган 4 специальной формы поз.4 - производят одновременное вращение и постепенное раздвижение в поперечной плоскости подвижных элементов раскатывающего рабочего органа 4 поз.5 - осуществляют образование уплотненного уширения подвижными элементами специальной формы раскатывающим рабочим органом 4 поз.6 - после образования уплотненного уширения 5 складывают раскатывающий рабочий орган 4 и осуществляют его подъем до устья скважины 3 поз.7 - в устье скважины 3 производят одновременное вращение и постепенное раздвижение в поперечной плоскости подвижных элементов раскатывающего рабочего органа 4 поз.8 - осуществляют образование в устье скважины 3 уплотненного уширения подвижными элементами специальной формы раскатывающим рабочим органом 4 поз.9 - после образования уплотненного уширения 5 в устье скважины 3 складывают раскатывающий рабочий орган 4 и осуществляют его подъем из устья скважины 3 поз.10 - готовая скважина с уплотненными уширениями в ее основании 5 и в устье 6 поз.11 - в скважину 3 опускают арматурный каркас 7 поз. 12 - скважину 3 заливают товарным бетоном 8 с последующим его уплотнением вибратором поз.13 - готовая набивная свая 9. Для усиления фундамента здания по его периметру последовательно выполняют операции с поз. 1 по 13 (см. фиг.2) с расстояниями между осями бурения, равнымиусловному диаметру раскатываемого уширения. После завершения всех перечисленных видов работ получают готовое упрочненное основание фундамента здания. Выполнение указанной последовательности операций в технологии позволяет более качественно усилить грунтовое основание фундамента,уменьшить расход строительных материалов и достичь требуемой несущей способности по грунту основания фундамента в условиях плотной городской застройки. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ усиления фундаментов зданий и сооружений, включающий отрывку котлованов,подведение под подошву фундамента элементов усиления на всю длину подошвы фундаментов, в качестве элементов усиления используют микротоннели, пробуренные шнековым рабочим органом и заполненные твердеющим материалом с соприкасающимися стенками между собой и подошвой фундамента, отличающийся тем, что в основании скважины и в ее устье на дневной поверхности формируют уплотненные уширения,которые совместно с пробуренной скважиной, с предварительно установленным в нее арматурным каркасом,заливают товарным бетоном,с последующим его уплотнением. 2. Способ усиления фундаментов зданий и сооружений по п.1, отличающийся тем, что бурение шнековым рабочим органом осуществляют на расстоянии от фундамента, равномусловного диаметра раскатывания уплотненного уширения. 3. Способ усиления фундаментов зданий и сооружений по п.1, отличающийся тем, что уплотненные уширения располагают в виде клещевого захвата над и под усиливаемым фундаментом по всему его периметру с расстояниями между осями бурения равнымиусловному диаметру раскатывания уплотненного уширения.
