Устройство для спасения людей из высотных зданий

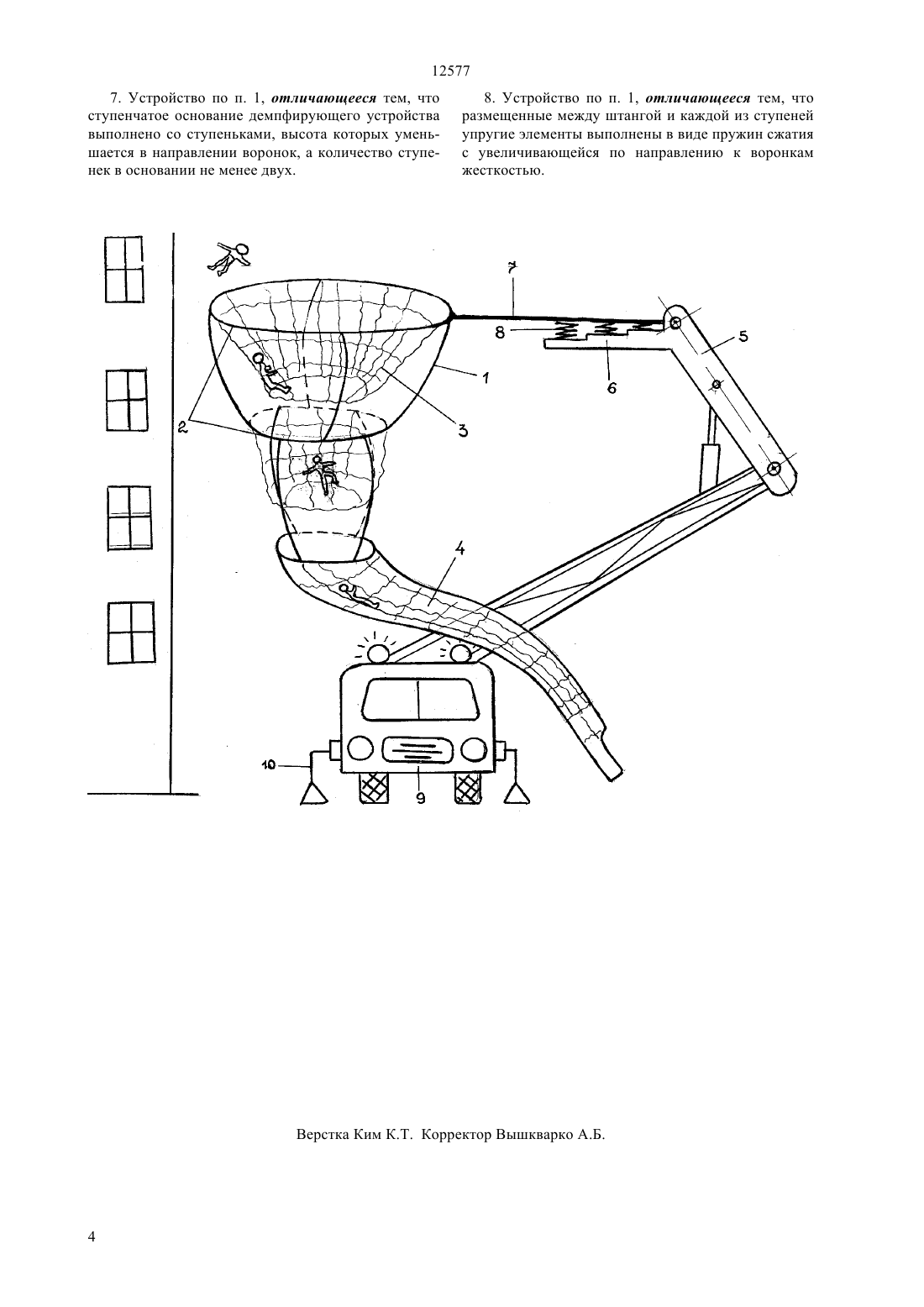

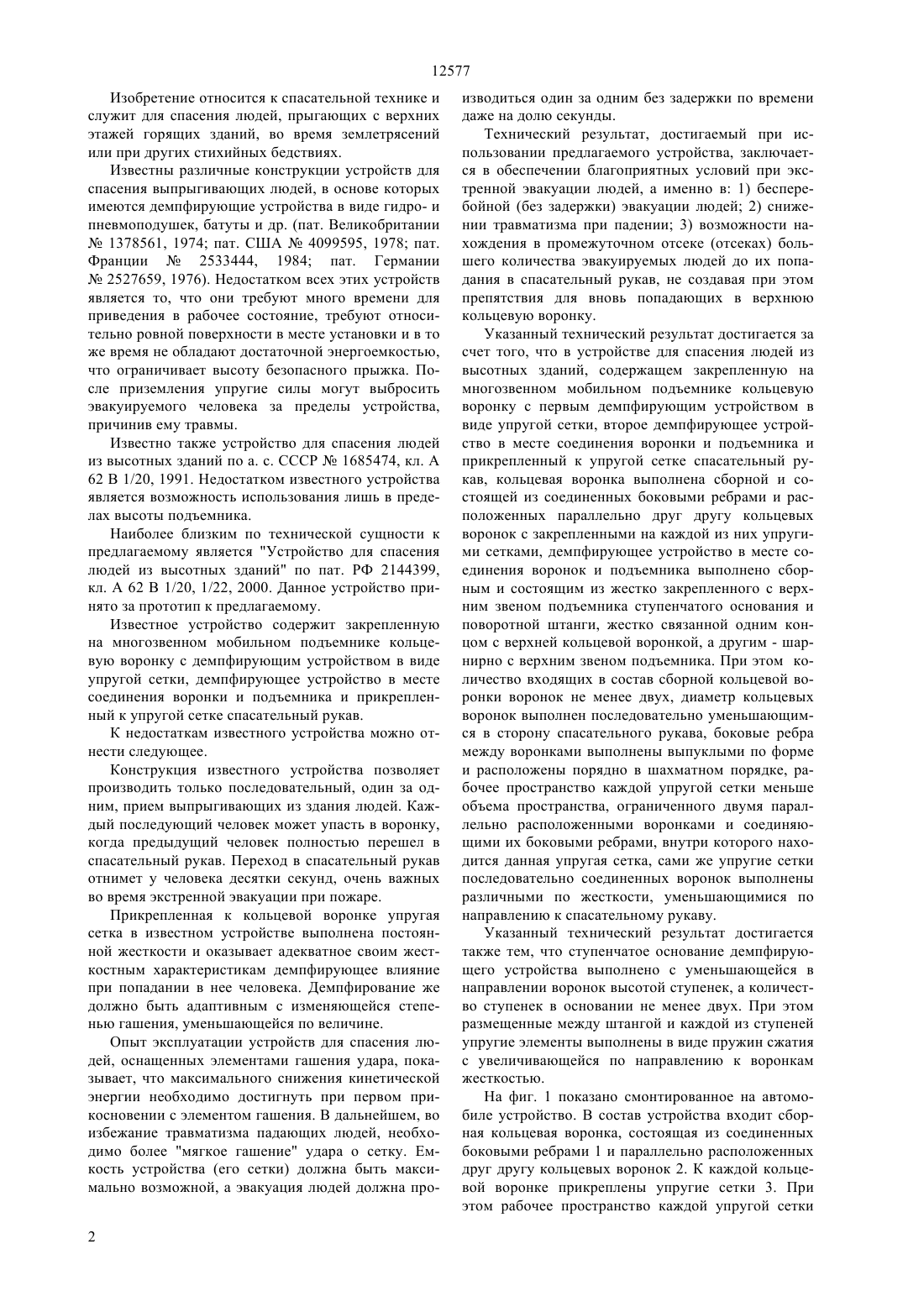

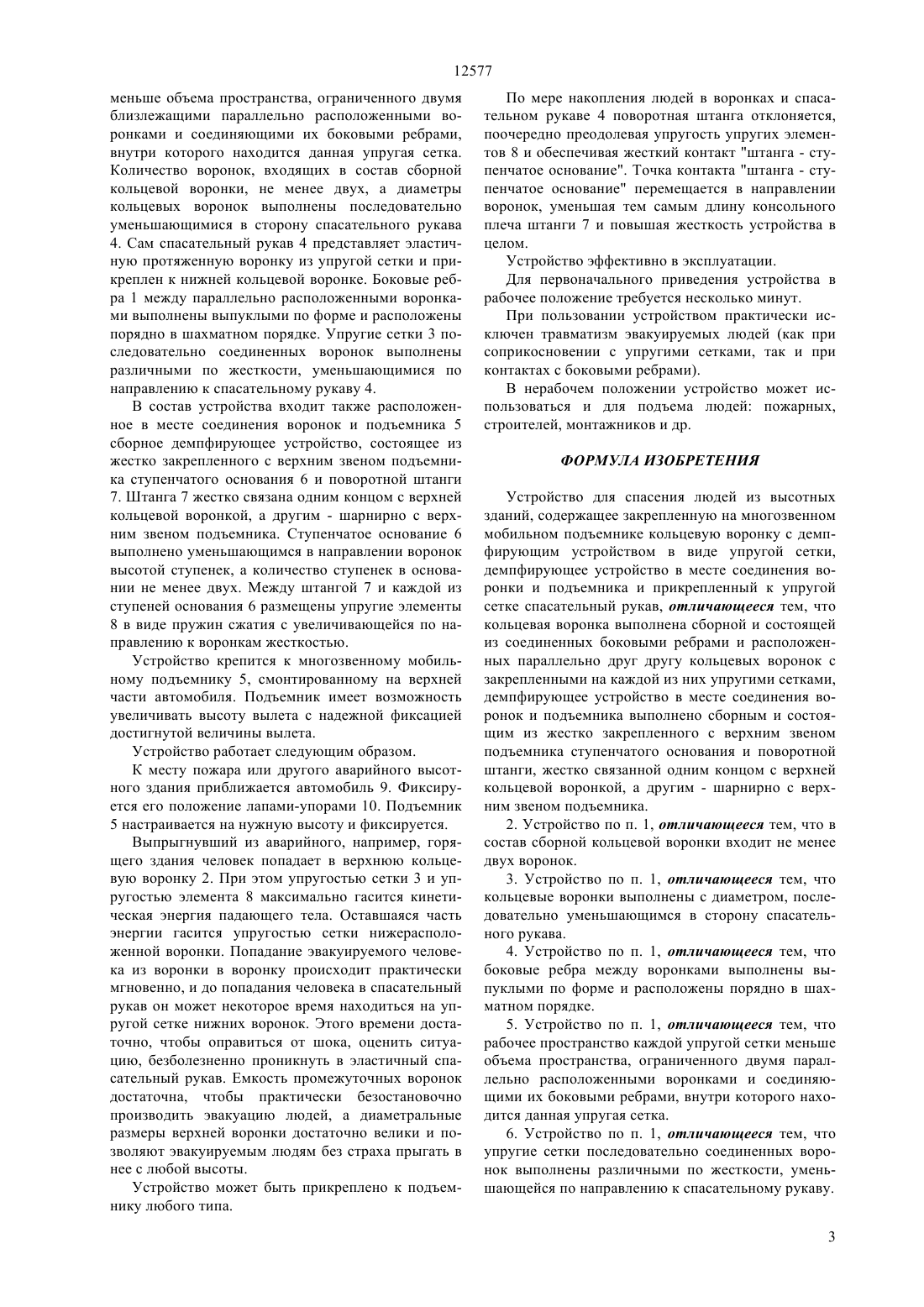

(51)7 62 1/20 ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(72) Кадыров Жаннат Нургалиевич Кадыров Байсал Жаннатович Кадыров Ильяс Жаннатович Кадырова Бахыт Балташевна Кадырова Зауре Жаннатовна Кадырова Мадина Жаннатовна Нургали Омар Жаннатулы(54) УСТРОЙСТВО ДЛЯ СПАСЕНИЯ ЛЮДЕЙ ИЗ ВЫСОТНЫХ ЗДАНИЙ(57) Изобретение относится к спасательной технике и служит для спасения людей, прыгающих с верхних этажей горящих зданий, во время землетрясений или при стихийных бедствиях. Технический результат, достигаемый при использовании предлагаемого устройства, заключает ся в обеспечении благоприятных условий при экстренной эвакуации людей. Предложено устройство для спасения людей из высотных зданий, содержащее закрепленную на многозвенном мобильном подъемнике кольцевую воронку с демпфирующим устройством в виде упругой сетки, демпфирующее устройство в месте соединения воронки и подъемника и прикрепленный к упругой сетке спасательный рукав. При этом кольцевая воронка выполнена сборной и состоящей из соединенных боковыми ребрами и расположенных параллельно друг другу кольцевых воронок с закрепленными на каждой из них упругими сетками,демпфирующее устройство в месте соединения воронок и подъемника выполнено сборным и состоящим из жестко закрепленного с верхним звеном подъемника ступенчатого основания и поворотной штанги, жестко связанной одним концом с верхней кольцевой воронкой, а другим - шарнирно с верхним звеном подъемника. 12577 Изобретение относится к спасательной технике и служит для спасения людей, прыгающих с верхних этажей горящих зданий, во время землетрясений или при других стихийных бедствиях. Известны различные конструкции устройств для спасения выпрыгивающих людей, в основе которых имеются демпфирующие устройства в виде гидро- и пневмоподушек, батуты и др. (пат. Великобритании 1378561, 1974 пат. США 4099595, 1978 пат. Франции 2533444, 1984 пат. Германии 2527659, 1976). Недостатком всех этих устройств является то, что они требуют много времени для приведения в рабочее состояние, требуют относительно ровной поверхности в месте установки и в то же время не обладают достаточной энергоемкостью,что ограничивает высоту безопасного прыжка. После приземления упругие силы могут выбросить эвакуируемого человека за пределы устройства,причинив ему травмы. Известно также устройство для спасения людей из высотных зданий по а. с. СССР 1685474, кл. А 62 В 1/20, 1991. Недостатком известного устройства является возможность использования лишь в пределах высоты подъемника. Наиболее близким по технической сущности к предлагаемому является Устройство для спасения людей из высотных зданий по пат. РФ 2144399,кл. А 62 В 1/20, 1/22, 2000. Данное устройство принято за прототип к предлагаемому. Известное устройство содержит закрепленную на многозвенном мобильном подъемнике кольцевую воронку с демпфирующим устройством в виде упругой сетки, демпфирующее устройство в месте соединения воронки и подъемника и прикрепленный к упругой сетке спасательный рукав. К недостаткам известного устройства можно отнести следующее. Конструкция известного устройства позволяет производить только последовательный, один за одним, прием выпрыгивающих из здания людей. Каждый последующий человек может упасть в воронку,когда предыдущий человек полностью перешел в спасательный рукав. Переход в спасательный рукав отнимет у человека десятки секунд, очень важных во время экстренной эвакуации при пожаре. Прикрепленная к кольцевой воронке упругая сетка в известном устройстве выполнена постоянной жесткости и оказывает адекватное своим жесткостным характеристикам демпфирующее влияние при попадании в нее человека. Демпфирование же должно быть адаптивным с изменяющейся степенью гашения, уменьшающейся по величине. Опыт эксплуатации устройств для спасения людей, оснащенных элементами гашения удара, показывает, что максимального снижения кинетической энергии необходимо достигнуть при первом прикосновении с элементом гашения. В дальнейшем, во избежание травматизма падающих людей, необходимо более мягкое гашение удара о сетку. Емкость устройства (его сетки) должна быть максимально возможной, а эвакуация людей должна про 2 изводиться один за одним без задержки по времени даже на долю секунды. Технический результат, достигаемый при использовании предлагаемого устройства, заключается в обеспечении благоприятных условий при экстренной эвакуации людей, а именно в 1) бесперебойной (без задержки) эвакуации людей 2) снижении травматизма при падении 3) возможности нахождения в промежуточном отсеке (отсеках) большего количества эвакуируемых людей до их попадания в спасательный рукав, не создавая при этом препятствия для вновь попадающих в верхнюю кольцевую воронку. Указанный технический результат достигается за счет того, что в устройстве для спасения людей из высотных зданий, содержащем закрепленную на многозвенном мобильном подъемнике кольцевую воронку с первым демпфирующим устройством в виде упругой сетки, второе демпфирующее устройство в месте соединения воронки и подъемника и прикрепленный к упругой сетке спасательный рукав, кольцевая воронка выполнена сборной и состоящей из соединенных боковыми ребрами и расположенных параллельно друг другу кольцевых воронок с закрепленными на каждой из них упругими сетками, демпфирующее устройство в месте соединения воронок и подъемника выполнено сборным и состоящим из жестко закрепленного с верхним звеном подъемника ступенчатого основания и поворотной штанги, жестко связанной одним концом с верхней кольцевой воронкой, а другим - шарнирно с верхним звеном подъемника. При этом количество входящих в состав сборной кольцевой воронки воронок не менее двух, диаметр кольцевых воронок выполнен последовательно уменьшающимся в сторону спасательного рукава, боковые ребра между воронками выполнены выпуклыми по форме и расположены порядно в шахматном порядке, рабочее пространство каждой упругой сетки меньше объема пространства, ограниченного двумя параллельно расположенными воронками и соединяющими их боковыми ребрами, внутри которого находится данная упругая сетка, сами же упругие сетки последовательно соединенных воронок выполнены различными по жесткости, уменьшающимися по направлению к спасательному рукаву. Указанный технический результат достигается также тем, что ступенчатое основание демпфирующего устройства выполнено с уменьшающейся в направлении воронок высотой ступенек, а количество ступенек в основании не менее двух. При этом размещенные между штангой и каждой из ступеней упругие элементы выполнены в виде пружин сжатия с увеличивающейся по направлению к воронкам жесткостью. На фиг. 1 показано смонтированное на автомобиле устройство. В состав устройства входит сборная кольцевая воронка, состоящая из соединенных боковыми ребрами 1 и параллельно расположенных друг другу кольцевых воронок 2. К каждой кольцевой воронке прикреплены упругие сетки 3. При этом рабочее пространство каждой упругой сетки 12577 меньше объема пространства, ограниченного двумя близлежащими параллельно расположенными воронками и соединяющими их боковыми ребрами,внутри которого находится данная упругая сетка. Количество воронок, входящих в состав сборной кольцевой воронки, не менее двух, а диаметры кольцевых воронок выполнены последовательно уменьшающимися в сторону спасательного рукава 4. Сам спасательный рукав 4 представляет эластичную протяженную воронку из упругой сетки и прикреплен к нижней кольцевой воронке. Боковые ребра 1 между параллельно расположенными воронками выполнены выпуклыми по форме и расположены порядно в шахматном порядке. Упругие сетки 3 последовательно соединенных воронок выполнены различными по жесткости, уменьшающимися по направлению к спасательному рукаву 4. В состав устройства входит также расположенное в месте соединения воронок и подъемника 5 сборное демпфирующее устройство, состоящее из жестко закрепленного с верхним звеном подъемника ступенчатого основания 6 и поворотной штанги 7. Штанга 7 жестко связана одним концом с верхней кольцевой воронкой, а другим - шарнирно с верхним звеном подъемника. Ступенчатое основание 6 выполнено уменьшающимся в направлении воронок высотой ступенек, а количество ступенек в основании не менее двух. Между штангой 7 и каждой из ступеней основания 6 размещены упругие элементы 8 в виде пружин сжатия с увеличивающейся по направлению к воронкам жесткостью. Устройство крепится к многозвенному мобильному подъемнику 5, смонтированному на верхней части автомобиля. Подъемник имеет возможность увеличивать высоту вылета с надежной фиксацией достигнутой величины вылета. Устройство работает следующим образом. К месту пожара или другого аварийного высотного здания приближается автомобиль 9. Фиксируется его положение лапами-упорами 10. Подъемник 5 настраивается на нужную высоту и фиксируется. Выпрыгнувший из аварийного, например, горящего здания человек попадает в верхнюю кольцевую воронку 2. При этом упругостью сетки 3 и упругостью элемента 8 максимально гасится кинетическая энергия падающего тела. Оставшаяся часть энергии гасится упругостью сетки нижерасположенной воронки. Попадание эвакуируемого человека из воронки в воронку происходит практически мгновенно, и до попадания человека в спасательный рукав он может некоторое время находиться на упругой сетке нижних воронок. Этого времени достаточно, чтобы оправиться от шока, оценить ситуацию, безболезненно проникнуть в эластичный спасательный рукав. Емкость промежуточных воронок достаточна, чтобы практически безостановочно производить эвакуацию людей, а диаметральные размеры верхней воронки достаточно велики и позволяют эвакуируемым людям без страха прыгать в нее с любой высоты. Устройство может быть прикреплено к подъемнику любого типа. По мере накопления людей в воронках и спасательном рукаве 4 поворотная штанга отклоняется,поочередно преодолевая упругость упругих элементов 8 и обеспечивая жесткий контакт штанга - ступенчатое основание. Точка контакта штанга - ступенчатое основание перемещается в направлении воронок, уменьшая тем самым длину консольного плеча штанги 7 и повышая жесткость устройства в целом. Устройство эффективно в эксплуатации. Для первоначального приведения устройства в рабочее положение требуется несколько минут. При пользовании устройством практически исключен травматизм эвакуируемых людей (как при соприкосновении с упругими сетками, так и при контактах с боковыми ребрами). В нерабочем положении устройство может использоваться и для подъема людей пожарных,строителей, монтажников и др. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для спасения людей из высотных зданий, содержащее закрепленную на многозвенном мобильном подъемнике кольцевую воронку с демпфирующим устройством в виде упругой сетки,демпфирующее устройство в месте соединения воронки и подъемника и прикрепленный к упругой сетке спасательный рукав, отличающееся тем, что кольцевая воронка выполнена сборной и состоящей из соединенных боковыми ребрами и расположенных параллельно друг другу кольцевых воронок с закрепленными на каждой из них упругими сетками,демпфирующее устройство в месте соединения воронок и подъемника выполнено сборным и состоящим из жестко закрепленного с верхним звеном подъемника ступенчатого основания и поворотной штанги, жестко связанной одним концом с верхней кольцевой воронкой, а другим - шарнирно с верхним звеном подъемника. 2. Устройство по п. 1, отличающееся тем, что в состав сборной кольцевой воронки входит не менее двух воронок. 3. Устройство по п. 1, отличающееся тем, что кольцевые воронки выполнены с диаметром, последовательно уменьшающимся в сторону спасательного рукава. 4. Устройство по п. 1, отличающееся тем, что боковые ребра между воронками выполнены выпуклыми по форме и расположены порядно в шахматном порядке. 5. Устройство по п. 1, отличающееся тем, что рабочее пространство каждой упругой сетки меньше объема пространства, ограниченного двумя параллельно расположенными воронками и соединяющими их боковыми ребрами, внутри которого находится данная упругая сетка. 6. Устройство по п. 1, отличающееся тем, что упругие сетки последовательно соединенных воронок выполнены различными по жесткости, уменьшающейся по направлению к спасательному рукаву. 3 12577 7. Устройство по п. 1, отличающееся тем, что ступенчатое основание демпфирующего устройства выполнено со ступеньками, высота которых уменьшается в направлении воронок, а количество ступенек в основании не менее двух. 8. Устройство по п. 1, отличающееся тем, что размещенные между штангой и каждой из ступеней упругие элементы выполнены в виде пружин сжатия с увеличивающейся по направлению к воронкам жесткостью.
