Устройство для механической очистки дна радиального отстойника

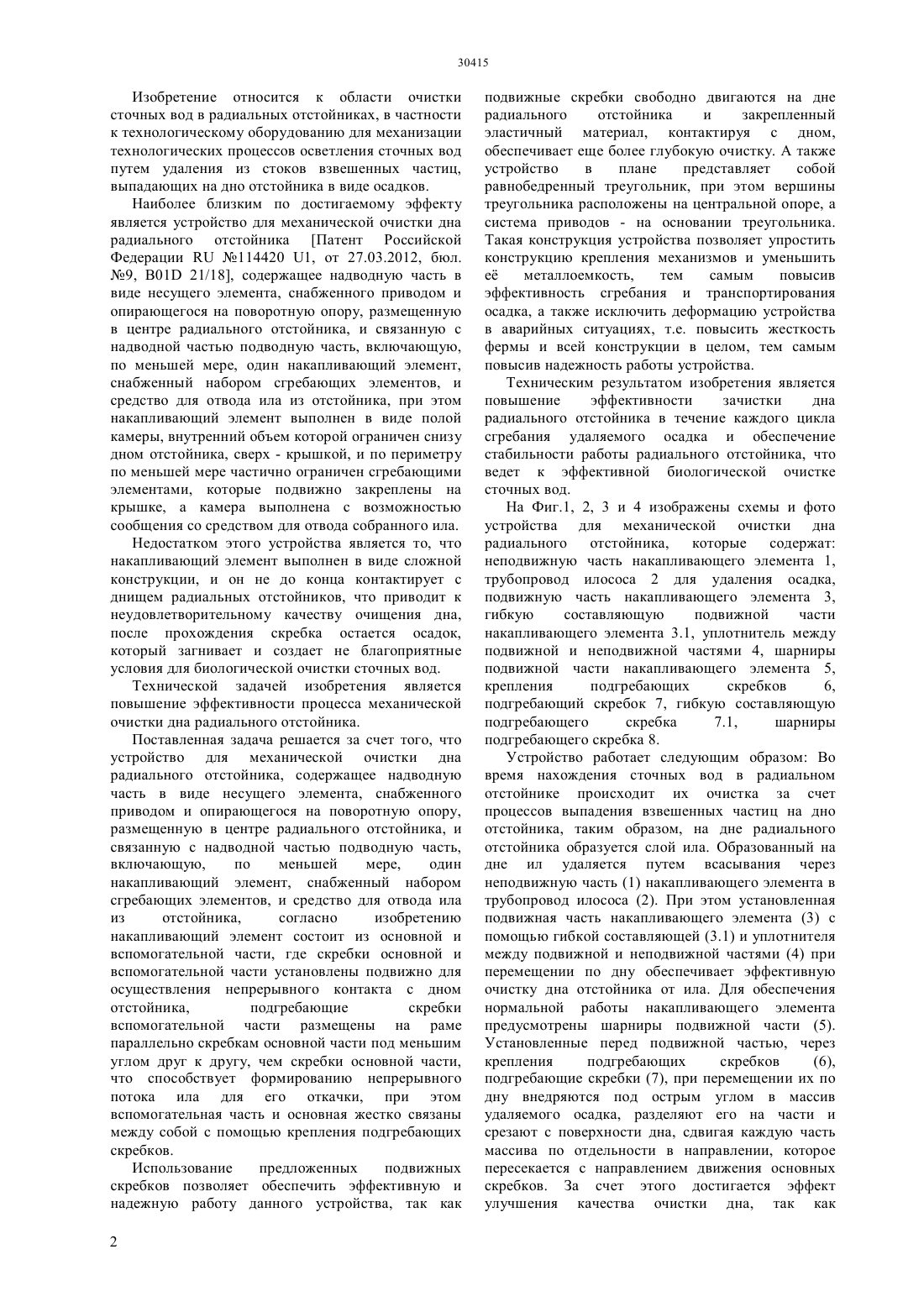

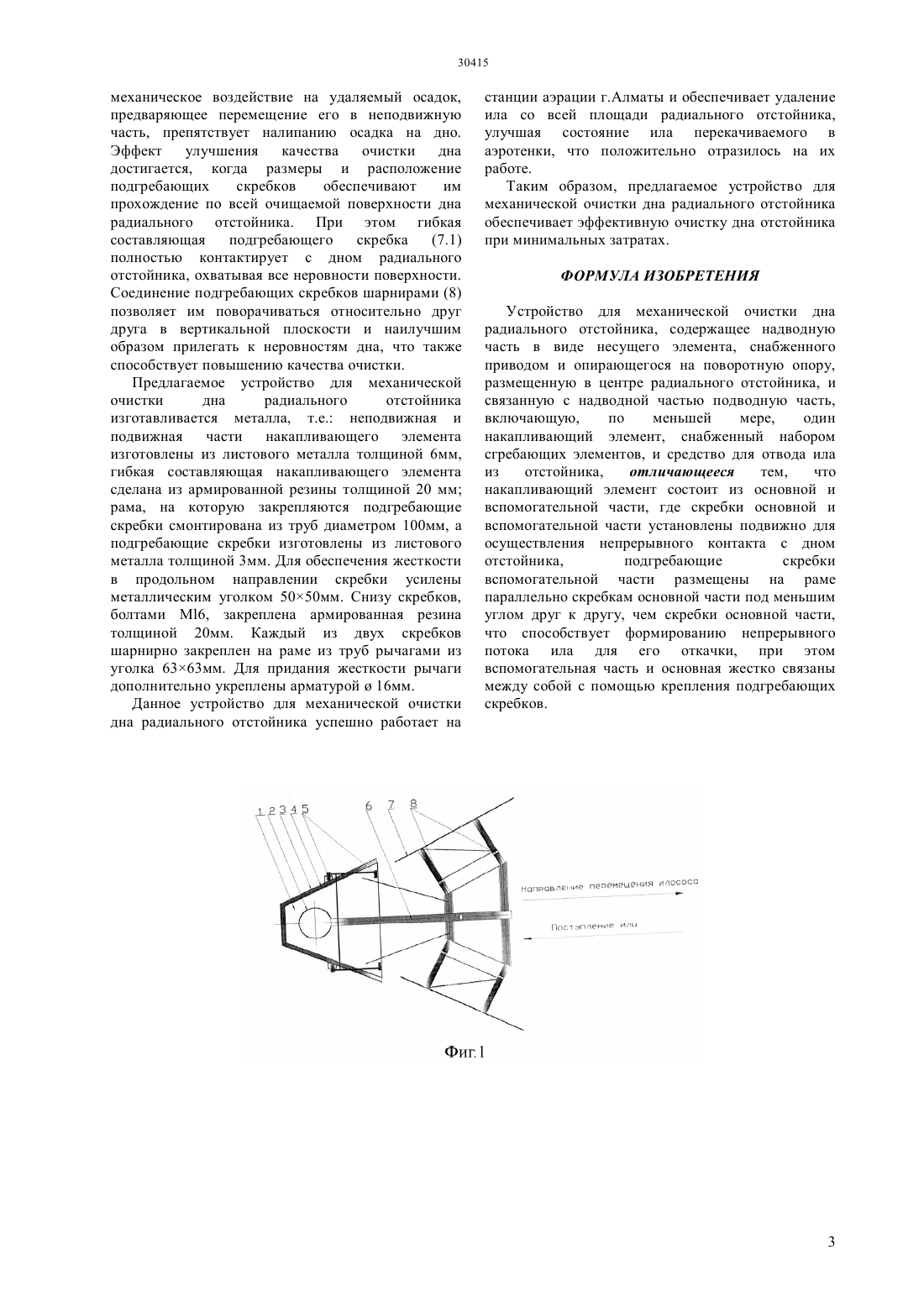

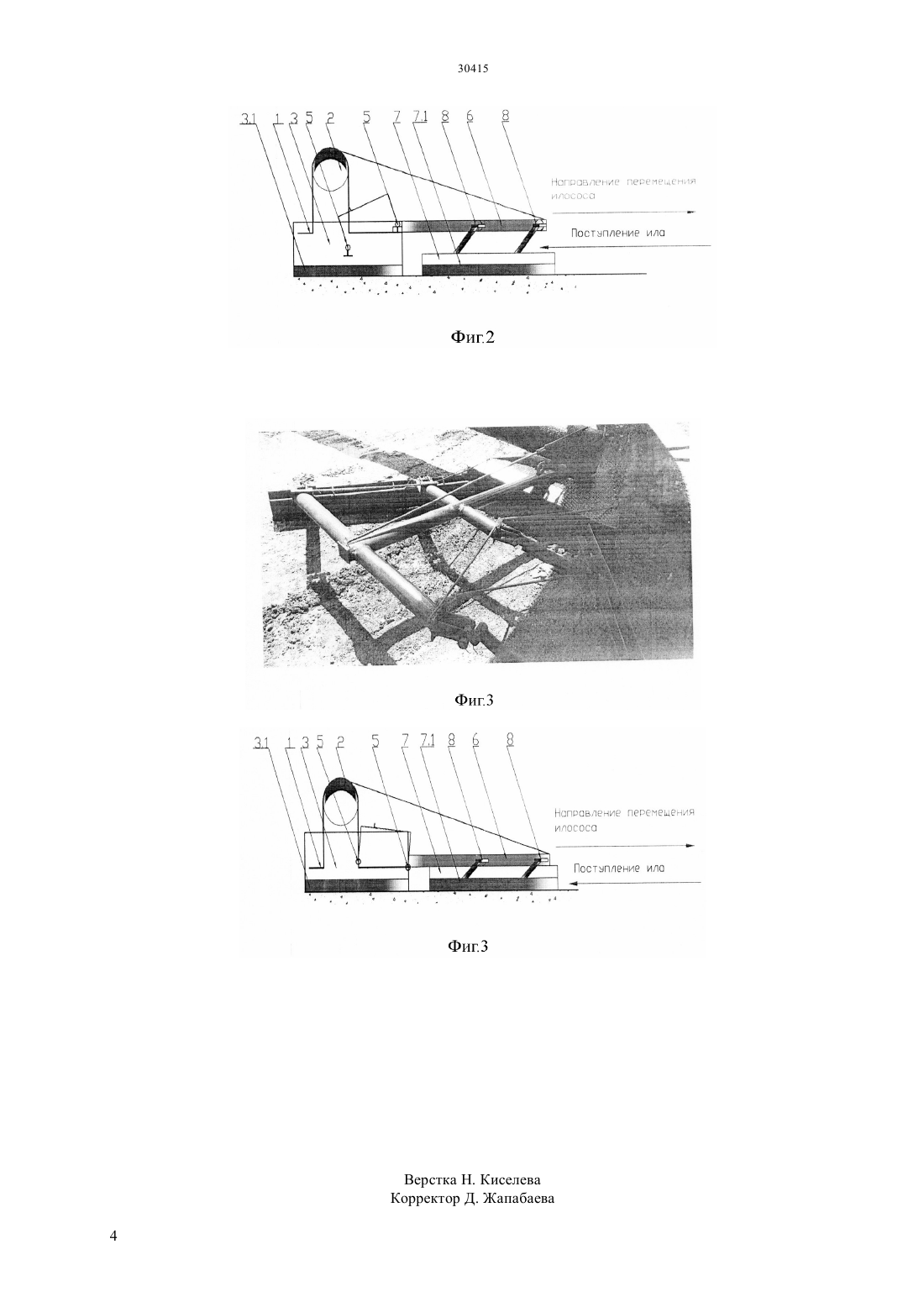

(51) 01 21/18 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Повышение эффективности процесса механической очистки дна радиального отстойника осуществляется за счет того что, подвижные скребки свободно двигаются на дне радиального отстойника, закрепленный к подвижным скребкам эластичный материал полностью контактирует с дном радиального отстойника, охватывая все неровности поверхности, а также установленные во вспомогательной части подгребающие скребки, при перемещении их по дну внедряются под острым углом в массив удаляемого осадка, разделяют его на части и срезают с поверхности дна, сдвигая каждую часть массива по отдельности в направлении,которое пересекается с направлением движения основных скребков. Таким образом, предлагаемое устройство для механической очистки дна радиального отстойника обеспечивает эффективную очистку дна отстойника при минимальных затратах.(72) Оспанов Кайрат Тулегенович Демченко Александр Васильевич Тамабаев Оразбек Пирмаганбетулы(73) Республиканское государственное предприятие на праве хозяйственного ведения Казахский национальный технический университет им. К.И. Сатпаева Министерства образования и науки Республики Казахстан(54) УСТРОЙСТВО ДЛЯ МЕХАНИЧЕСКОЙ ОЧИСТКИ ДНА РАДИАЛЬНОГО ОТСТОЙНИКА(57) Изобретение относится к области очистки сточных вод в радиальных отстойниках, в частности к технологическому оборудованию для механизации технологических процессов осветления сточных вод путем удаления из стоков взвешенных частиц,выпадающих на дно отстойника в виде осадков. Изобретение относится к области очистки сточных вод в радиальных отстойниках, в частности к технологическому оборудованию для механизации технологических процессов осветления сточных вод путем удаления из стоков взвешенных частиц,выпадающих на дно отстойника в виде осадков. Наиболее близким по достигаемому эффекту является устройство для механической очистки дна радиального отстойника Патент Российской Федерации 114420 1, от 27.03.2012, бюл. 9, 01 21/18, содержащее надводную часть в виде несущего элемента, снабженного приводом и опирающегося на поворотную опору, размещенную в центре радиального отстойника, и связанную с надводной частью подводную часть, включающую,по меньшей мере, один накапливающий элемент,снабженный набором сгребающих элементов, и средство для отвода ила из отстойника, при этом накапливающий элемент выполнен в виде полой камеры, внутренний объем которой ограничен снизу дном отстойника, сверх - крышкой, и по периметру по меньшей мере частично ограничен сгребающими элементами, которые подвижно закреплены на крышке, а камера выполнена с возможностью сообщения со средством для отвода собранного ила. Недостатком этого устройства является то, что накапливающий элемент выполнен в виде сложной конструкции, и он не до конца контактирует с днищем радиальных отстойников, что приводит к неудовлетворительному качеству очищения дна,после прохождения скребка остается осадок,который загнивает и создает не благоприятные условия для биологической очистки сточных вод. Технической задачей изобретения является повышение эффективности процесса механической очистки дна радиального отстойника. Поставленная задача решается за счет того, что устройство для механической очистки дна радиального отстойника, содержащее надводную часть в виде несущего элемента, снабженного приводом и опирающегося на поворотную опору,размещенную в центре радиального отстойника, и связанную с надводной частью подводную часть,включающую,по меньшей мере,один накапливающий элемент, снабженный набором сгребающих элементов, и средство для отвода ила из отстойника,согласно изобретению накапливающий элемент состоит из основной и вспомогательной части, где скребки основной и вспомогательной части установлены подвижно для осуществления непрерывного контакта с дном отстойника,подгребающие скребки вспомогательной части размещены на раме параллельно скребкам основной части под меньшим углом друг к другу, чем скребки основной части,что способствует формированию непрерывного потока ила для его откачки, при этом вспомогательная часть и основная жестко связаны между собой с помощью крепления подгребающих скребков. Использование предложенных подвижных скребков позволяет обеспечить эффективную и надежную работу данного устройства, так как 2 подвижные скребки свободно двигаются на дне радиального отстойника и закрепленный эластичный материал, контактируя с дном,обеспечивает еще более глубокую очистку. А также устройство в плане представляет собой равнобедренный треугольник, при этом вершины треугольника расположены на центральной опоре, а система приводов - на основании треугольника. Такая конструкция устройства позволяет упростить конструкцию крепления механизмов и уменьшить е металлоемкость,тем самым повысив эффективность сгребания и транспортирования осадка, а также исключить деформацию устройства в аварийных ситуациях, т.е. повысить жесткость фермы и всей конструкции в целом, тем самым повысив надежность работы устройства. Техническим результатом изобретения является повышение эффективности зачистки дна радиального отстойника в течение каждого цикла сгребания удаляемого осадка и обеспечение стабильности работы радиального отстойника, что ведет к эффективной биологической очистке сточных вод. На Фиг.1, 2, 3 и 4 изображены схемы и фото устройства для механической очистки дна радиального отстойника, которые содержат неподвижную часть накапливающего элемента 1,трубопровод илососа 2 для удаления осадка,подвижную часть накапливающего элемента 3,гибкую составляющую подвижной части накапливающего элемента 3.1, уплотнитель между подвижной и неподвижной частями 4, шарниры подвижной части накапливающего элемента 5,крепления подгребающих скребков 6,подгребающий скребок 7, гибкую составляющую подгребающего скребка 7.1,шарниры подгребающего скребка 8. Устройство работает следующим образом Во время нахождения сточных вод в радиальном отстойнике происходит их очистка за счет процессов выпадения взвешенных частиц на дно отстойника, таким образом, на дне радиального отстойника образуется слой ила. Образованный на дне ил удаляется путем всасывания через неподвижную часть (1) накапливающего элемента в трубопровод илососа (2). При этом установленная подвижная часть накапливающего элемента (3) с помощью гибкой составляющей (3.1) и уплотнителя между подвижной и неподвижной частями (4) при перемещении по дну обеспечивает эффективную очистку дна отстойника от ила. Для обеспечения нормальной работы накапливающего элемента предусмотрены шарниры подвижной части (5). Установленные перед подвижной частью, через крепления подгребающих скребков(6),подгребающие скребки (7), при перемещении их по дну внедряются под острым углом в массив удаляемого осадка, разделяют его на части и срезают с поверхности дна, сдвигая каждую часть массива по отдельности в направлении, которое пересекается с направлением движения основных скребков. За счет этого достигается эффект улучшения качества очистки дна, так как механическое воздействие на удаляемый осадок,предваряющее перемещение его в неподвижную часть, препятствует налипанию осадка на дно. Эффект улучшения качества очистки дна достигается, когда размеры и расположение подгребающих скребков обеспечивают им прохождение по всей очищаемой поверхности дна радиального отстойника. При этом гибкая составляющая подгребающего скребка(7.1) полностью контактирует с дном радиального отстойника, охватывая все неровности поверхности. Соединение подгребающих скребков шарнирами (8) позволяет им поворачиваться относительно друг друга в вертикальной плоскости и наилучшим образом прилегать к неровностям дна, что также способствует повышению качества очистки. Предлагаемое устройство для механической очистки дна радиального отстойника изготавливается металла, т.е. неподвижная и подвижная части накапливающего элемента изготовлены из листового металла толщиной 6 мм,гибкая составляющая накапливающего элемента сделана из армированной резины толщиной 20 мм рама, на которую закрепляются подгребающие скребки смонтирована из труб диаметром 100 мм, а подгребающие скребки изготовлены из листового металла толщиной 3 мм. Для обеспечения жесткости в продольном направлении скребки усилены металлическим уголком 5050 мм. Снизу скребков,болтами 6, закреплена армированная резина толщиной 20 мм. Каждый из двух скребков шарнирно закреплен на раме из труб рычагами из уголка 6363 мм. Для придания жесткости рычаги дополнительно укреплены арматурой 16 мм. Данное устройство для механической очистки дна радиального отстойника успешно работает на станции аэрации г.Алматы и обеспечивает удаление ила со всей площади радиального отстойника,улучшая состояние ила перекачиваемого в аэротенки, что положительно отразилось на их работе. Таким образом, предлагаемое устройство для механической очистки дна радиального отстойника обеспечивает эффективную очистку дна отстойника при минимальных затратах. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для механической очистки дна радиального отстойника, содержащее надводную часть в виде несущего элемента, снабженного приводом и опирающегося на поворотную опору,размещенную в центре радиального отстойника, и связанную с надводной частью подводную часть,включающую,по меньшей мере,один накапливающий элемент, снабженный набором сгребающих элементов, и средство для отвода ила из отстойника,отличающееся тем,что накапливающий элемент состоит из основной и вспомогательной части, где скребки основной и вспомогательной части установлены подвижно для осуществления непрерывного контакта с дном отстойника,подгребающие скребки вспомогательной части размещены на раме параллельно скребкам основной части под меньшим углом друг к другу, чем скребки основной части,что способствует формированию непрерывного потока ила для его откачки, при этом вспомогательная часть и основная жестко связаны между собой с помощью крепления подгребающих скребков.
