Способ утилизации твердых хозяйственно-бытовых отходов с применением гравитационного спуска

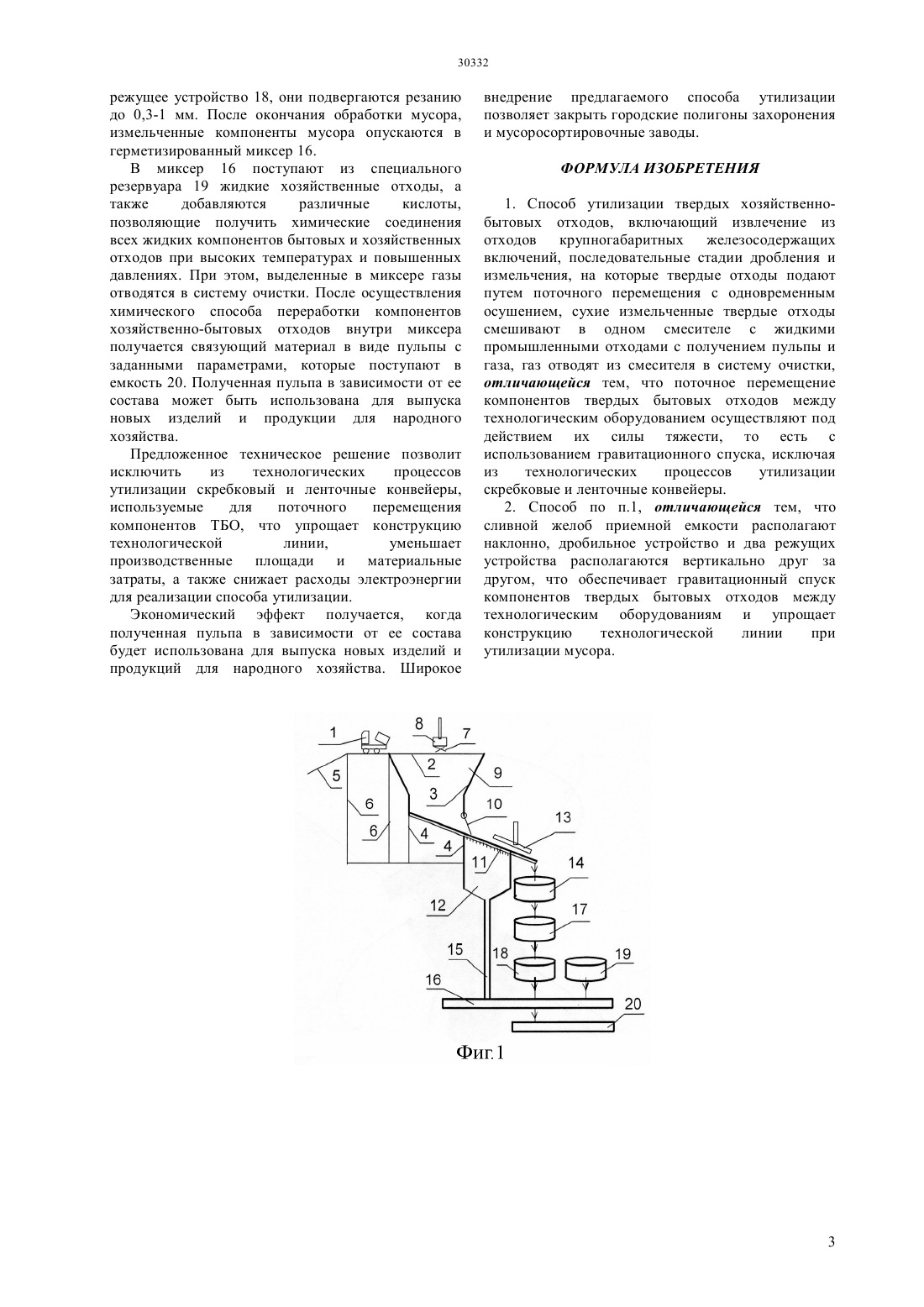

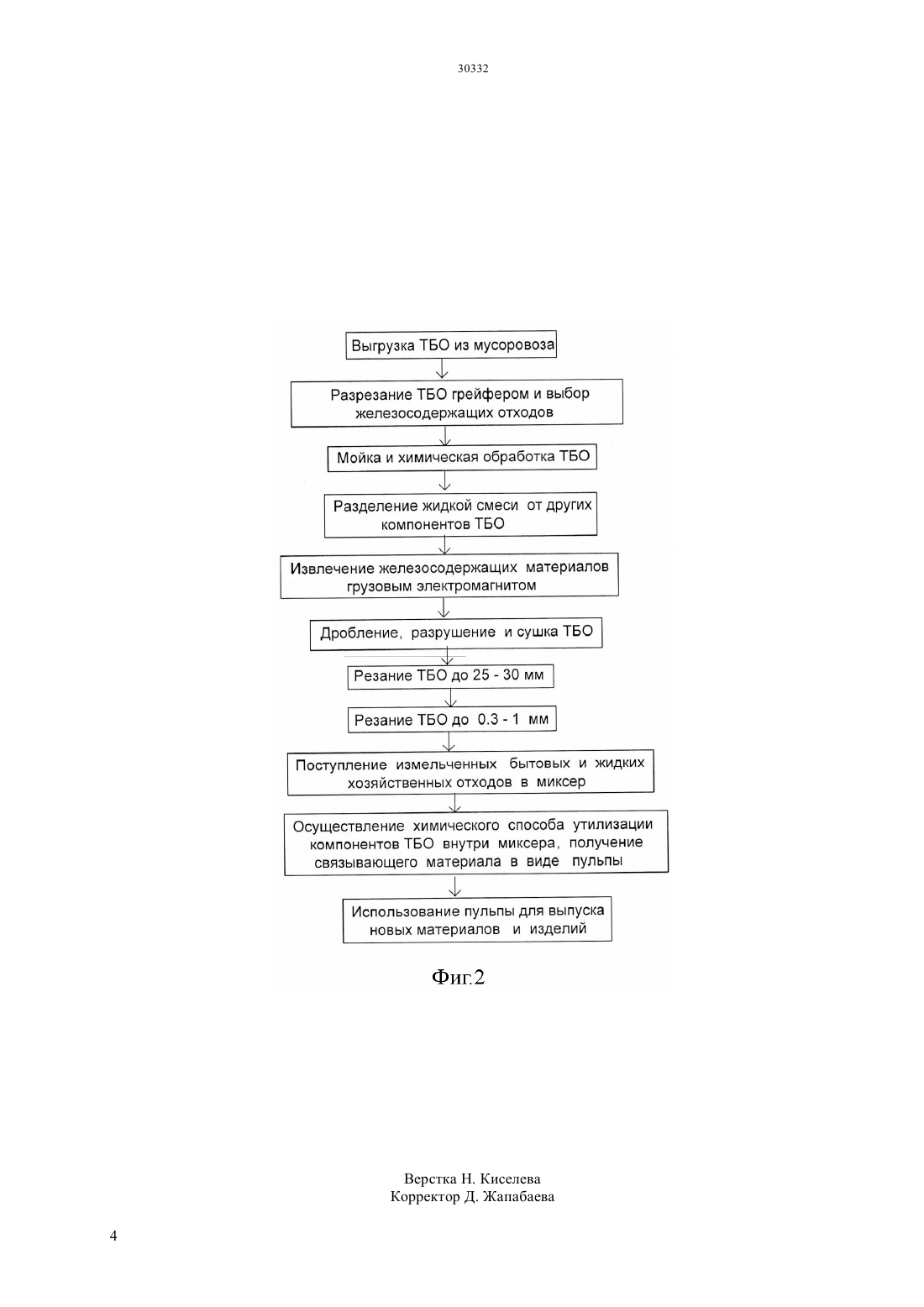

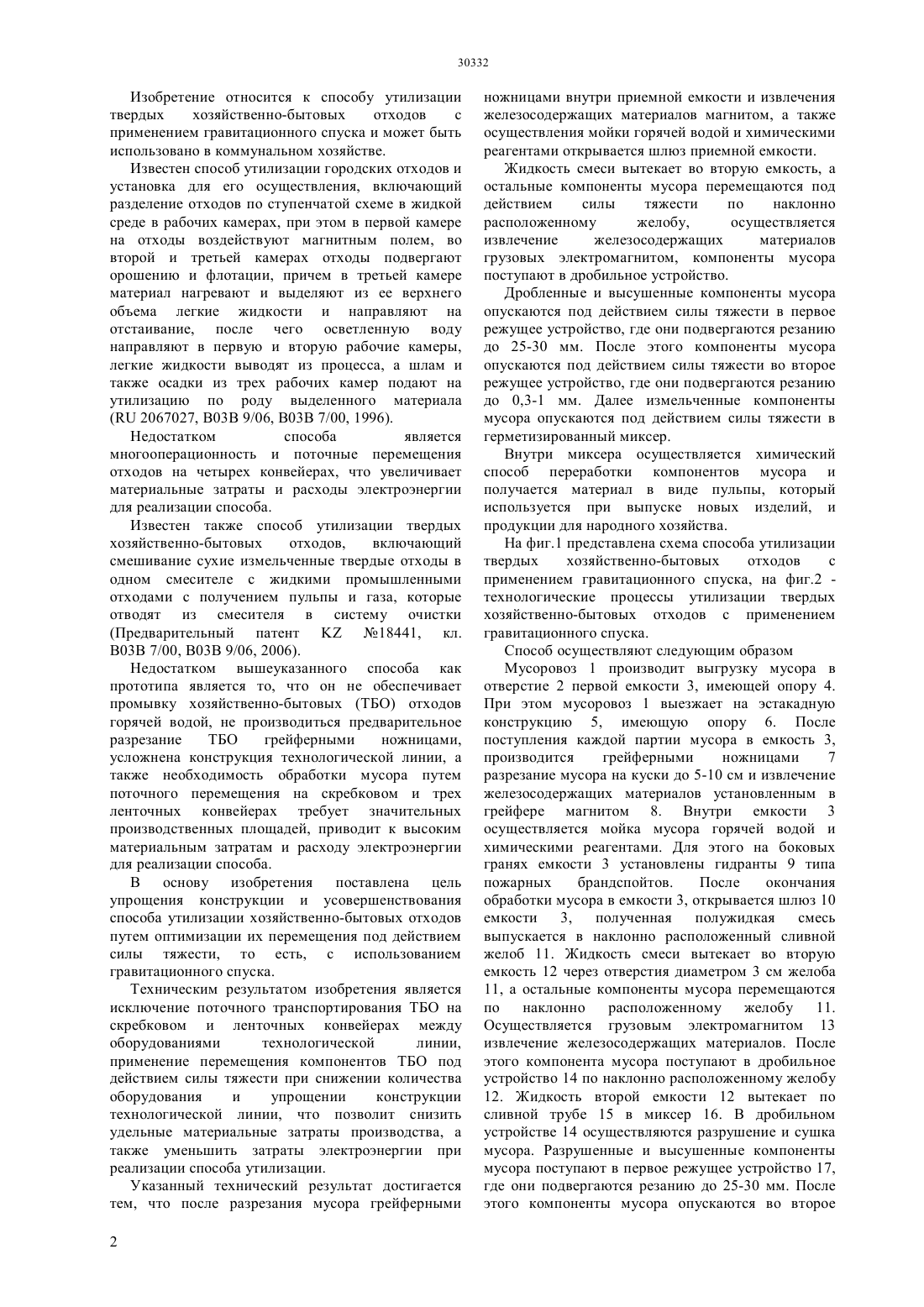

(51) 03 9/00 (2006.01) 09 3/00 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ смеси вытекает во вторую емкость, а остальные компоненты мусора перемещаются под действием силы тяжести по наклонно расположенному желобу,осуществляется извлечение железосодержащих материалов грузовых электромагнитом, компоненты мусора поступают в дробильное устройство. Дробленные и высушенные компоненты мусора опускаются под действием силы тяжести в первое режущее устройство, где они подвергаются резанию до 25-30 мм. После этого компоненты мусора опускаются под действием силы тяжести во второе режущее устройство, где они подвергаются резанию до 0,3-1 мм. Далее измельченные компоненты мусора опускаются под действием силы тяжести в герметизированный миксер. Внутри миксера осуществляется химический способ переработки компонентов мусора и получается материал в виде пульпы, который может быть использован для выпуска новых изделий и продукции для народного хозяйства. Предложенное техническое решение позволит исключить из технологических процессов утилизации скребковый и ленточные конвейеры,используемые для поточного перемещения компонентов ТБО, что дает возможность упрощать конструкций технологической линии, уменьшать производственные площади и материальные затраты, а также снижать расходы электроэнергии для реализации способа утилизации.(72) Ермеков Толеухан Ермекович Оразбаев Жматай Зейноллалы Нурмаханов Баймахан Косыбаев Талгат Айтпаевич Ермеков Ерлан Тлеуханлы Берикбаев Мади Кошкинбаевич Нрмахан Максат Баймаханлы(73) Республиканское государственное предприятие на праве хозяйственного ведения Евразийский национальный университет им. Л.Н. Гумилева Министерства образования и науки Республики Казахстан(54) СПОСОБ УТИЛИЗАЦИИ ТВЕРДЫХ ХОЗЯЙСТВЕННО-БЫТОВЫХ ОТХОДОВ С ПРИМЕНЕНИЕМ ГРАВИТАЦИОННОГО СПУСКА(57) Изобретение относится к способу утилизации твердых хозяйственно-бытовых отходов с применением гравитационного спуска и может быть использовано в коммунальном хозяйстве. Предложен способ утилизации твердых хозяйственно-бытовых отходов,включающий разрезание мусора грейферными ножницами внутри приемной емкости и извлечение железосодержащих материалов магнитом, а также осуществление мойки горячей водой и химическими реагентами. После открывания шлюза приемной емкости, жидкость Изобретение относится к способу утилизации твердых хозяйственно-бытовых отходов с применением гравитационного спуска и может быть использовано в коммунальном хозяйстве. Известен способ утилизации городских отходов и установка для его осуществления, включающий разделение отходов по ступенчатой схеме в жидкой среде в рабочих камерах, при этом в первой камере на отходы воздействуют магнитным полем, во второй и третьей камерах отходы подвергают орошению и флотации, причем в третьей камере материал нагревают и выделяют из ее верхнего объема легкие жидкости и направляют на отстаивание, после чего осветленную воду направляют в первую и вторую рабочие камеры,легкие жидкости выводят из процесса, а шлам и также осадки из трех рабочих камер подают на утилизацию по роду выделенного материала( 2067027, В 03 В 9/06, В 03 В 7/00, 1996). Недостатком способа является многооперационность и поточные перемещения отходов на четырех конвейерах, что увеличивает материальные затраты и расходы электроэнергии для реализации способа. Известен также способ утилизации твердых хозяйственно-бытовых отходов,включающий смешивание сухие измельченные твердые отходы в одном смесителе с жидкими промышленными отходами с получением пульпы и газа, которые отводят из смесителя в систему очистки(Предварительный патент 18441, кл. В 03 В 7/00, В 03 В 9/06, 2006). Недостатком вышеуказанного способа как прототипа является то, что он не обеспечивает промывку хозяйственно-бытовых (ТБО) отходов горячей водой, не производиться предварительное разрезание ТБО грейферными ножницами,усложнена конструкция технологической линии, а также необходимость обработки мусора путем поточного перемещения на скребковом и трех ленточных конвейерах требует значительных производственных площадей, приводит к высоким материальным затратам и расходу электроэнергии для реализации способа. В основу изобретения поставлена цель упрощения конструкции и усовершенствования способа утилизации хозяйственно-бытовых отходов путем оптимизации их перемещения под действием силы тяжести, то есть, с использованием гравитационного спуска. Техническим результатом изобретения является исключение поточного транспортирования ТБО на скребковом и ленточных конвейерах между оборудованиями технологической линии,применение перемещения компонентов ТБО под действием силы тяжести при снижении количества оборудования и упрощении конструкции технологической линии, что позволит снизить удельные материальные затраты производства, а также уменьшить затраты электроэнергии при реализации способа утилизации. Указанный технический результат достигается тем, что после разрезания мусора грейферными 2 ножницами внутри приемной емкости и извлечения железосодержащих материалов магнитом, а также осуществления мойки горячей водой и химическими реагентами открывается шлюз приемной емкости. Жидкость смеси вытекает во вторую емкость, а остальные компоненты мусора перемещаются под действием силы тяжести по наклонно расположенному желобу,осуществляется извлечение железосодержащих материалов грузовых электромагнитом, компоненты мусора поступают в дробильное устройство. Дробленные и высушенные компоненты мусора опускаются под действием силы тяжести в первое режущее устройство, где они подвергаются резанию до 25-30 мм. После этого компоненты мусора опускаются под действием силы тяжести во второе режущее устройство, где они подвергаются резанию до 0,3-1 мм. Далее измельченные компоненты мусора опускаются под действием силы тяжести в герметизированный миксер. Внутри миксера осуществляется химический способ переработки компонентов мусора и получается материал в виде пульпы, который используется при выпуске новых изделий, и продукции для народного хозяйства. На фиг.1 представлена схема способа утилизации твердых хозяйственно-бытовых отходов с применением гравитационного спуска, на фиг.2 технологические процессы утилизации твердых хозяйственно-бытовых отходов с применением гравитационного спуска. Способ осуществляют следующим образом Мусоровоз 1 производит выгрузку мусора в отверстие 2 первой емкости 3, имеющей опору 4. При этом мусоровоз 1 выезжает на эстакадную конструкцию 5, имеющую опору 6. После поступления каждой партии мусора в емкость 3,производится грейферными ножницами 7 разрезание мусора на куски до 5-10 см и извлечение железосодержащих материалов установленным в грейфере магнитом 8. Внутри емкости 3 осуществляется мойка мусора горячей водой и химическими реагентами. Для этого на боковых гранях емкости 3 установлены гидранты 9 типа пожарных брандспойтов. После окончания обработки мусора в емкости 3, открывается шлюз 10 емкости 3, полученная полужидкая смесь выпускается в наклонно расположенный сливной желоб 11. Жидкость смеси вытекает во вторую емкость 12 через отверстия диаметром 3 см желоба 11, а остальные компоненты мусора перемещаются по наклонно расположенному желобу 11. Осуществляется грузовым электромагнитом 13 извлечение железосодержащих материалов. После этого компонента мусора поступают в дробильное устройство 14 по наклонно расположенному желобу 12. Жидкость второй емкости 12 вытекает по сливной трубе 15 в миксер 16. В дробильном устройстве 14 осуществляются разрушение и сушка мусора. Разрушенные и высушенные компоненты мусора поступают в первое режущее устройство 17,где они подвергаются резанию до 25-30 мм. После этого компоненты мусора опускаются во второе режущее устройство 18, они подвергаются резанию до 0,3-1 мм. После окончания обработки мусора,измельченные компоненты мусора опускаются в герметизированный миксер 16. В миксер 16 поступают из специального резервуара 19 жидкие хозяйственные отходы, а также добавляются различные кислоты,позволяющие получить химические соединения всех жидких компонентов бытовых и хозяйственных отходов при высоких температурах и повышенных давлениях. При этом, выделенные в миксере газы отводятся в систему очистки. После осуществления химического способа переработки компонентов хозяйственно-бытовых отходов внутри миксера получается связующий материал в виде пульпы с заданными параметрами, которые поступают в емкость 20. Полученная пульпа в зависимости от ее состава может быть использована для выпуска новых изделий и продукции для народного хозяйства. Предложенное техническое решение позволит исключить из технологических процессов утилизации скребковый и ленточные конвейеры,используемые для поточного перемещения компонентов ТБО, что упрощает конструкцию технологической линии,уменьшает производственные площади и материальные затраты, а также снижает расходы электроэнергии для реализации способа утилизации. Экономический эффект получается, когда полученная пульпа в зависимости от ее состава будет использована для выпуска новых изделий и продукций для народного хозяйства. Широкое внедрение предлагаемого способа утилизации позволяет закрыть городские полигоны захоронения и мусоросортировочные заводы. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ утилизации твердых хозяйственнобытовых отходов, включающий извлечение из отходов крупногабаритных железосодержащих включений, последовательные стадии дробления и измельчения, на которые твердые отходы подают путем поточного перемещения с одновременным осушением, сухие измельченные твердые отходы смешивают в одном смесителе с жидкими промышленными отходами с получением пульпы и газа, газ отводят из смесителя в систему очистки,отличающейся тем, что поточное перемещение компонентов твердых бытовых отходов между технологическим оборудованием осуществляют под действием их силы тяжести, то есть с использованием гравитационного спуска, исключая из технологических процессов утилизации скребковые и ленточные конвейеры. 2. Способ по п.1, отличающейся тем, что сливной желоб приемной емкости располагают наклонно, дробильное устройство и два режущих устройства располагаются вертикально друг за другом, что обеспечивает гравитационный спуск компонентов твердых бытовых отходов между технологическим оборудованиям и упрощает конструкцию технологической линии при утилизации мусора.
