Способ промывки бытовых газовых баллонов от тяжелых остатков

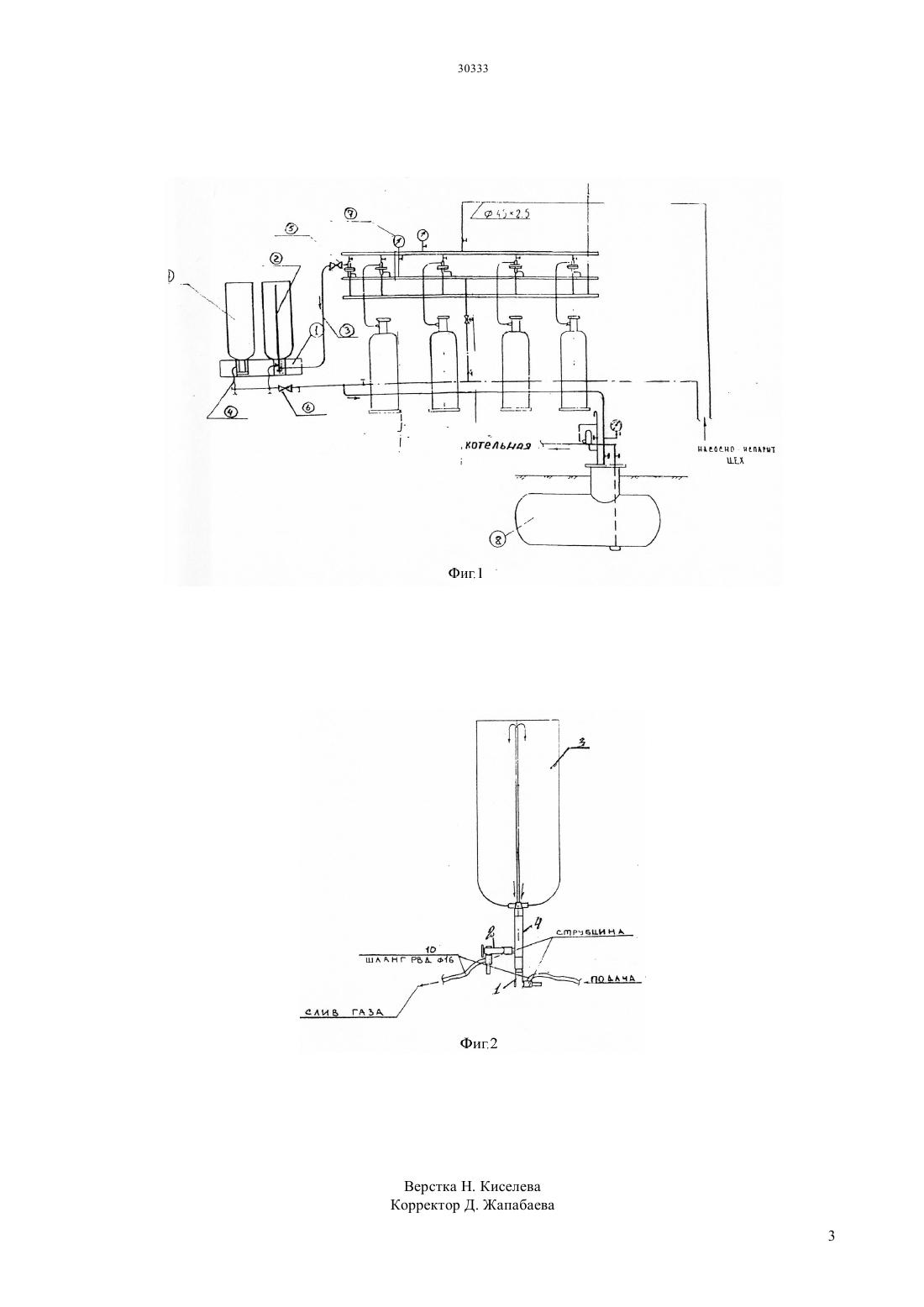

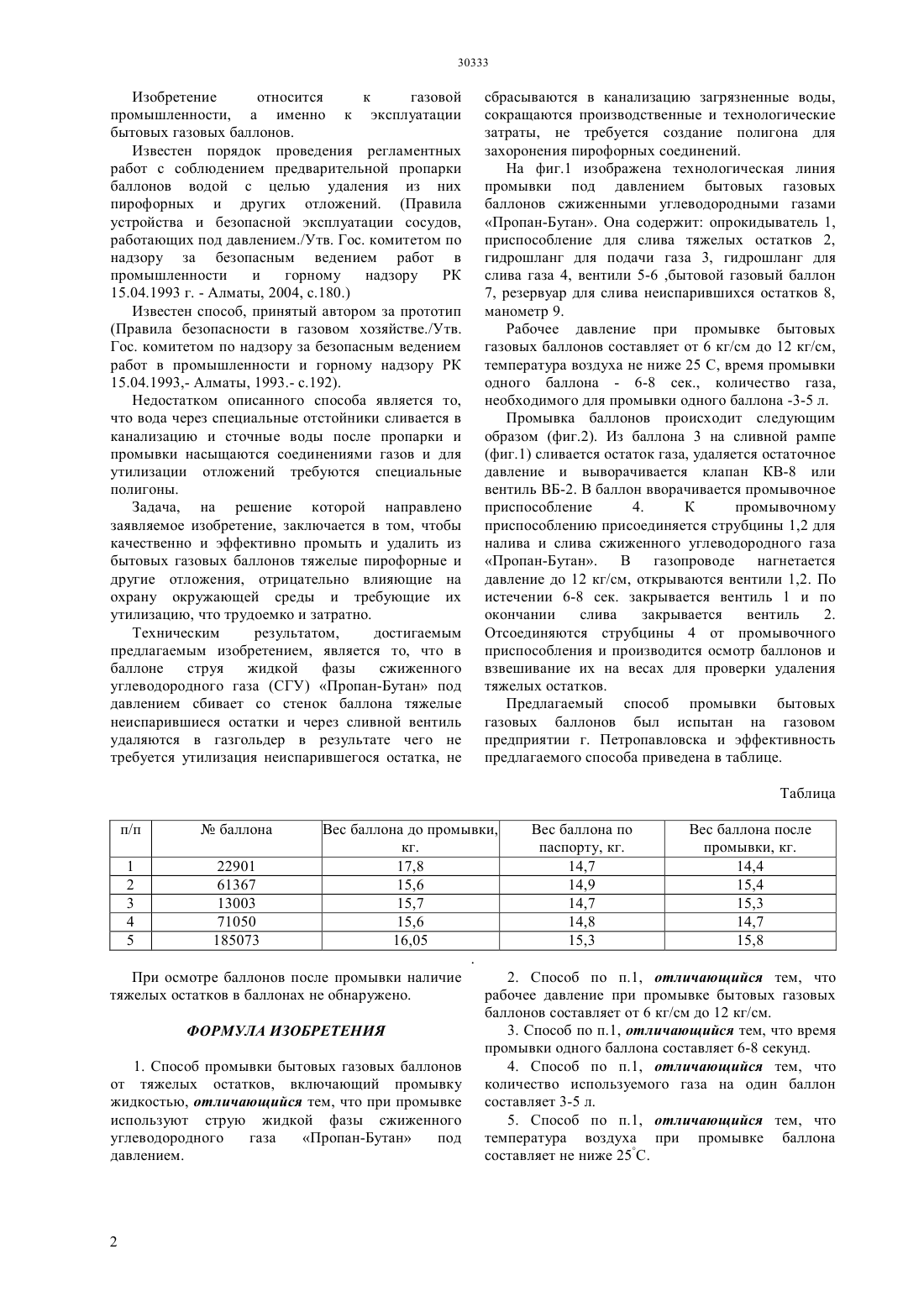

(51) 08 9/08 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ пропарки и промывки баллонов водой, что не особенно эффективно, так как вода через отстойники сливается в канализацию, сточные воды насыщаются соединениями газов, отложения необходимо утилизировать. Все это трудоемко и затратно,отрицательно влияет на охрану окружающей среды. Предлагаемый способ промывки бытовых газовых баллонов включает в себя промывку баллонов жидкой фазой сжиженного углеводородного газа. Рабочее давление по промывке баллонов от 6 кг/см до 12 кг/см,температура воздуха - не ниже 25 С. Время промывки одного баллона - 6-8 сек, количество газа-3-5 л. Данный метод удаления остатков позволяет безопасно, качественно и полностью удалить тяжелые остатки из бытовых газовых баллонов. При применении этого способа отсутствует сброс загрязненных вод в канализацию, не требуется утилизация этих остатков на полигонах.(56) Правила безопасности в газовом хозяйстве./ Утв. Гос. комитетом по надзору за безопасным ведением работ в промышленности и горному надзору РК 15.04.1993.-Алматы.1993, с.192(54) СПОСОБ ПРОМЫВКИ БЫТОВЫХ ГАЗОВЫХ БАЛЛОНОВ ОТ ТЯЖЕЛЫХ ОСТАТКОВ(57) Изобретение относится к газовой промышленности, а именно к эксплуатации бытовых газовых баллонов. В результате эксплуатации бытовых газовых баллонов в них накапливаются тяжелые пирофорные и другие отложения, которые, согласно Правилам безопасности в газовом хозяйстве,должны удаляться. Для этого используется способ Изобретение относится к газовой промышленности, а именно к эксплуатации бытовых газовых баллонов. Известен порядок проведения регламентных работ с соблюдением предварительной пропарки баллонов водой с целью удаления из них пирофорных и других отложений. (Правила устройства и безопасной эксплуатации сосудов,работающих под давлением./Утв. Гос. комитетом по надзору за безопасным ведением работ в промышленности и горному надзору РК 15.04.1993 г. - Алматы, 2004, с.180.) Известен способ, принятый автором за прототип(Правила безопасности в газовом хозяйстве./Утв. Гос. комитетом по надзору за безопасным ведением работ в промышленности и горному надзору РК 15.04.1993,- Алматы, 1993.- с.192). Недостатком описанного способа является то,что вода через специальные отстойники сливается в канализацию и сточные воды после пропарки и промывки насыщаются соединениями газов и для утилизации отложений требуются специальные полигоны. Задача, на решение которой направлено заявляемое изобретение, заключается в том, чтобы качественно и эффективно промыть и удалить из бытовых газовых баллонов тяжелые пирофорные и другие отложения, отрицательно влияющие на охрану окружающей среды и требующие их утилизацию, что трудоемко и затратно. Техническим результатом,достигаемым предлагаемым изобретением, является то, что в баллоне струя жидкой фазы сжиженного углеводородного газа (СГУ) Пропан-Бутан под давлением сбивает со стенок баллона тяжелые неиспарившиеся остатки и через сливной вентиль удаляются в газгольдер в результате чего не требуется утилизация неиспарившегося остатка, не сбрасываются в канализацию загрязненные воды,сокращаются производственные и технологические затраты, не требуется создание полигона для захоронения пирофорных соединений. На фиг.1 изображена технологическая линия промывки под давлением бытовых газовых баллонов сжиженными углеводородными газами Пропан-Бутан. Она содержит опрокидыватель 1,приспособление для слива тяжелых остатков 2,гидрошланг для подачи газа 3, гидрошланг для слива газа 4, вентили 5-6 ,бытовой газовый баллон 7, резервуар для слива неиспарившихся остатков 8,манометр 9. Рабочее давление при промывке бытовых газовых баллонов составляет от 6 кг/см до 12 кг/см,температура воздуха не ниже 25 С, время промывки одного баллона - 6-8 сек., количество газа,необходимого для промывки одного баллона -3-5 л. Промывка баллонов происходит следующим образом (фиг.2). Из баллона 3 на сливной рампе(фиг.1) сливается остаток газа, удаляется остаточное давление и выворачивается клапан КВ-8 или вентиль ВБ-2. В баллон вворачивается промывочное приспособление 4. К промывочному приспособлению присоединяется струбцины 1,2 для налива и слива сжиженного углеводородного газа Пропан-Бутан. В газопроводе нагнетается давление до 12 кг/см, открываются вентили 1,2. По истечении 6-8 сек. закрывается вентиль 1 и по окончании слива закрывается вентиль 2. Отсоединяются струбцины 4 от промывочного приспособления и производится осмотр баллонов и взвешивание их на весах для проверки удаления тяжелых остатков. Предлагаемый способ промывки бытовых газовых баллонов был испытан на газовом предприятии г. Петропавловска и эффективность предлагаемого способа приведена в таблице. Таблица Вес баллона до промывки,Вес баллона по Вес баллона после кг. паспорту, кг. промывки, кг. 1 22901 17,8 14,7 14,4 2 61367 15,6 14,9 15,4 3 13003 15,7 14,7 15,3 4 71050 15,6 14,8 14,7 5 185073 16,05 15,3 15,8. При осмотре баллонов после промывки наличие 2. Способ по п.1, отличающийся тем, что тяжелых остатков в баллонах не обнаружено. рабочее давление при промывке бытовых газовых баллонов составляет от 6 кг/см до 12 кг/см. 3. Способ по п.1, отличающийся тем, что время ФОРМУЛА ИЗОБРЕТЕНИЯ промывки одного баллона составляет 6-8 секунд. 1. Способ промывки бытовых газовых баллонов 4. Способ по п.1, отличающийся тем, что от тяжелых остатков, включающий промывку количество используемого газа на один баллон жидкостью, отличающийся тем, что при промывке составляет 3-5 л. используют струю жидкой фазы сжиженного 5. Способ по п.1, отличающийся тем, что углеводородного газа Пропан-Бутан под температура воздуха при промывке баллона давлением. составляет не ниже 25 С.
