Лазерный уровень с измерительным регулятором угла наклона для планировки ложа рыбоводных прудов

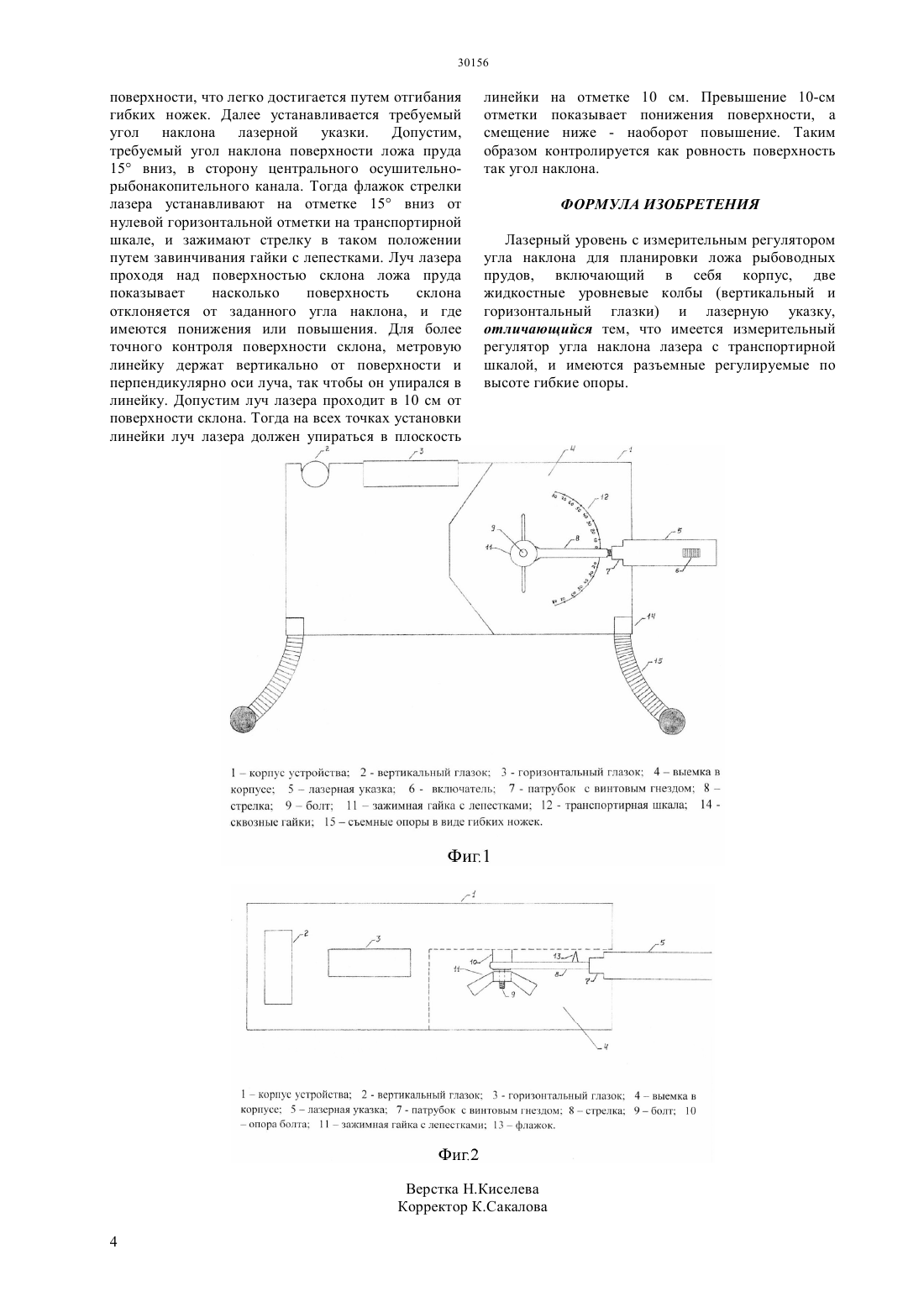

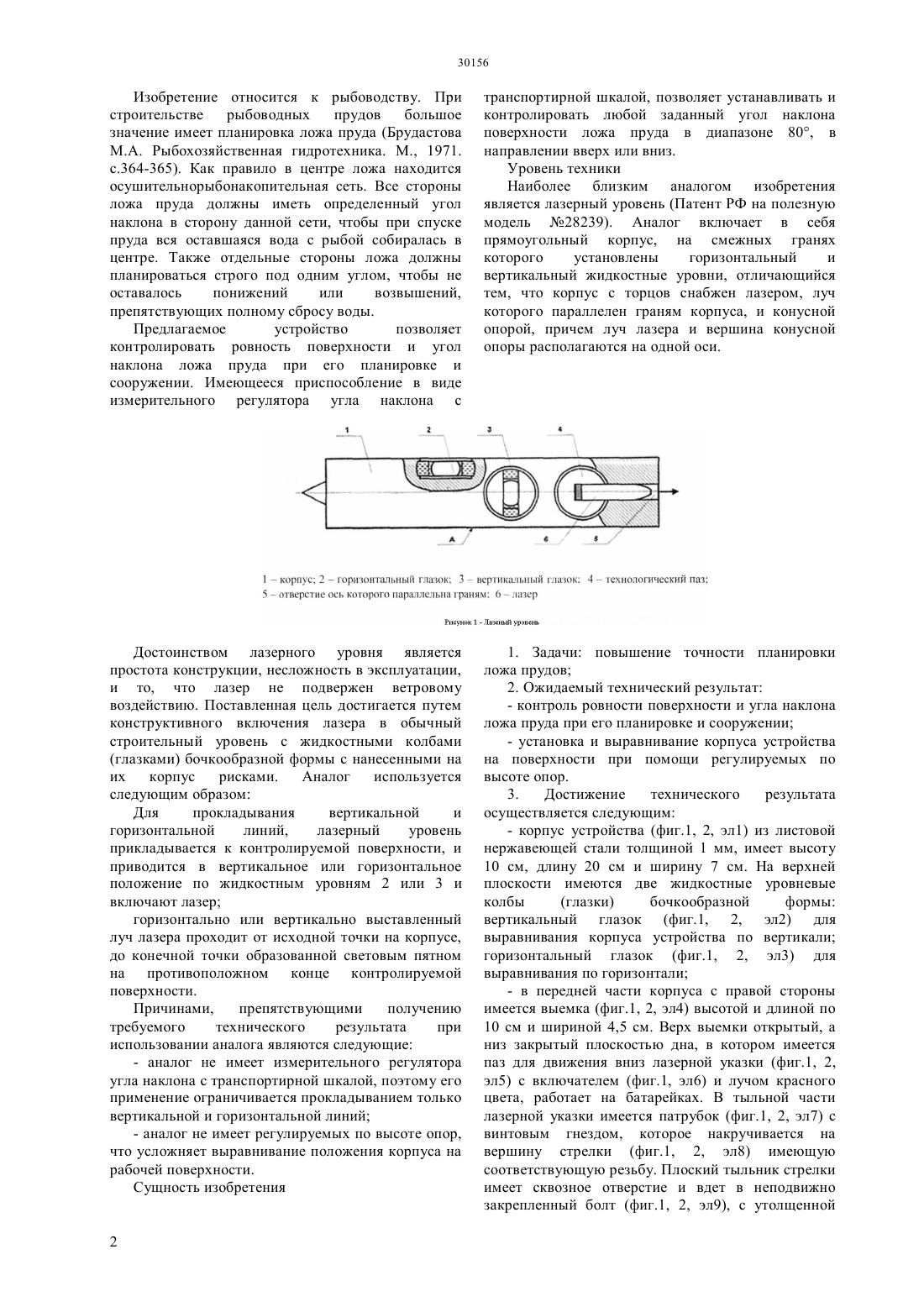

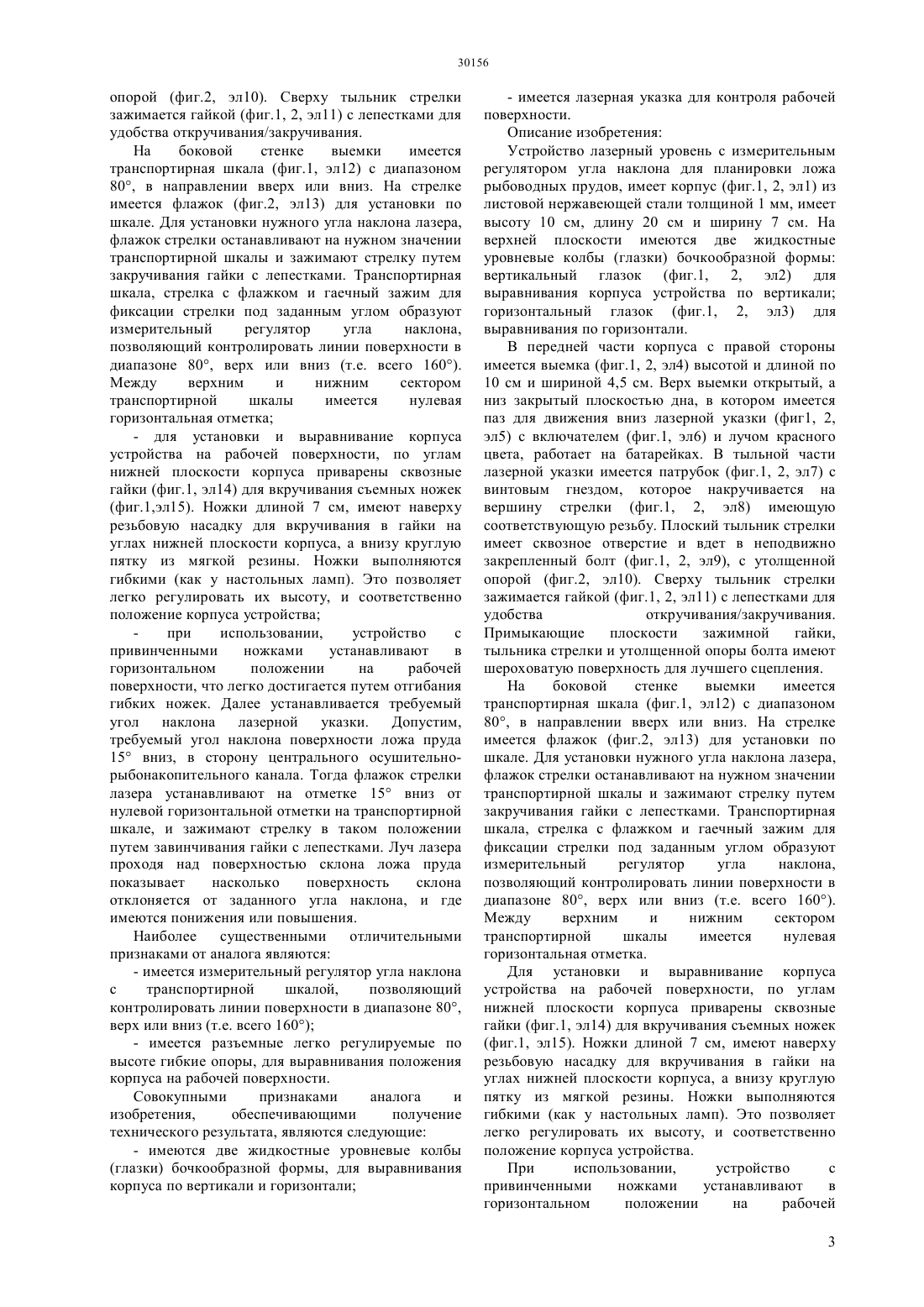

(51) 01 9/00 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ стрелки останавливают на нужном значении транспортирной шкалы и зажимают стрелку путем закручивания гайки с лепестками. Транспортирная шкала, стрелка с флажком, гаечный зажим для фиксации стрелки под заданным углом образуют измерительный регулятор угла наклона,позволяющий контролировать линии поверхности в диапазоне 80, верх или вниз (т.е. всего 160). Для установки и выравнивание корпуса устройства на рабочей поверхности, по углам нижней плоскости корпуса приварены сквозные гайки для вкручивания съемных ножек. При использовании устройство с привинченными ножками устанавливают в горизонтальном положении на рабочей поверхности, что легко достигается путем отгибания гибких ножек. Далее устанавливается требуемый угол наклона лазерной указки. Луч лазера проходя над поверхностью склона ложа пруда показывает насколько поверхность склона отклоняется от заданного угла склона, и где имеются понижения или повышения. Наиболее существенными отличительными признаками от аналога является то, что имеется измерительный регулятор угла наклона и разъемные регулируемые по высоте гибкие опоры, для выравнивания положения корпуса на рабочей поверхности. Совокупными признаками аналога и изобретения,обеспечивающими получение технического результата, является то что имеются две жидкостные уровневые колбы (глазки), для выравнивания корпуса по вертикали и горизонтали,и имеется лазерная указка для контроля рабочей поверхности.(72) Исбеков Куаныш Байболатович Асылбекова Сауле Жангировна Ярмолкевич Анна Александровна Ким Аркадий Игнатьевич(73) Товарищество с ограниченной ответственностью Казахский научноисследовательский институт рыбного хозяйства(54) ЛАЗЕРНЫЙ УРОВЕНЬ С ИЗМЕРИТЕЛЬНЫМ РЕГУЛЯТОРОМ УГЛА НАКЛОНА ДЛЯ ПЛАНИРОВКИ ЛОЖА РЫБОВОДНЫХ ПРУДОВ(57) Предлагаемое устройство лазерный уровень с измерительным регулятором угла наклона для планировки ложа рыбоводных прудов, позволяет контролировать угол наклона ложа пруда при его планировке и сооружении. Имеющееся приспособление в виде измерительного регулятора угла наклона с транспортирной шкалой, позволяет устанавливать и контролировать заданный угол наклона поверхности ложа пруда в диапазоне 80, в направлении вверх или вниз. Наиболее близким аналогом изобретения является лазерный уровень (Патент РФ на полезную модель 28239). Достижение технического результата осуществляется следующим. На верхней плоскости корпуса имеются две жидкостные уровневые колбы(глазки). В передней части корпуса с правой стороны имеется выемка. Верх выемки открытый, а низ закрытый плоскостью дна, в котором имеется паз для движения вниз лазерной указки. На боковой стенке выемки имеется транспортирная шкала. Для установки нужного угла наклона лазера, флажок Изобретение относится к рыбоводству. При строительстве рыбоводных прудов большое значение имеет планировка ложа пруда (Брудастова М.А. Рыбохозяйственная гидротехника. М., 1971. с.364-365). Как правило в центре ложа находится осушительнорыбонакопительная сеть. Все стороны ложа пруда должны иметь определенный угол наклона в сторону данной сети, чтобы при спуске пруда вся оставшаяся вода с рыбой собиралась в центре. Также отдельные стороны ложа должны планироваться строго под одним углом, чтобы не оставалось понижений или возвышений,препятствующих полному сбросу воды. Предлагаемое устройство позволяет контролировать ровность поверхности и угол наклона ложа пруда при его планировке и сооружении. Имеющееся приспособление в виде измерительного регулятора угла наклона с транспортирной шкалой, позволяет устанавливать и контролировать любой заданный угол наклона поверхности ложа пруда в диапазоне 80, в направлении вверх или вниз. Уровень техники Наиболее близким аналогом изобретения является лазерный уровень (Патент РФ на полезную модель 28239). Аналог включает в себя прямоугольный корпус, на смежных гранях которого установлены горизонтальный и вертикальный жидкостные уровни, отличающийся тем, что корпус с торцов снабжен лазером, луч которого параллелен граням корпуса, и конусной опорой, причем луч лазера и вершина конусной опоры располагаются на одной оси. Достоинством лазерного уровня является простота конструкции, несложность в эксплуатации,и то, что лазер не подвержен ветровому воздействию. Поставленная цель достигается путем конструктивного включения лазера в обычный строительный уровень с жидкостными колбами(глазками) бочкообразной формы с нанесенными на их корпус рисками. Аналог используется следующим образом Для прокладывания вертикальной и горизонтальной линий,лазерный уровень прикладывается к контролируемой поверхности, и приводится в вертикальное или горизонтальное положение по жидкостным уровням 2 или 3 и включают лазер горизонтально или вертикально выставленный луч лазера проходит от исходной точки на корпусе,до конечной точки образованной световым пятном на противоположном конце контролируемой поверхности. Причинами,препятствующими получению требуемого технического результата при использовании аналога являются следующие- аналог не имеет измерительного регулятора угла наклона с транспортирной шкалой, поэтому его применение ограничивается прокладыванием только вертикальной и горизонтальной линий- аналог не имеет регулируемых по высоте опор,что усложняет выравнивание положения корпуса на рабочей поверхности. Сущность изобретения 1. Задачи повышение точности планировки ложа прудов 2. Ожидаемый технический результат- контроль ровности поверхности и угла наклона ложа пруда при его планировке и сооружении- установка и выравнивание корпуса устройства на поверхности при помощи регулируемых по высоте опор. 3. Достижение технического результата осуществляется следующим- корпус устройства (фиг.1, 2, эл 1) из листовой нержавеющей стали толщиной 1 мм, имеет высоту 10 см, длину 20 см и ширину 7 см. На верхней плоскости имеются две жидкостные уровневые колбы(глазки) бочкообразной формы вертикальный глазок (фиг.1, 2, эл 2) для выравнивания корпуса устройства по вертикали горизонтальный глазок (фиг.1, 2, эл 3) для выравнивания по горизонтали- в передней части корпуса с правой стороны имеется выемка (фиг.1, 2, эл 4) высотой и длиной по 10 см и шириной 4,5 см. Верх выемки открытый, а низ закрытый плоскостью дна, в котором имеется паз для движения вниз лазерной указки (фиг.1, 2,эл 5) с включателем (фиг.1, эл 6) и лучом красного цвета, работает на батарейках. В тыльной части лазерной указки имеется патрубок (фиг.1, 2, эл 7) с винтовым гнездом, которое накручивается на вершину стрелки (фиг.1, 2, эл 8) имеющую соответствующую резьбу. Плоский тыльник стрелки имеет сквозное отверстие и вдет в неподвижно закрепленный болт (фиг.1, 2, эл 9), с утолщенной опорой (фиг.2, эл 10). Сверху тыльник стрелки зажимается гайкой (фиг.1, 2, эл 11) с лепестками для удобства откручивания/закручивания. На боковой стенке выемки имеется транспортирная шкала (фиг.1, эл 12) с диапазоном 80, в направлении вверх или вниз. На стрелке имеется флажок (фиг.2, эл 13) для установки по шкале. Для установки нужного угла наклона лазера,флажок стрелки останавливают на нужном значении транспортирной шкалы и зажимают стрелку путем закручивания гайки с лепестками. Транспортирная шкала, стрелка с флажком и гаечный зажим для фиксации стрелки под заданным углом образуют измерительный регулятор угла наклона,позволяющий контролировать линии поверхности в диапазоне 80, верх или вниз (т.е. всего 160). Между верхним и нижним сектором транспортирной шкалы имеется нулевая горизонтальная отметка- для установки и выравнивание корпуса устройства на рабочей поверхности, по углам нижней плоскости корпуса приварены сквозные гайки (фиг.1, эл 14) для вкручивания съемных ножек(фиг.1,эл 15). Ножки длиной 7 см, имеют наверху резьбовую насадку для вкручивания в гайки на углах нижней плоскости корпуса, а внизу круглую пятку из мягкой резины. Ножки выполняются гибкими (как у настольных ламп). Это позволяет легко регулировать их высоту, и соответственно положение корпуса устройства при использовании,устройство с привинченными ножками устанавливают в горизонтальном положении на рабочей поверхности, что легко достигается путем отгибания гибких ножек. Далее устанавливается требуемый угол наклона лазерной указки. Допустим,требуемый угол наклона поверхности ложа пруда 15 вниз, в сторону центрального осушительнорыбонакопительного канала. Тогда флажок стрелки лазера устанавливают на отметке 15 вниз от нулевой горизонтальной отметки на транспортирной шкале, и зажимают стрелку в таком положении путем завинчивания гайки с лепестками. Луч лазера проходя над поверхностью склона ложа пруда показывает насколько поверхность склона отклоняется от заданного угла наклона, и где имеются понижения или повышения. Наиболее существенными отличительными признаками от аналога являются- имеется измерительный регулятор угла наклона с транспортирной шкалой,позволяющий контролировать линии поверхности в диапазоне 80,верх или вниз (т.е. всего 160)- имеется разъемные легко регулируемые по высоте гибкие опоры, для выравнивания положения корпуса на рабочей поверхности. Совокупными признаками аналога и изобретения,обеспечивающими получение технического результата, являются следующие- имеются две жидкостные уровневые колбы(глазки) бочкообразной формы, для выравнивания корпуса по вертикали и горизонтали- имеется лазерная указка для контроля рабочей поверхности. Описание изобретения Устройство лазерный уровень с измерительным регулятором угла наклона для планировки ложа рыбоводных прудов, имеет корпус (фиг.1, 2, эл 1) из листовой нержавеющей стали толщиной 1 мм, имеет высоту 10 см, длину 20 см и ширину 7 см. На верхней плоскости имеются две жидкостные уровневые колбы (глазки) бочкообразной формы вертикальный глазок (фиг.1, 2, эл 2) для выравнивания корпуса устройства по вертикали горизонтальный глазок (фиг.1, 2, эл 3) для выравнивания по горизонтали. В передней части корпуса с правой стороны имеется выемка (фиг.1, 2, эл 4) высотой и длиной по 10 см и шириной 4,5 см. Верх выемки открытый, а низ закрытый плоскостью дна, в котором имеется паз для движения вниз лазерной указки (фиг 1, 2,эл 5) с включателем (фиг.1, эл 6) и лучом красного цвета, работает на батарейках. В тыльной части лазерной указки имеется патрубок (фиг.1, 2, эл 7) с винтовым гнездом, которое накручивается на вершину стрелки (фиг.1, 2, эл 8) имеющую соответствующую резьбу. Плоский тыльник стрелки имеет сквозное отверстие и вдет в неподвижно закрепленный болт (фиг.1, 2, эл 9), с утолщенной опорой (фиг.2, эл 10). Сверху тыльник стрелки зажимается гайкой (фиг.1, 2, эл 11) с лепестками для удобства откручивания/закручивания. Примыкающие плоскости зажимной гайки,тыльника стрелки и утолщенной опоры болта имеют шероховатую поверхность для лучшего сцепления. На боковой стенке выемки имеется транспортирная шкала (фиг.1, эл 12) с диапазоном 80, в направлении вверх или вниз. На стрелке имеется флажок (фиг.2, эл 13) для установки по шкале. Для установки нужного угла наклона лазера,флажок стрелки останавливают на нужном значении транспортирной шкалы и зажимают стрелку путем закручивания гайки с лепестками. Транспортирная шкала, стрелка с флажком и гаечный зажим для фиксации стрелки под заданным углом образуют измерительный регулятор угла наклона,позволяющий контролировать линии поверхности в диапазоне 80, верх или вниз (т.е. всего 160). Между верхним и нижним сектором транспортирной шкалы имеется нулевая горизонтальная отметка. Для установки и выравнивание корпуса устройства на рабочей поверхности, по углам нижней плоскости корпуса приварены сквозные гайки (фиг.1, эл 14) для вкручивания съемных ножек(фиг.1, эл 15). Ножки длиной 7 см, имеют наверху резьбовую насадку для вкручивания в гайки на углах нижней плоскости корпуса, а внизу круглую пятку из мягкой резины. Ножки выполняются гибкими (как у настольных ламп). Это позволяет легко регулировать их высоту, и соответственно положение корпуса устройства. При использовании,устройство с привинченными ножками устанавливают в горизонтальном положении на рабочей 3 поверхности, что легко достигается путем отгибания гибких ножек. Далее устанавливается требуемый угол наклона лазерной указки. Допустим,требуемый угол наклона поверхности ложа пруда 15 вниз, в сторону центрального осушительнорыбонакопительного канала. Тогда флажок стрелки лазера устанавливают на отметке 15 вниз от нулевой горизонтальной отметки на транспортирной шкале, и зажимают стрелку в таком положении путем завинчивания гайки с лепестками. Луч лазера проходя над поверхностью склона ложа пруда показывает насколько поверхность склона отклоняется от заданного угла наклона, и где имеются понижения или повышения. Для более точного контроля поверхности склона, метровую линейку держат вертикально от поверхности и перпендикулярно оси луча, так чтобы он упирался в линейку. Допустим луч лазера проходит в 10 см от поверхности склона. Тогда на всех точках установки линейки луч лазера должен упираться в плоскость линейки на отметке 10 см. Превышение 10-см отметки показывает понижения поверхности, а смещение ниже - наоборот повышение. Таким образом контролируется как ровность поверхность так угол наклона. ФОРМУЛА ИЗОБРЕТЕНИЯ Лазерный уровень с измерительным регулятором угла наклона для планировки ложа рыбоводных прудов, включающий в себя корпус, две жидкостные уровневые колбы (вертикальный и горизонтальный глазки) и лазерную указку,отличающийся тем, что имеется измерительный регулятор угла наклона лазера с транспортирной шкалой, и имеются разъемные регулируемые по высоте гибкие опоры.
