Щековая малогабаритная дробилка

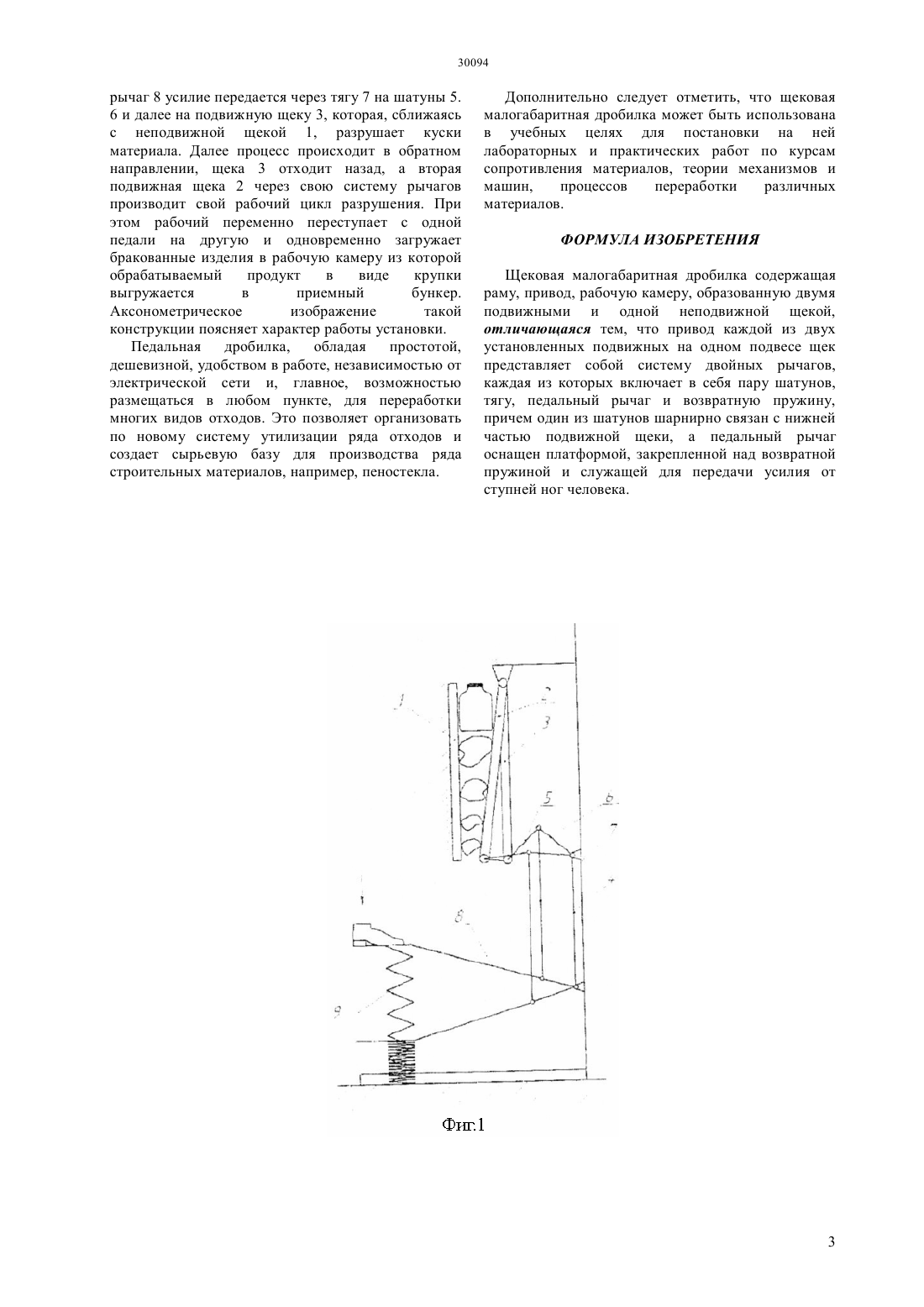

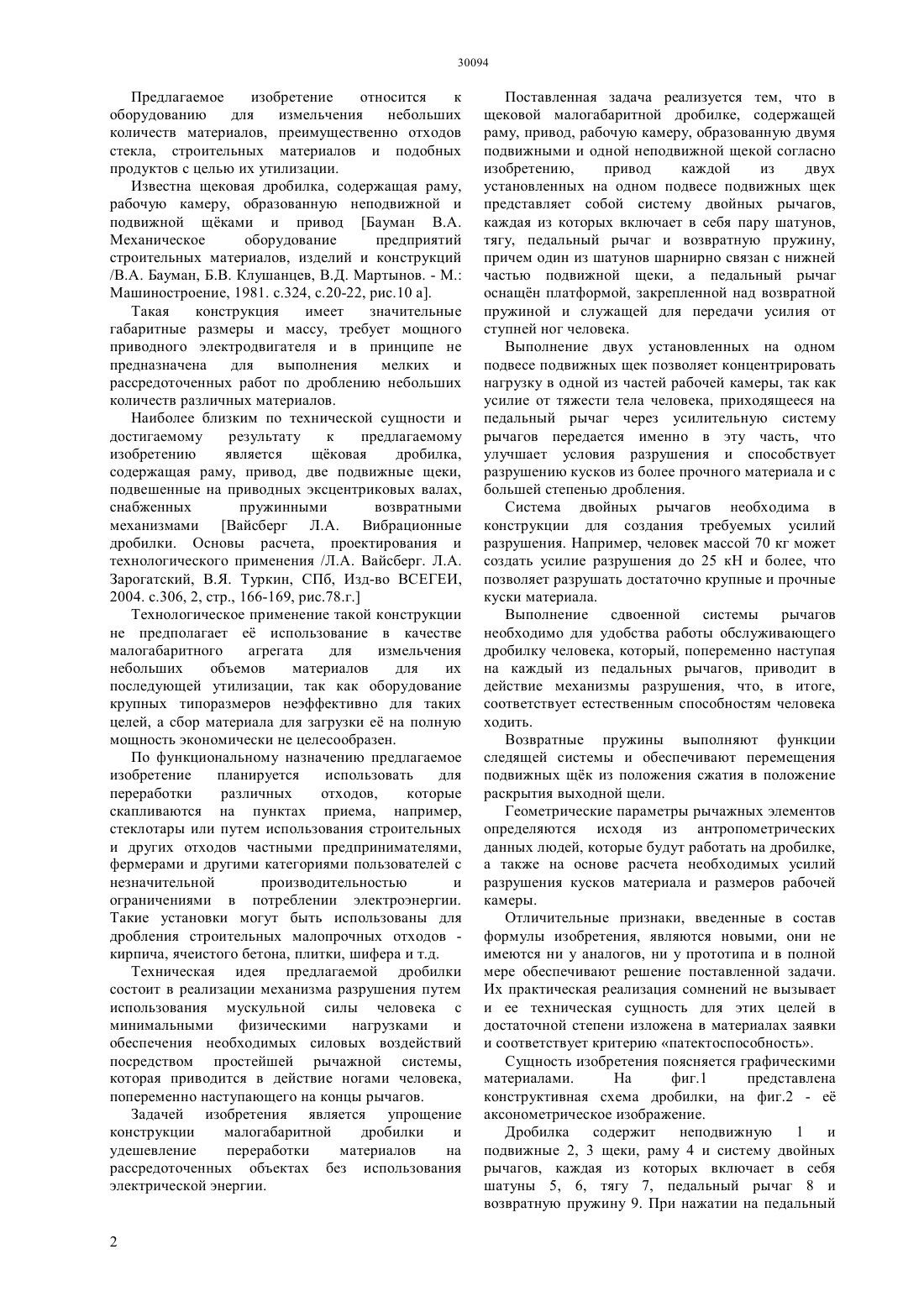

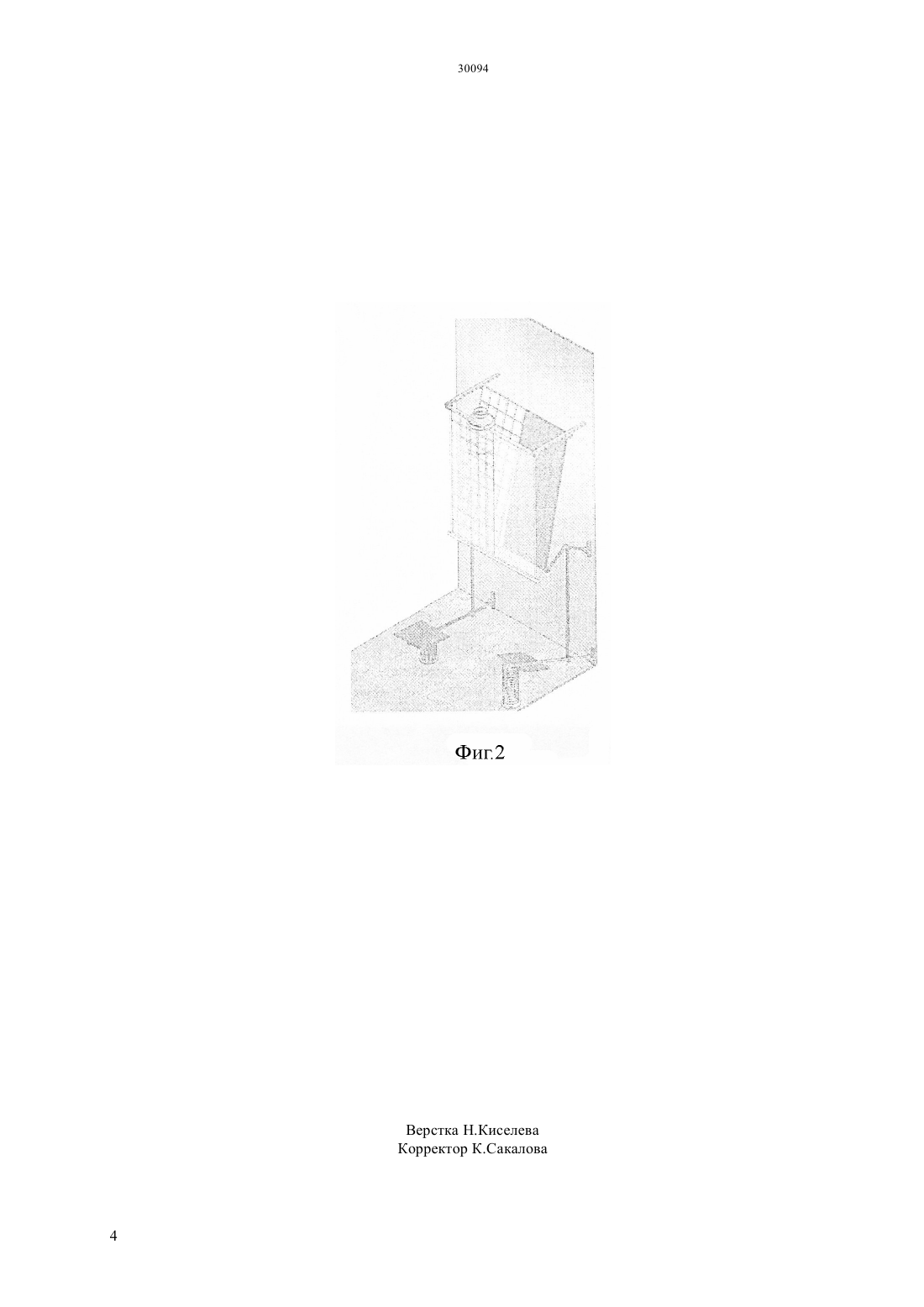

(51) 02 19/22 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ количеств материалов, преимущественно стеклобоя,и строительных отходов с целью их утилизации. Задачей изобретения является упрощение и удешевление переработки отходов кусковатых материалов. Для этого в дробилке, содержащей раму, привод, рабочую камеру, образованную двумя подвижными и одной неподвижной щеками, в соответствии с предложением, привод каждой из подвижной щк представляет собой систему двойных рычагов, приводимых в действие мускульной силой человека. Использование дробилки позволяет с минимальными издержками утилизировать различные хрупкие материалы путем их дробления,для чего не требуется машинный привод.(72) Унаспеков Берикбай АкибаевичСиваченко Леонид АлександровичСиваченко Татьяна Леонидовна(73) Республиканское государственное предприятие на праве хозяйственного ведения Евразийский национальный университет им. Л.Н. Гумилева Министерства образования и науки Республики Казахстан(56) Бауман В.А. Механическое оборудование предприятий строительных материалов, изделий и конструкций. М. Машиностроение, 1981 год, .324(57) Щековая малогабаритная дробилка относится к оборудованию для измельчения небольших Предлагаемое изобретение относится к оборудованию для измельчения небольших количеств материалов, преимущественно отходов стекла, строительных материалов и подобных продуктов с целью их утилизации. Известна щековая дробилка, содержащая раму,рабочую камеру, образованную неподвижной и подвижной щками и привод Бауман В.А. Механическое оборудование предприятий строительных материалов, изделий и конструкций/В.А. Бауман, Б.В. Клушанцев, В.Д. Мартынов. - М. Машиностроение, 1981. с.324, с.20-22, рис.10 а. Такая конструкция имеет значительные габаритные размеры и массу, требует мощного приводного электродвигателя и в принципе не предназначена для выполнения мелких и рассредоточенных работ по дроблению небольших количеств различных материалов. Наиболее близким по технической сущности и достигаемому результату к предлагаемому изобретению является щковая дробилка,содержащая раму, привод, две подвижные щеки,подвешенные на приводных эксцентриковых валах,снабженных пружинными возвратными механизмами Вайсберг Л Вибрационные дробилки. Основы расчета, проектирования и технологического применения /Л Вайсберг. Л Зарогатский, В.Я. Туркин, СПб, Изд-во ВСЕГЕИ,2004. с.306, 2, стр., 166-169, рис.78.г. Технологическое применение такой конструкции не предполагает е использование в качестве малогабаритного агрегата для измельчения небольших объемов материалов для их последующей утилизации, так как оборудование крупных типоразмеров неэффективно для таких целей, а сбор материала для загрузки е на полную мощность экономически не целесообразен. По функциональному назначению предлагаемое изобретение планируется использовать для переработки различных отходов,которые скапливаются на пунктах приема, например,стеклотары или путем использования строительных и других отходов частными предпринимателями,фермерами и другими категориями пользователей с незначительной производительностью и ограничениями в потреблении электроэнергии. Такие установки могут быть использованы для дробления строительных малопрочных отходов кирпича, ячеистого бетона, плитки, шифера и т.д. Техническая идея предлагаемой дробилки состоит в реализации механизма разрушения путем использования мускульной силы человека с минимальными физическими нагрузками и обеспечения необходимых силовых воздействий посредством простейшей рычажной системы,которая приводится в действие ногами человека,попеременно наступающего на концы рычагов. Задачей изобретения является упрощение конструкции малогабаритной дробилки и удешевление переработки материалов на рассредоточенных объектах без использования электрической энергии. Поставленная задача реализуется тем, что в щековой малогабаритной дробилке, содержащей раму, привод, рабочую камеру, образованную двумя подвижными и одной неподвижной щекой согласно изобретению,привод каждой из двух установленных на одном подвесе подвижных щек представляет собой систему двойных рычагов,каждая из которых включает в себя пару шатунов,тягу, педальный рычаг и возвратную пружину,причем один из шатунов шарнирно связан с нижней частью подвижной щеки, а педальный рычаг оснащн платформой, закрепленной над возвратной пружиной и служащей для передачи усилия от ступней ног человека. Выполнение двух установленных на одном подвесе подвижных щек позволяет концентрировать нагрузку в одной из частей рабочей камеры, так как усилие от тяжести тела человека, приходящееся на педальный рычаг через усилительную систему рычагов передается именно в эту часть, что улучшает условия разрушения и способствует разрушению кусков из более прочного материала и с большей степенью дробления. Система двойных рычагов необходима в конструкции для создания требуемых усилий разрушения. Например, человек массой 70 кг может создать усилие разрушения до 25 кН и более, что позволяет разрушать достаточно крупные и прочные куски материала. Выполнение сдвоенной системы рычагов необходимо для удобства работы обслуживающего дробилку человека, который, попеременно наступая на каждый из педальных рычагов, приводит в действие механизмы разрушения, что, в итоге,соответствует естественным способностям человека ходить. Возвратные пружины выполняют функции следящей системы и обеспечивают перемещения подвижных щк из положения сжатия в положение раскрытия выходной щели. Геометрические параметры рычажных элементов определяются исходя из антропометрических данных людей, которые будут работать на дробилке,а также на основе расчета необходимых усилий разрушения кусков материала и размеров рабочей камеры. Отличительные признаки, введенные в состав формулы изобретения, являются новыми, они не имеются ни у аналогов, ни у прототипа и в полной мере обеспечивают решение поставленной задачи. Их практическая реализация сомнений не вызывает и ее техническая сущность для этих целей в достаточной степени изложена в материалах заявки и соответствует критерию патектоспособность. Сущность изобретения поясняется графическими материалами. На фиг.1 представлена конструктивная схема дробилки, на фиг.2 - е аксонометрическое изображение. Дробилка содержит неподвижную 1 и подвижные 2, 3 щеки, раму 4 и систему двойных рычагов, каждая из которых включает в себя шатуны 5, 6, тягу 7, педальный рычаг 8 и возвратную пружину 9. При нажатии на педальный рычаг 8 усилие передается через тягу 7 на шатуны 5. 6 и далее на подвижную щеку 3, которая, сближаясь с неподвижной щекой 1, разрушает куски материала. Далее процесс происходит в обратном направлении, щека 3 отходит назад, а вторая подвижная щека 2 через свою систему рычагов производит свой рабочий цикл разрушения. При этом рабочий переменно переступает с одной педали на другую и одновременно загружает бракованные изделия в рабочую камеру из которой обрабатываемый продукт в виде крупки выгружается в приемный бункер. Аксонометрическое изображение такой конструкции поясняет характер работы установки. Педальная дробилка,обладая простотой,дешевизной, удобством в работе, независимостью от электрической сети и, главное, возможностью размещаться в любом пункте, для переработки многих видов отходов. Это позволяет организовать по новому систему утилизации ряда отходов и создает сырьевую базу для производства ряда строительных материалов, например, пеностекла. Дополнительно следует отметить, что щековая малогабаритная дробилка может быть использована в учебных целях для постановки на ней лабораторных и практических работ по курсам сопротивления материалов, теории механизмов и машин,процессов переработки различных материалов. ФОРМУЛА ИЗОБРЕТЕНИЯ Щековая малогабаритная дробилка содержащая раму, привод, рабочую камеру, образованную двумя подвижными и одной неподвижной щекой,отличающаяся тем, что привод каждой из двух установленных подвижных на одном подвесе щек представляет собой систему двойных рычагов,каждая из которых включает в себя пару шатунов,тягу, педальный рычаг и возвратную пружину,причем один из шатунов шарнирно связан с нижней частью подвижной щеки, а педальный рычаг оснащен платформой, закрепленной над возвратной пружиной и служащей для передачи усилия от ступней ног человека.
