Способ переоборудования топливной системы с гидромеханическими форсунками

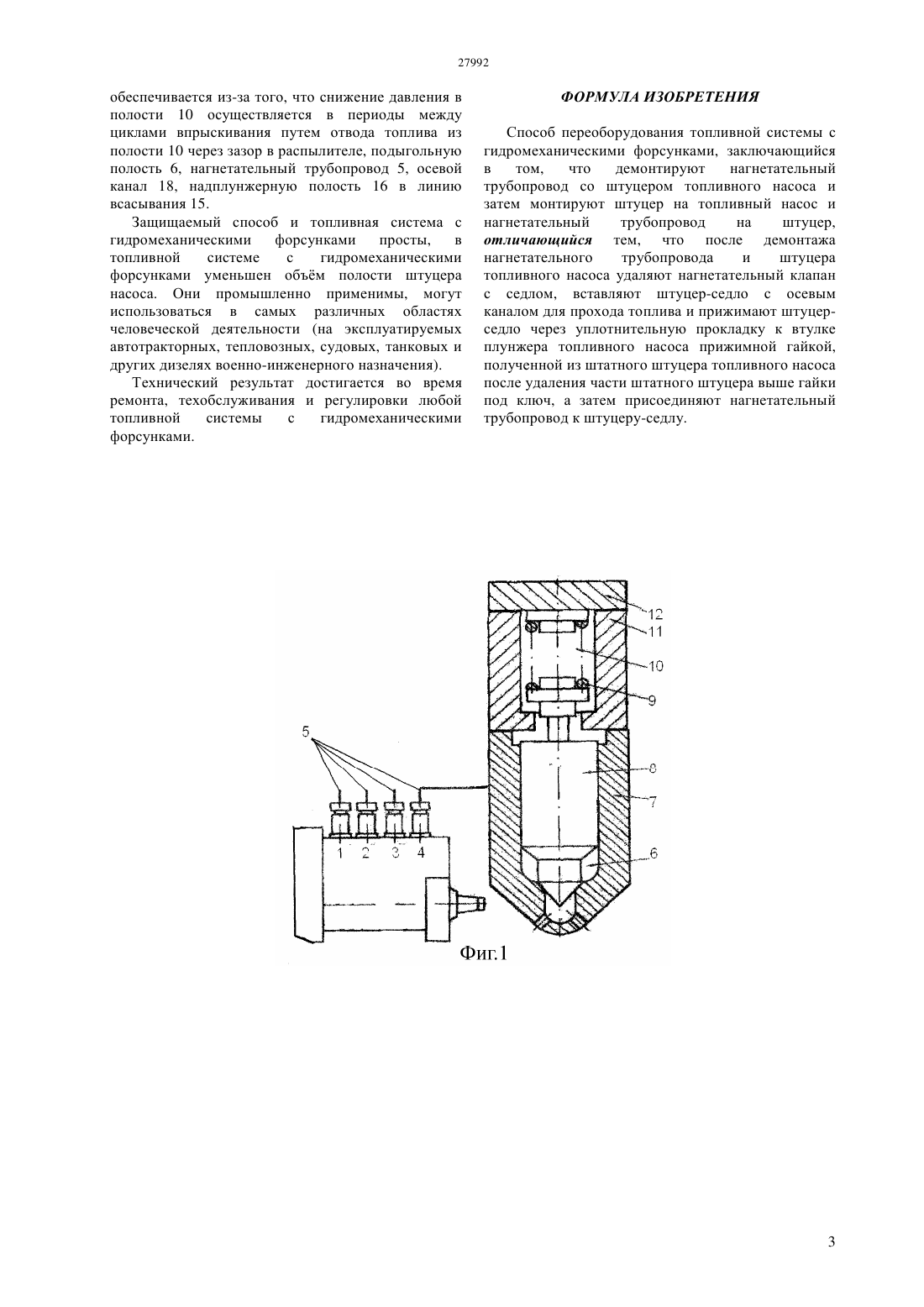

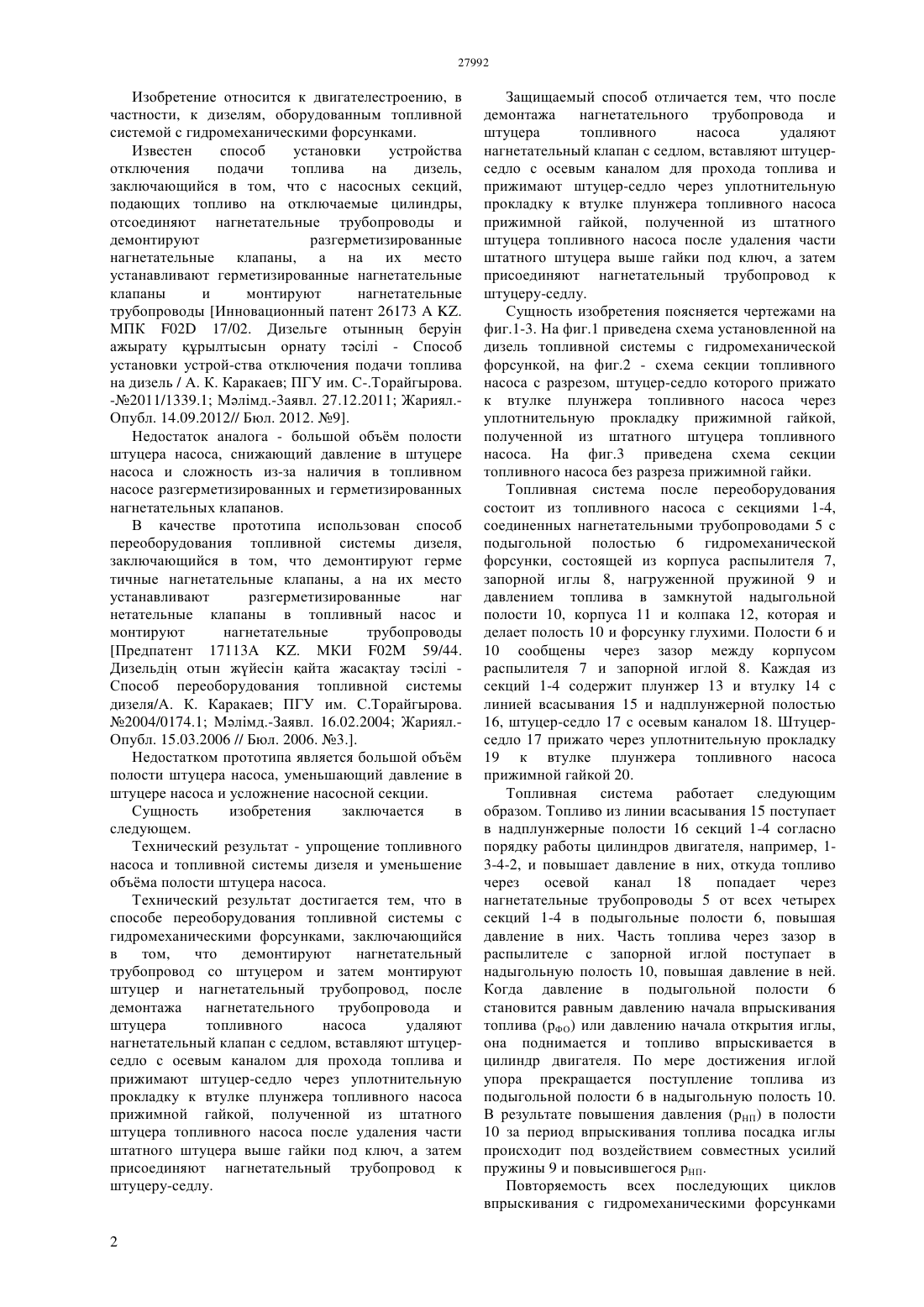

(51) 02 59/44 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ нагнетательный трубопровод на штуцер, отличается тем, что после демонтажа нагнетательного трубопровода и штуцера топливного насоса удаляют нагнетательный клапан с седлом, вставляют штуцерседло с осевым каналом для прохода топлива и прижимают штуцер-седло через уплотнительную прокладку к втулке плунжера топливного насоса прижимной гайкой, полученной из штатного штуцера топливного насоса после удаления части штатного штуцера выше гайки под ключ, а затем присоединяют нагнетательный трубопровод к штуцеру-седлу. Защищаемый способ и топливная система с гидромеханическими форсунками просты,в топливной системе с гидромеханическими форсунками уменьшен объм полости штуцера насоса. Они промышленно применимы, могут использоваться в самых различных областях человеческой деятельности (на эксплуатируемых автотракторных, тепловозных, судовых, танковых и других дизелях военно-инженерного назначения). Технический результат достигается во время ремонта, техобслуживания и регулировки любой топливной системы с гидромеханическими форсунками.(73) Республиканское государственное предприятие на праве хозяйственного ведения Павлодарский государственный университет им. С.Торайгырова Министерства образования и науки Республики Казахстан(54) СПОСОБ ПЕРЕОБОРУДОВАНИЯ ТОПЛИВНОЙ СИСТЕМЫ С ГИДРОМЕХАНИЧЕСКИМИ ФОРСУНКАМИ(57) Изобретение относится к двигателестроению, в частности, к дизелям, оборудованным топливной системой с форсунками. Технический результат - упрощение топливного насоса и топливной системы дизеля и уменьшение объма полости штуцера насоса. Технический результат достигается тем, что в способе переоборудования топливной системы с гидромеханическими форсунками, заключающийся в том,что демонтируют нагнетательный трубопровод со штуцером топливного насоса и затем монтируют штуцер на топливный насос и Изобретение относится к двигателестроению, в частности, к дизелям, оборудованным топливной системой с гидромеханическими форсунками. Известен способ установки устройства отключения подачи топлива на дизель,заключающийся в том, что с насосных секций,подающих топливо на отключаемые цилиндры,отсоединяют нагнетательные трубопроводы и демонтируют разгерметизированные нагнетательные клапаны, а на их место устанавливают герметизированные нагнетательные клапаны и монтируют нагнетательные трубопроводы Инновационный патент 26173. МПК 02 17/02. Дизельге отынны 3 берун ажырату 56 рылтысын орнату тсл - Способ установки устрой-ства отключения подачи топлива на дизель / А. К. Каракаев ПГУ им. С-.Торайгырова.-2011/1339.1 Млмд.-3 аявл. 27.12.2011 Жариял.Опубл. 14.09.2012// Бюл. 2012. 9. Недостаток аналога - большой объм полости штуцера насоса, снижающий давление в штуцере насоса и сложность из-за наличия в топливном насосе разгерметизированных и герметизированных нагнетательных клапанов. В качестве прототипа использован способ переоборудования топливной системы дизеля,заключающийся в том, что демонтируют герме тичные нагнетательные клапаны, а на их место устанавливают разгерметизированные наг нетательные клапаны в топливный насос и монтируют нагнетательные трубопроводы Предпатент 17113 А . МКИ 02 59/44. Дизельд 3 отын жйесн 5 айта жаса 5 тау тсл Способ переоборудования топливной системы дизеля/А. К. Каракаев ПГУ им. С.Торайгырова. 2004/0174.1 Млмд.-Заявл. 16.02.2004 Жариял.Опубл. 15.03.2006 // Бюл. 2006. 3 Недостатком прототипа является большой объм полости штуцера насоса, уменьшающий давление в штуцере насоса и усложнение насосной секции. Сущность изобретения заключается в следующем. Технический результат - упрощение топливного насоса и топливной системы дизеля и уменьшение объма полости штуцера насоса. Технический результат достигается тем, что в способе переоборудования топливной системы с гидромеханическими форсунками, заключающийся в том,что демонтируют нагнетательный трубопровод со штуцером и затем монтируют штуцер и нагнетательный трубопровод, после демонтажа нагнетательного трубопровода и штуцера топливного насоса удаляют нагнетательный клапан с седлом, вставляют штуцерседло с осевым каналом для прохода топлива и прижимают штуцер-седло через уплотнительную прокладку к втулке плунжера топливного насоса прижимной гайкой, полученной из штатного штуцера топливного насоса после удаления части штатного штуцера выше гайки под ключ, а затем присоединяют нагнетательный трубопровод к штуцеру-седлу. Защищаемый способ отличается тем, что после демонтажа нагнетательного трубопровода и штуцера топливного насоса удаляют нагнетательный клапан с седлом, вставляют штуцерседло с осевым каналом для прохода топлива и прижимают штуцер-седло через уплотнительную прокладку к втулке плунжера топливного насоса прижимной гайкой, полученной из штатного штуцера топливного насоса после удаления части штатного штуцера выше гайки под ключ, а затем присоединяют нагнетательный трубопровод к штуцеру-седлу. Сущность изобретения поясняется чертежами на фиг.1-3. На фиг.1 приведена схема установленной на дизель топливной системы с гидромеханической форсункой, на фиг.2 - схема секции топливного насоса с разрезом, штуцер-седло которого прижато к втулке плунжера топливного насоса через уплотнительную прокладку прижимной гайкой,полученной из штатного штуцера топливного насоса. На фиг.3 приведена схема секции топливного насоса без разреза прижимной гайки. Топливная система после переоборудования состоит из топливного насоса с секциями 1-4,соединенных нагнетательными трубопроводами 5 с подыгольной полостью 6 гидромеханической форсунки, состоящей из корпуса распылителя 7,запорной иглы 8, нагруженной пружиной 9 и давлением топлива в замкнутой надыгольной полости 10, корпуса 11 и колпака 12, которая и делает полость 10 и форсунку глухими. Полости 6 и 10 сообщены через зазор между корпусом распылителя 7 и запорной иглой 8. Каждая из секций 1-4 содержит плунжер 13 и втулку 14 с линией всасывания 15 и надплунжерной полостью 16, штуцер-седло 17 с осевым каналом 18. Штуцерседло 17 прижато через уплотнительную прокладку 19 к втулке плунжера топливного насоса прижимной гайкой 20. Топливная система работает следующим образом. Топливо из линии всасывания 15 поступает в надплунжерные полости 16 секций 1-4 согласно порядку работы цилиндров двигателя, например, 13-4-2, и повышает давление в них, откуда топливо через осевой канал 18 попадает через нагнетательные трубопроводы 5 от всех четырех секций 1-4 в подыгольные полости 6, повышая давление в них. Часть топлива через зазор в распылителе с запорной иглой поступает в надыгольную полость 10, повышая давление в ней. Когда давление в подыгольной полости 6 становится равным давлению начала впрыскивания топлива (рФО) или давлению начала открытия иглы,она поднимается и топливо впрыскивается в цилиндр двигателя. По мере достижения иглой упора прекращается поступление топлива из подыгольной полости 6 в надыгольную полость 10. В результате повышения давления (рНП) в полости 10 за период впрыскивания топлива посадка иглы происходит под воздействием совместных усилий пружины 9 и повысившегося рНП. Повторяемость всех последующих циклов впрыскивания с гидромеханическими форсунками обеспечивается из-за того, что снижение давления в полости 10 осуществляется в периоды между циклами впрыскивания путем отвода топлива из полости 10 через зазор в распылителе, подыгольную полость 6, нагнетательный трубопровод 5, осевой канал 18, надплунжерную полость 16 в линию всасывания 15. Защищаемый способ и топливная система с гидромеханическими форсунками просты,в топливной системе с гидромеханическими форсунками уменьшен объм полости штуцера насоса. Они промышленно применимы, могут использоваться в самых различных областях человеческой деятельности (на эксплуатируемых автотракторных, тепловозных, судовых, танковых и других дизелях военно-инженерного назначения). Технический результат достигается во время ремонта, техобслуживания и регулировки любой топливной системы с гидромеханическими форсунками. ФОРМУЛА ИЗОБРЕТЕНИЯ Способ переоборудования топливной системы с гидромеханическими форсунками, заключающийся в том,что демонтируют нагнетательный трубопровод со штуцером топливного насоса и затем монтируют штуцер на топливный насос и нагнетательный трубопровод на штуцер,отличающийся тем, что после демонтажа нагнетательного трубопровода и штуцера топливного насоса удаляют нагнетательный клапан с седлом, вставляют штуцер-седло с осевым каналом для прохода топлива и прижимают штуцерседло через уплотнительную прокладку к втулке плунжера топливного насоса прижимной гайкой,полученной из штатного штуцера топливного насоса после удаления части штатного штуцера выше гайки под ключ, а затем присоединяют нагнетательный трубопровод к штуцеру-седлу.
