Переключатель расхода воды

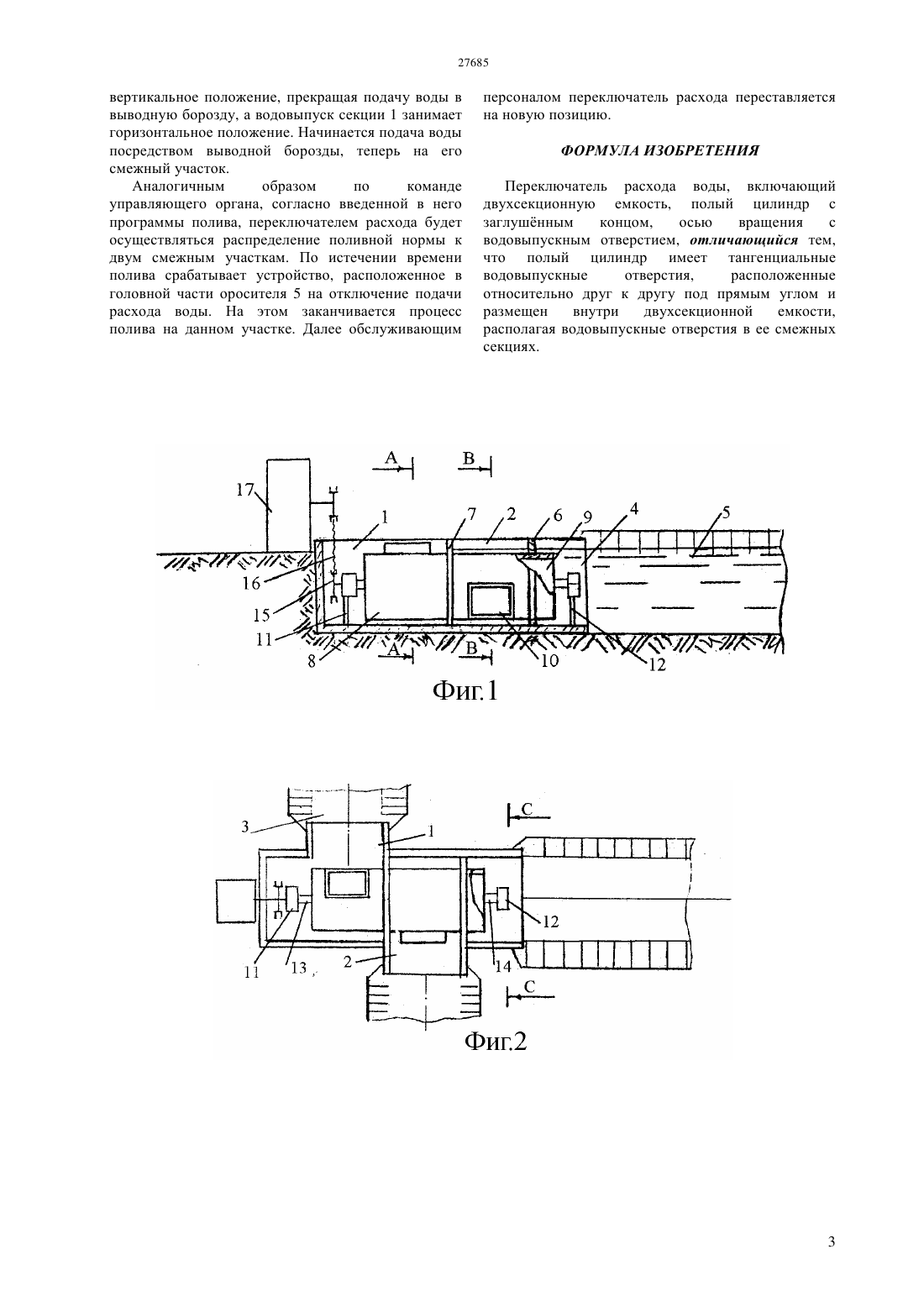

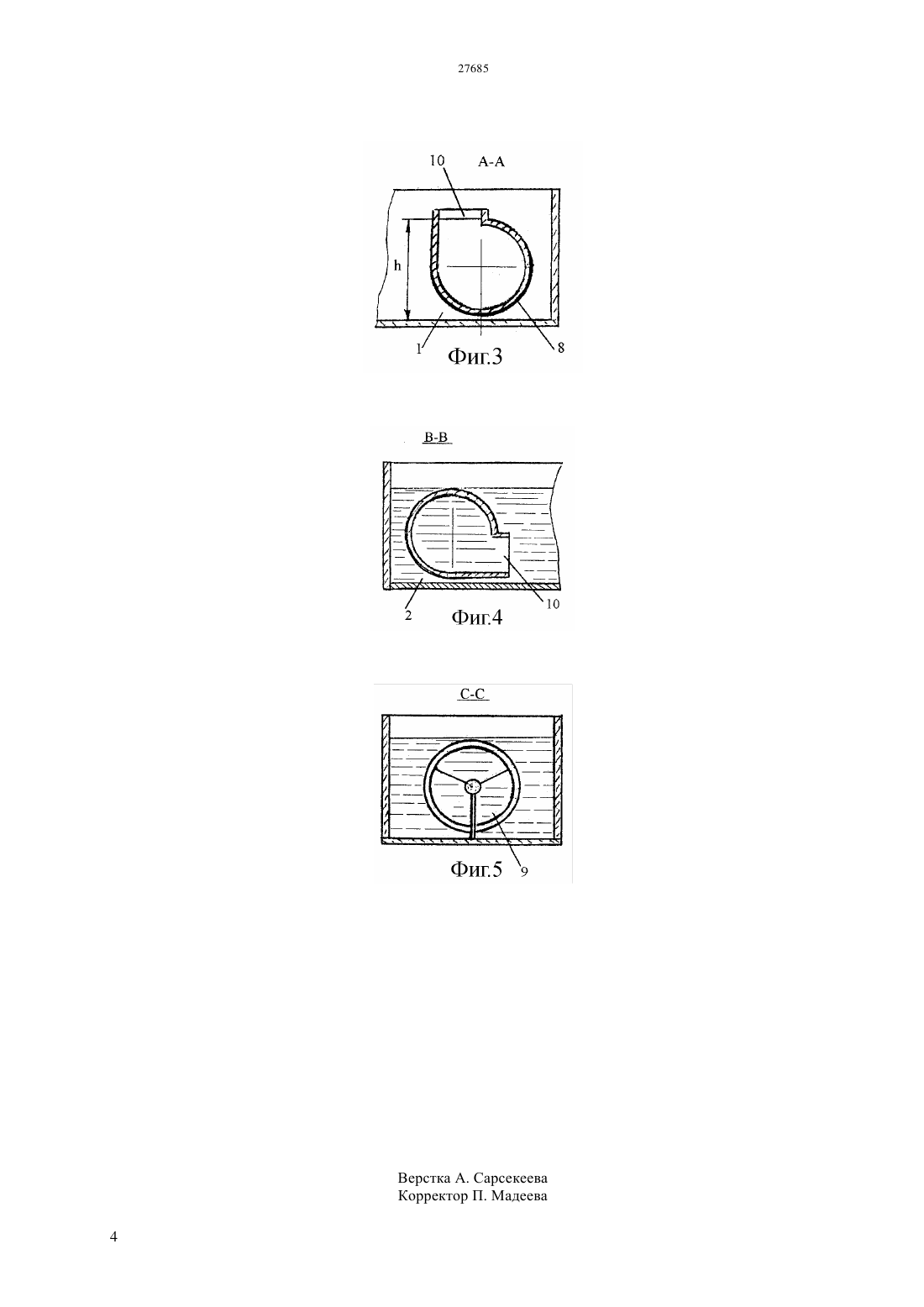

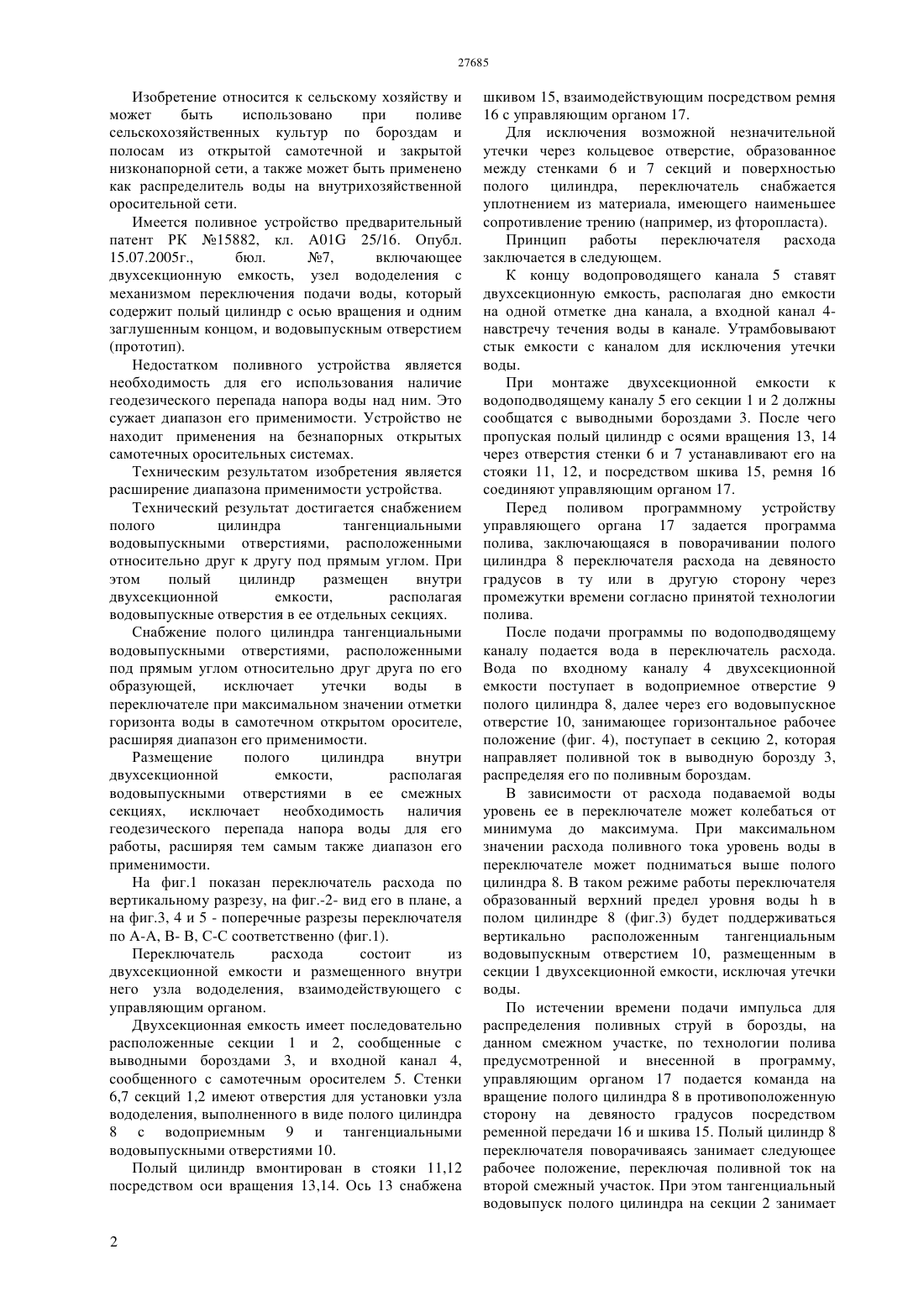

(51) 01 25/16 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Переключатель расхода воды относится к сельскохозяйственной технике и может найти применение при проведении поверхностных поливов культур, как из самотечной безнапорной оросительной сети, так и из низконапорной сети. Технический результат - расширение диапазона применимости устройства. Устройство состоит из двухсекционной емкости и узла вододеления. Новым в устройстве является выполнение узла вододеления в виде полого цилиндра с тангенциальными водовыпускными отверстиями,расположенными относительно друг к другу под прямым углом. При этом они расположены на смежных секциях двухсекционной емкости.(72) Таттибаев Хасан Айтбекович Калашников Павел Александрович Куртебаев Болат Мажитович Першуков Денис Александрович Мамучев Руслан Алиевич Мирсаитов Рахымжан Гарибжанович(73) Товарищество с ограниченной ответственностью Казахский научноисследовательский институт водного хозяйства Министерство сельского хозяйства Республики Казахстан Изобретение относится к сельскому хозяйству и может быть использовано при поливе сельскохозяйственных культур по бороздам и полосам из открытой самотечной и закрытой низконапорной сети, а также может быть применено как распределитель воды на внутрихозяйственной оросительной сети. Имеется поливное устройство предварительный патент РК 15882, кл. А 01 25/16. Опубл. 15.07.2005 г.,бюл. 7,включающее двухсекционную емкость, узел вододеления с механизмом переключения подачи воды, который содержит полый цилиндр с осью вращения и одним заглушенным концом, и водовыпускным отверстием(прототип). Недостатком поливного устройства является необходимость для его использования наличие геодезического перепада напора воды над ним. Это сужает диапазон его применимости. Устройство не находит применения на безнапорных открытых самотечных оросительных системах. Техническим результатом изобретения является расширение диапазона применимости устройства. Технический результат достигается снабжением полого цилиндра тангенциальными водовыпускными отверстиями, расположенными относительно друг к другу под прямым углом. При этом полый цилиндр размещен внутри двухсекционной емкости,располагая водовыпускные отверстия в ее отдельных секциях. Снабжение полого цилиндра тангенциальными водовыпускными отверстиями, расположенными под прямым углом относительно друг друга по его образующей,исключает утечки воды в переключателе при максимальном значении отметки горизонта воды в самотечном открытом оросителе,расширяя диапазон его применимости. Размещение полого цилиндра внутри двухсекционной емкости,располагая водовыпускными отверстиями в ее смежных секциях,исключает необходимость наличия геодезического перепада напора воды для его работы, расширяя тем самым также диапазон его применимости. На фиг.1 показан переключатель расхода по вертикальному разрезу, на фиг.-2- вид его в плане, а на фиг.3, 4 и 5 - поперечные разрезы переключателя по А-А, В- В, С-С соответственно (фиг.1). Переключатель расхода состоит из двухсекционной емкости и размещенного внутри него узла вододеления, взаимодействующего с управляющим органом. Двухсекционная емкость имеет последовательно расположенные секции 1 и 2, сообщенные с выводными бороздами 3, и входной канал 4,сообщенного с самотечным оросителем 5. Стенки 6,7 секций 1,2 имеют отверстия для установки узла вододеления, выполненного в виде полого цилиндра 8 с водоприемным 9 и тангенциальными водовыпускными отверстиями 10. Полый цилиндр вмонтирован в стояки 11,12 посредством оси вращения 13,14. Ось 13 снабжена шкивом 15, взаимодействующим посредством ремня 16 с управляющим органом 17. Для исключения возможной незначительной утечки через кольцевое отверстие, образованное между стенками 6 и 7 секций и поверхностью полого цилиндра, переключатель снабжается уплотнением из материала, имеющего наименьшее сопротивление трению (например, из фторопласта). Принцип работы переключателя расхода заключается в следующем. К концу водопроводящего канала 5 ставят двухсекционную емкость, располагая дно емкости на одной отметке дна канала, а входной канал 4 навстречу течения воды в канале. Утрамбовывают стык емкости с каналом для исключения утечки воды. При монтаже двухсекционной емкости к водоподводящему каналу 5 его секции 1 и 2 должны сообщатся с выводными бороздами 3. После чего пропуская полый цилиндр с осями вращения 13, 14 через отверстия стенки 6 и 7 устанавливают его на стояки 11, 12, и посредством шкива 15, ремня 16 соединяют управляющим органом 17. Перед поливом программному устройству управляющего органа 17 задается программа полива, заключающаяся в поворачивании полого цилиндра 8 переключателя расхода на девяносто градусов в ту или в другую сторону через промежутки времени согласно принятой технологии полива. После подачи программы по водоподводящему каналу подается вода в переключатель расхода. Вода по входному каналу 4 двухсекционной емкости поступает в водоприемное отверстие 9 полого цилиндра 8, далее через его водовыпускное отверстие 10, занимающее горизонтальное рабочее положение (фиг. 4), поступает в секцию 2, которая направляет поливной ток в выводную борозду 3,распределяя его по поливным бороздам. В зависимости от расхода подаваемой воды уровень ее в переключателе может колебаться от минимума до максимума. При максимальном значении расхода поливного тока уровень воды в переключателе может подниматься выше полого цилиндра 8. В таком режиме работы переключателя образованный верхний предел уровня водыв полом цилиндре 8 (фиг.3) будет поддерживаться вертикально расположенным тангенциальным водовыпускным отверстием 10, размещенным в секции 1 двухсекционной емкости, исключая утечки воды. По истечении времени подачи импульса для распределения поливных струй в борозды, на данном смежном участке, по технологии полива предусмотренной и внесенной в программу,управляющим органом 17 подается команда на вращение полого цилиндра 8 в противоположенную сторону на девяносто градусов посредством ременной передачи 16 и шкива 15. Полый цилиндр 8 переключателя поворачиваясь занимает следующее рабочее положение, переключая поливной ток на второй смежный участок. При этом тангенциальный водовыпуск полого цилиндра на секции 2 занимает вертикальное положение, прекращая подачу воды в выводную борозду, а водовыпуск секции 1 занимает горизонтальное положение. Начинается подача воды посредством выводной борозды, теперь на его смежный участок. Аналогичным образом по команде управляющего органа, согласно введенной в него программы полива, переключателем расхода будет осуществляться распределение поливной нормы к двум смежным участкам. По истечении времени полива срабатывает устройство, расположенное в головной части оросителя 5 на отключение подачи расхода воды. На этом заканчивается процесс полива на данном участке. Далее обслуживающим персоналом переключатель расхода переставляется на новую позицию. ФОРМУЛА ИЗОБРЕТЕНИЯ Переключатель расхода воды, включающий двухсекционную емкость, полый цилиндр с заглушнным концом,осью вращения с водовыпускным отверстием, отличающийся тем,что полый цилиндр имеет тангенциальные водовыпускные отверстия,расположенные относительно друг к другу под прямым углом и размещен внутри двухсекционной емкости,располагая водовыпускные отверстия в ее смежных секциях.
