Комбинированное почвообрабатывающее орудие

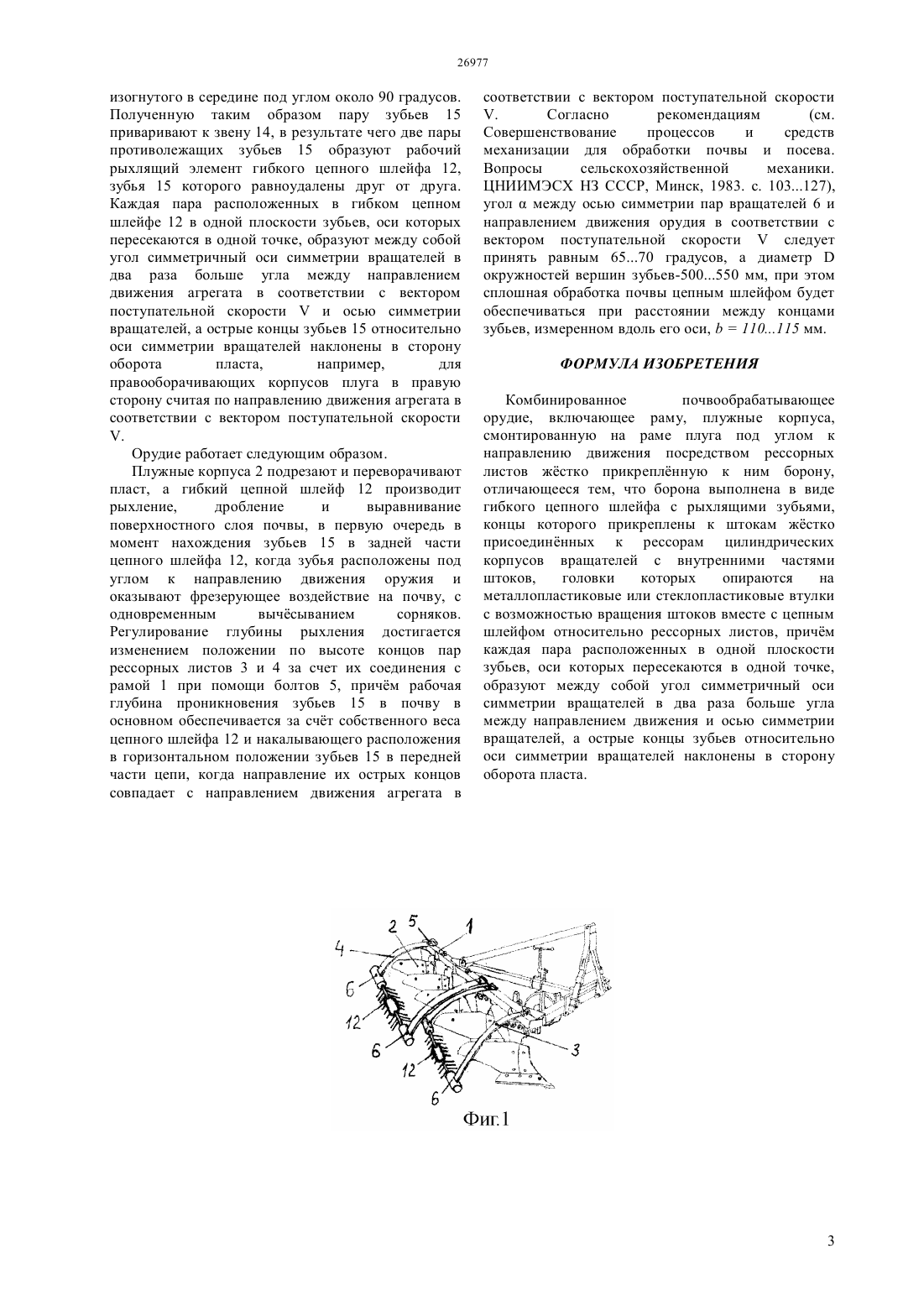

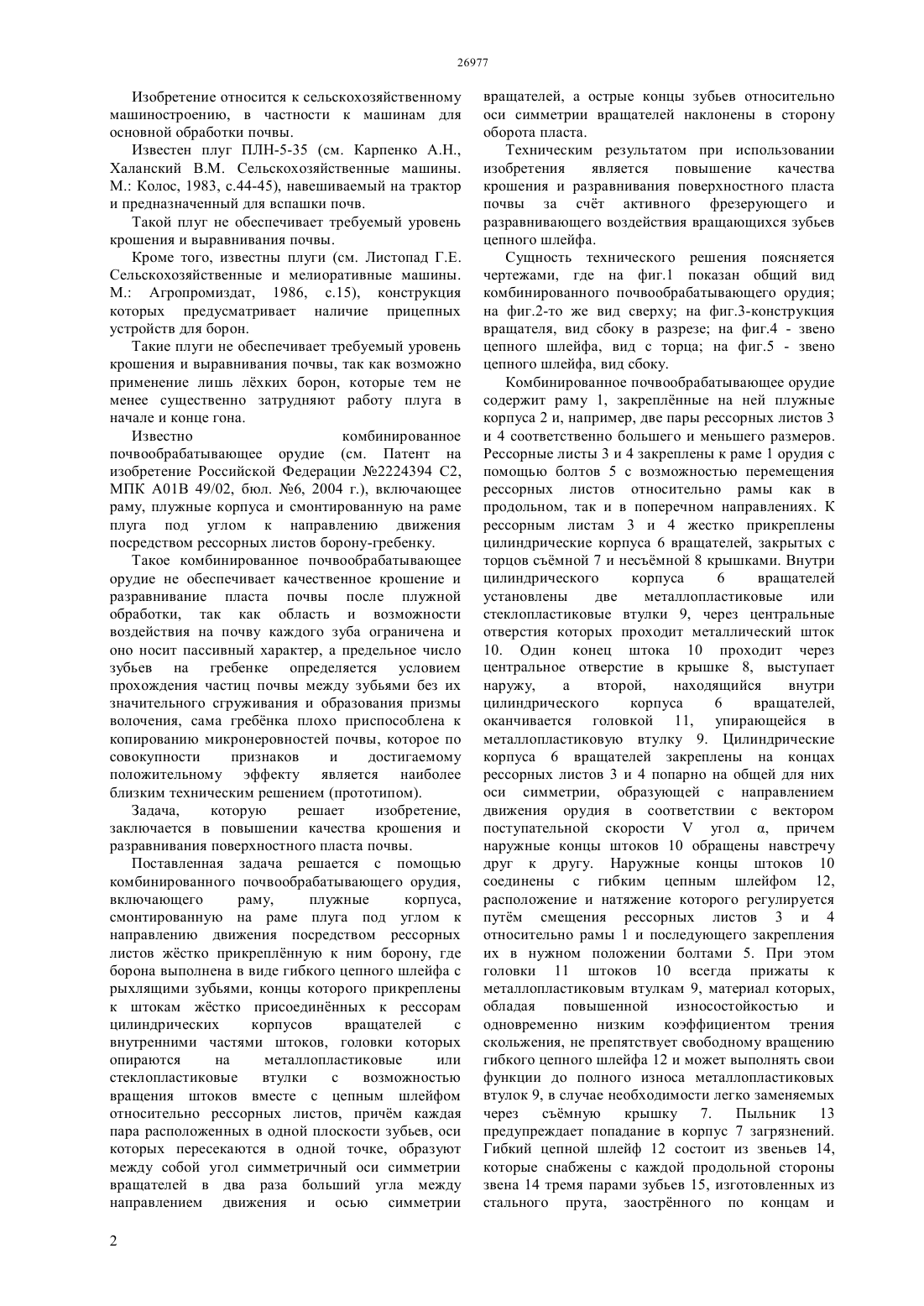

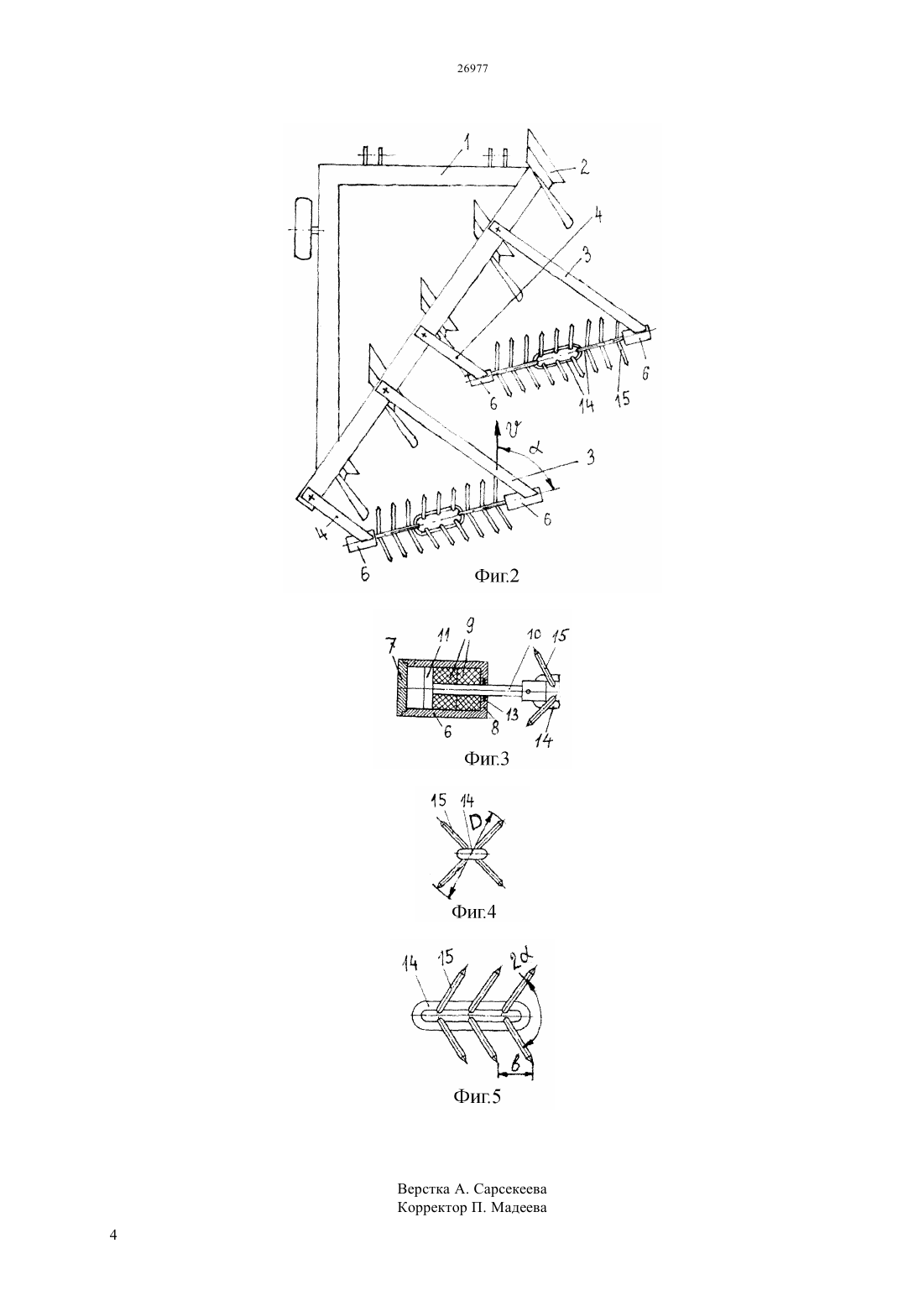

(51) 01 49/02 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ смонтированную на раме 1 плуга под углом к направлению движения посредством рессорных листов 3 и 4 жстко прикреплнную к ним борону,где борона выполнена в виде гибкого цепного шлейфа с рыхлящими зубьями 15, концы которого прикреплены к штокам жстко присоединнных к рессорам цилиндрических корпусов 6 вращателей с внутренними частями штоков, головки которых опираются на металлопластиковые или стеклопластиковые втулки с возможностью вращения штоков вместе с цепным шлейфом относительно рессорных листов 3 и 4, причм каждая пара расположенных в одной плоскости зубьев, оси которых пересекаются в одной точке,образуют между собой угол симметричный оси симметрии вращателей в два раза больше угла между направлением движения и осью симметрии вращателей, а острые концы зубьев относительно оси симметрии вращателей наклонены в сторону оборота пласта.(72) Романюк Николай НиколаевичАгейчик Валерий АлександровичНукешев Саяхат ОразовичМуращенко Владимир Иванович Сыздыков Жанат Ануарбекович(57) Изобретение относится к сельскохозяйственному машиностроению,в частности к машинам для основной обработки почвы. Задача,которую решает изобретение,заключается в повышении качества крошения и разравнивания поверхностного пласта почвы. Поставленная задача решается с помощью комбинированного почвообрабатывающего орудия,включающего раму 1, плужные корпуса 2, 26977 Изобретение относится к сельскохозяйственному машиностроению, в частности к машинам для основной обработки почвы. Известен плуг ПЛН-5-35 (см. Карпенко А.Н.,Халанский В.М. Сельскохозяйственные машины. М. Колос, 1983, с.44-45), навешиваемый на трактор и предназначенный для вспашки почв. Такой плуг не обеспечивает требуемый уровень крошения и выравнивания почвы. Кроме того, известны плуги (см. Листопад Г.Е. Сельскохозяйственные и мелиоративные машины. М. Агропромиздат, 1986, с.15), конструкция которых предусматривает наличие прицепных устройств для борон. Такие плуги не обеспечивает требуемый уровень крошения и выравнивания почвы, так как возможно применение лишь лхких борон, которые тем не менее существенно затрудняют работу плуга в начале и конце гона. Известно комбинированное почвообрабатывающее орудие (см. Патент на изобретение Российской Федерации 2224394 С 2,МПК А 01 В 49/02, бюл. 6, 2004 г.), включающее раму, плужные корпуса и смонтированную на раме плуга под углом к направлению движения посредством рессорных листов борону-гребенку. Такое комбинированное почвообрабатывающее орудие не обеспечивает качественное крошение и разравнивание пласта почвы после плужной обработки, так как область и возможности воздействия на почву каждого зуба ограничена и оно носит пассивный характер, а предельное число зубьев на гребенке определяется условием прохождения частиц почвы между зубьями без их значительного сгруживания и образования призмы волочения, сама гребнка плохо приспособлена к копированию микронеровностей почвы, которое по совокупности признаков и достигаемому положительному эффекту является наиболее близким техническим решением (прототипом). Задача,которую решает изобретение,заключается в повышении качества крошения и разравнивания поверхностного пласта почвы. Поставленная задача решается с помощью комбинированного почвообрабатывающего орудия,включающего раму,плужные корпуса,смонтированную на раме плуга под углом к направлению движения посредством рессорных листов жстко прикреплнную к ним борону, где борона выполнена в виде гибкого цепного шлейфа с рыхлящими зубьями, концы которого прикреплены к штокам жстко присоединнных к рессорам цилиндрических корпусов вращателей с внутренними частями штоков, головки которых опираются на металлопластиковые или стеклопластиковые втулки с возможностью вращения штоков вместе с цепным шлейфом относительно рессорных листов, причм каждая пара расположенных в одной плоскости зубьев, оси которых пересекаются в одной точке, образуют между собой угол симметричный оси симметрии вращателей в два раза больший угла между направлением движения и осью симметрии 2 вращателей, а острые концы зубьев относительно оси симметрии вращателей наклонены в сторону оборота пласта. Техническим результатом при использовании изобретения является повышение качества крошения и разравнивания поверхностного пласта почвы за счт активного фрезерующего и разравнивающего воздействия вращающихся зубьев цепного шлейфа. Сущность технического решения поясняется чертежами, где на фиг.1 показан общий вид комбинированного почвообрабатывающего орудия на фиг.2-то же вид сверху на фиг.3-конструкция вращателя, вид сбоку в разрезе на фиг.4 - звено цепного шлейфа, вид с торца на фиг.5 - звено цепного шлейфа, вид сбоку. Комбинированное почвообрабатывающее орудие содержит раму 1, закреплнные на ней плужные корпуса 2 и, например, две пары рессорных листов 3 и 4 соответственно большего и меньшего размеров. Рессорные листы 3 и 4 закреплены к раме 1 орудия с помощью болтов 5 с возможностью перемещения рессорных листов относительно рамы как в продольном, так и в поперечном направлениях. К рессорным листам 3 и 4 жестко прикреплены цилиндрические корпуса 6 вращателей, закрытых с торцов съмной 7 и несъмной 8 крышками. Внутри цилиндрического корпуса 6 вращателей установлены две металлопластиковые или стеклопластиковые втулки 9, через центральные отверстия которых проходит металлический шток 10. Один конец штока 10 проходит через центральное отверстие в крышке 8, выступает наружу,а второй,находящийся внутри цилиндрического корпуса 6 вращателей,оканчивается головкой 11, упирающейся в металлопластиковую втулку 9. Цилиндрические корпуса 6 вращателей закреплены на концах рессорных листов 3 и 4 попарно на общей для них оси симметрии, образующей с направлением движения орудия в соответствии с вектором поступательной скоростиугол , причем наружные концы штоков 10 обращены навстречу друг к другу. Наружные концы штоков 10 соединены с гибким цепным шлейфом 12,расположение и натяжение которого регулируется путм смещения рессорных листов 3 и 4 относительно рамы 1 и последующего закрепления их в нужном положении болтами 5. При этом головки 11 штоков 10 всегда прижаты к металлопластиковым втулкам 9, материал которых,обладая повышенной износостойкостью и одновременно низким коэффициентом трения скольжения, не препятствует свободному вращению гибкого цепного шлейфа 12 и может выполнять свои функции до полного износа металлопластиковых втулок 9, в случае необходимости легко заменяемых через съмную крышку 7. Пыльник 13 предупреждает попадание в корпус 7 загрязнений. Гибкий цепной шлейф 12 состоит из звеньев 14,которые снабжены с каждой продольной стороны звена 14 тремя парами зубьев 15, изготовленных из стального прута, заострнного по концам и изогнутого в середине под углом около 90 градусов. Полученную таким образом пару зубьев 15 приваривают к звену 14, в результате чего две пары противолежащих зубьев 15 образуют рабочий рыхлящий элемент гибкого цепного шлейфа 12,зубья 15 которого равноудалены друг от друга. Каждая пара расположенных в гибком цепном шлейфе 12 в одной плоскости зубьев, оси которых пересекаются в одной точке, образуют между собой угол симметричный оси симметрии вращателей в два раза больше угла между направлением движения агрегата в соответствии с вектором поступательной скоростии осью симметрии вращателей, а острые концы зубьев 15 относительно оси симметрии вращателей наклонены в сторону оборота пласта,например,для правооборачивающих корпусов плуга в правую сторону считая по направлению движения агрегата в соответствии с вектором поступательной скорости. Орудие работает следующим образом. Плужные корпуса 2 подрезают и переворачивают пласт, а гибкий цепной шлейф 12 производит рыхление,дробление и выравнивание поверхностного слоя почвы, в первую очередь в момент нахождения зубьев 15 в задней части цепного шлейфа 12, когда зубья расположены под углом к направлению движения оружия и оказывают фрезерующее воздействие на почву, с одновременным вычсыванием сорняков. Регулирование глубины рыхления достигается изменением положении по высоте концов пар рессорных листов 3 и 4 за счет их соединения с рамой 1 при помощи болтов 5, причм рабочая глубина проникновения зубьев 15 в почву в основном обеспечивается за счт собственного веса цепного шлейфа 12 и накалывающего расположения в горизонтальном положении зубьев 15 в передней части цепи, когда направление их острых концов совпадает с направлением движения агрегата в(см. Совершенствование процессов и средств механизации для обработки почвы и посева. Вопросы сельскохозяйственной механики. ЦНИИМЭСХ НЗ СССР, Минск, 1983. с. 103127),уголмежду осью симметрии пар вращателей 6 и направлением движения орудия в соответствии с вектором поступательной скоростиследует принять равным 6570 градусов, а диаметрокружностей вершин зубьев-500550 мм, при этом сплошная обработка почвы цепным шлейфом будет обеспечиваться при расстоянии между концами зубьев, измеренном вдоль его оси,110115 мм. ФОРМУЛА ИЗОБРЕТЕНИЯ Комбинированное почвообрабатывающее орудие, включающее раму, плужные корпуса,смонтированную на раме плуга под углом к направлению движения посредством рессорных листов жстко прикреплнную к ним борону,отличающееся тем, что борона выполнена в виде гибкого цепного шлейфа с рыхлящими зубьями,концы которого прикреплены к штокам жстко присоединнных к рессорам цилиндрических корпусов вращателей с внутренними частями штоков,головки которых опираются на металлопластиковые или стеклопластиковые втулки с возможностью вращения штоков вместе с цепным шлейфом относительно рессорных листов, причм каждая пара расположенных в одной плоскости зубьев, оси которых пересекаются в одной точке,образуют между собой угол симметричный оси симметрии вращателей в два раза больше угла между направлением движения и осью симметрии вращателей, а острые концы зубьев относительно оси симметрии вращателей наклонены в сторону оборота пласта.
