Орудие против горчака

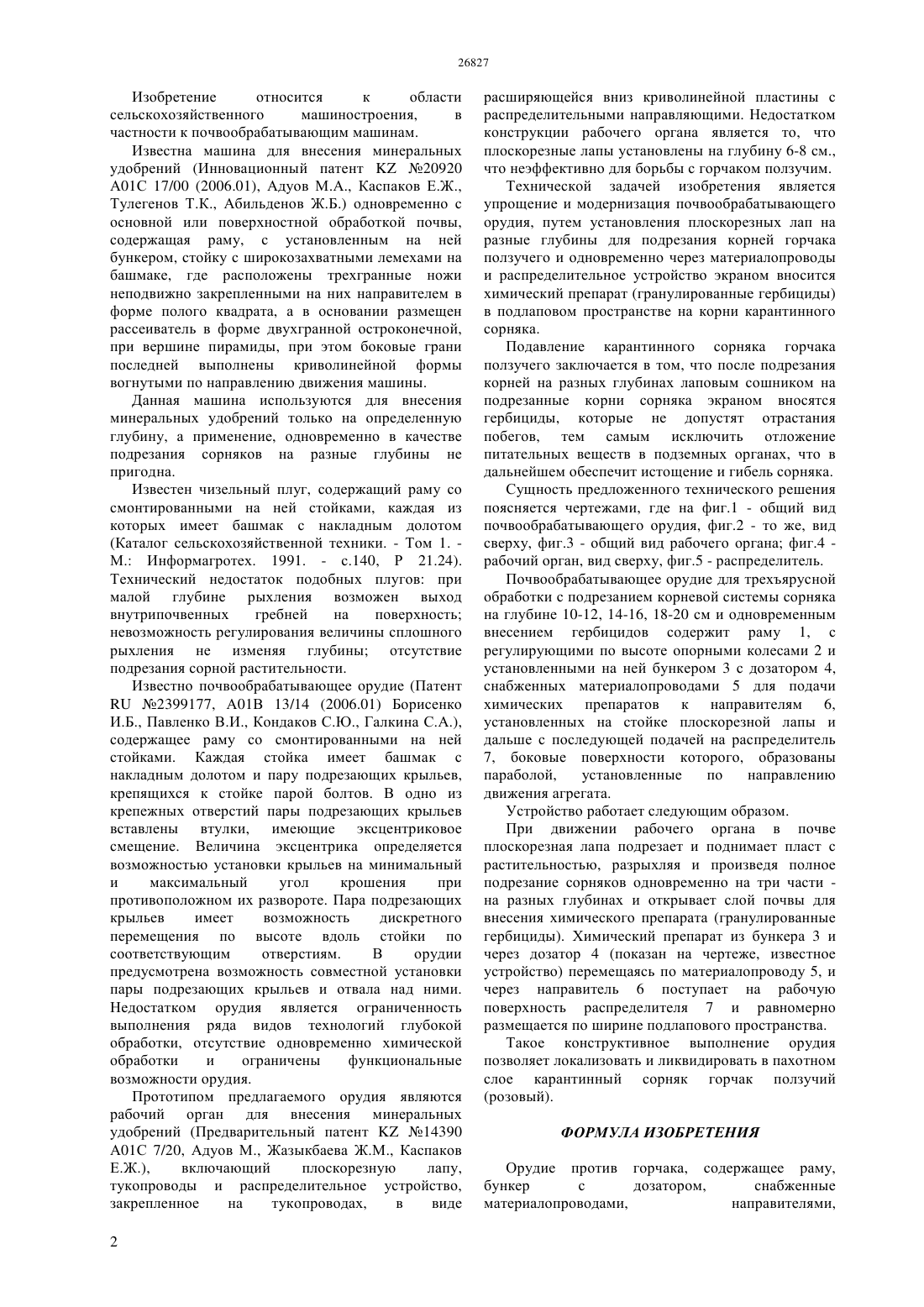

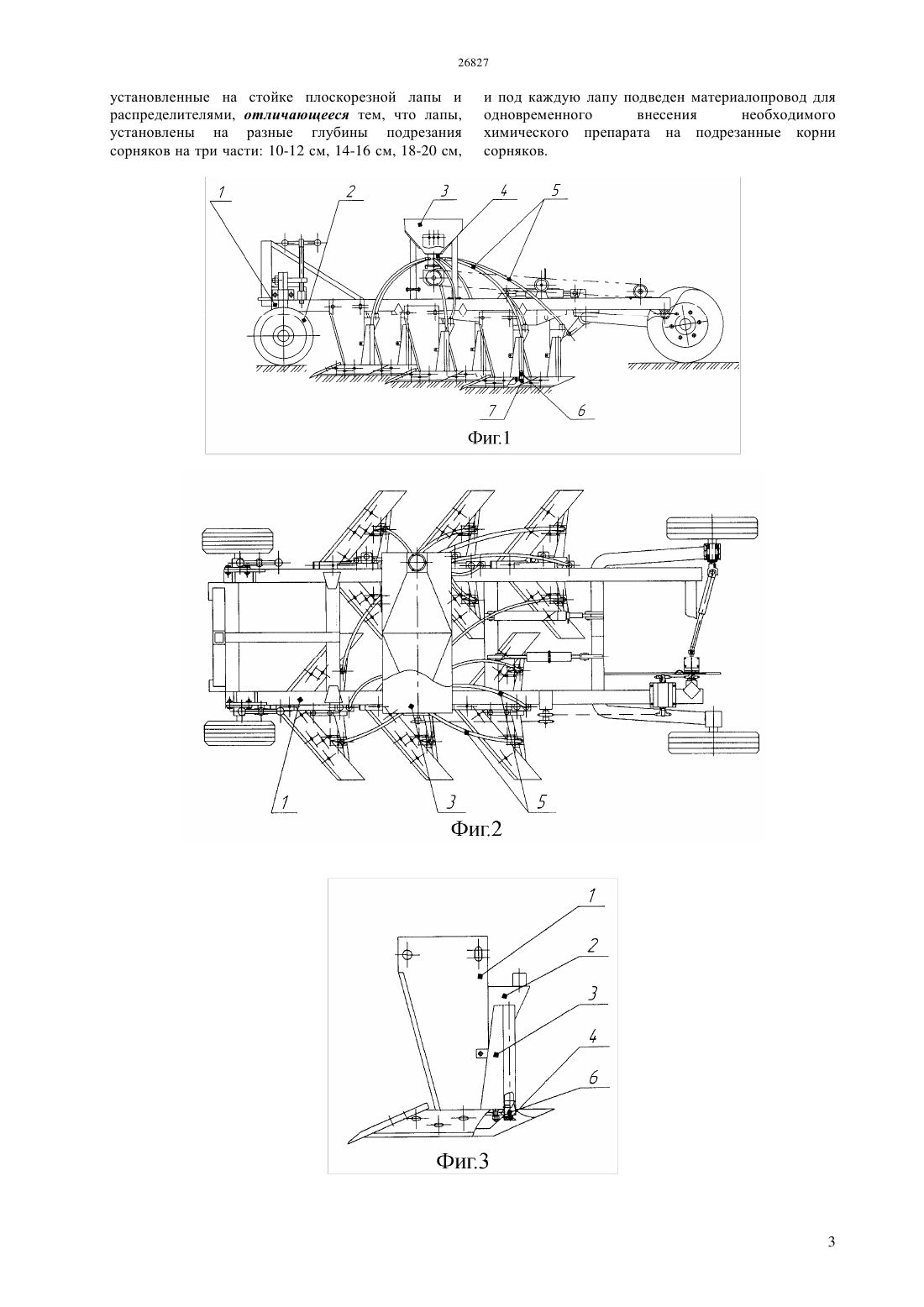

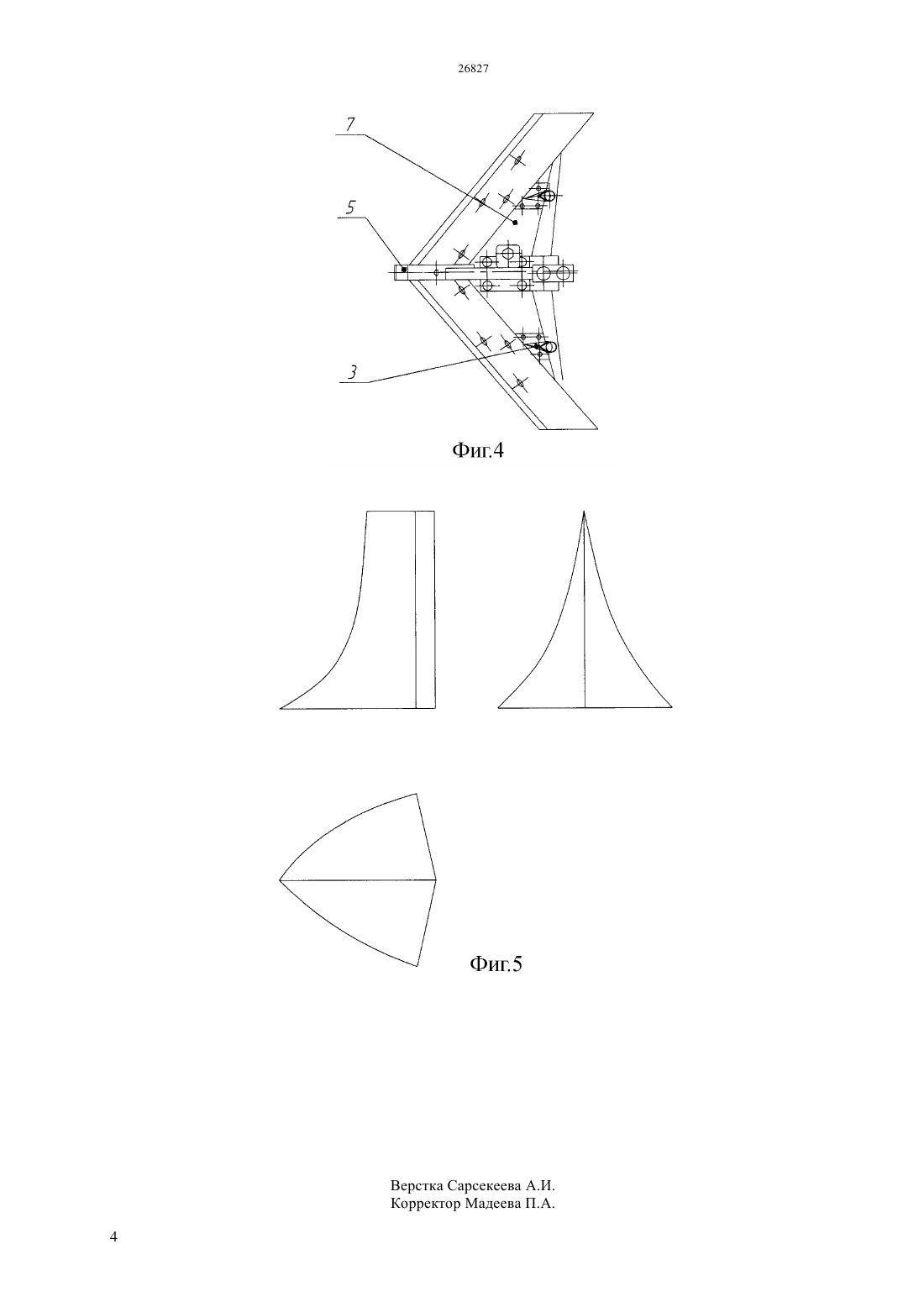

(51) 01 17/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ орудия, путем установления плоскорезных лап для подрезания корней горчака ползучего на разные глубины - на три части 10-12, 14-16, 18-20 см., с целью не допустить отрастания побегов и исключить биосинтез и отложение питательных веществ в подземных органах, что обеспечит истощение сорняка и одновременно через материалопроводы попадая на распределительное устройство, рассевая экраном вносить химический препарат(гранулированные гербициды) в подлаповое пространство на корни подрезанного карантинного сорняка для полной его гибели. Такое конструктивное выполнение позволит за один проход агрегата подрезать сорняки и обработать корни для полного их уничтожения, что обеспечит повышение плодородия почв и продуктивность возделываемых культур.(72) Адуов Мубарак Буряков Александр Семенович Нукушева Сауле Абайдильдиновна Каспаков Есен Жаксалыкович Карипов Ренат Хазеевич Исенов Казбек Галымтаевич Тулегенов Талгат Конысбаевич Абильденов Жаслан Бектемисович(73) Акционерное общество Казахский агротехнический университет им. Сакена Сейфуллина(57) Изобретение относится к области сельскохозяйственного машиностроения,в частности к почвообрабатывающим машинам. Технической задачей изобретения является упрощение и модернизация почвообрабатывающего Изобретение относится к области сельскохозяйственного машиностроения,в частности к почвообрабатывающим машинам. Известна машина для внесения минеральных удобрений (Инновационный патент 20920 А 01 С 17/00 (2006.01), Адуов М.А., Каспаков Е.Ж.,Тулегенов Т.К., Абильденов Ж.Б.) одновременно с основной или поверхностной обработкой почвы,содержащая раму, с установленным на ней бункером, стойку с широкозахватными лемехами на башмаке, где расположены трехгранные ножи неподвижно закрепленными на них направителем в форме полого квадрата, а в основании размещен рассеиватель в форме двухгранной остроконечной,при вершине пирамиды, при этом боковые грани последней выполнены криволинейной формы вогнутыми по направлению движения машины. Данная машина используются для внесения минеральных удобрений только на определенную глубину, а применение, одновременно в качестве подрезания сорняков на разные глубины не пригодна. Известен чизельный плуг, содержащий раму со смонтированными на ней стойками, каждая из которых имеет башмак с накладным долотом(Каталог сельскохозяйственной техники. - Том 1. М. Информагротех. 1991. - с.140, Р 21.24). Технический недостаток подобных плугов при малой глубине рыхления возможен выход внутрипочвенных гребней на поверхность невозможность регулирования величины сплошного рыхления не изменяя глубины отсутствие подрезания сорной растительности. Известно почвообрабатывающее орудие (Патент 2399177, А 01 В 13/14 (2006.01) Борисенко И.Б., Павленко В.И., Кондаков С.Ю., Галкина С.А.),содержащее раму со смонтированными на ней стойками. Каждая стойка имеет башмак с накладным долотом и пару подрезающих крыльев,крепящихся к стойке парой болтов. В одно из крепежных отверстий пары подрезающих крыльев вставлены втулки, имеющие эксцентриковое смещение. Величина эксцентрика определяется возможностью установки крыльев на минимальный и максимальный угол крошения при противоположном их развороте. Пара подрезающих крыльев имеет возможность дискретного перемещения по высоте вдоль стойки по соответствующим отверстиям. В орудии предусмотрена возможность совместной установки пары подрезающих крыльев и отвала над ними. Недостатком орудия является ограниченность выполнения ряда видов технологий глубокой обработки, отсутствие одновременно химической обработки и ограничены функциональные возможности орудия. Прототипом предлагаемого орудия являются рабочий орган для внесения минеральных удобрений (Предварительный патент 14390 А 01 С 7/20, Адуов М., Жазыкбаева Ж.М., Каспаков Е.Ж.),включающий плоскорезную лапу,тукопроводы и распределительное устройство,закрепленное на тукопроводах,в виде 2 расширяющейся вниз криволинейной пластины с распределительными направляющими. Недостатком конструкции рабочего органа является то, что плоскорезные лапы установлены на глубину 6-8 см.,что неэффективно для борьбы с горчаком ползучим. Технической задачей изобретения является упрощение и модернизация почвообрабатывающего орудия, путем установления плоскорезных лап на разные глубины для подрезания корней горчака ползучего и одновременно через материалопроводы и распределительное устройство экраном вносится химический препарат (гранулированные гербициды) в подлаповом пространстве на корни карантинного сорняка. Подавление карантинного сорняка горчака ползучего заключается в том, что после подрезания корней на разных глубинах лаповым сошником на подрезанные корни сорняка экраном вносятся гербициды, которые не допустят отрастания побегов, тем самым исключить отложение питательных веществ в подземных органах, что в дальнейшем обеспечит истощение и гибель сорняка. Сущность предложенного технического решения поясняется чертежами, где на фиг.1 - общий вид почвообрабатывающего орудия, фиг.2 - то же, вид сверху, фиг.3 - общий вид рабочего органа фиг.4 рабочий орган, вид сверху, фиг.5 - распределитель. Почвообрабатывающее орудие для трехъярусной обработки с подрезанием корневой системы сорняка на глубине 10-12, 14-16, 18-20 см и одновременным внесением гербицидов содержит раму 1, с регулирующими по высоте опорными колесами 2 и установленными на ней бункером 3 с дозатором 4,снабженных материалопроводами 5 для подачи химических препаратов к направителям 6,установленных на стойке плоскорезной лапы и дальше с последующей подачей на распределитель 7, боковые поверхности которого, образованы параболой,установленные по направлению движения агрегата. Устройство работает следующим образом. При движении рабочего органа в почве плоскорезная лапа подрезает и поднимает пласт с растительностью, разрыхляя и произведя полное подрезание сорняков одновременно на три части на разных глубинах и открывает слой почвы для внесения химического препарата (гранулированные гербициды). Химический препарат из бункера 3 и через дозатор 4 (показан на чертеже, известное устройство) перемещаясь по материалопроводу 5, и через направитель 6 поступает на рабочую поверхность распределителя 7 и равномерно размещается по ширине подлапового пространства. Такое конструктивное выполнение орудия позволяет локализовать и ликвидировать в пахотном слое карантинный сорняк горчак ползучий(розовый). ФОРМУЛА ИЗОБРЕТЕНИЯ Орудие против горчака, содержащее раму,бункер с дозатором,снабженные материалопроводами,направителями, 26827 установленные на стойке плоскорезной лапы и распределителями, отличающееся тем, что лапы,установлены на разные глубины подрезания сорняков на три части 10-12 см, 14-16 см, 18-20 см, и под каждую лапу подведен материалопровод для одновременного внесения необходимого химического препарата на подрезанные корни сорняков.
