Пневматическая сеялка

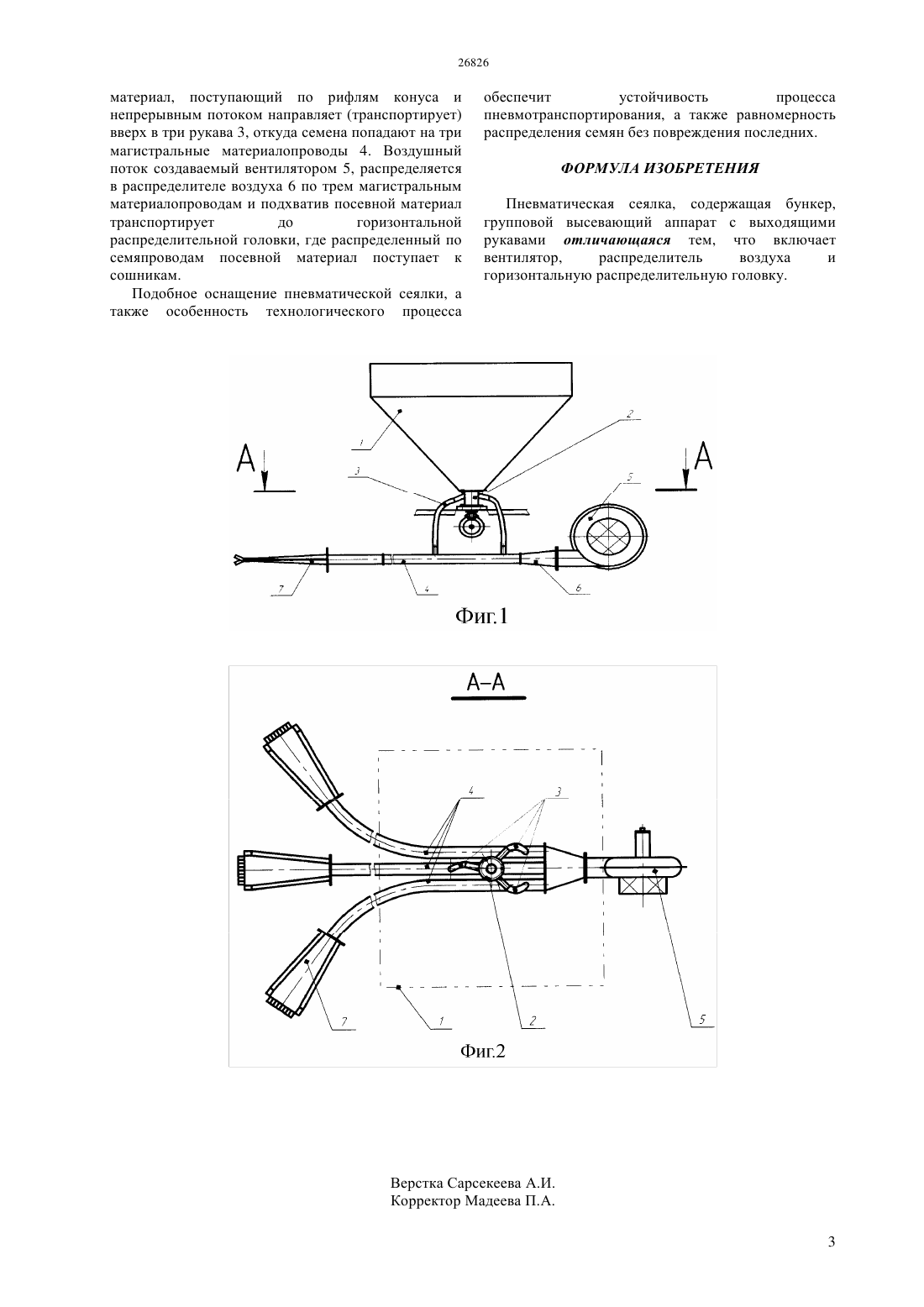

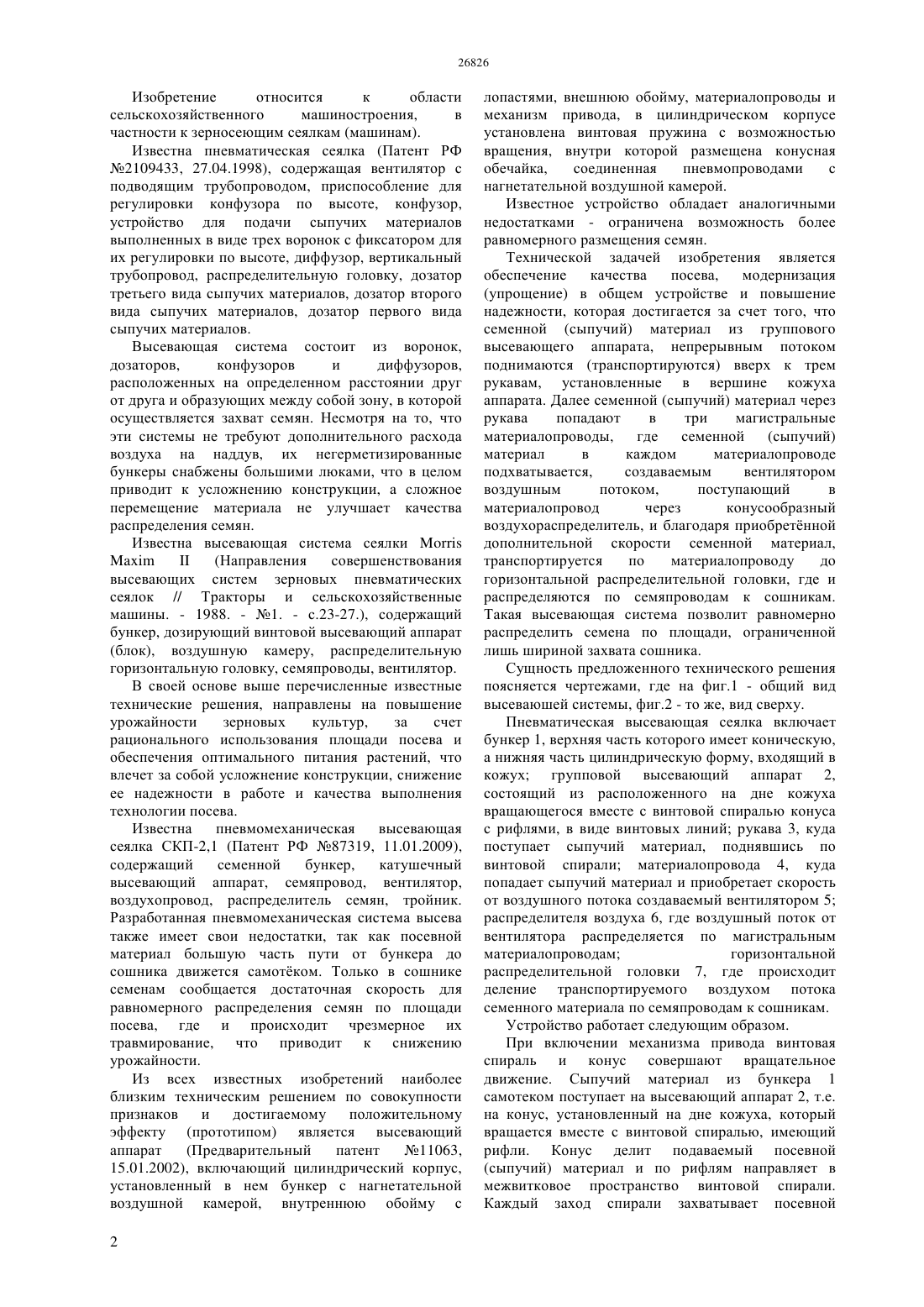

(51) 01 7/08 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ которая достигается за счет того, что семенной(сыпучий) материал попадает из группового высевающего аппарата 2, непрерывным потоком поднимаются (транспортируются) вверх к трем рукавам 3, установленные в вершине аппарата и далее попадают в три магистральные материалопроводы 4, где семена в каждом материалопроводе 4 подхватываются и транспортируются,воздушным потоком от вентилятора 5,распределенный в воздухораспределителе 6,приобретая дополнительную скорость семенной (сыпучий) материал транспортируются по материалопроводу 4 до горизонтальной распределительной головки 7,где и распределяются по семяпроводам к сошникам. Такая пневматическая сеялка позволит равномерно распределить семена по площади,ограниченной лишь шириной захвата сошника.(72) Адуов Мубарак Нукушева Сауле Абайдильдиновна Каспаков Есен Жаксалыкович Исенов Казбек Галымтаевич Тулегенов Талгат Конысбаевич Абильденов Жаслан Бектемисович(73) Акционерное общество Казахский агротехнический университет им. Сакена Сейфуллина(57) Изобретение относится к области сельскохозяйственного машиностроения,в частности к зерносеющим сеялкам (машинам). Технической задачей изобретения является обеспечение качества посева,модернизация Изобретение относится к области сельскохозяйственного машиностроения,в частности к зерносеющим сеялкам (машинам). Известна пневматическая сеялка (Патент РФ 2109433, 27.04.1998), содержащая вентилятор с подводящим трубопроводом, приспособление для регулировки конфузора по высоте, конфузор,устройство для подачи сыпучих материалов выполненных в виде трех воронок с фиксатором для их регулировки по высоте, диффузор, вертикальный трубопровод, распределительную головку, дозатор третьего вида сыпучих материалов, дозатор второго вида сыпучих материалов, дозатор первого вида сыпучих материалов. Высевающая система состоит из воронок,дозаторов,конфузоров и диффузоров,расположенных на определенном расстоянии друг от друга и образующих между собой зону, в которой осуществляется захват семян. Несмотря на то, что эти системы не требуют дополнительного расхода воздуха на наддув, их негерметизированные бункеры снабжены большими люками, что в целом приводит к усложнению конструкции, а сложное перемещение материала не улучшает качества распределения семян. Известна высевающая система сеялки(Направления совершенствования высевающих систем зерновых пневматических сеялок // Тракторы и сельскохозяйственные машины. - 1988. - 1. - с.23-27.), содержащий бункер, дозирующий винтовой высевающий аппарат(блок), воздушную камеру, распределительную горизонтальную головку, семяпроводы, вентилятор. В своей основе выше перечисленные известные технические решения, направлены на повышение урожайности зерновых культур,за счет рационального использования площади посева и обеспечения оптимального питания растений, что влечет за собой усложнение конструкции, снижение ее надежности в работе и качества выполнения технологии посева. Известна пневмомеханическая высевающая сеялка СКП-2,1 (Патент РФ 87319, 11.01.2009),содержащий семенной бункер,катушечный высевающий аппарат, семяпровод, вентилятор,воздухопровод, распределитель семян, тройник. Разработанная пневмомеханическая система высева также имеет свои недостатки, так как посевной материал большую часть пути от бункера до сошника движется самотком. Только в сошнике семенам сообщается достаточная скорость для равномерного распределения семян по площади посева, где и происходит чрезмерное их травмирование, что приводит к снижению урожайности. Из всех известных изобретений наиболее близким техническим решением по совокупности признаков и достигаемому положительному эффекту (прототипом) является высевающий аппарат лопастями, внешнюю обойму, материалопроводы и механизм привода, в цилиндрическом корпусе установлена винтовая пружина с возможностью вращения, внутри которой размещена конусная обечайка,соединенная пневмопроводами с нагнетательной воздушной камерой. Известное устройство обладает аналогичными недостатками - ограничена возможность более равномерного размещения семян. Технической задачей изобретения является обеспечение качества посева,модернизация(упрощение) в общем устройстве и повышение надежности, которая достигается за счет того, что семенной (сыпучий) материал из группового высевающего аппарата, непрерывным потоком поднимаются (транспортируются) вверх к трем рукавам, установленные в вершине кожуха аппарата. Далее семенной (сыпучий) материал через рукава попадают в три магистральные материалопроводы,где семенной(сыпучий) материал в каждом материалопроводе подхватывается,создаваемым вентилятором воздушным потоком,поступающий в материалопровод через конусообразный воздухораспределитель, и благодаря приобретнной дополнительной скорости семенной материал,транспортируется по материалопроводу до горизонтальной распределительной головки, где и распределяются по семяпроводам к сошникам. Такая высевающая система позволит равномерно распределить семена по площади, ограниченной лишь шириной захвата сошника. Сущность предложенного технического решения поясняется чертежами, где на фиг.1 - общий вид высеваюшей системы, фиг.2 - то же, вид сверху. Пневматическая высевающая сеялка включает бункер 1, верхняя часть которого имеет коническую,а нижняя часть цилиндрическую форму, входящий в кожух групповой высевающий аппарат 2,состоящий из расположенного на дне кожуха вращающегося вместе с винтовой спиралью конуса с рифлями, в виде винтовых линий рукава 3, куда поступает сыпучий материал, поднявшись по винтовой спирали материалопровода 4, куда попадает сыпучий материал и приобретает скорость от воздушного потока создаваемый вентилятором 5 распределителя воздуха 6, где воздушный поток от вентилятора распределяется по магистральным материалопроводам горизонтальной распределительной головки 7, где происходит деление транспортируемого воздухом потока семенного материала по семяпроводам к сошникам. Устройство работает следующим образом. При включении механизма привода винтовая спираль и конус совершают вращательное движение. Сыпучий материал из бункера 1 самотеком поступает на высевающий аппарат 2, т.е. на конус, установленный на дне кожуха, который вращается вместе с винтовой спиралью, имеющий рифли. Конус делит подаваемый посевной(сыпучий) материал и по рифлям направляет в межвитковое пространство винтовой спирали. Каждый заход спирали захватывает посевной материал, поступающий по рифлям конуса и непрерывным потоком направляет (транспортирует) вверх в три рукава 3, откуда семена попадают на три магистральные материалопроводы 4. Воздушный поток создаваемый вентилятором 5, распределяется в распределителе воздуха 6 по трем магистральным материалопроводам и подхватив посевной материал транспортирует до горизонтальной распределительной головки, где распределенный по семяпроводам посевной материал поступает к сошникам. Подобное оснащение пневматической сеялки, а также особенность технологического процесса обеспечит устойчивость процесса пневмотранспортирования, а также равномерность распределения семян без повреждения последних. ФОРМУЛА ИЗОБРЕТЕНИЯ Пневматическая сеялка, содержащая бункер,групповой высевающий аппарат с выходящими рукавами отличающаяся тем, что включает вентилятор,распределитель воздуха и горизонтальную распределительную головку.
