Устройство для ингаляционной затравки экспериментальных животных полиметаллическими пылями.

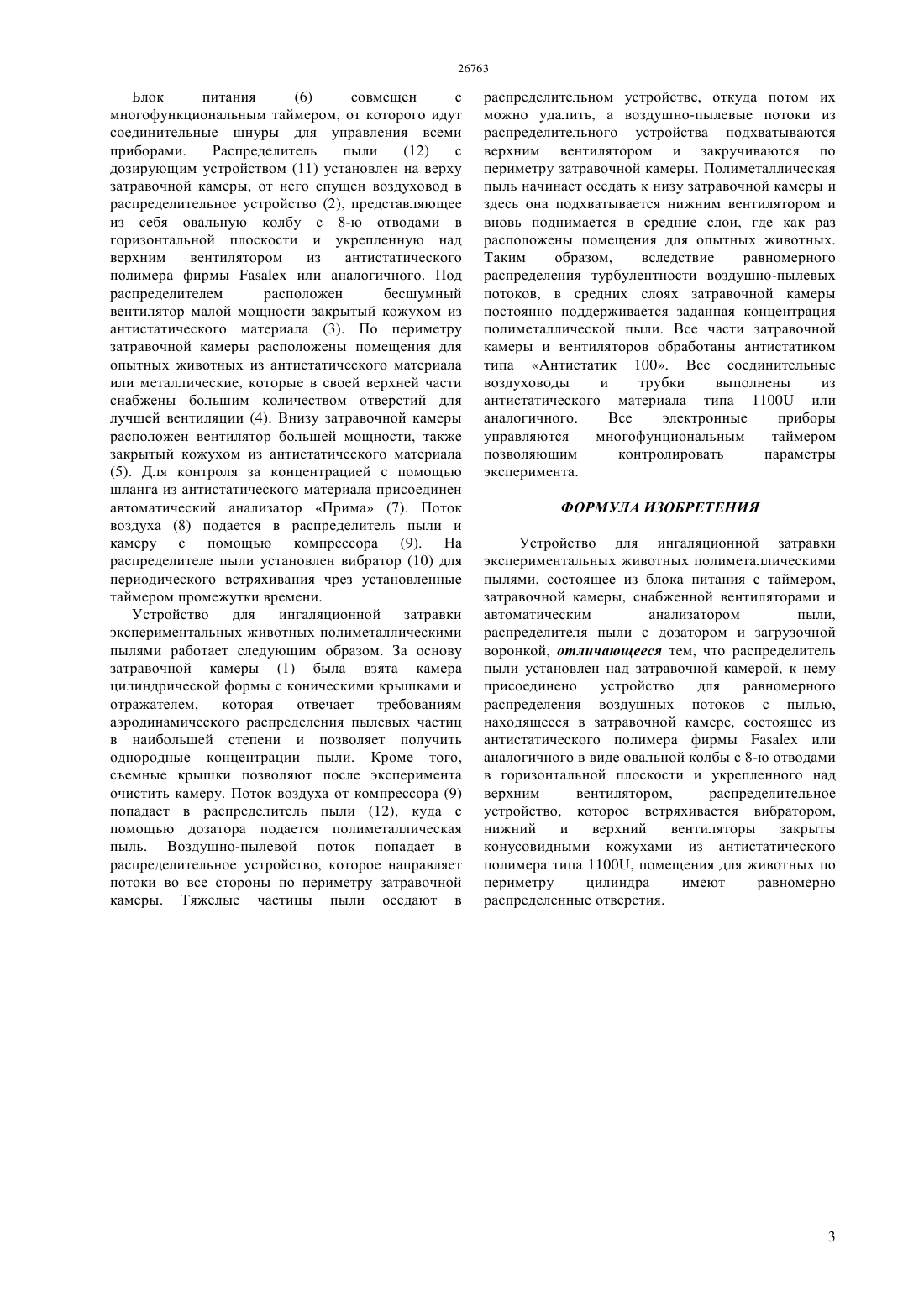

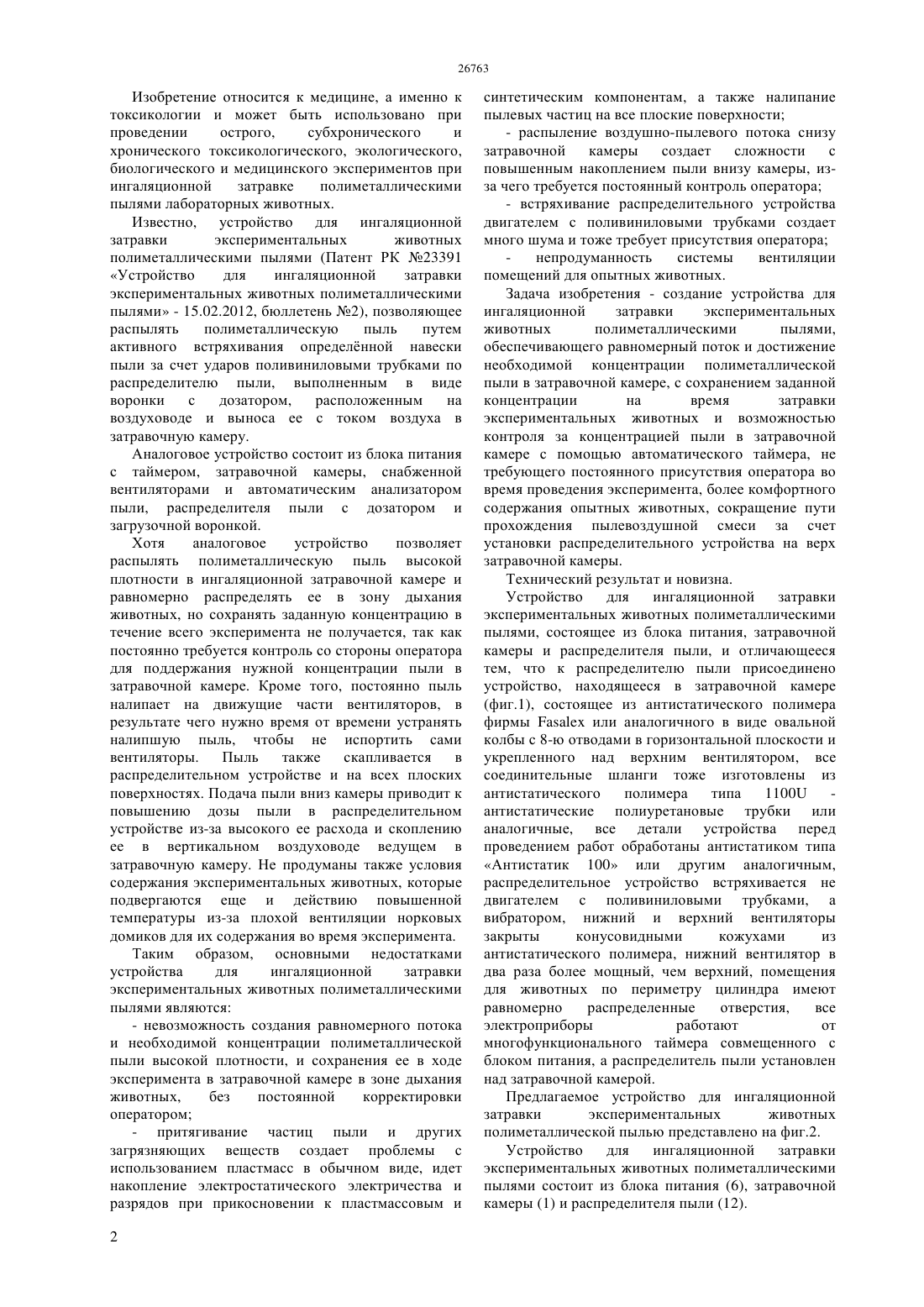

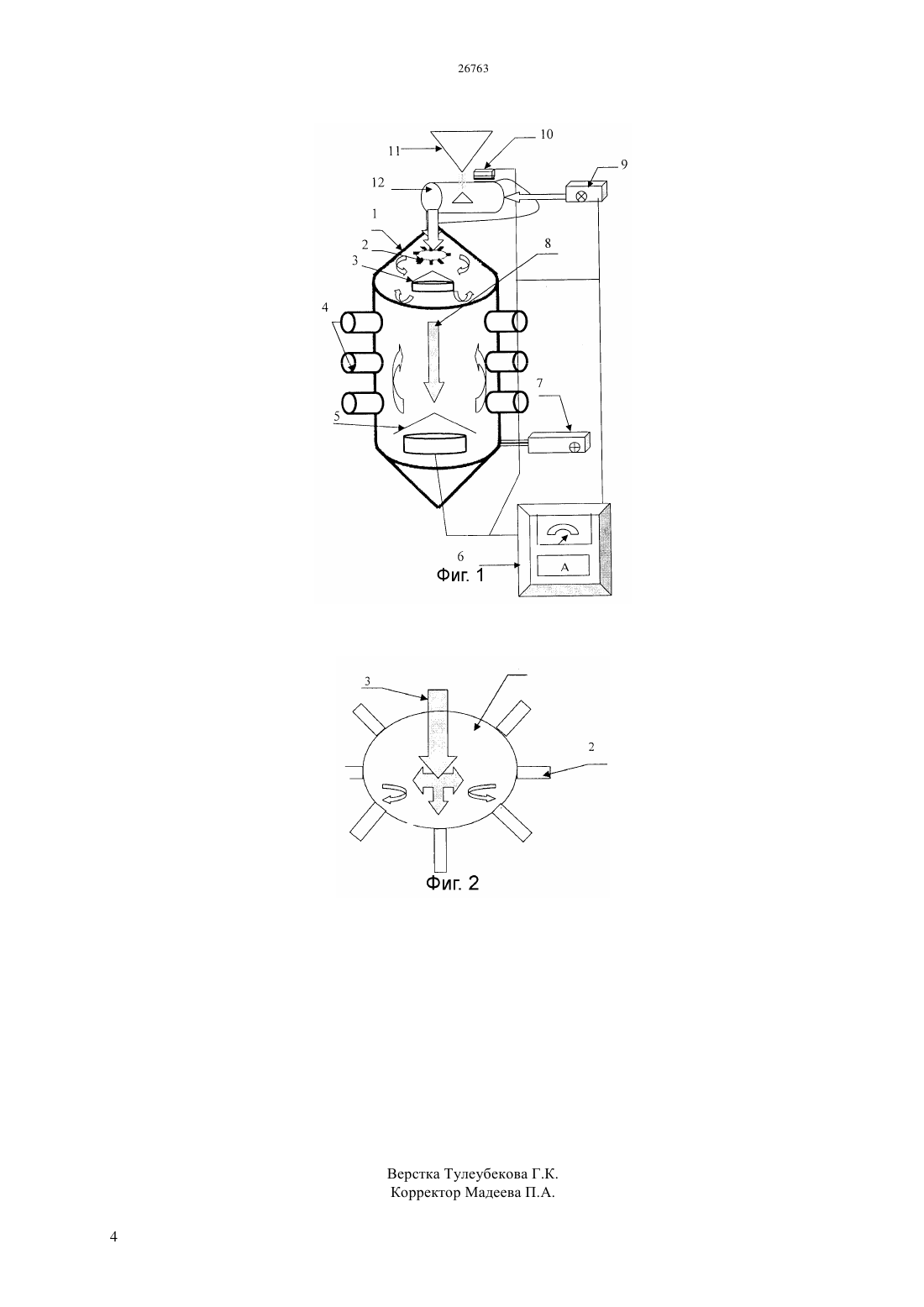

(51) 61 15/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ пылями, состоящее из блока питания с таймером,затравочной камеры, снабженной вентиляторами и автоматическим анализатором пыли,распределителя пыли с дозатором и загрузочной воронкой, установленного над затравочной камерой,к которому присоединено устройство для равномерного распределения воздушных потоков с пылью, находящееся в затравочной камере,состоящее из антистатического полимера фирмыили аналогичного в виде овальной колбы с 8-ю отводами в горизонтальной плоскости и укрепленного над верхним вентилятором,распределительное устройство встряхивается не двигателем с поливиниловыми трубками, а вибратором, нижний и верхний вентиляторы закрыты конусовидными кожухами из антистатического полимера типа 1100, нижний вентилятор в два раза более мощный, чем верхний,помещения для животных по периметру цилиндра имеют равномерно распределенные отверстия.(72) Ибраева Лязат Катаевна Аманжол Изтилеу Аманжолулы Пудов Александр Михайлович(73) Республиканское государственное казенное предприятие Национальный центр гигиены труда и профессиональных заболеваний Министерства здравоохранения Республики Казахстан(54) УСТРОЙСТВО ДЛЯ ИНГАЛЯЦИОННОЙ ЗАТРАВКИ ЭКСПЕРИМЕНТАЛЬНЫХ ЖИВОТНЫХ ПОЛИМЕТАЛЛИЧЕСКИМИ ПЫЛЯМИ.(57) Изобретение относится к медицине, а именно к токсикологии и может быть использовано при проведении экспериментов при ингаляционной затравке полиметаллической пылью лабораторных животных. Устройство для ингаляционной затравки экспериментальных животных полиметаллическими Изобретение относится к медицине, а именно к токсикологии и может быть использовано при проведении острого,субхронического и хронического токсикологического, экологического,биологического и медицинского экспериментов при ингаляционной затравке полиметаллическими пылями лабораторных животных. Известно, устройство для ингаляционной затравки экспериментальных животных полиметаллическими пылями (Патент РК 23391 Устройство для ингаляционной затравки экспериментальных животных полиметаллическими пылями - 15.02.2012, бюллетень 2), позволяющее распылять полиметаллическую пыль путем активного встряхивания определнной навески пыли за счет ударов поливиниловыми трубками по распределителю пыли, выполненным в виде воронки с дозатором,расположенным на воздуховоде и выноса ее с током воздуха в затравочную камеру. Аналоговое устройство состоит из блока питания с таймером, затравочной камеры, снабженной вентиляторами и автоматическим анализатором пыли, распределителя пыли с дозатором и загрузочной воронкой. Хотя аналоговое устройство позволяет распылять полиметаллическую пыль высокой плотности в ингаляционной затравочной камере и равномерно распределять ее в зону дыхания животных, но сохранять заданную концентрацию в течение всего эксперимента не получается, так как постоянно требуется контроль со стороны оператора для поддержания нужной концентрации пыли в затравочной камере. Кроме того, постоянно пыль налипает на движущие части вентиляторов, в результате чего нужно время от времени устранять налипшую пыль, чтобы не испортить сами вентиляторы. Пыль также скапливается в распределительном устройстве и на всех плоских поверхностях. Подача пыли вниз камеры приводит к повышению дозы пыли в распределительном устройстве из-за высокого ее расхода и скоплению ее в вертикальном воздуховоде ведущем в затравочную камеру. Не продуманы также условия содержания экспериментальных животных, которые подвергаются еще и действию повышенной температуры из-за плохой вентиляции норковых домиков для их содержания во время эксперимента. Таким образом, основными недостатками устройства для ингаляционной затравки экспериментальных животных полиметаллическими пылями являются- невозможность создания равномерного потока и необходимой концентрации полиметаллической пыли высокой плотности, и сохранения ее в ходе эксперимента в затравочной камере в зоне дыхания животных,без постоянной корректировки оператором- притягивание частиц пыли и других загрязняющих веществ создает проблемы с использованием пластмасс в обычном виде, идет накопление электростатического электричества и разрядов при прикосновении к пластмассовым и 2 синтетическим компонентам, а также налипание пылевых частиц на все плоские поверхности- распыление воздушно-пылевого потока снизу затравочной камеры создает сложности с повышенным накоплением пыли внизу камеры, изза чего требуется постоянный контроль оператора- встряхивание распределительного устройства двигателем с поливиниловыми трубками создает много шума и тоже требует присутствия оператора непродуманность системы вентиляции помещений для опытных животных. Задача изобретения - создание устройства для ингаляционной затравки экспериментальных животных полиметаллическими пылями,обеспечивающего равномерный поток и достижение необходимой концентрации полиметаллической пыли в затравочной камере, с сохранением заданной концентрации на время затравки экспериментальных животных и возможностью контроля за концентрацией пыли в затравочной камере с помощью автоматического таймера, не требующего постоянного присутствия оператора во время проведения эксперимента, более комфортного содержания опытных животных, сокращение пути прохождения пылевоздушной смеси за счет установки распределительного устройства на верх затравочной камеры. Технический результат и новизна. Устройство для ингаляционной затравки экспериментальных животных полиметаллическими пылями, состоящее из блока питания, затравочной камеры и распределителя пыли, и отличающееся тем, что к распределителю пыли присоединено устройство, находящееся в затравочной камере(фиг.1), состоящее из антистатического полимера фирмыили аналогичного в виде овальной колбы с 8-ю отводами в горизонтальной плоскости и укрепленного над верхним вентилятором, все соединительные шланги тоже изготовлены из антистатического полимера типа 1100 антистатические полиуретановые трубки или аналогичные, все детали устройства перед проведением работ обработаны антистатиком типа Антистатик 100 или другим аналогичным,распределительное устройство встряхивается не двигателем с поливиниловыми трубками, а вибратором, нижний и верхний вентиляторы закрыты конусовидными кожухами из антистатического полимера, нижний вентилятор в два раза более мощный, чем верхний, помещения для животных по периметру цилиндра имеют равномерно распределенные отверстия,все электроприборы работают от многофункционального таймера совмещенного с блоком питания, а распределитель пыли установлен над затравочной камерой. Предлагаемое устройство для ингаляционной затравки экспериментальных животных полиметаллической пылью представлено на фиг.2. Устройство для ингаляционной затравки экспериментальных животных полиметаллическими пылями состоит из блока питания (6), затравочной камеры (1) и распределителя пыли (12).(6) совмещен с многофункциональным таймером, от которого идут соединительные шнуры для управления всеми приборами. Распределитель пыли(12) с дозирующим устройством (11) установлен на верху затравочной камеры, от него спущен воздуховод в распределительное устройство (2), представляющее из себя овальную колбу с 8-ю отводами в горизонтальной плоскости и укрепленную над верхним вентилятором из антистатического полимера фирмыили аналогичного. Под распределителем расположен бесшумный вентилятор малой мощности закрытый кожухом из антистатического материала (3). По периметру затравочной камеры расположены помещения для опытных животных из антистатического материала или металлические, которые в своей верхней части снабжены большим количеством отверстий для лучшей вентиляции (4). Внизу затравочной камеры расположен вентилятор большей мощности, также закрытый кожухом из антистатического материала(5). Для контроля за концентрацией с помощью шланга из антистатического материала присоединен автоматический анализатор Прима (7). Поток воздуха (8) подается в распределитель пыли и камеру с помощью компрессора (9). На распределителе пыли установлен вибратор (10) для периодического встряхивания чрез установленные таймером промежутки времени. Устройство для ингаляционной затравки экспериментальных животных полиметаллическими пылями работает следующим образом. За основу затравочной камеры (1) была взята камера цилиндрической формы с коническими крышками и отражателем,которая отвечает требованиям аэродинамического распределения пылевых частиц в наибольшей степени и позволяет получить однородные концентрации пыли. Кроме того,съемные крышки позволяют после эксперимента очистить камеру. Поток воздуха от компрессора (9) попадает в распределитель пыли (12), куда с помощью дозатора подается полиметаллическая пыль. Воздушно-пылевой поток попадает в распределительное устройство, которое направляет потоки во все стороны по периметру затравочной камеры. Тяжелые частицы пыли оседают в распределительном устройстве, откуда потом их можно удалить, а воздушно-пылевые потоки из распределительного устройства подхватываются верхним вентилятором и закручиваются по периметру затравочной камеры. Полиметаллическая пыль начинает оседать к низу затравочной камеры и здесь она подхватывается нижним вентилятором и вновь поднимается в средние слои, где как раз расположены помещения для опытных животных. Таким образом,вследствие равномерного распределения турбулентности воздушно-пылевых потоков, в средних слоях затравочной камеры постоянно поддерживается заданная концентрация полиметаллической пыли. Все части затравочной камеры и вентиляторов обработаны антистатиком типа Антистатик 100. Все соединительные воздуховоды и трубки выполнены из антистатического материала типа 1100 или аналогичного. Все электронные приборы управляются многофунциональным таймером позволяющим контролировать параметры эксперимента. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для ингаляционной затравки экспериментальных животных полиметаллическими пылями, состоящее из блока питания с таймером,затравочной камеры, снабженной вентиляторами и автоматическим анализатором пыли,распределителя пыли с дозатором и загрузочной воронкой, отличающееся тем, что распределитель пыли установлен над затравочной камерой, к нему присоединено устройство для равномерного распределения воздушных потоков с пылью,находящееся в затравочной камере, состоящее из антистатического полимера фирмыили аналогичного в виде овальной колбы с 8-ю отводами в горизонтальной плоскости и укрепленного над верхним вентилятором,распределительное устройство, которое встряхивается вибратором,нижний и верхний вентиляторы закрыты конусовидными кожухами из антистатического полимера типа 1100, помещения для животных по периметру цилиндра имеют равномерно распределенные отверстия.
