Устройство для ингаляционной затравки экспериментальных животных полиметаллическими пылями

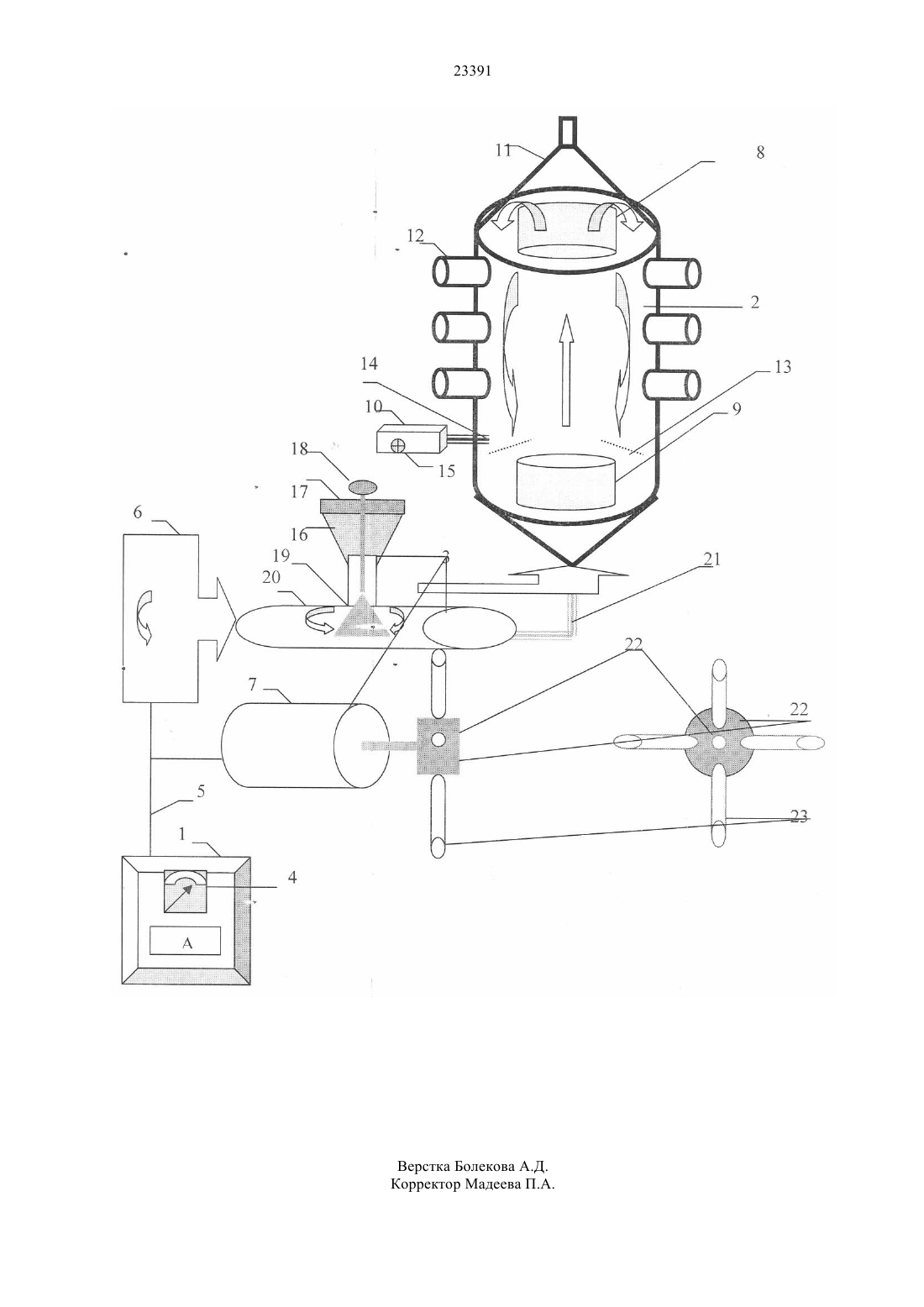

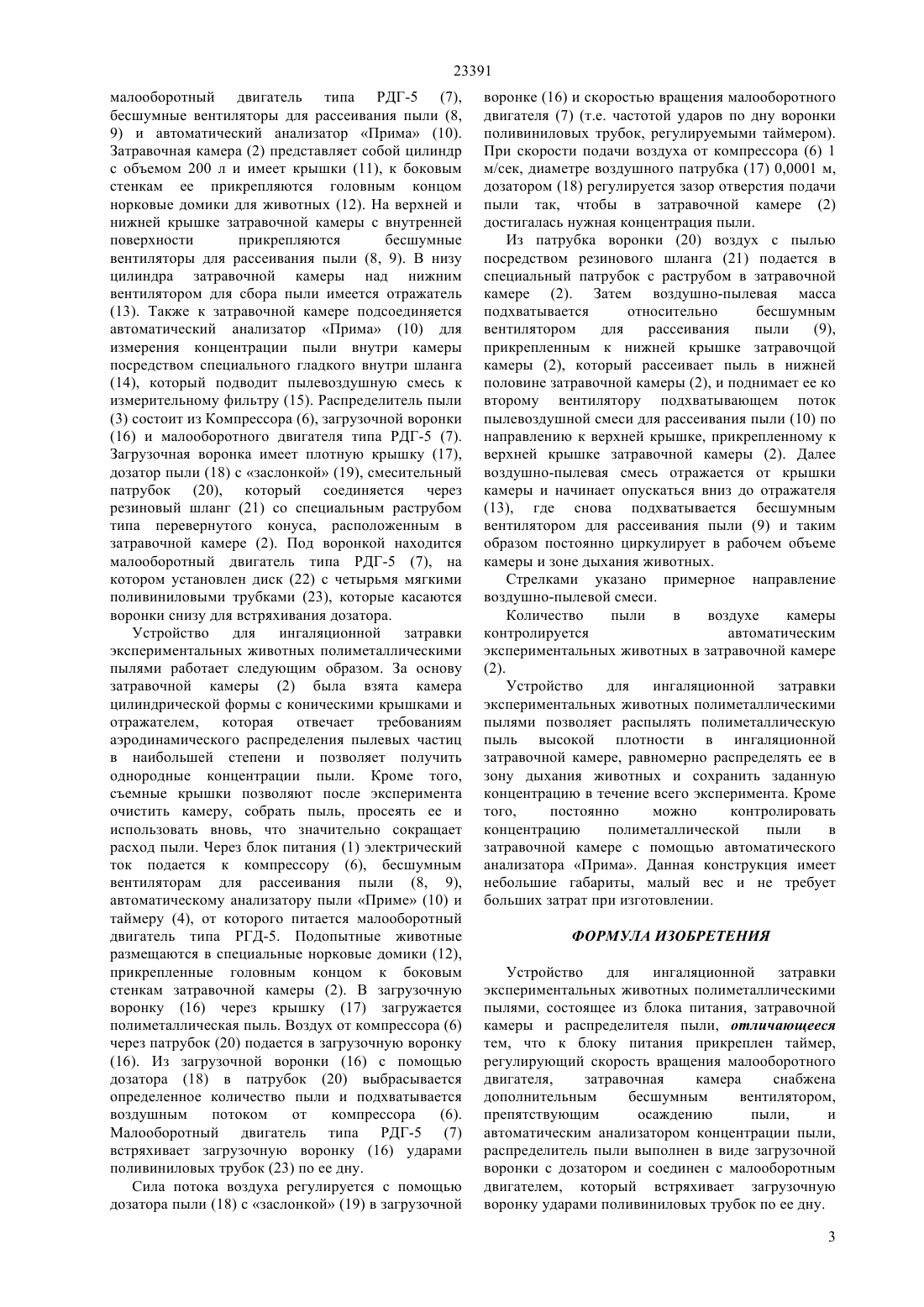

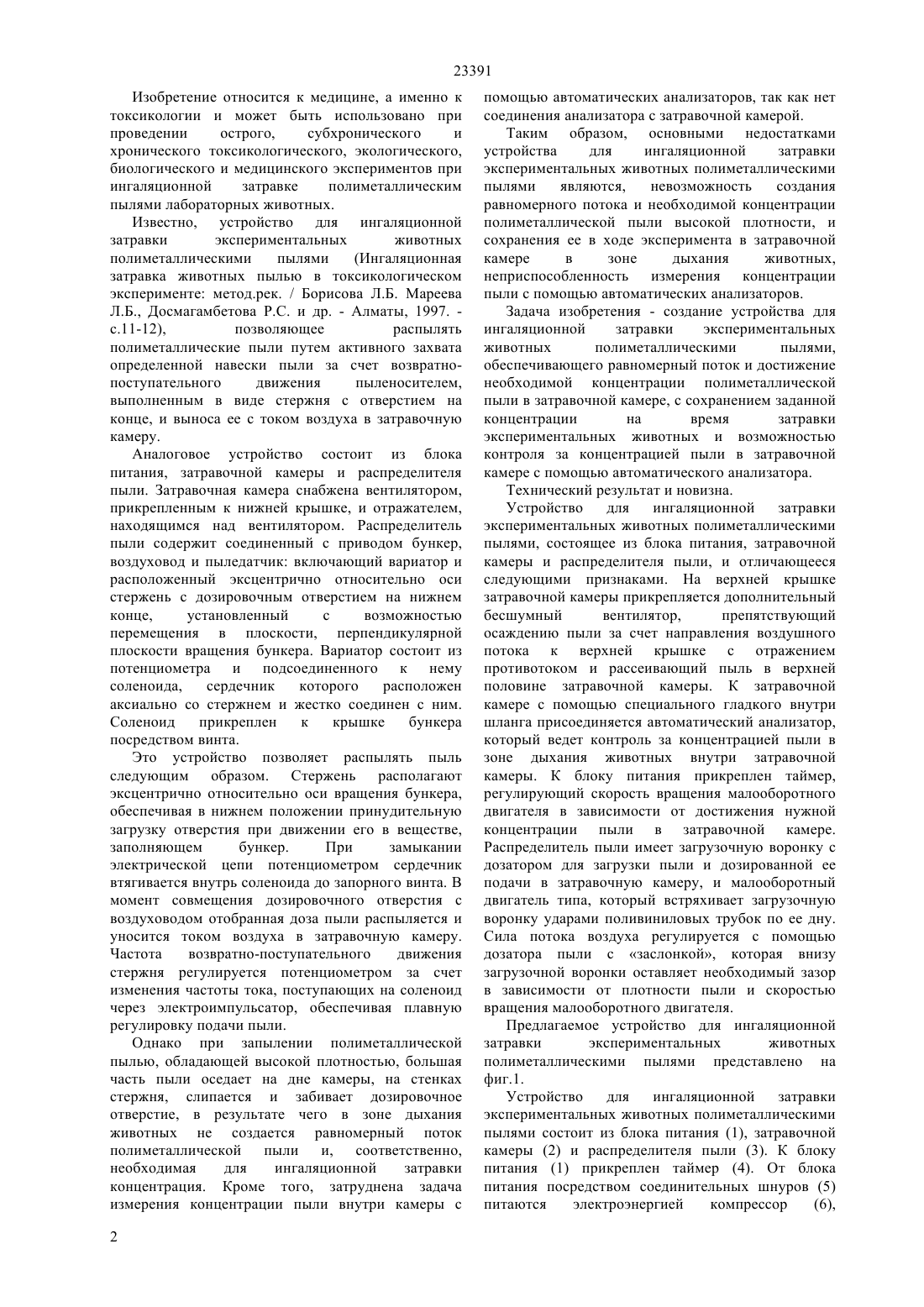

(51) 61 15/00 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ проведении острого,субхронического и хронического токсикологического, экологического,биологического и медицинского экспериментов при ингаляционной затравке полиметаллическим пылями лабораторных животных. Устройство для ингаляционной затравки экспериментальных животных полиметаллическими пылями, состоящее из блока питания, затравочной камеры и распределителя пыли, и отличающееся тем, что к блоку питания прикреплен таймер,регулирующий скорость вращения малооборотного двигателя,затравочная камера снабжена дополнительным бесшумным вентилятором,препятствующим осаждению пыли,и автоматическим анализатором концентрации пыли,распределитель пыли выполнен в виде загрузочной воронки с дозатором и соединен с малооборотным двигателем, который встряхивает загрузочную воронку ударами поливиниловых трубок по ее дну. Представлена 1 фиг.(72) Ибраева Лязат Катаевна Сраубаев Ермек Нигметович Пудов Александр Михайлович Узбеков Вадим Анверович Койгельдинова Шолпан Секербаевна(73) Республиканское государственное казенное предприятие Национальный центр гигиены труда и профессиональных заболеваний Министерства здравоохранения Республики Казахстан(56) Борисова Л.Б., Мареева Л.Б., Досмагамбетова Р.С. и др., Ингаляционная затравка животных пылью в токсикологическом эксперименте, -Алматы, 1997. с. 11-12(54) УСТРОЙСТВО ДЛЯ ИНГАЛЯЦИОННОЙ ЗАТРАВКИ ЭКСПЕРИМЕНТАЛЬНЫХ ЖИВОТНЫХ ПОЛИМЕТАЛЛИЧЕСКИМИ ПЫЛЯМИ(57) Изобретение относится к медицине, а именно к токсикологии и может быть использовано при 23391 Изобретение относится к медицине, а именно к токсикологии и может быть использовано при проведении острого,субхронического и хронического токсикологического, экологического,биологического и медицинского экспериментов при ингаляционной затравке полиметаллическим пылями лабораторных животных. Известно, устройство для ингаляционной затравки экспериментальных животных полиметаллическими пылями(Ингаляционная затравка животных пылью в токсикологическом эксперименте метод.рек. / Борисова Л.Б. Мареева Л.Б., Досмагамбетова Р.С. и др. - Алматы, 1997. с.11-12),позволяющее распылять полиметаллические пыли путем активного захвата определенной навески пыли за счет возвратнопоступательного движения пыленосителем,выполненным в виде стержня с отверстием на конце, и выноса ее с током воздуха в затравочную камеру. Аналоговое устройство состоит из блока питания, затравочной камеры и распределителя пыли. Затравочная камера снабжена вентилятором,прикрепленным к нижней крышке, и отражателем,находящимся над вентилятором. Распределитель пыли содержит соединенный с приводом бункер,воздуховод и пыледатчик включающий вариатор и расположенный эксцентрично относительно оси стержень с дозировочным отверстием на нижнем конце,установленный с возможностью перемещения в плоскости, перпендикулярной плоскости вращения бункера. Вариатор состоит из потенциометра и подсоединенного к нему соленоида,сердечник которого расположен аксиально со стержнем и жестко соединен с ним. Соленоид прикреплен к крышке бункера посредством винта. Это устройство позволяет распылять пыль следующим образом. Стержень располагают эксцентрично относительно оси вращения бункера,обеспечивая в нижнем положении принудительную загрузку отверстия при движении его в веществе,заполняющем бункер. При замыкании электрической цепи потенциометром сердечник втягивается внутрь соленоида до запорного винта. В момент совмещения дозировочного отверстия с воздуховодом отобранная доза пыли распыляется и уносится током воздуха в затравочную камеру. Частота возвратно-поступательного движения стержня регулируется потенциометром за счет изменения частоты тока, поступающих на соленоид через электроимпульсатор, обеспечивая плавную регулировку подачи пыли. Однако при запылении полиметаллической пылью, обладающей высокой плотностью, большая часть пыли оседает на дне камеры, на стенках стержня, слипается и забивает дозировочное отверстие, в результате чего в зоне дыхания животных не создается равномерный поток полиметаллической пыли и, соответственно,необходимая для ингаляционной затравки концентрация. Кроме того, затруднена задача измерения концентрации пыли внутри камеры с 2 помощью автоматических анализаторов, так как нет соединения анализатора с затравочной камерой. Таким образом, основными недостатками устройства для ингаляционной затравки экспериментальных животных полиметаллическими пылями являются,невозможность создания равномерного потока и необходимой концентрации полиметаллической пыли высокой плотности, и сохранения ее в ходе эксперимента в затравочной камере в зоне дыхания животных,неприспособленность измерения концентрации пыли с помощью автоматических анализаторов. Задача изобретения - создание устройства для ингаляционной затравки экспериментальных животных полиметаллическими пылями,обеспечивающего равномерный поток и достижение необходимой концентрации полиметаллической пыли в затравочной камере, с сохранением заданной концентрации на время затравки экспериментальных животных и возможностью контроля за концентрацией пыли в затравочной камере с помощью автоматического анализатора. Технический результат и новизна. Устройство для ингаляционной затравки экспериментальных животных полиметаллическими пылями, состоящее из блока питания, затравочной камеры и распределителя пыли, и отличающееся следующими признаками. На верхней крышке затравочной камеры прикрепляется дополнительный бесшумный вентилятор,препятствующий осаждению пыли за счет направления воздушного потока к верхней крышке с отражением противотоком и рассеивающий пыль в верхней половине затравочной камеры. К затравочной камере с помощью специального гладкого внутри шланга присоединяется автоматический анализатор,который ведет контроль за концентрацией пыли в зоне дыхания животных внутри затравочной камеры. К блоку питания прикреплен таймер,регулирующий скорость вращения малооборотного двигателя в зависимости от достижения нужной концентрации пыли в затравочной камере. Распределитель пыли имеет загрузочную воронку с дозатором для загрузки пыли и дозированной ее подачи в затравочную камеру, и малооборотный двигатель типа, который встряхивает загрузочную воронку ударами поливиниловых трубок по ее дну. Сила потока воздуха регулируется с помощью дозатора пыли с заслонкой, которая внизу загрузочной воронки оставляет необходимый зазор в зависимости от плотности пыли и скоростью вращения малооборотного двигателя. Предлагаемое устройство для ингаляционной затравки экспериментальных животных полиметаллическими пылями представлено на фиг.1. Устройство для ингаляционной затравки экспериментальных животных полиметаллическими пылями состоит из блока питания (1), затравочной камеры (2) и распределителя пыли (3). К блоку питания (1) прикреплен таймер (4). От блока питания посредством соединительных шнуров (5) питаются электроэнергией компрессор(6), 23391 малооборотный двигатель типа РДГ-5 (7),бесшумные вентиляторы для рассеивания пыли (8,9) и автоматический анализатор Прима (10). Затравочная камера (2) представляет собой цилиндр с объемом 200 л и имеет крышки (11), к боковым стенкам ее прикрепляются головным концом норковые домики для животных (12). На верхней и нижней крышке затравочной камеры с внутренней поверхности прикрепляются бесшумные вентиляторы для рассеивания пыли (8, 9). В низу цилиндра затравочной камеры над нижним вентилятором для сбора пыли имеется отражатель(13). Также к затравочной камере подсоединяется автоматический анализатор Прима (10) для измерения концентрации пыли внутри камеры посредством специального гладкого внутри шланга(14), который подводит пылевоздушную смесь к измерительному фильтру (15). Распределитель пыли(3) состоит из Компрессора (6), загрузочной воронки(16) и малооборотного двигателя типа РДГ-5 (7). Загрузочная воронка имеет плотную крышку (17),дозатор пыли (18) с заслонкой (19), смесительный патрубок (20), который соединяется через резиновый шланг (21) со специальным раструбом типа перевернутого конуса, расположенным в затравочной камере (2). Под воронкой находится малооборотный двигатель типа РДГ-5 (7), на котором установлен диск (22) с четырьмя мягкими поливиниловыми трубками (23), которые касаются воронки снизу для встряхивания дозатора. Устройство для ингаляционной затравки экспериментальных животных полиметаллическими пылями работает следующим образом. За основу затравочной камеры (2) была взята камера цилиндрической формы с коническими крышками и отражателем, которая отвечает требованиям аэродинамического распределения пылевых частиц в наибольшей степени и позволяет получить однородные концентрации пыли. Кроме того,съемные крышки позволяют после эксперимента очистить камеру, собрать пыль, просеять ее и использовать вновь, что значительно сокращает расход пыли. Через блок питания (1) электрический ток подается к компрессору (6), бесшумным вентиляторам для рассеивания пыли (8, 9),автоматическому анализатору пыли Приме (10) и таймеру (4), от которого питается малооборотный двигатель типа РГД-5. Подопытные животные размещаются в специальные норковые домики (12),прикрепленные головным концом к боковым стенкам затравочной камеры (2). В загрузочную воронку (16) через крышку (17) загружается полиметаллическая пыль. Воздух от компрессора (6) через патрубок (20) подается в загрузочную воронку(16). Из загрузочной воронки (16) с помощью дозатора (18) в патрубок (20) выбрасывается определенное количество пыли и подхватывается воздушным потоком от компрессора(6). Малооборотный двигатель типа РДГ-5 (7) встряхивает загрузочную воронку (16) ударами поливиниловых трубок (23) по ее дну. Сила потока воздуха регулируется с помощью дозатора пыли (18) с заслонкой (19) в загрузочной воронке (16) и скоростью вращения малооборотного двигателя (7) (т.е. частотой ударов по дну воронки поливиниловых трубок, регулируемыми таймером). При скорости подачи воздуха от компрессора (6) 1 м/сек, диаметре воздушного патрубка (17) 0,0001 м,дозатором (18) регулируется зазор отверстия подачи пыли так, чтобы в затравочной камере (2) достигалась нужная концентрация пыли. Из патрубка воронки (20) воздух с пылью посредством резинового шланга (21) подается в специальный патрубок с раструбом в затравочной камере (2). Затем воздушно-пылевая масса подхватывается относительно бесшумным вентилятором для рассеивания пыли(9),прикрепленным к нижней крышке затравочцой камеры (2), который рассеивает пыль в нижней половине затравочной камеры (2), и поднимает ее ко второму вентилятору подхватывающем поток пылевоздушной смеси для рассеивания пыли (10) по направлению к верхней крышке, прикрепленному к верхней крышке затравочной камеры (2). Далее воздушно-пылевая смесь отражается от крышки камеры и начинает опускаться вниз до отражателя(13), где снова подхватывается бесшумным вентилятором для рассеивания пыли (9) и таким образом постоянно циркулирует в рабочем объеме камеры и зоне дыхания животных. Стрелками указано примерное направление воздушно-пылевой смеси. Количество пыли в воздухе камеры контролируется автоматическим экспериментальных животных в затравочной камере(2). Устройство для ингаляционной затравки экспериментальных животных полиметаллическими пылями позволяет распылять полиметаллическую пыль высокой плотности в ингаляционной затравочной камере, равномерно распределять ее в зону дыхания животных и сохранить заданную концентрацию в течение всего эксперимента. Кроме того,постоянно можно контролировать концентрацию полиметаллической пыли в затравочной камере с помощью автоматического анализатора Прима. Данная конструкция имеет небольшие габариты, малый вес и не требует больших затрат при изготовлении. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для ингаляционной затравки экспериментальных животных полиметаллическими пылями, состоящее из блока питания, затравочной камеры и распределителя пыли, отличающееся тем, что к блоку питания прикреплен таймер,регулирующий скорость вращения малооборотного двигателя,затравочная камера снабжена дополнительным бесшумным вентилятором,препятствующим осаждению пыли,и автоматическим анализатором концентрации пыли,распределитель пыли выполнен в виде загрузочной воронки с дозатором и соединен с малооборотным двигателем, который встряхивает загрузочную воронку ударами поливиниловых трубок по ее дну. 3
