Рабочий орган погрузочной машины

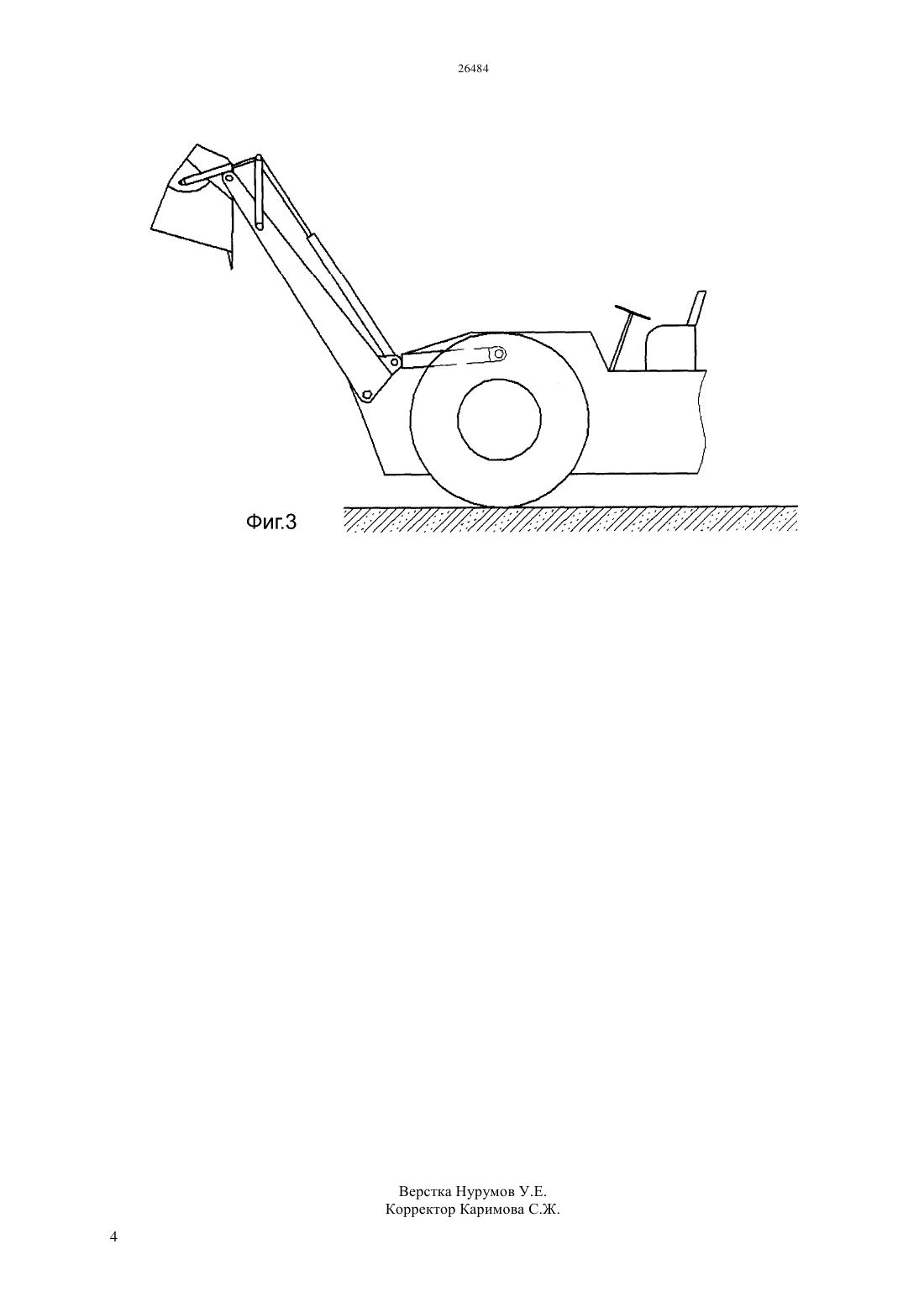

(51) 21 25/00 (2012.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ полному его опрокидыванию. Поставленная задача решается за счет применения дополнительного гидроцилиндра разгрузки подвижно соединенного с гидроцилиндром подъема ковша и включающегося после полного выдвижения гидроцилиндра подъема ковша,позволяя тем самым полностью опрокидывать и разгружать ковш. Рабочий орган погрузочной машины, работает за счет движения ходовой тележки и погрузочная машина опущенным ковшом внедряется в породу. После остановки тележки включают гидроцилиндр разгрузки и заполняют ковш породой. Гидроцилиндр поднимает рукоять и загруженная в ковш порода отвозится к месту разгрузки. Разгрузка породы производится включением гидроцилиндра подъема ковша. Далее включением гидроцилиндра разгрузки ковш полностью опрокидывается. Выполнив указанные выше операции в обратном порядке, рабочий орган приводится в исходное положение и цикл погрузки повторяется.(72) Абдусалямов Нурлан Нурбекович Изатоллаева Акмарал Шариповна Боровский Алексей Юрьевич Аятбекова Асем Кумарбековна Курман Молдир Бахитжанкызы(73) Республиканское государственное предприятие на праве хозяйственного ведения Казахский национальный технический университет им. К.И. Сатпаева Министерства образования и науки Республики Казахстан(54) РАБОЧИЙ ОРГАН ПОГРУЗОЧНОЙ МАШИНЫ(57) Изобретение относится к горному машиностроению, а именно к погрузочным машинам. Повышение производительности рабочего органа погрузочной машины осуществляется путем облегчения процесса разгрузки ковша благодаря Изобретение относится к горному машиностроению, а именно к погрузочным машинам. Прототипом заявляемого устройства является погрузочная машина (Патент РФ 2123593, опубл. 20.12.1998 Бюлл. 35, МКИ Е 21 С 11/02) содержащая ходовую тележку с электро- и гидрооборудованием, раму и погрузочный орган,который включает рукоять, ковш с гидроцилиндром боковой разгрузки, опору ковша, гидроцилиндры подъема и черпания. За счет движения ходовой тележки машина опущенным ковшом внедряется в породу. После остановки ходовой тележки включают гидроцилиндр черпания и заполняют ковш породой. Гидроцилиндр подъема поднимает ковш и загруженная порода отвозится к месту разгрузки. Разгрузка производится включением гидроцилиндра боковой разгрузки. Недостатком этой машины является то что, ковш не может полностью опрокидываться, т.е. затруднительна выгрузка прилипшей к ковшу породы. В основу изобретения поставлена задача создания рабочего органа погрузочной машины,способного полностью опрокидывать ковш,улучшая тем самым процесс разгрузки породы и повышая производительность. Поставленная задача решается за счет применения дополнительного гидроцилиндра разгрузки подвижно соединенного с гидроцилиндром подъема ковша и включающегося после полного выдвижения гидроцилиндра подъема ковша,позволяя тем самым полностью опрокидывать и разгружать ковш. Технический результат заключается в повышении производительности рабочего органа погрузочной машины путем облегчения процесса разгрузки ковша благодаря полному его опрокидыванию. Устройство состоит фиг. 1 вид справа рабочего органа погрузочной машины с ходовой тележкой 1, рукоятью 2,гидроцилиндром подъема рукояти 3,гидроцилиндром подъема ковша 4, рычагом 5,гидроцилиндром разгрузки ковша 6, ковшом 7,шарнирными пальцами 8, 9, 10, 11, 12, 13 и 14 фиг. 2 вид справа рабочего органа при поднятой рукояти. фиг. 3 то же в положении разгрузки. Сущность изобретения заключается в том, что на ходовой тележке 1 подвижно закреплена рукоять 2 с помощью шарнирного пальца 11. Гидроцилиндр подъема рукояти 3 одним концом подвижно закреплен на ходовой тележке 1 с помощью шарнирного пальца 12, а другим на рукояти 2 с помощью шарнирного пальца 13. Гидроцилиндр подъема ковша 4 одним концом подвижно соединен с рукоятью 2 и гидроцилиндром подъема рукояти 3 с помощью шарнирного пальца 13, а другим с рычагом 5 и гидроцилиндром разгрузки ковша 6 с помощью шарнирного пальца 14. Рычаг вторым концом 5 подвижно закреплен на рукояти 2 с помощью шарнирного пальца 10. Гидроцилиндр разгрузки ковша 6 вторым концом подвижно закреплен на ковше 7 с помощью шарнирного пальца 9. Ковш 7 подвижно закреплен на конце рукояти 3 с помощью шарнирного пальца 8. Рабочий орган погрузочной машины,показанный на фиг. 1 работает следующим способом За счет движения ходовой тележки 1 погрузочная машина опущенным ковшом 7 внедряется в породу. После остановки тележки 1 включают гидроцилиндр 6 и заполняют ковш 7 породой. Подъем рукояти 2 осуществляется включением гидроцилиндра 3 и приводит рукоять в положение показанное на фиг. 2. Загруженная в ковш 7 порода включением ходовой тележки 1 отвозится к месту разгрузки. Разгрузка породы производится включением гидроцилиндра 4, при котором ковш 7 поворачивается относительно шарнирного пальца 8 вокруг оси. Далее включением гидроцилиндра 6 ковш 7 полностью опрокидывается приводя рабочий орган в положение показанное на фиг. 3. Выполнив указанные выше операции в обратном порядке, рабочий орган приводится в исходное положение и цикл погрузки повторяется. ФОРМУЛА ИЗОБРЕТЕНИЯ Рабочий орган погрузочной машины, состоящий из опоры с шарнирнозакрепленным в ней с помощью оси ковшом, гидроцилиндр черпания и рукояти, отличающийся тем, что рукоять подвижно закреплена на ходовой тележке,гидроцилиндр подъема рукояти одним концом подвижно закреплен на ходовой тележке, а другим на рукояти, гидроцилиндр подъема ковша одним концом подвижно соединен с рукоятью и гидроцилиндром подъема рукояти с помощью шарнирного пальца, а другим с рычагом и гидроцилиндром разгрузки ковша.
