Сухая штукатурная смесь

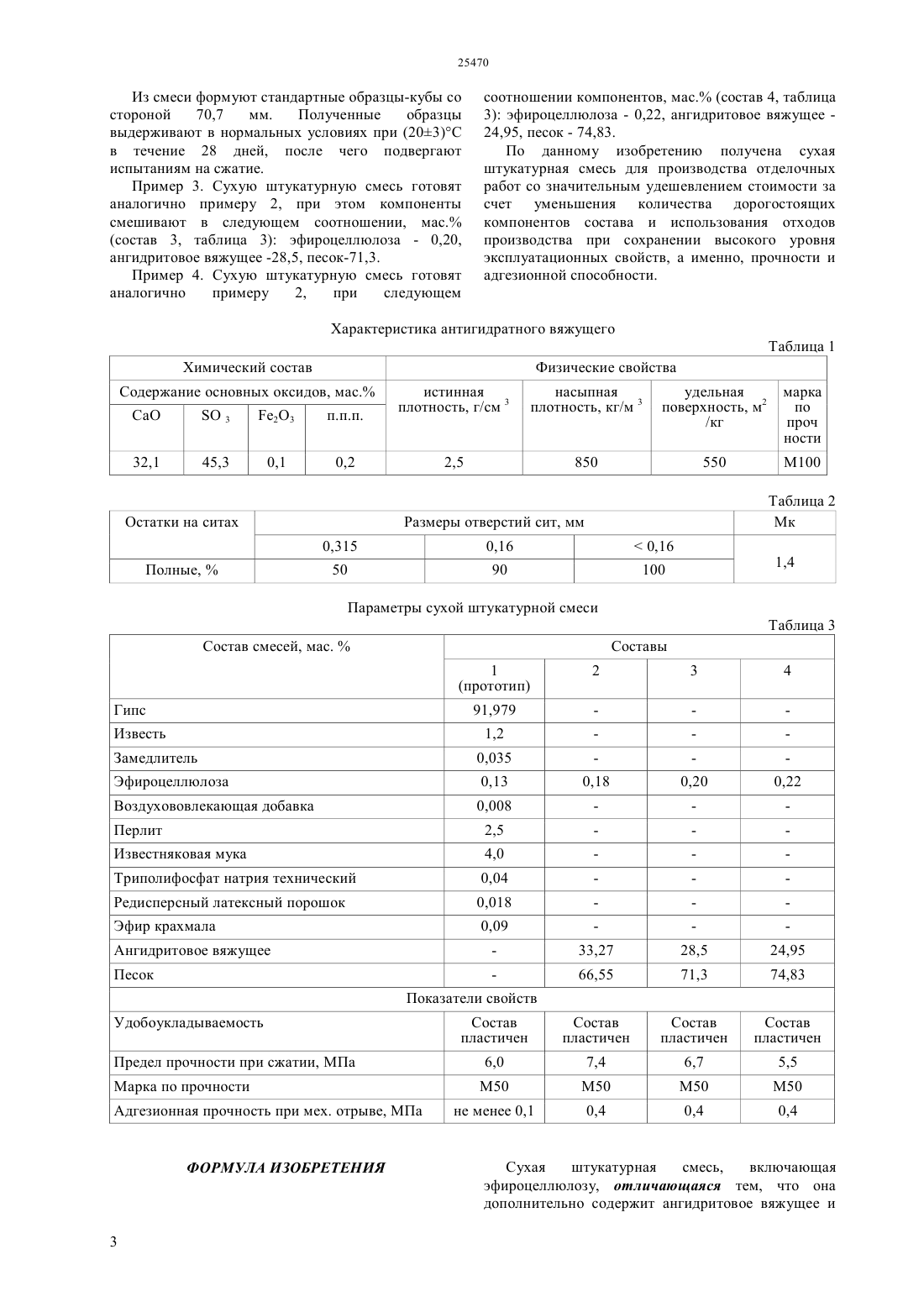

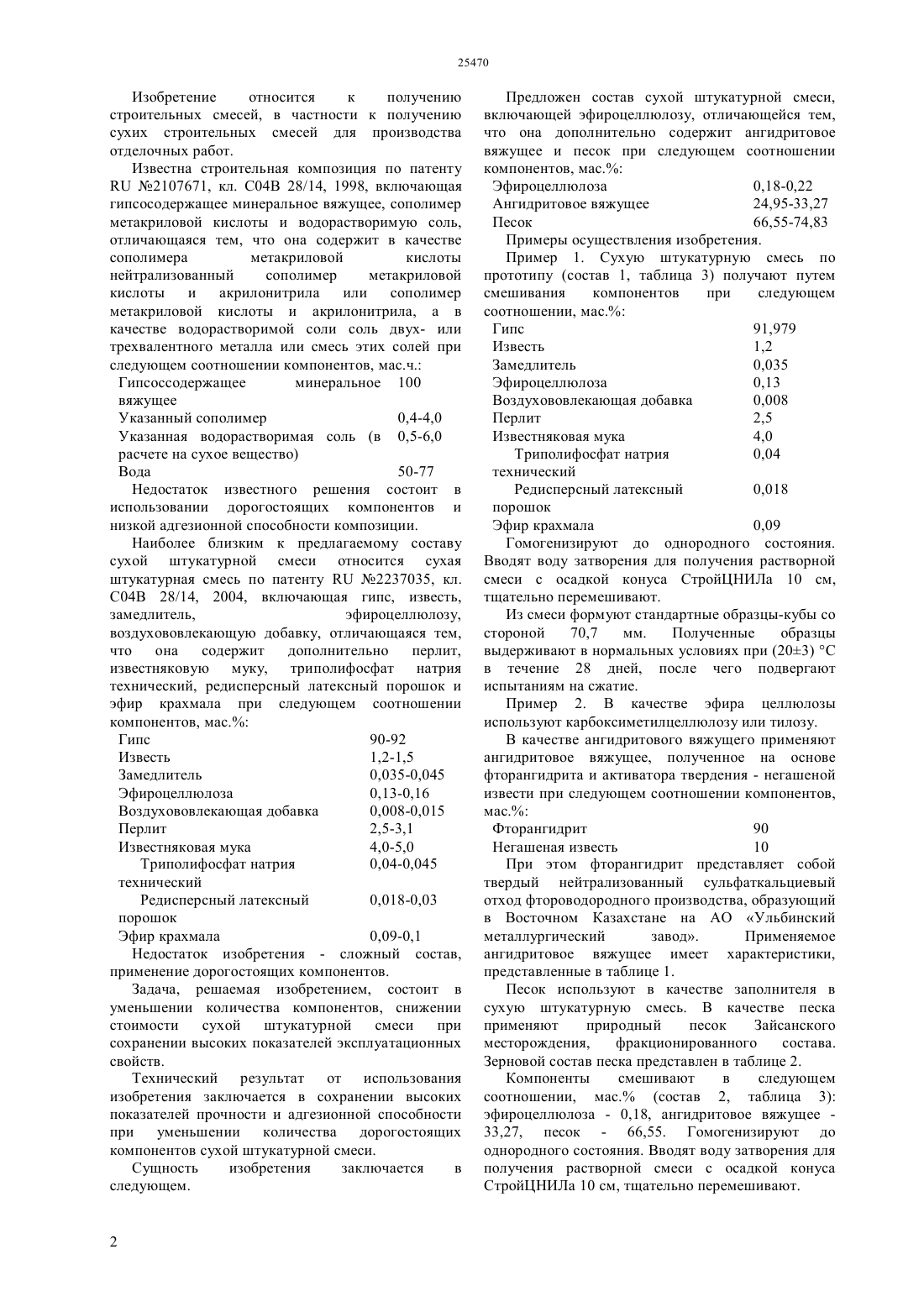

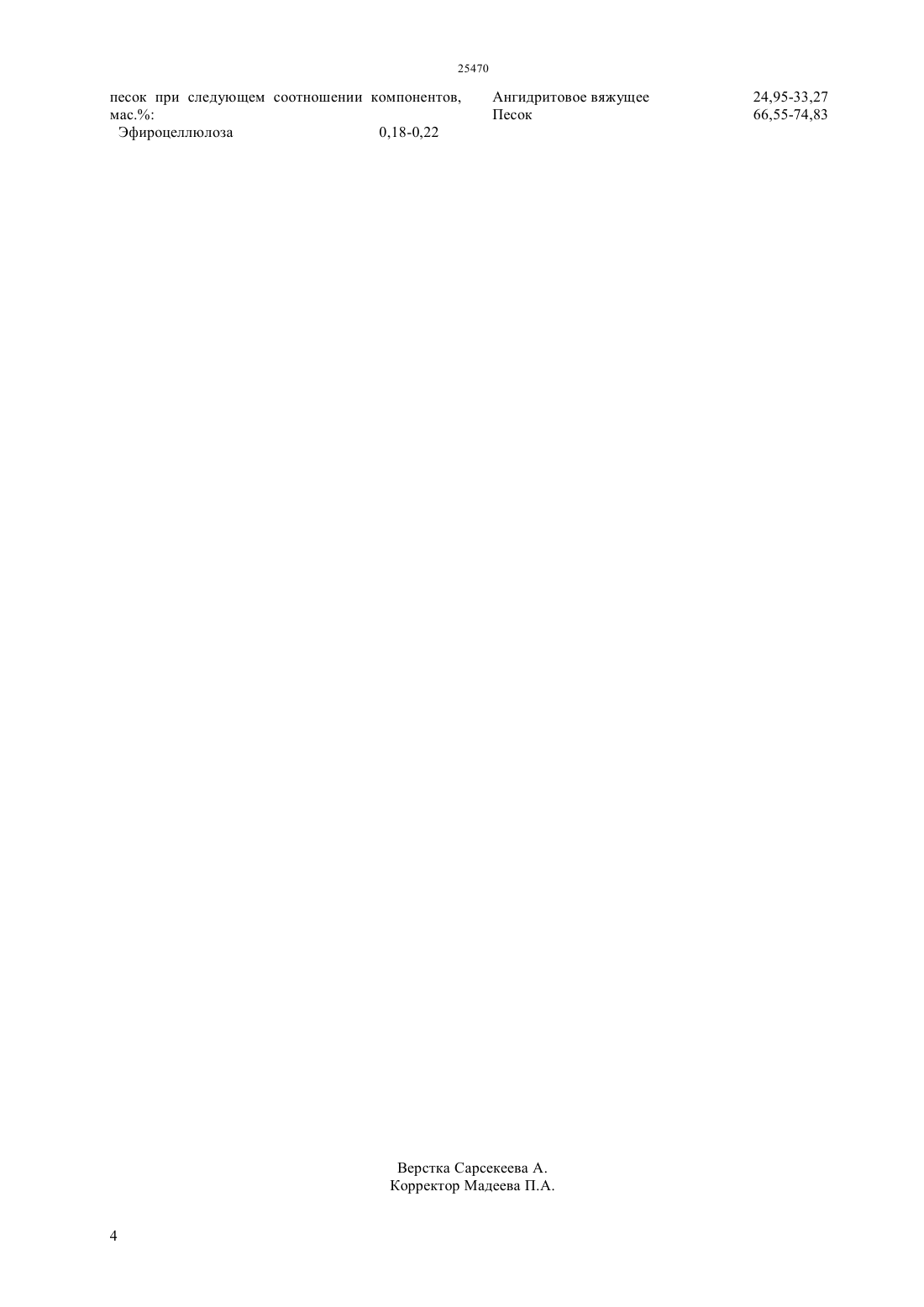

(51) 04 28/14 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ свойств. Технический результат от использования изобретения заключается в сохранении высоких показателей прочности и адгезионной способности при уменьшении количества дорогостоящих компонентов сухой штукатурной смеси. Предложен состав сухой штукатурной смеси, включающей эфироцеллюлозу, отличающейся тем, что она дополнительно содержит ангидритовое вяжущее и песок при следующем соотношении компонентов,мас. Эфироцеллюлоза 0,18-0,22 Ангидритовое вяжущее 24,95-33,27 Песок 66,55-74,83(76) Галкина Дарья Камильевна Куатбаев Азат Куангалиевич Родин Анатолий Николаевич Хайруллина Альмира Адильевна(57) Изобретение относится к получению строительных смесей, в частности к получению сухих строительных смесей для производства отделочных работ. Задача, решаемая изобретением,состоит в уменьшении количества компонентов,снижении стоимости сухой штукатурной смеси при сохранении высоких показателей эксплуатационных Изобретение относится к получению строительных смесей, в частности к получению сухих строительных смесей для производства отделочных работ. Известна строительная композиция по патенту 2107671, кл. С 04 В 28/14, 1998, включающая гипсосодержащее минеральное вяжущее, сополимер метакриловой кислоты и водорастворимую соль,отличающаяся тем, что она содержит в качестве сополимера метакриловой кислоты нейтрализованный сополимер метакриловой кислоты и акрилонитрила или сополимер метакриловой кислоты и акрилонитрила, а в качестве водорастворимой соли соль двух- или трехвалентного металла или смесь этих солей при следующем соотношении компонентов, мас.ч. Гипсоссодержащее минеральное 100 вяжущее Указанный сополимер 0,4-4,0 Указанная водорастворимая соль (в 0,5-6,0 расчете на сухое вещество) Вода 50-77 Недостаток известного решения состоит в использовании дорогостоящих компонентов и низкой адгезионной способности композиции. Наиболее близким к предлагаемому составу сухой штукатурной смеси относится сухая штукатурная смесь по патенту 2237035, кл. С 04 В 28/14, 2004, включающая гипс, известь,замедлитель,эфироцеллюлозу,воздухововлекающую добавку, отличающаяся тем,что она содержит дополнительно перлит,известняковую муку, триполифосфат натрия технический, редисперсный латексный порошок и эфир крахмала при следующем соотношении компонентов, мас. Гипс 90-92 Известь 1,2-1,5 Замедлитель 0,035-0,045 Эфироцеллюлоза 0,13-0,16 Воздухововлекающая добавка 0,008-0,015 Перлит 2,5-3,1 Известняковая мука 4,0-5,0 Триполифосфат натрия 0,04-0,045 технический Редисперсный латексный 0,018-0,03 порошок Эфир крахмала 0,09-0,1 Недостаток изобретения - сложный состав,применение дорогостоящих компонентов. Задача, решаемая изобретением, состоит в уменьшении количества компонентов, снижении стоимости сухой штукатурной смеси при сохранении высоких показателей эксплуатационных свойств. Технический результат от использования изобретения заключается в сохранении высоких показателей прочности и адгезионной способности при уменьшении количества дорогостоящих компонентов сухой штукатурной смеси. Сущность изобретения заключается в следующем. Предложен состав сухой штукатурной смеси,включающей эфироцеллюлозу, отличающейся тем,что она дополнительно содержит ангидритовое вяжущее и песок при следующем соотношении компонентов, мас. Эфироцеллюлоза 0,18-0,22 Ангидритовое вяжущее 24,95-33,27 Песок 66,55-74,83 Примеры осуществления изобретения. Пример 1. Сухую штукатурную смесь по прототипу (состав 1, таблица 3) получают путем смешивания компонентов при следующем соотношении, мас. Гипс 91,979 Известь 1,2 Замедлитель 0,035 Эфироцеллюлоза 0,13 Воздухововлекающая добавка 0,008 Перлит 2,5 Известняковая мука 4,0 Триполифосфат натрия 0,04 технический Редисперсный латексный 0,018 порошок Эфир крахмала 0,09 Гомогенизируют до однородного состояния. Вводят воду затворения для получения растворной смеси с осадкой конуса СтройЦНИЛа 10 см,тщательно перемешивают. Из смеси формуют стандартные образцы-кубы со стороной 70,7 мм. Полученные образцы выдерживают в нормальных условиях при (203) С в течение 28 дней, после чего подвергают испытаниям на сжатие. Пример 2. В качестве эфира целлюлозы используют карбоксиметилцеллюлозу или тилозу. В качестве ангидритового вяжущего применяют ангидритовое вяжущее, полученное на основе фторангидрита и активатора твердения - негашеной извести при следующем соотношении компонентов,мас. Фторангидрит 90 Негашеная известь 10 При этом фторангидрит представляет собой твердый нейтрализованный сульфаткальциевый отход фтороводородного производства, образующий в Восточном Казахстане на АО Ульбинский металлургический завод. Применяемое ангидритовое вяжущее имеет характеристики,представленные в таблице 1. Песок используют в качестве заполнителя в сухую штукатурную смесь. В качестве песка применяют природный песок Зайсанского месторождения,фракционированного состава. Зерновой состав песка представлен в таблице 2. Компоненты смешивают в следующем соотношении, мас. (состав 2, таблица 3) эфироцеллюлоза - 0,18, ангидритовое вяжущее 33,27, песок - 66,55. Гомогенизируют до однородного состояния. Вводят воду затворения для получения растворной смеси с осадкой конуса СтройЦНИЛа 10 см, тщательно перемешивают. Из смеси формуют стандартные образцы-кубы со стороной 70,7 мм. Полученные образцы выдерживают в нормальных условиях при (203)С в течение 28 дней, после чего подвергают испытаниям на сжатие. Пример 3. Сухую штукатурную смесь готовят аналогично примеру 2, при этом компоненты смешивают в следующем соотношении, мас.(состав 3, таблица 3) эфироцеллюлоза - 0,20,ангидритовое вяжущее -28,5, песок-71,3. Пример 4. Сухую штукатурную смесь готовят аналогично примеру 2,при следующем соотношении компонентов, мас. (состав 4, таблица 3) эфироцеллюлоза - 0,22, ангидритовое вяжущее 24,95, песок - 74,83. По данному изобретению получена сухая штукатурная смесь для производства отделочных работ со значительным удешевлением стоимости за счет уменьшения количества дорогостоящих компонентов состава и использования отходов производства при сохранении высокого уровня эксплуатационных свойств, а именно, прочности и адгезионной способности. Характеристика антигидратного вяжущего Таблица 1 Химический состав марка по проч ности Параметры сухой штукатурной смеси Таблица 3 Состав смесей, мас. Показатели свойств Удобоукладываемость Предел прочности при сжатии, МПа Марка по прочности Адгезионная прочность при мех. отрыве, МПа Сухая штукатурная смесь,включающая эфироцеллюлозу, отличающаяся тем, что она дополнительно содержит ангидритовое вяжущее и песок при следующем соотношении компонентов,мас. Эфироцеллюлоза 0,18-0,22
