Устройство для очистки сточных вод

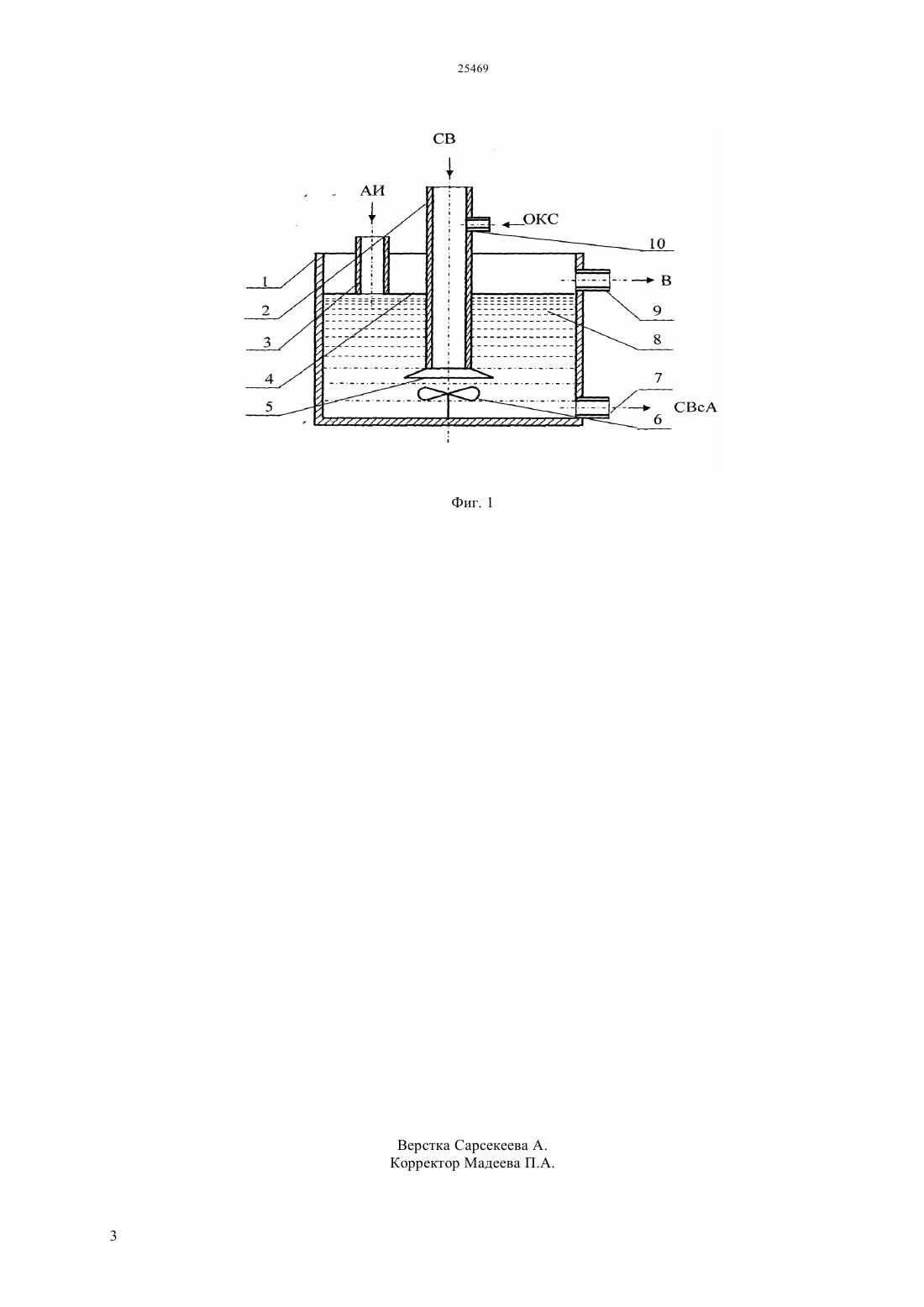

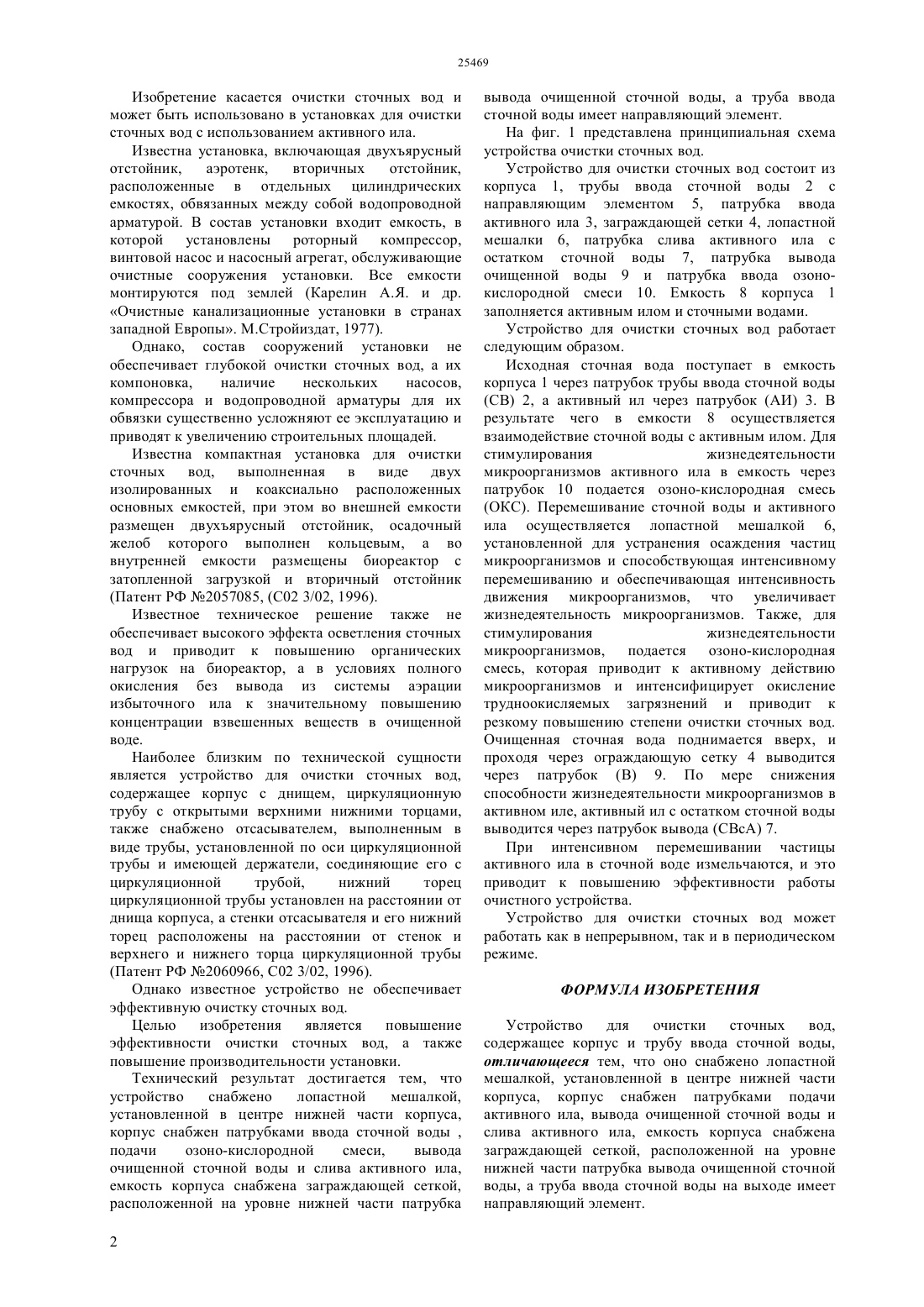

(51) 02 3/00 (2010.01) 02 3/02 (2010.01) 21 12/06 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Устройство для очистки сточных вод, содержит корпус, трубу ввода сточной воды с направляющим элементом на выходе, лопастную мешалку,установленную в центре нижней части корпуса. Корпус устройства снабжен патрубками подачи активного ила, вывода очищенной сточной воды и слива активногоила. Емкость корпуса снабжена заграждающей сеткой, расположенной на уровне нижней части патрубка вывода очищенной сточной воды. Предлагаемое устройство для очистки сточных вод позволяет увеличить степень очистки сточных вод Устройство для очистки сточных вод может работать как в непрерывном, так и в периодическом режиме.(72) Ташимов Лесбек Ташимович Мейрбеков Абдилда Турсунханович Раимбердиев Талжан Пердешович Тойчибекова Газиза Батихановна Башбенова Гульнар Юсуповна(73) Учреждение Международный КазахскоТурецкий университет им. Ходжи Ахмета Ясави(54) УСТРОЙСТВО ДЛЯ ОЧИСТКИ СТОЧНЫХ ВОД(57) Изобретение касается очистки сточных вод и может быть использовано в установках для очистки сточных вод с использованием активного ила. Изобретение касается очистки сточных вод и может быть использовано в установках для очистки сточных вод с использованием активного ила. Известна установка, включающая двухъярусный отстойник,аэротенк,вторичных отстойник,расположенные в отдельных цилиндрических емкостях, обвязанных между собой водопроводной арматурой. В состав установки входит емкость, в которой установлены роторный компрессор,винтовой насос и насосный агрегат, обслуживающие очистные сооружения установки. Все емкости монтируются под землей (Карелин А.Я. и др. Очистные канализационные установки в странах западной Европы. М.Стройиздат, 1977). Однако, состав сооружений установки не обеспечивает глубокой очистки сточных вод, а их компоновка,наличие нескольких насосов,компрессора и водопроводной арматуры для их обвязки существенно усложняют ее эксплуатацию и приводят к увеличению строительных площадей. Известна компактная установка для очистки сточных вод, выполненная в виде двух изолированных и коаксиально расположенных основных емкостей, при этом во внешней емкости размещен двухъярусный отстойник, осадочный желоб которого выполнен кольцевым, а во внутренней емкости размещены биореактор с затопленной загрузкой и вторичный отстойник(Патент РФ 2057085, (С 02 3/02, 1996). Известное техническое решение также не обеспечивает высокого эффекта осветления сточных вод и приводит к повышению органических нагрузок на биореактор, а в условиях полного окисления без вывода из системы аэрации избыточного ила к значительному повышению концентрации взвешенных веществ в очищенной воде. Наиболее близким по технической сущности является устройство для очистки сточных вод,содержащее корпус с днищем, циркуляционную трубу с открытыми верхними нижними торцами,также снабжено отсасывателем, выполненным в виде трубы, установленной по оси циркуляционной трубы и имеющей держатели, соединяющие его с циркуляционной трубой,нижний торец циркуляционной трубы установлен на расстоянии от днища корпуса, а стенки отсасывателя и его нижний торец расположены на расстоянии от стенок и верхнего и нижнего торца циркуляционной трубы(Патент РФ 2060966, С 02 3/02, 1996). Однако известное устройство не обеспечивает эффективную очистку сточных вод. Целью изобретения является повышение эффективности очистки сточных вод, а также повышение производительности установки. Технический результат достигается тем, что устройство снабжено лопастной мешалкой,установленной в центре нижней части корпуса,корпус снабжен патрубками ввода сточной воды ,подачи озоно-кислородной смеси,вывода очищенной сточной воды и слива активного ила,емкость корпуса снабжена заграждающей сеткой,расположенной на уровне нижней части патрубка 2 вывода очищенной сточной воды, а труба ввода сточной воды имеет направляющий элемент. На фиг. 1 представлена принципиальная схема устройства очистки сточных вод. Устройство для очистки сточных вод состоит из корпуса 1, трубы ввода сточной воды 2 с направляющим элементом 5, патрубка ввода активного ила 3, заграждающей сетки 4, лопастной мешалки 6, патрубка слива активного ила с остатком сточной воды 7, патрубка вывода очищенной воды 9 и патрубка ввода озонокислородной смеси 10. Емкость 8 корпуса 1 заполняется активным илом и сточными водами. Устройство для очистки сточных вод работает следующим образом. Исходная сточная вода поступает в емкость корпуса 1 через патрубок трубы ввода сточной воды(СВ) 2, а активный ил через патрубок (АИ) 3. В результате чего в емкости 8 осуществляется взаимодействие сточной воды с активным илом. Для стимулирования жизнедеятельности микроорганизмов активного ила в емкость через патрубок 10 подается озоно-кислородная смесь(ОКС). Перемешивание сточной воды и активного ила осуществляется лопастной мешалкой 6,установленной для устранения осаждения частиц микроорганизмов и способствующая интенсивному перемешиванию и обеспечивающая интенсивность движения микроорганизмов, что увеличивает жизнедеятельность микроорганизмов. Также, для стимулирования жизнедеятельности микроорганизмов, подается озоно-кислородная смесь, которая приводит к активному действию микроорганизмов и интенсифицирует окисление трудноокисляемых загрязнений и приводит к резкому повышению степени очистки сточных вод. Очищенная сточная вода поднимается вверх, и проходя через ограждающую сетку 4 выводится через патрубок (В) 9. По мере снижения способности жизнедеятельности микроорганизмов в активном иле, активный ил с остатком сточной воды выводится через патрубок вывода (СВсА) 7. При интенсивном перемешивании частицы активного ила в сточной воде измельчаются, и это приводит к повышению эффективности работы очистного устройства. Устройство для очистки сточных вод может работать как в непрерывном, так и в периодическом режиме. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для очистки сточных вод,содержащее корпус и трубу ввода сточной воды,отличающееся тем, что оно снабжено лопастной мешалкой, установленной в центре нижней части корпуса, корпус снабжен патрубками подачи активного ила, вывода очищенной сточной воды и слива активного ила, емкость корпуса снабжена заграждающей сеткой, расположенной на уровне нижней части патрубка вывода очищенной сточной воды, а труба ввода сточной воды на выходе имеет направляющий элемент.
