Буровая установка

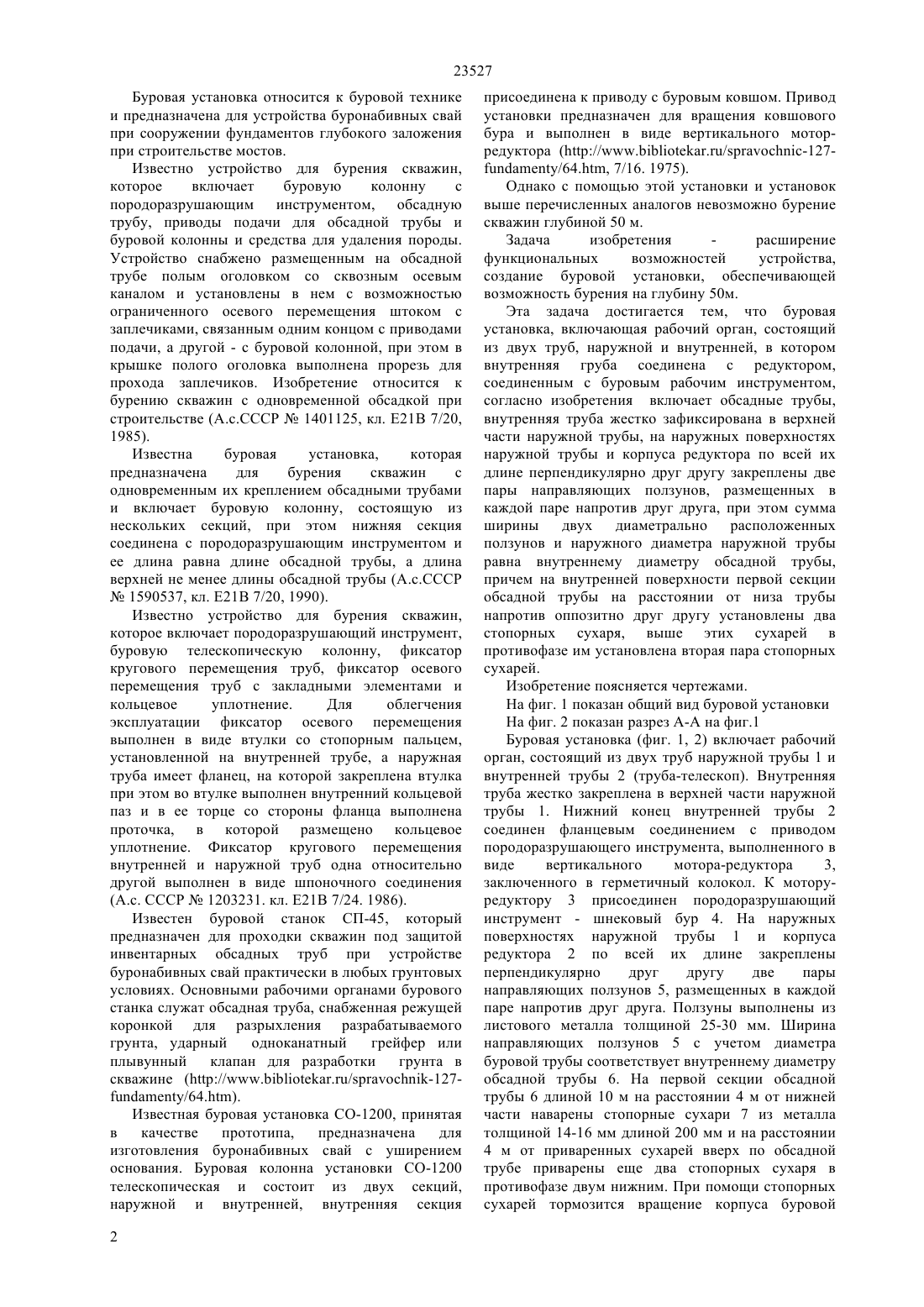

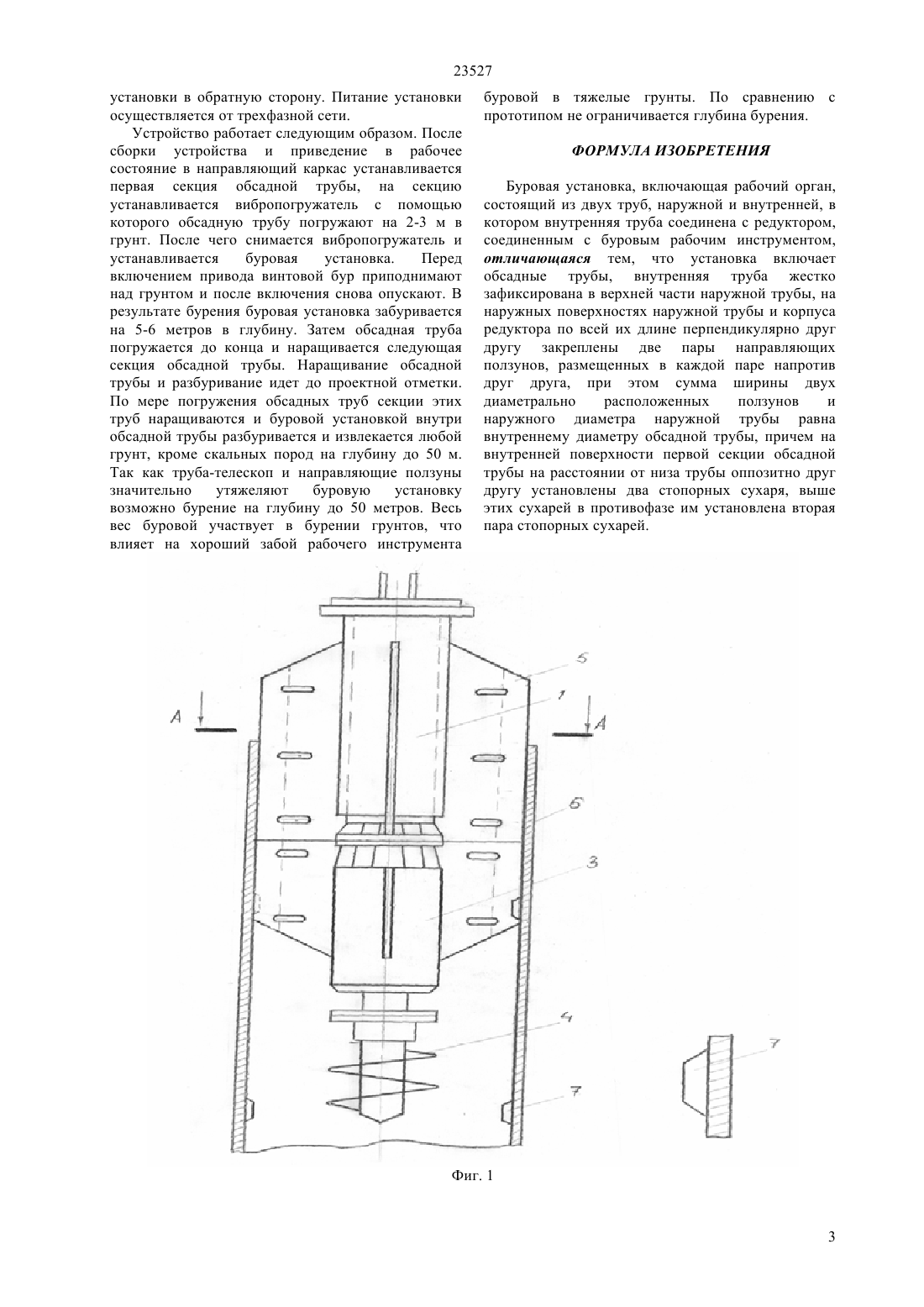

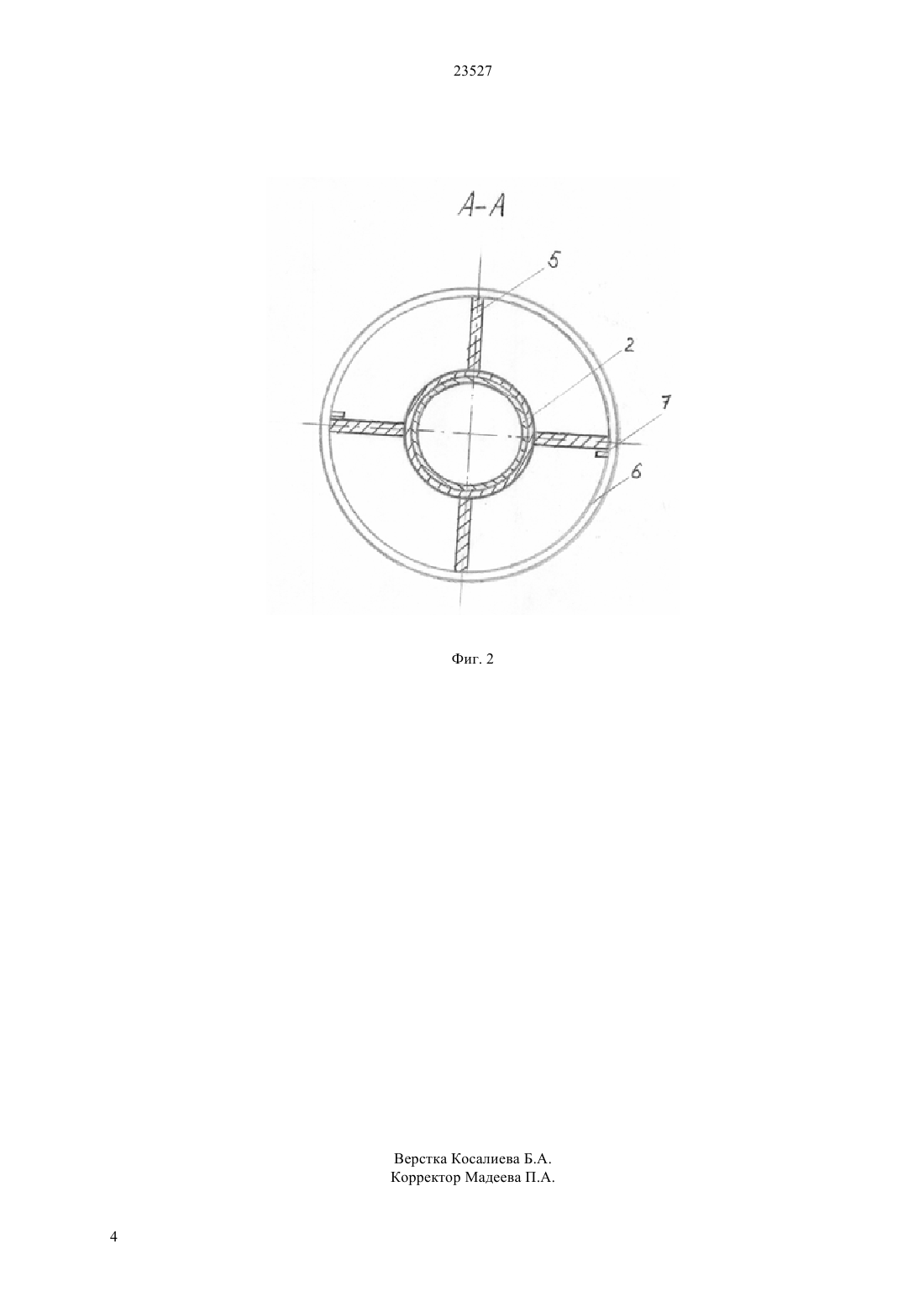

(51) 21 7/20 (2009.01) 02 5/38 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ соединенным с буровым рабочим инструментом. Буровая установка включает обсадные трубы,внутренняя труба жестко зафиксирована в верхней части наружной трубы, на наружных поверхностях наружной трубы и корпуса редуктора по всей их длине перпендикулярно друг другу закреплены две пары направляющих ползунов, размещенных в каждой паре напротив друг друга, при этом сумма ширины двух диаметрально расположенных ползунов и наружного диаметра наружной трубы равна внутреннему диаметру обсадной трубы,причем на внутренней поверхности первой секции обсадной трубы на расстоянии от низа трубы оппозитно друг другу установлены два стопорных сухаря, выше этих сухарей в противофазе им установлена вторая пара стопорных сухарей.(57) Буровая установка относится к буровой технике и предназначена для устройства буронабивных свай при сооружении фундаментов глубокого заложения при строительстве мостов. Задача изобретения расширение функциональных возможностей устройства,создание буровой установки, обеспечивающей возможность бурения на глубину 50 м. Буровая установка, включает рабочий орган,состоящий из двух труб, наружной и внутренней, в котором внутренняя труба соединена с редуктором, 23527 Буровая установка относится к буровой технике и предназначена для устройства буронабивных свай при сооружении фундаментов глубокого заложения при строительстве мостов. Известно устройство для бурения скважин,которое включает буровую колонну с породоразрушающим инструментом, обсадную трубу, приводы подачи для обсадной трубы и буровой колонны и средства для удаления породы. Устройство снабжено размещенным на обсадной трубе полым оголовком со сквозным осевым каналом и установлены в нем с возможностью ограниченного осевого перемещения штоком с заплечиками, связанным одним концом с приводами подачи, а другой - с буровой колонной, при этом в крышке полого оголовка выполнена прорезь для прохода заплечиков. Изобретение относится к бурению скважин с одновременной обсадкой при строительстве (А.с.СССР 1401125, кл. Е 21 В 7/20,1985). Известна буровая установка,которая предназначена для бурения скважин с одновременным их креплением обсадными трубами и включает буровую колонну, состоящую из нескольких секций, при этом нижняя секция соединена с породоразрушающим инструментом и ее длина равна длине обсадной трубы, а длина верхней не менее длины обсадной трубы (А.с.СССР 1590537, кл. Е 21 В 7/20, 1990). Известно устройство для бурения скважин,которое включает породоразрушающий инструмент,буровую телескопическую колонну, фиксатор кругового перемещения труб, фиксатор осевого перемещения труб с закладными элементами и кольцевое уплотнение. Для облегчения эксплуатации фиксатор осевого перемещения выполнен в виде втулки со стопорным пальцем,установленной на внутренней трубе, а наружная труба имеет фланец, на которой закреплена втулка при этом во втулке выполнен внутренний кольцевой паз и в ее торце со стороны фланца выполнена проточка, в которой размещено кольцевое уплотнение. Фиксатор кругового перемещения внутренней и наружной труб одна относительно другой выполнен в виде шпоночного соединения(А.с. СССР 1203231. кл. Е 21 В 7/24. 1986). Известен буровой станок СП-45, который предназначен для проходки скважин под защитой инвентарных обсадных труб при устройстве буронабивных свай практически в любых грунтовых условиях. Основными рабочими органами бурового станка служат обсадная труба, снабженная режущей коронкой для разрыхления разрабатываемого грунта, ударный одноканатный грейфер или плывунный клапан для разработки грунта в скважине (///-127/64.). Известная буровая установка СО-1200, принятая в качестве прототипа,предназначена для изготовления буронабивных свай с уширением основания. Буровая колонна установки СО-1200 телескопическая и состоит из двух секций,наружной и внутренней, внутренняя секция 2 присоединена к приводу с буровым ковшом. Привод установки предназначен для вращения ковшового бура и выполнен в виде вертикального моторредуктора (///-127/64., 7/16. 1975). Однако с помощью этой установки и установок выше перечисленных аналогов невозможно бурение скважин глубиной 50 м. Задача изобретения расширение функциональных возможностей устройства,создание буровой установки, обеспечивающей возможность бурения на глубину 50 м. Эта задача достигается тем, что буровая установка, включающая рабочий орган, состоящий из двух труб, наружной и внутренней, в котором внутренняя груба соединена с редуктором,соединенным с буровым рабочим инструментом,согласно изобретения включает обсадные трубы,внутренняя труба жестко зафиксирована в верхней части наружной трубы, на наружных поверхностях наружной трубы и корпуса редуктора по всей их длине перпендикулярно друг другу закреплены две пары направляющих ползунов, размещенных в каждой паре напротив друг друга, при этом сумма ширины двух диаметрально расположенных ползунов и наружного диаметра наружной трубы равна внутреннему диаметру обсадной трубы,причем на внутренней поверхности первой секции обсадной трубы на расстоянии от низа трубы напротив оппозитно друг другу установлены два стопорных сухаря, выше этих сухарей в противофазе им установлена вторая пара стопорных сухарей. Изобретение поясняется чертежами. На фиг. 1 показан общий вид буровой установки На фиг. 2 показан разрез А-А на фиг.1 Буровая установка (фиг. 1, 2) включает рабочий орган, состоящий из двух труб наружной трубы 1 и внутренней трубы 2 (труба-телескоп). Внутренняя труба жестко закреплена в верхней части наружной трубы 1. Нижний конец внутренней трубы 2 соединен фланцевым соединением с приводом породоразрушающего инструмента, выполненного в виде вертикального мотора-редуктора 3,заключенного в герметичный колокол. К моторуредуктору 3 присоединен породоразрушающий инструмент - шнековый бур 4. На наружных поверхностях наружной трубы 1 и корпуса редуктора 2 по всей их длине закреплены перпендикулярно друг другу две пары направляющих ползунов 5, размещенных в каждой паре напротив друг друга. Ползуны выполнены из листового металла толщиной 25-30 мм. Ширина направляющих ползунов 5 с учетом диаметра буровой трубы соответствует внутреннему диаметру обсадной трубы 6. На первой секции обсадной трубы 6 длиной 10 м на расстоянии 4 м от нижней части наварены стопорные сухари 7 из металла толщиной 14-16 мм длиной 200 мм и на расстоянии 4 м от приваренных сухарей вверх по обсадной трубе приварены еще два стопорных сухаря в противофазе двум нижним. При помощи стопорных сухарей тормозится вращение корпуса буровой 23527 установки в обратную сторону. Питание установки осуществляется от трехфазной сети. Устройство работает следующим образом. После сборки устройства и приведение в рабочее состояние в направляющий каркас устанавливается первая секция обсадной трубы, на секцию устанавливается вибропогружатель с помощью которого обсадную трубу погружают на 2-3 м в грунт. После чего снимается вибропогружатель и устанавливается буровая установка. Перед включением привода винтовой бур приподнимают над грунтом и после включения снова опускают. В результате бурения буровая установка забуривается на 5-6 метров в глубину. Затем обсадная труба погружается до конца и наращивается следующая секция обсадной трубы. Наращивание обсадной трубы и разбуривание идет до проектной отметки. По мере погружения обсадных труб секции этих труб наращиваются и буровой установкой внутри обсадной трубы разбуривается и извлекается любой грунт, кроме скальных пород на глубину до 50 м. Так как труба-телескоп и направляющие ползуны значительно утяжеляют буровую установку возможно бурение на глубину до 50 метров. Весь вес буровой участвует в бурении грунтов, что влияет на хороший забой рабочего инструмента буровой в тяжелые грунты. По сравнению с прототипом не ограничивается глубина бурения. ФОРМУЛА ИЗОБРЕТЕНИЯ Буровая установка, включающая рабочий орган,состоящий из двух труб, наружной и внутренней, в котором внутренняя труба соединена с редуктором,соединенным с буровым рабочим инструментом,отличающаяся тем, что установка включает обсадные трубы, внутренняя труба жестко зафиксирована в верхней части наружной трубы, на наружных поверхностях наружной трубы и корпуса редуктора по всей их длине перпендикулярно друг другу закреплены две пары направляющих ползунов, размещенных в каждой паре напротив друг друга, при этом сумма ширины двух диаметрально расположенных ползунов и наружного диаметра наружной трубы равна внутреннему диаметру обсадной трубы, причем на внутренней поверхности первой секции обсадной трубы на расстоянии от низа трубы оппозитно друг другу установлены два стопорных сухаря, выше этих сухарей в противофазе им установлена вторая пара стопорных сухарей.
