Шнековая буровая коронка

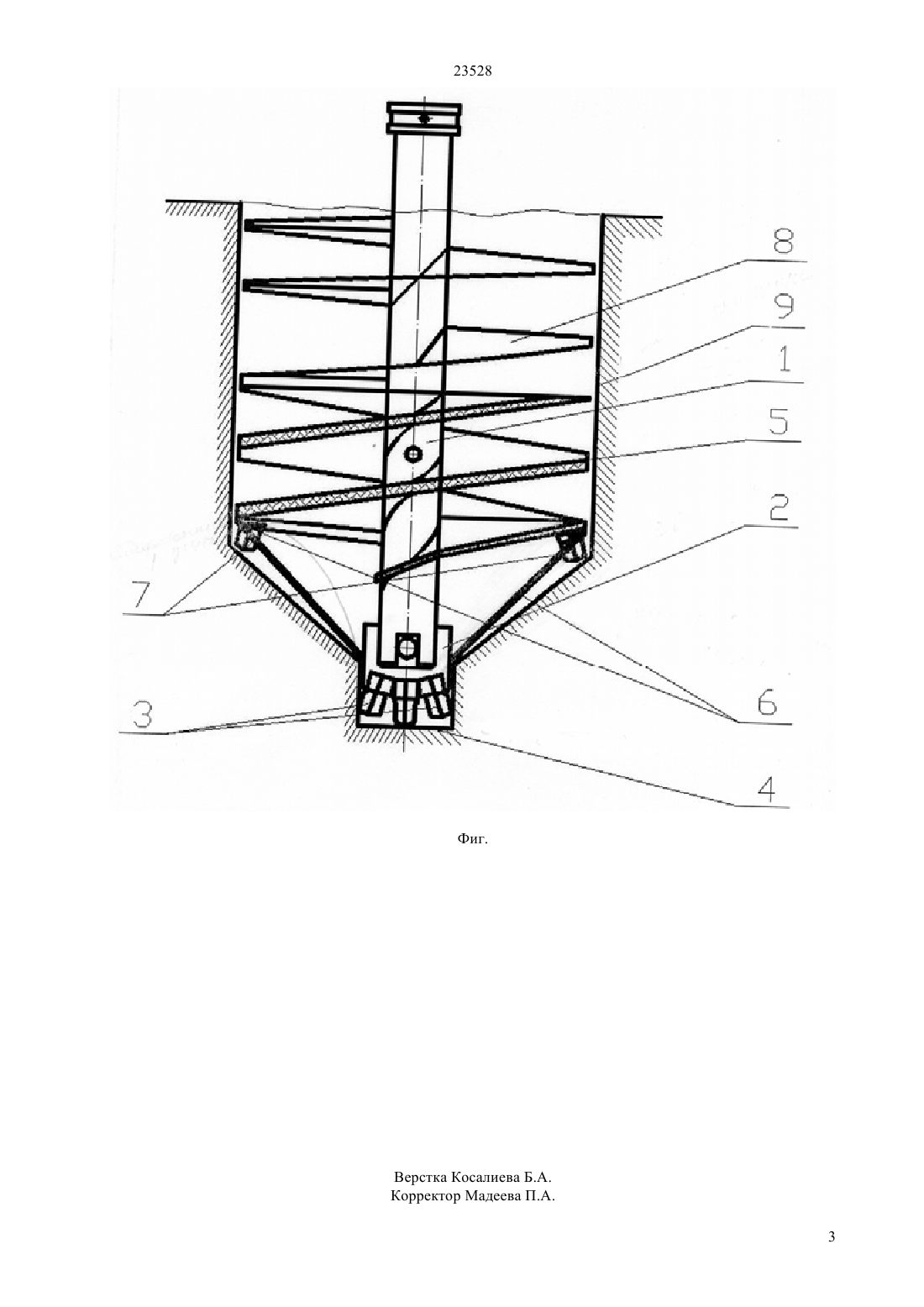

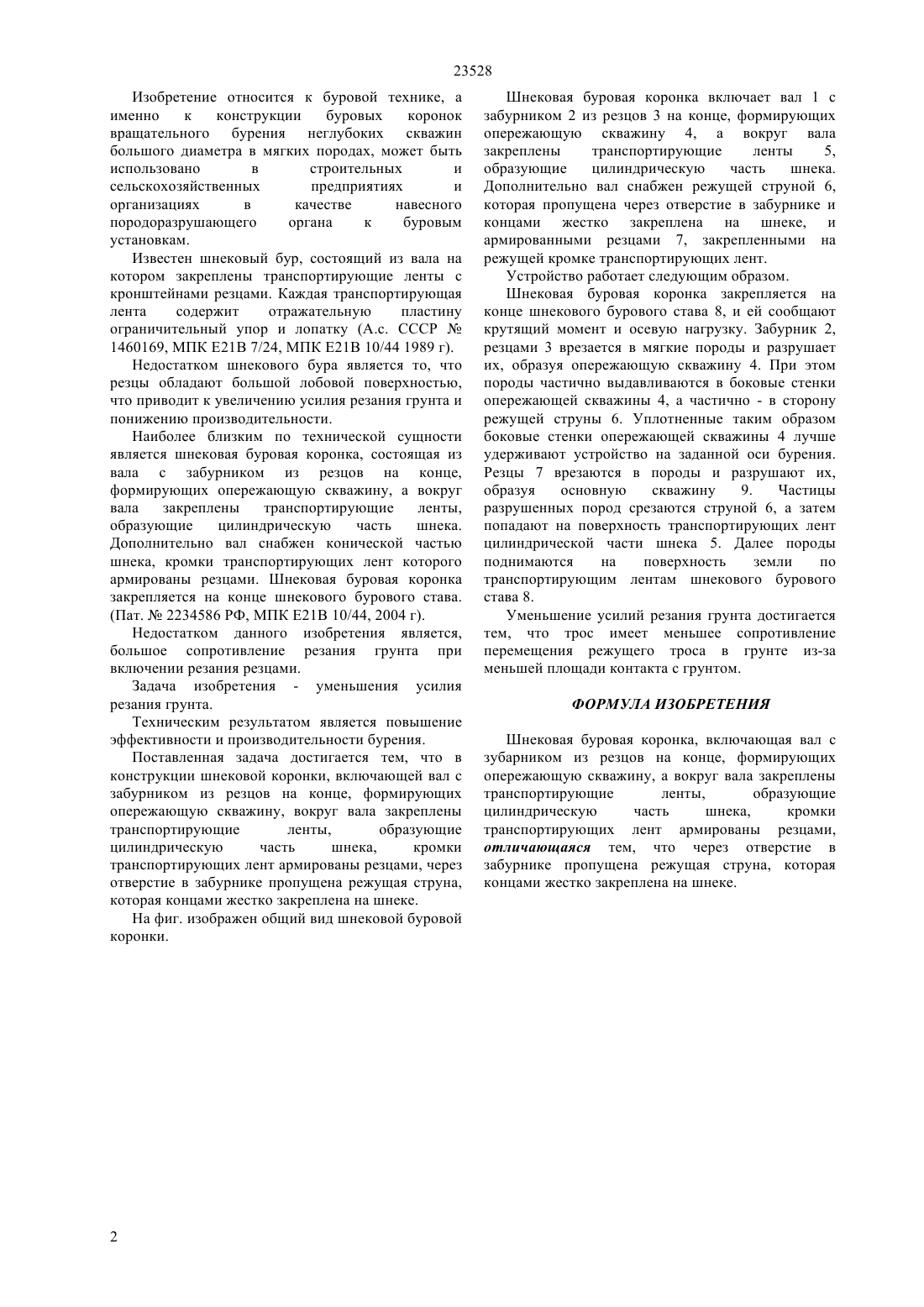

(51) 21 10/44 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ породоразрушающего органа к буровым установкам. Задача изобретения - уменьшения усилия резания грунта. Поставленная задача достигается тем, что в конструкции шнековой коронки, включающей вал с забурником из резцов на конце, формирующих опережающую скважину, вокруг вала закреплены транспортирующие ленты,образующие цилиндрическую часть шнека,кромки транспортирующих лент армированы резцами, через отверстие в забурнике пропущена режущая струна,которая концами жестко закреплена на шнеке. Техническим результатом является повышение эффективности и производительности бурения.(76) Кадыров Адиль Суратович Гудун Виталий Александрович(57) Изобретение относится к буровой технике, а именно к конструкции буровых коронок вращательного бурения неглубоких скважин большого диаметра в мягких породах, может быть использовано в строительных и сельскохозяйственных предприятиях и организациях в качестве навесного 23528 Изобретение относится к буровой технике, а именно к конструкции буровых коронок вращательного бурения неглубоких скважин большого диаметра в мягких породах, может быть использовано в строительных и сельскохозяйственных предприятиях и организациях в качестве навесного породоразрушающего органа к буровым установкам. Известен шнековый бур, состоящий из вала на котором закреплены транспортирующие ленты с кронштейнами резцами. Каждая транспортирующая лента содержит отражательную пластину ограничительный упор и лопатку (А.с. СССР 1460169, МПК Е 21 В 7/24, МПК Е 21 В 10/44 1989 г). Недостатком шнекового бура является то, что резцы обладают большой лобовой поверхностью,что приводит к увеличению усилия резания грунта и понижению производительности. Наиболее близким по технической сущности является шнековая буровая коронка, состоящая из вала с забурником из резцов на конце,формирующих опережающую скважину, а вокруг вала закреплены транспортирующие ленты,образующие цилиндрическую часть шнека. Дополнительно вал снабжен конической частью шнека, кромки транспортирующих лент которого армированы резцами. Шнековая буровая коронка закрепляется на конце шнекового бурового става.(Пат.2234586 РФ, МПК Е 21 В 10/44, 2004 г). Недостатком данного изобретения является,большое сопротивление резания грунта при включении резания резцами. Задача изобретения - уменьшения усилия резания грунта. Техническим результатом является повышение эффективности и производительности бурения. Поставленная задача достигается тем, что в конструкции шнековой коронки, включающей вал с забурником из резцов на конце, формирующих опережающую скважину, вокруг вала закреплены транспортирующие ленты,образующие цилиндрическую часть шнека,кромки транспортирующих лент армированы резцами, через отверстие в забурнике пропущена режущая струна,которая концами жестко закреплена на шнеке. На фиг. изображен общий вид шнековой буровой коронки. Шнековая буровая коронка включает вал 1 с забурником 2 из резцов 3 на конце, формирующих опережающую скважину 4, а вокруг вала закреплены транспортирующие ленты 5,образующие цилиндрическую часть шнека. Дополнительно вал снабжен режущей струной 6,которая пропущена через отверстие в забурнике и концами жестко закреплена на шнеке, и армированными резцами 7, закрепленными на режущей кромке транспортирующих лент. Устройство работает следующим образом. Шнековая буровая коронка закрепляется на конце шнекового бурового става 8, и ей сообщают крутящий момент и осевую нагрузку. Забурник 2,резцами 3 врезается в мягкие породы и разрушает их, образуя опережающую скважину 4. При этом породы частично выдавливаются в боковые стенки опережающей скважины 4, а частично - в сторону режущей струны 6. Уплотненные таким образом боковые стенки опережающей скважины 4 лучше удерживают устройство на заданной оси бурения. Резцы 7 врезаются в породы и разрушают их,образуя основную скважину 9. Частицы разрушенных пород срезаются струной 6, а затем попадают на поверхность транспортирующих лент цилиндрической части шнека 5. Далее породы поднимаются на поверхность земли по транспортирующим лентам шнекового бурового става 8. Уменьшение усилий резания грунта достигается тем, что трос имеет меньшее сопротивление перемещения режущего троса в грунте из-за меньшей площади контакта с грунтом. ФОРМУЛА ИЗОБРЕТЕНИЯ Шнековая буровая коронка, включающая вал с зубарником из резцов на конце, формирующих опережающую скважину, а вокруг вала закреплены транспортирующие ленты,образующие цилиндрическую часть шнека,кромки транспортирующих лент армированы резцами,отличающаяся тем, что через отверстие в забурнике пропущена режущая струна, которая концами жестко закреплена на шнеке.
