Плавучая буровая установка “Лотос” на базе МБК – 125

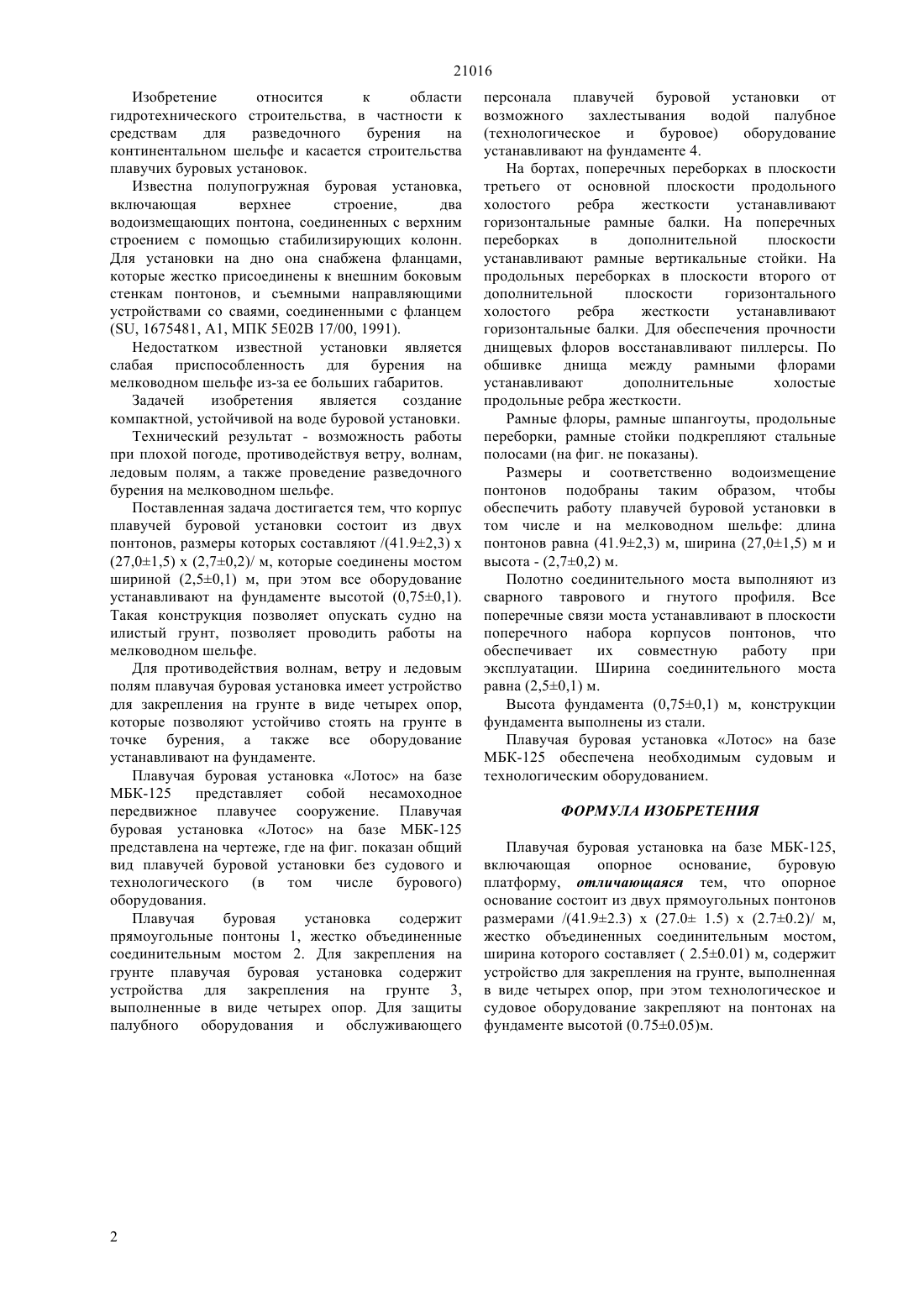

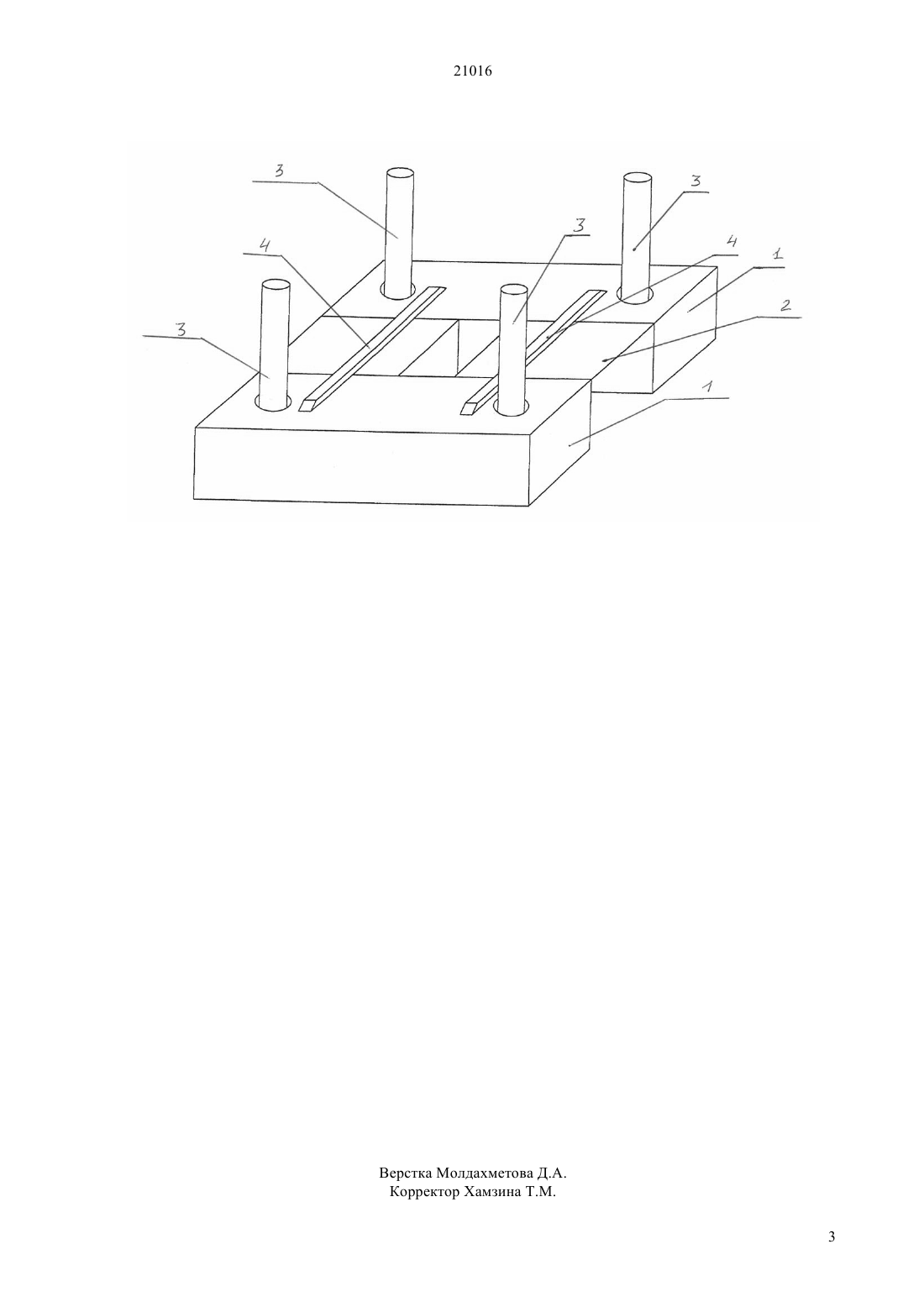

(51) Е 21 В 43/01 (2006.01) Е 21 В 15/02 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ их двух прямоугольных понтонов, жестко объединенных соединительным мостом шириной(2,50,1) м, на которых размещено соответствующее судовое и технологическое оборудование. Размеры понтонов, которые составляют /(41.92,3) х(27,01,5) х (2,70,2)/ м, и водоизмещение их подобраны таким образом, чтобы обеспечить работу плавучей буровой установки в том числе и на мелководном шельфе. Оснащение плавучей буровой установки Лотос на базе МБК-125 четырьмя опорами для закрепления на грунте дает возможность плавучей буровой установке устойчиво стоять на грунте в точке бурения, противодействуя ветру, волнам и ледовым полям. Для защиты оборудования и обслуживающего персонала плавучей буровой установки от возможного захлестывания водой оборудование устанавливают на фундаменте, высота которого составляет до (0,750,1) м от палубы.(72) Байболаев Малик Казанкапович (не указывать)(54) ПЛАВУЧАЯ БУРОВАЯ УСТАНОВКА ЛОТОС НА БАЗЕ МБК - 125(57) Изобретение относится к области гидротехнического строительства, в частности к средствам для разведочного бурения скважин на континентальном шельфе и касается строительства плавучих буровых установок, которые могут работать в том числе и на мелководном - до 1,1 м шельфе. Плавучая буровая установка Лотос на базе МБК-125 представляет собой несамоходное передвижное плавучее сооружение, которая состоит 21016 Изобретение относится к области гидротехнического строительства, в частности к средствам для разведочного бурения на континентальном шельфе и касается строительства плавучих буровых установок. Известна полупогружная буровая установка,включающая верхнее строение,два водоизмещающих понтона, соединенных с верхним строением с помощью стабилизирующих колонн. Для установки на дно она снабжена фланцами,которые жестко присоединены к внешним боковым стенкам понтонов, и съемными направляющими устройствами со сваями, соединенными с фланцем(, 1675481, А 1, МПК 5 Е 02 В 17/00, 1991). Недостатком известной установки является слабая приспособленность для бурения на мелководном шельфе из-за ее больших габаритов. Задачей изобретения является создание компактной, устойчивой на воде буровой установки. Технический результат - возможность работы при плохой погоде, противодействуя ветру, волнам,ледовым полям, а также проведение разведочного бурения на мелководном шельфе. Поставленная задача достигается тем, что корпус плавучей буровой установки состоит из двух понтонов, размеры которых составляют /(41.92,3) х(27,01,5) х (2,70,2)/ м, которые соединены мостом шириной (2,50,1) м, при этом все оборудование устанавливают на фундаменте высотой (0,750,1). Такая конструкция позволяет опускать судно на илистый грунт, позволяет проводить работы на мелководном шельфе. Для противодействия волнам, ветру и ледовым полям плавучая буровая установка имеет устройство для закрепления на грунте в виде четырех опор,которые позволяют устойчиво стоять на грунте в точке бурения, а также все оборудование устанавливают на фундаменте. Плавучая буровая установка Лотос на базе МБК-125 представляет собой несамоходное передвижное плавучее сооружение. Плавучая буровая установка Лотос на базе МБК-125 представлена на чертеже, где на фиг. показан общий вид плавучей буровой установки без судового и технологического(в том числе бурового) оборудования. Плавучая буровая установка содержит прямоугольные понтоны 1, жестко объединенные соединительным мостом 2. Для закрепления на грунте плавучая буровая установка содержит устройства для закрепления на грунте 3,выполненные в виде четырех опор. Для защиты палубного оборудования и обслуживающего персонала плавучей буровой установки от возможного захлестывания водой палубное(технологическое и буровое) оборудование устанавливают на фундаменте 4. На бортах, поперечных переборках в плоскости третьего от основной плоскости продольного холостого ребра жесткости устанавливают горизонтальные рамные балки. На поперечных переборках в дополнительной плоскости устанавливают рамные вертикальные стойки. На продольных переборках в плоскости второго от дополнительной плоскости горизонтального холостого ребра жесткости устанавливают горизонтальные балки. Для обеспечения прочности днищевых флоров восстанавливают пиллерсы. По обшивке днища между рамными флорами устанавливают дополнительные холостые продольные ребра жесткости. Рамные флоры, рамные шпангоуты, продольные переборки, рамные стойки подкрепляют стальные полосами (на фиг. не показаны). Размеры и соответственно водоизмещение понтонов подобраны таким образом, чтобы обеспечить работу плавучей буровой установки в том числе и на мелководном шельфе длина понтонов равна (41.92,3) м, ширина (27,01,5) м и высота - (2,70,2) м. Полотно соединительного моста выполняют из сварного таврового и гнутого профиля. Все поперечные связи моста устанавливают в плоскости поперечного набора корпусов понтонов, что обеспечивает их совместную работу при эксплуатации. Ширина соединительного моста равна (2,50,1) м. Высота фундамента (0,750,1) м, конструкции фундамента выполнены из стали. Плавучая буровая установка Лотос на базе МБК-125 обеспечена необходимым судовым и технологическим оборудованием. ФОРМУЛА ИЗОБРЕТЕНИЯ Плавучая буровая установка на базе МБК-125,включающая опорное основание,буровую платформу, отличающаяся тем, что опорное основание состоит из двух прямоугольных понтонов размерами /(41.92.3) х (27.0 1.5) х (2.70.2)/ м,жестко объединенных соединительным мостом,ширина которого составляет ( 2.50.01) м, содержит устройство для закрепления на грунте, выполненная в виде четырех опор, при этом технологическое и судовое оборудование закрепляют на понтонах на фундаменте высотой (0.750.05)м.
