РасширительКеңейткіш

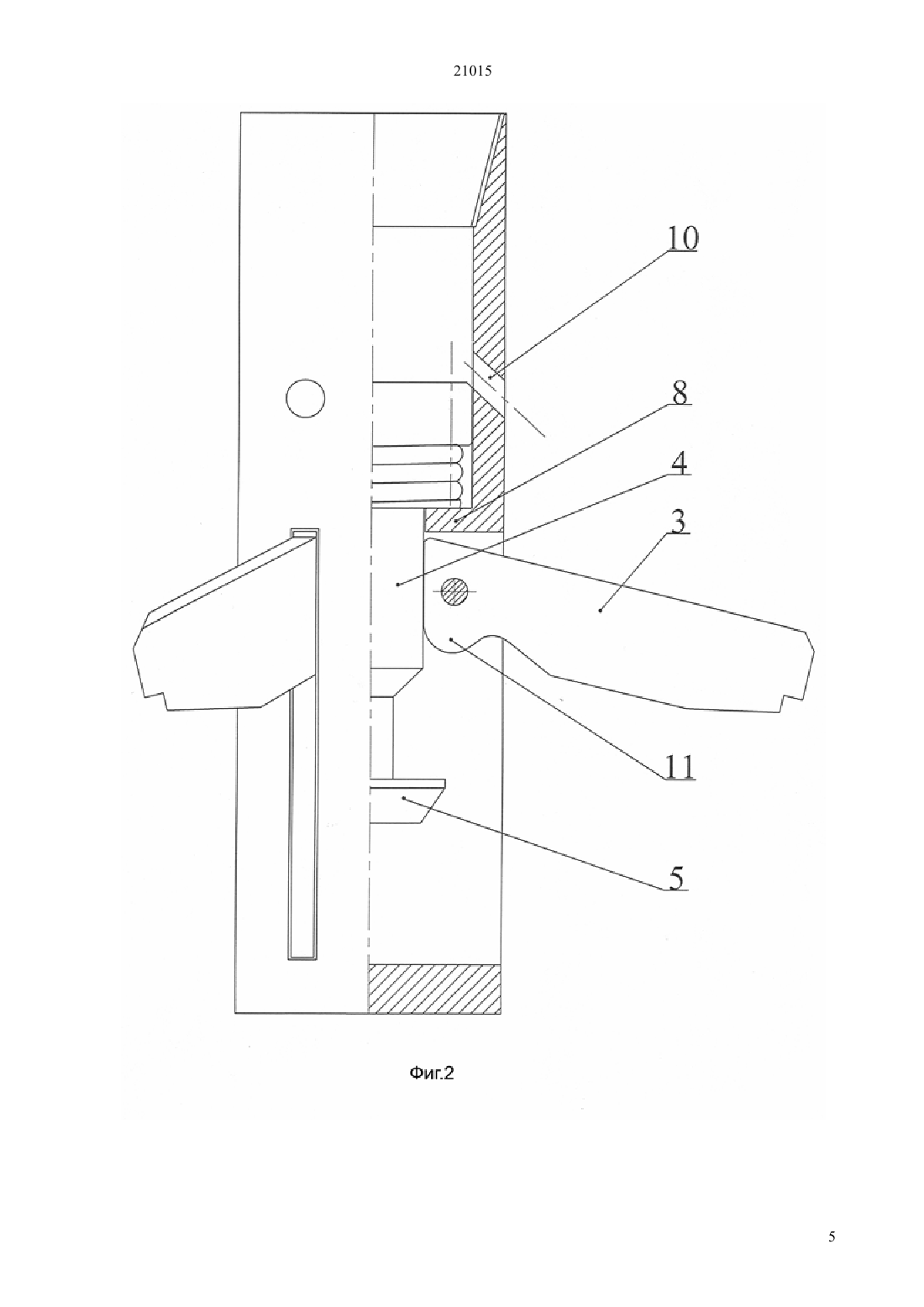

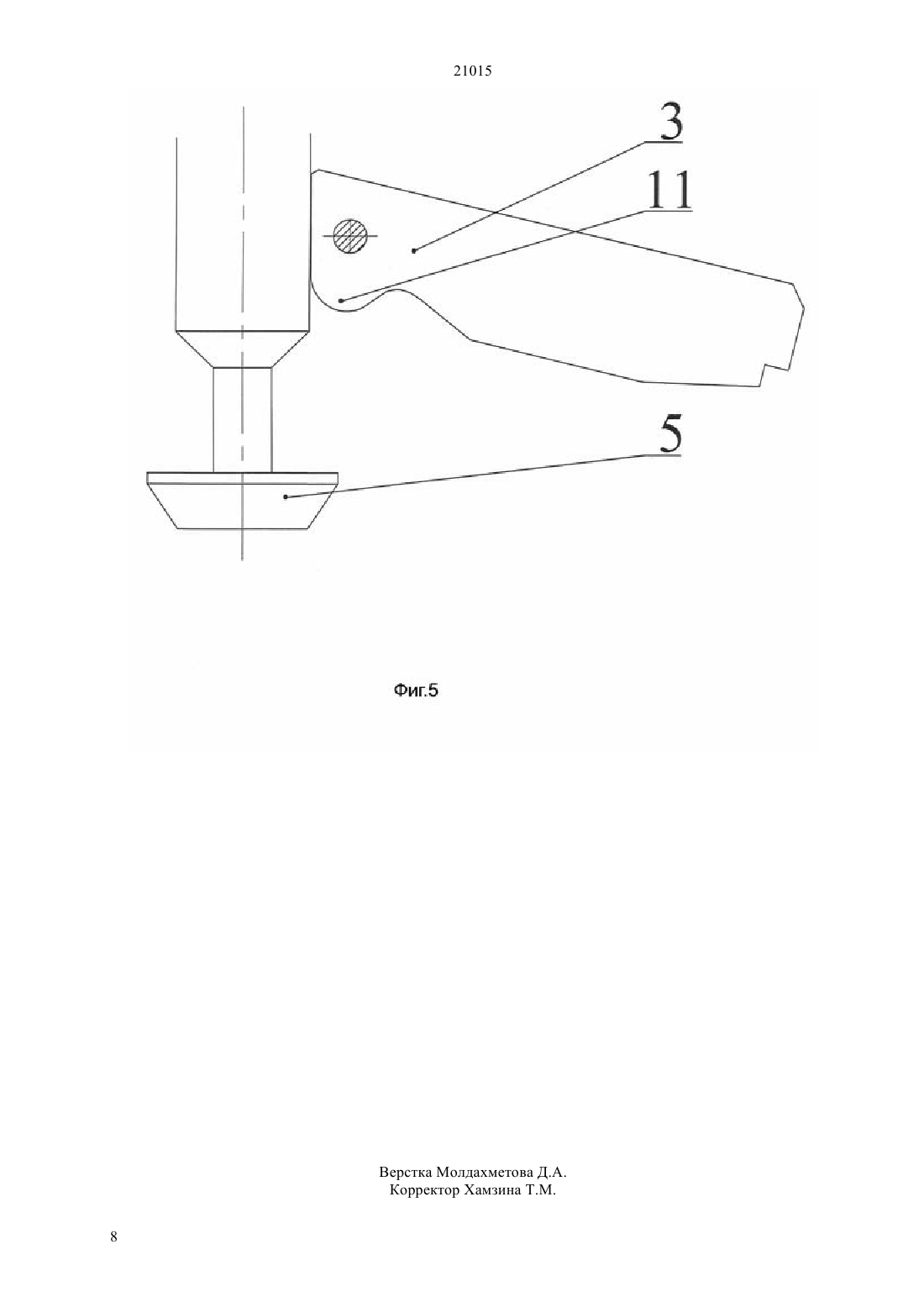

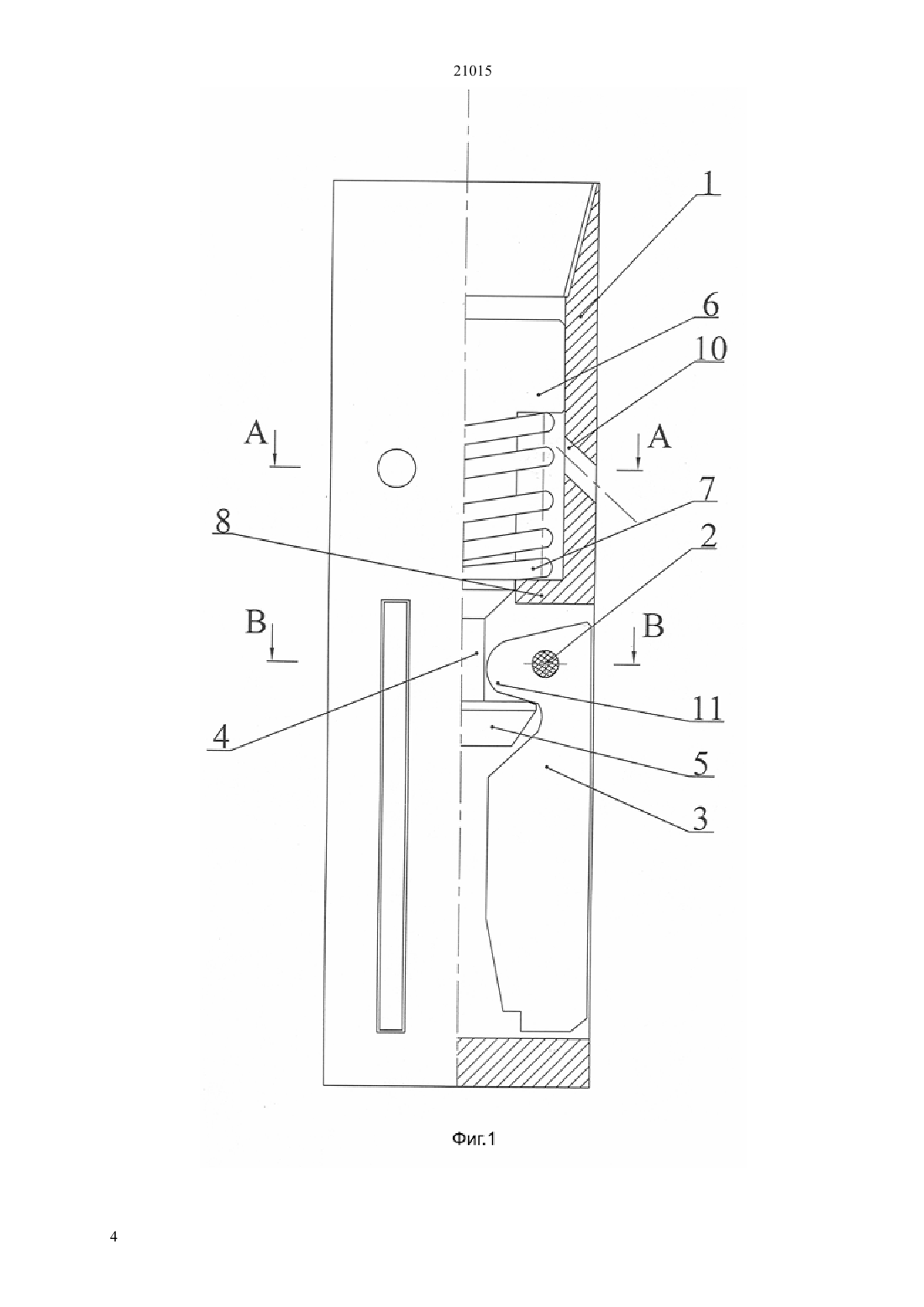

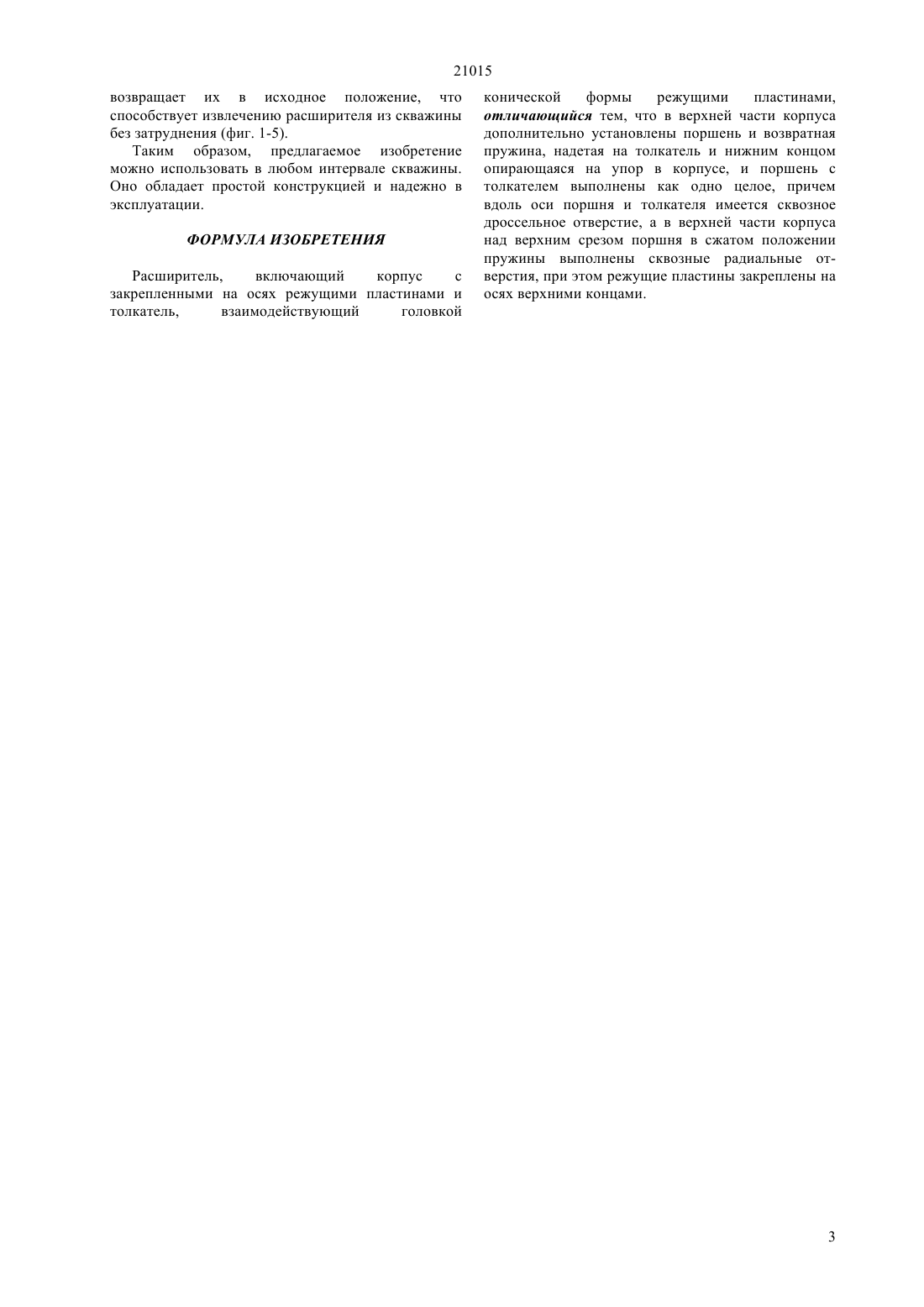

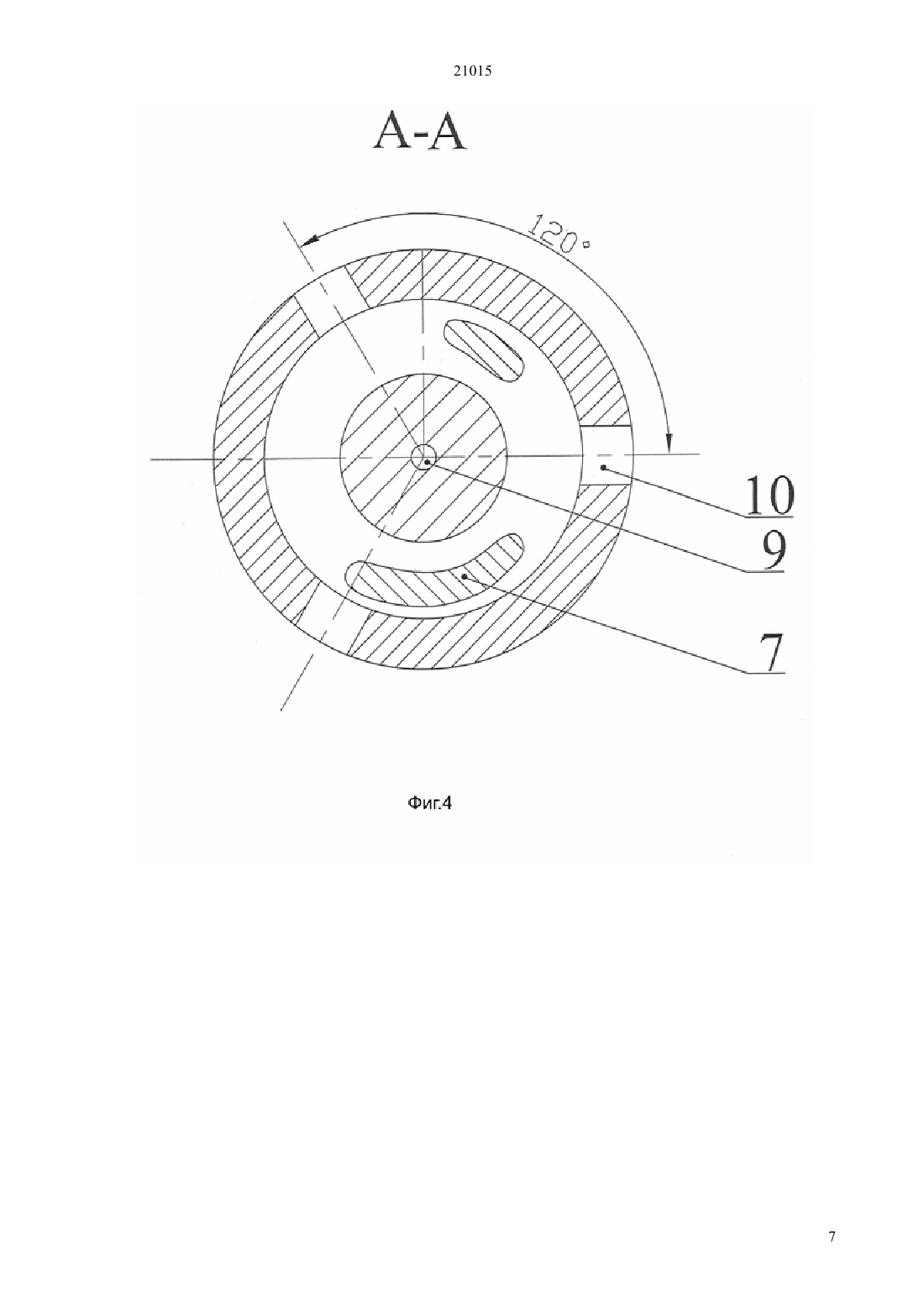

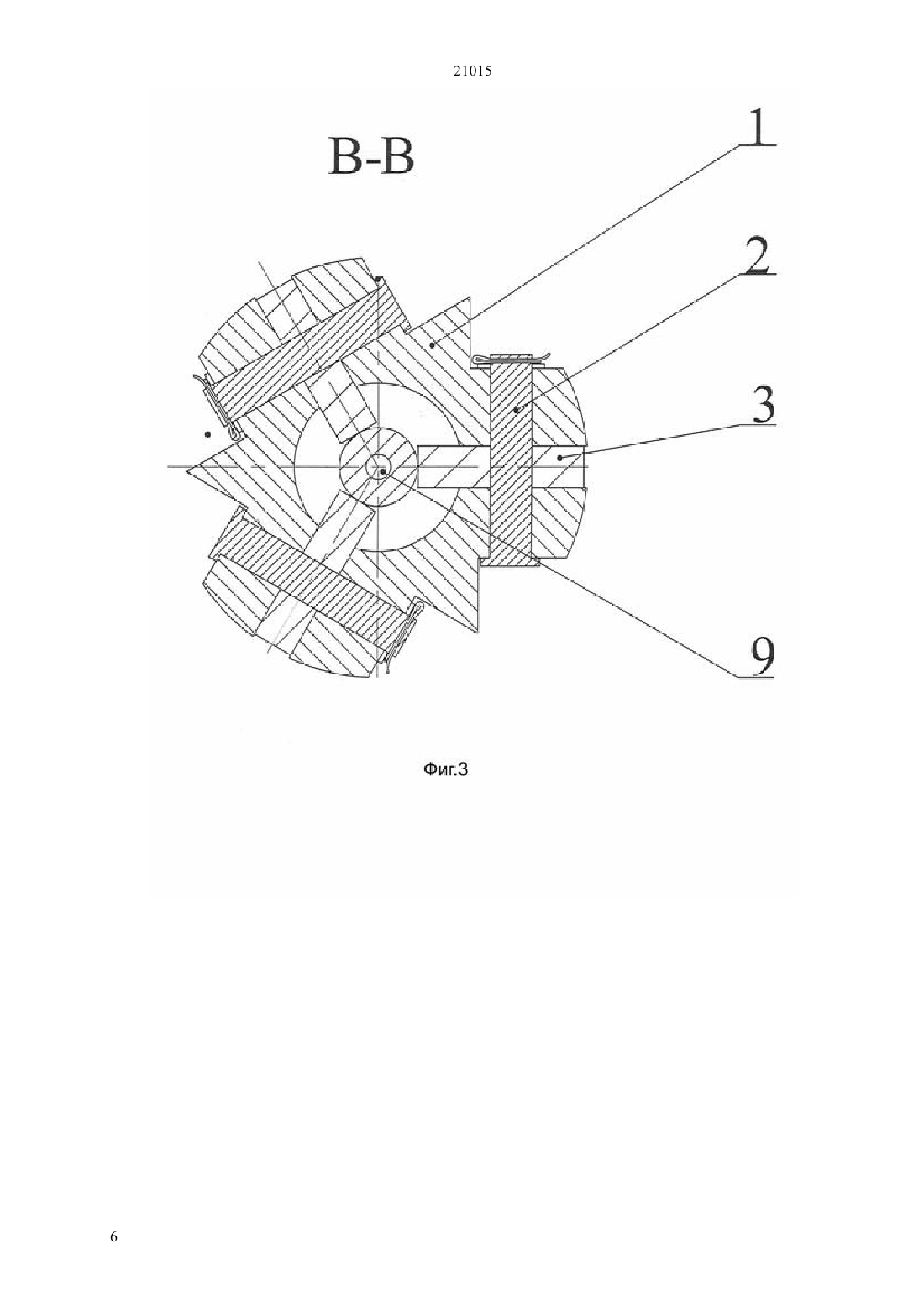

(51) 21 7/28 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ возможность использования в любом интервале скважины. Это достигается тем, что в известном расширителе, включающем корпус с закрепленными на осях режущими пластинами и толкатель, взаимодействующий головкой конической формы с режущими пластинами, согласно изобретению, в верхней части корпуса дополнительно установлены поршень и возвратная пружина, надетая на толкатель и нижним концом опирающаяся на упор в корпусе, и поршень с толкателем выполнены как одно целое, причем вдоль оси поршня и толкателя имеется сквозное дроссельное отверстие, а в верхней части корпуса над верхним срезом поршня в сжатом положении пружины выполнены сквозные радиальные отверстия, при этом режущие пластины закреплены на осях верхними концами.(72) Карманов Тогыс Досмурзаевич Бегун Анатолий Данилович Саттаров Мажит Турсунбаевич Набиев Махамбет Давитович(73) Товарищество с ограниченной ответственностью Институт высоких технологий,Товарищество с ограниченной ответственностью Горнорудная компания(57) Изобретение относится к буровой технике и может быть использовано для местного расширения скважины. Техническим результатом изобретения являются простота конструкции, надежность в эксплуатации и 21015 Изобретение относится к буровой технике и может быть использовано для местного расширения скважины. Известен расширитель, включающий штангу,полый корпус, породоразрушающие органы,шарнирно установленные в боковых пазах корпуса,и подпружиненный шток с поршнем, имеющий центральное отверстие, связанный кинематически с породоразрушающими органами,согласно изобретению, штанга соединена с корпусом с возможностью ограниченного осевого перемещения,шток с поршнем размещен на нижнем конце штанги с возможностью ограниченного осевого перемещения, ограничитель осевого перемещения штока с поршнем прикреплен к штанге с возможностью взаимодействия с верхним торцом штока при полностью раскрытых породоразрушающих органах,один из ограничителей осевого перемещения штанги закреплен на ней внутри корпуса, а другой снаружи.(А.с.1500752, кл. Е 21 В 7/28, 1989 г.) Недостатком данного расширителя является сложность конструкции и ненадежность из-за отсутствия подачи промывочного раствора непосредственно к месту разрушения горной породы. Известно также устройство для расширения нижней части скважины, включающее корпус с закрепленными на осях режущими пластинами, толкатель, взаимодействующий головкой с режущими пластинами, и опорный подшипниковый узел,согласно изобретению, режущие пластины закреплены на осях нижними концами, толкатель снабжен ножкой, установленной в опорном подшипниковом узле, при этом головка толкателя выполнена конической, а его тело - цилиндрической формы.(А.с.1571196, кл. Е 21 В 7/28, 1990 г.) Недостатком данного устройства является возможность использования его только в призабойной части скважины, а также ненадежность из-за отсутствия подачи промывочного раствора непосредственно к месту разрушения горной породы. Задачей изобретения является создание надежного в работе расширителя, работающего в любом интервале скважины. Техническим результатом изобретения является простота конструкции, надежность в эксплуатации и возможность использования в любом интервале скважины. Это достигается тем, что в известном расширителе, включающем корпус с закрепленными на осях режущими пластинами и толкатель, взаимодействующий головкой конической формы с режущими пластинами, согласно изобретению, в верхней части корпуса дополнительно установлены поршень и возвратная пружина, надетая на толкатель и нижним концом опирающаяся на упор в корпусе, и поршень с толкателем выполнены как одно целое, причем вдоль оси поршня и толкателя имеется сквозное дроссельное отверстие, а в верхней части корпуса над верхним срезом поршня в сжатом положении пружины выполнены сквозные 2 радиальные отверстия, при этом режущие пластины закреплены на осях верхними концами. Технический результат достигается за счет введения в конструкцию поршня и возвратной пружины, а также наличия дроссельного отверстия в поршне и толкателе и радиальных отверстий в корпусе. На фиг. 1 представлен расширитель в транспортном положении на фиг. 2 - расширитель в рабочем положении фиг. 3 - разрез по В-В фиг. 4 разрез по А-А фиг. 5 - режущая пластина и головка толкателя. Расширитель имеет цилиндрический корпус 1 с внутренней резьбой для присоединения его к колонне бурильных труб. Внутри корпуса 1 на осях 2 установлены режущие пластины 3 (фиг. 1, 2, 3, 5). Режущие пластины 3 закреплены на осях 2 верхними концами. В полости корпуса 1 вдоль оси расположены поршень 6 и толкатель 4 с надетой на него возвратной пружиной 7, нижний конец которой опирается на упор 8 в корпусе 1. Причем поршень 6 выполнен с толкателем 4 как одно целое, и внутри поршня 6 и толкателя 4 вдоль оси имеется сквозное дроссельное отверстие 9 (фиг. 3, 4). Толкатель 4 взаимодействует головкой 5 конической формы с верхним заплечиком 11 режущей пластины 3. В верхней части корпуса 1 над верхним срезом поршня 6 в сжатом положении возвратной пружины 7 выполнены сквозные радиальные отверстия 10(фиг. 1, 2, 4). Расширитель работает следующим образом. Присоединенный к колонне бурильных труб с помощью внутренней резьбы на корпусе 1 расширитель опускают на необходимый интервал пробуренной скважины. При спуске расширителя жидкость в скважине наполняет внутреннюю полость колонны бурильных труб через сквозное дроссельное отверстие 9 поршня 6 с толкателем 4. На заданном интервале глубины скважины начинают вращение колонны бурильных труб, и одновременно подают промывочный раствор. Промывочный раствор давит на поршень 6 и толкатель 4, который своей головкой 5 конической формы воздействует на выступы режущих пластин 3, закрепленных на осях 2, вынуждая их к постепенному раскрытию (фиг. 1, 2, 5) по мере расширения боковой стенки скважины. Поршень 6 перемещается в осевом направлении вниз,возвратная пружина 7 сжимается между поршнем 6 и упором 8 в стенке корпуса 1, три радиальных отверстия 10 открываются, и через них вытекает промывочная жидкость (фиг. 2, 3). При этом происходит скачкообразное падение давления на манометре промывочного насоса. Это сигнализирует о полном раскрытии режущих пластин 3. После завершения процесса расширения скважины с помощью расширителя промывочный насос буровой установки выключают, давление в колонне бурильных труб выравнивается, давая возможность упругой силе возвратной пружины 7 вернуть поршень 6 с толкателем 4 в исходное положение. Толкатель 4 через головку 5 взаимодействует с выступами режущих пластин 3 и 21015 возвращает их в исходное положение, что способствует извлечению расширителя из скважины без затруднения (фиг. 1-5). Таким образом, предлагаемое изобретение можно использовать в любом интервале скважины. Оно обладает простой конструкцией и надежно в эксплуатации. ФОРМУЛА ИЗОБРЕТЕНИЯ Расширитель,включающий корпус с закрепленными на осях режущими пластинами и толкатель,взаимодействующий головкой конической формы режущими пластинами,отличающийся тем, что в верхней части корпуса дополнительно установлены поршень и возвратная пружина, надетая на толкатель и нижним концом опирающаяся на упор в корпусе, и поршень с толкателем выполнены как одно целое, причем вдоль оси поршня и толкателя имеется сквозное дроссельное отверстие, а в верхней части корпуса над верхним срезом поршня в сжатом положении пружины выполнены сквозные радиальные отверстия, при этом режущие пластины закреплены на осях верхними концами.
