Устройство для очистки продуктов от легких примесей в пункте загрузки конвейера

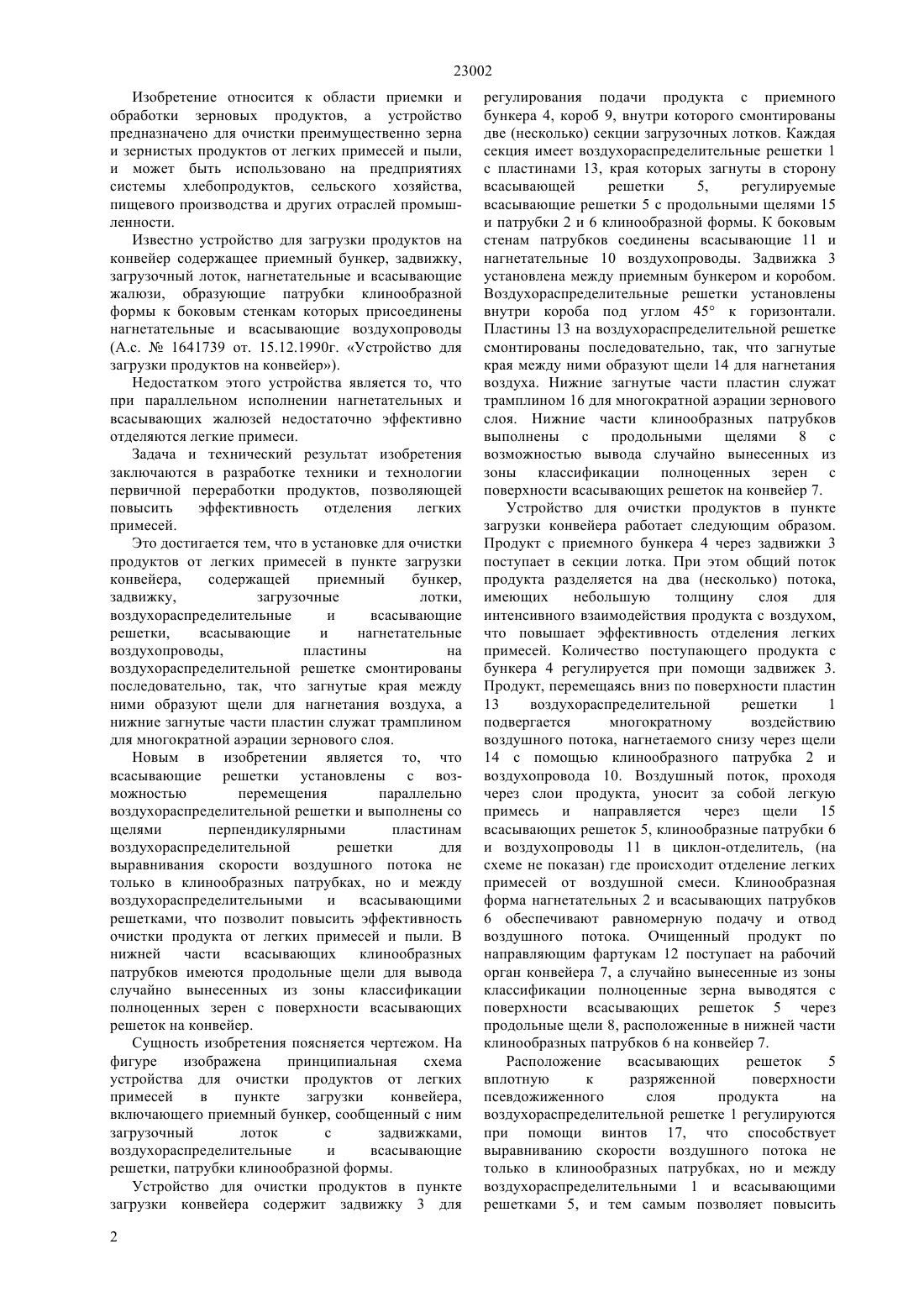

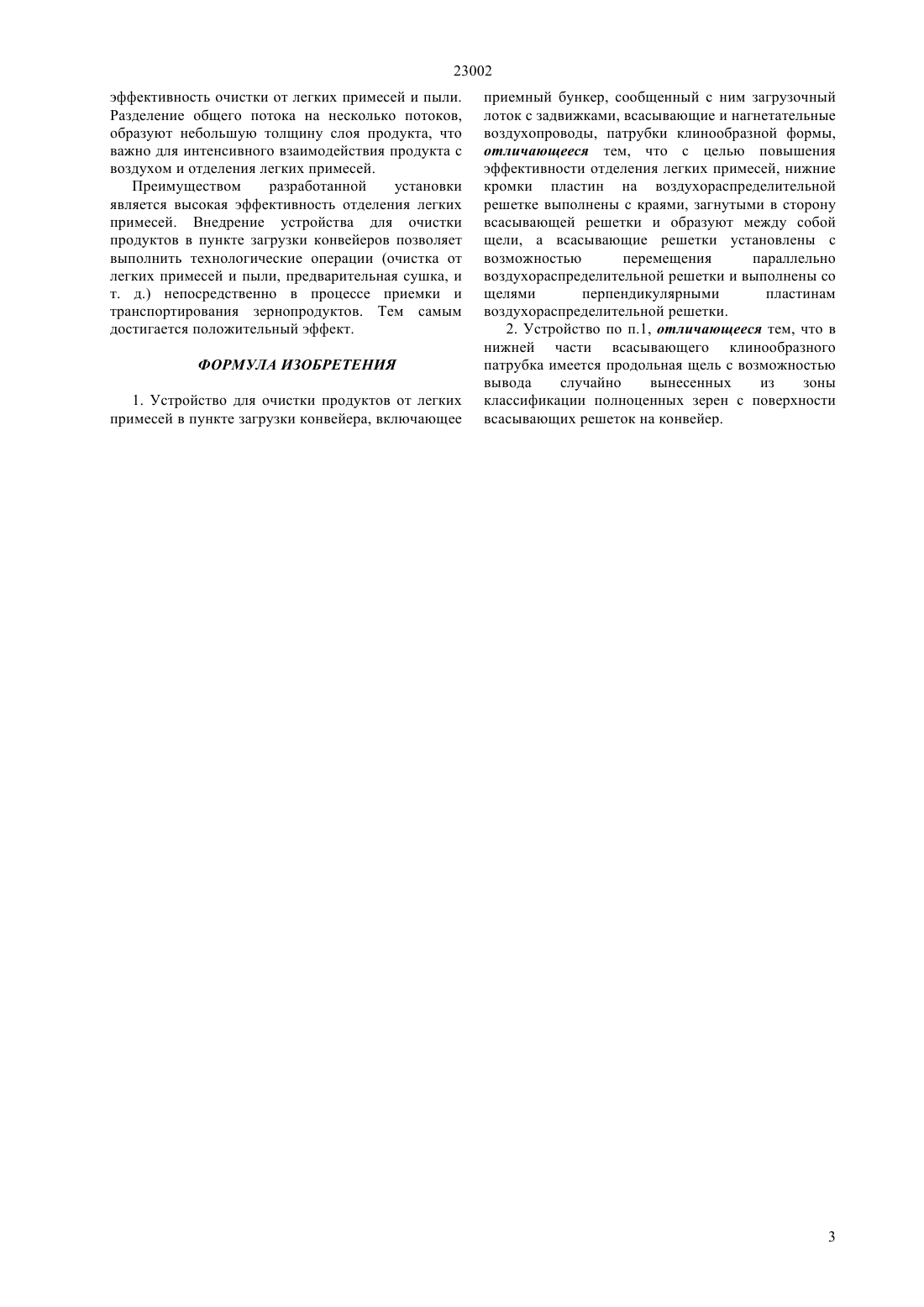

(51) 65 47/02 (2010.01) 07 4/08 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ конвейера,содержащей приемный бункер,задвижку,загрузочные лотки,воздухораспределительные и всасывающие решетки,всасывающие и нагнетательные воздухопроводы,пластины на воздухораспределительной решетке смонтированы последовательно, так, что загнутые края между ними образуют щели для нагнетания воздуха, а нижние загнутые части пластин служат трамплином для многократной аэрации зернового слоя. Новым в изобретении является то, что всасывающие решетки установлены с возможностью перемещения параллельно воздухораспределительной решетки и выполнены со щелями перпендикулярными пластинам воздухораспределительной решетки для выравнивания скорости воздушного потока не только в клинообразных патрубках, но и между воздухораспределительными и всасывающими решетками, что позволит повысить эффективность очистки продукта от легких примесей и пыли. В нижней части всасывающих клинообразных патрубков имеются продольные щели для вывода случайно вынесенных из зоны классификации полноценных зерен с поверхности всасывающих решеток на конвейер.(72) Казакбаев Сейсенбек Заурбекович Баубеков Сабит Джумабаевич Сейтпанов Полат Калдыбаевич Казакбаев Алмас Сейсенбекович(73) Учреждение Таразский инновационногуманитарный университет(54) УСТРОЙСТВО ДЛЯ ОЧИСТКИ ПРОДУКТОВ ОТ ЛЕГКИХ ПРИМЕСЕЙ В ПУНКТЕ ЗАГРУЗКИ КОНВЕЙЕРА(57) Изобретение относится к области приемки и обработки зерновых продуктов, а устройство предназначено для очистки преимущественно зерна и зернистых продуктов от легких примесей и пыли,и может быть использовано на предприятиях системы хлебопродуктов, сельского хозяйства,пищевого производства и других отраслей промышленности. Задача и технический результат изобретения заключаются в разработке техники и технологии первичной переработки продуктов, позволяющей повысить эффективность отделения легких примесей. Это достигается тем, что в установке для очистки продуктов от легких примесей в пункте загрузки 23002 Изобретение относится к области приемки и обработки зерновых продуктов, а устройство предназначено для очистки преимущественно зерна и зернистых продуктов от легких примесей и пыли,и может быть использовано на предприятиях системы хлебопродуктов, сельского хозяйства,пищевого производства и других отраслей промышленности. Известно устройство для загрузки продуктов на конвейер содержащее приемный бункер, задвижку,загрузочный лоток, нагнетательные и всасывающие жалюзи, образующие патрубки клинообразной формы к боковым стенкам которых присоединены нагнетательные и всасывающие воздухопроводы(А.с.1641739 от. 15.12.1990 г. Устройство для загрузки продуктов на конвейер). Недостатком этого устройства является то, что при параллельном исполнении нагнетательных и всасывающих жалюзей недостаточно эффективно отделяются легкие примеси. Задача и технический результат изобретения заключаются в разработке техники и технологии первичной переработки продуктов, позволяющей повысить эффективность отделения легких примесей. Это достигается тем, что в установке для очистки продуктов от легких примесей в пункте загрузки конвейера,содержащей приемный бункер,задвижку,загрузочные лотки,воздухораспределительные и всасывающие решетки,всасывающие и нагнетательные воздухопроводы,пластины на воздухораспределительной решетке смонтированы последовательно, так, что загнутые края между ними образуют щели для нагнетания воздуха, а нижние загнутые части пластин служат трамплином для многократной аэрации зернового слоя. Новым в изобретении является то, что всасывающие решетки установлены с возможностью перемещения параллельно воздухораспределительной решетки и выполнены со щелями перпендикулярными пластинам воздухораспределительной решетки для выравнивания скорости воздушного потока не только в клинообразных патрубках, но и между воздухораспределительными и всасывающими решетками, что позволит повысить эффективность очистки продукта от легких примесей и пыли. В нижней части всасывающих клинообразных патрубков имеются продольные щели для вывода случайно вынесенных из зоны классификации полноценных зерен с поверхности всасывающих решеток на конвейер. Сущность изобретения поясняется чертежом. На фигуре изображена принципиальная схема устройства для очистки продуктов от легких примесей в пункте загрузки конвейера,включающего приемный бункер, сообщенный с ним загрузочный лоток с задвижками,воздухораспределительные и всасывающие решетки, патрубки клинообразной формы. Устройство для очистки продуктов в пункте загрузки конвейера содержит задвижку 3 для 2 регулирования подачи продукта с приемного бункера 4, короб 9, внутри которого смонтированы две (несколько) секции загрузочных лотков. Каждая секция имеет воздухораспределительные решетки 1 с пластинами 13, края которых загнуты в сторону всасывающей решетки 5,регулируемые всасывающие решетки 5 с продольными щелями 15 и патрубки 2 и 6 клинообразной формы. К боковым стенам патрубков соединены всасывающие 11 и нагнетательные 10 воздухопроводы. Задвижка 3 установлена между приемным бункером и коробом. Воздухораспределительные решетки установлены внутри короба под углом 45 к горизонтали. Пластины 13 на воздухораспределительной решетке смонтированы последовательно, так, что загнутые края между ними образуют щели 14 для нагнетания воздуха. Нижние загнутые части пластин служат трамплином 16 для многократной аэрации зернового слоя. Нижние части клинообразных патрубков выполнены с продольными щелями 8 с возможностью вывода случайно вынесенных из зоны классификации полноценных зерен с поверхности всасывающих решеток на конвейер 7. Устройство для очистки продуктов в пункте загрузки конвейера работает следующим образом. Продукт с приемного бункера 4 через задвижки 3 поступает в секции лотка. При этом общий поток продукта разделяется на два (несколько) потока,имеющих небольшую толщину слоя для интенсивного взаимодействия продукта с воздухом,что повышает эффективность отделения легких примесей. Количество поступающего продукта с бункера 4 регулируется при помощи задвижек 3. Продукт, перемещаясь вниз по поверхности пластин 13 воздухораспределительной решетки 1 подвергается многократному воздействию воздушного потока, нагнетаемого снизу через щели 14 с помощью клинообразного патрубка 2 и воздухопровода 10. Воздушный поток, проходя через слои продукта, уносит за собой легкую примесь и направляется через щели 15 всасывающих решеток 5, клинообразные патрубки 6 и воздухопроводы 11 в циклон-отделитель, (на схеме не показан) где происходит отделение легких примесей от воздушной смеси. Клинообразная форма нагнетательных 2 и всасывающих патрубков 6 обеспечивают равномерную подачу и отвод воздушного потока. Очищенный продукт по направляющим фартукам 12 поступает на рабочий орган конвейера 7, а случайно вынесенные из зоны классификации полноценные зерна выводятся с поверхности всасывающих решеток 5 через продольные щели 8, расположенные в нижней части клинообразных патрубков 6 на конвейер 7. Расположение всасывающих решеток 5 вплотную к разряженной поверхности псевдожиженного слоя продукта на воздухораспределительной решетке 1 регулируются при помощи винтов 17, что способствует выравниванию скорости воздушного потока не только в клинообразных патрубках, но и между воздухораспределительными 1 и всасывающими решетками 5, и тем самым позволяет повысить 23002 эффективность очистки от легких примесей и пыли. Разделение общего потока на несколько потоков,образуют небольшую толщину слоя продукта, что важно для интенсивного взаимодействия продукта с воздухом и отделения легких примесей. Преимуществом разработанной установки является высокая эффективность отделения легких примесей. Внедрение устройства для очистки продуктов в пункте загрузки конвейеров позволяет выполнить технологические операции (очистка от легких примесей и пыли, предварительная сушка, и т. д.) непосредственно в процессе приемки и транспортирования зернопродуктов. Тем самым достигается положительный эффект. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для очистки продуктов от легких примесей в пункте загрузки конвейера, включающее приемный бункер, сообщенный с ним загрузочный лоток с задвижками, всасывающие и нагнетательные воздухопроводы, патрубки клинообразной формы,отличающееся тем, что с целью повышения эффективности отделения легких примесей, нижние кромки пластин на воздухораспределительной решетке выполнены с краями, загнутыми в сторону всасывающей решетки и образуют между собой щели, а всасывающие решетки установлены с возможностью перемещения параллельно воздухораспределительной решетки и выполнены со щелями перпендикулярными пластинам воздухораспределительной решетки. 2. Устройство по п.1, отличающееся тем, что в нижней части всасывающего клинообразного патрубка имеется продольная щель с возможностью вывода случайно вынесенных из зоны классификации полноценных зерен с поверхности всасывающих решеток на конвейер.
