Устройство для измерения размерно-весовых характеристик рыб

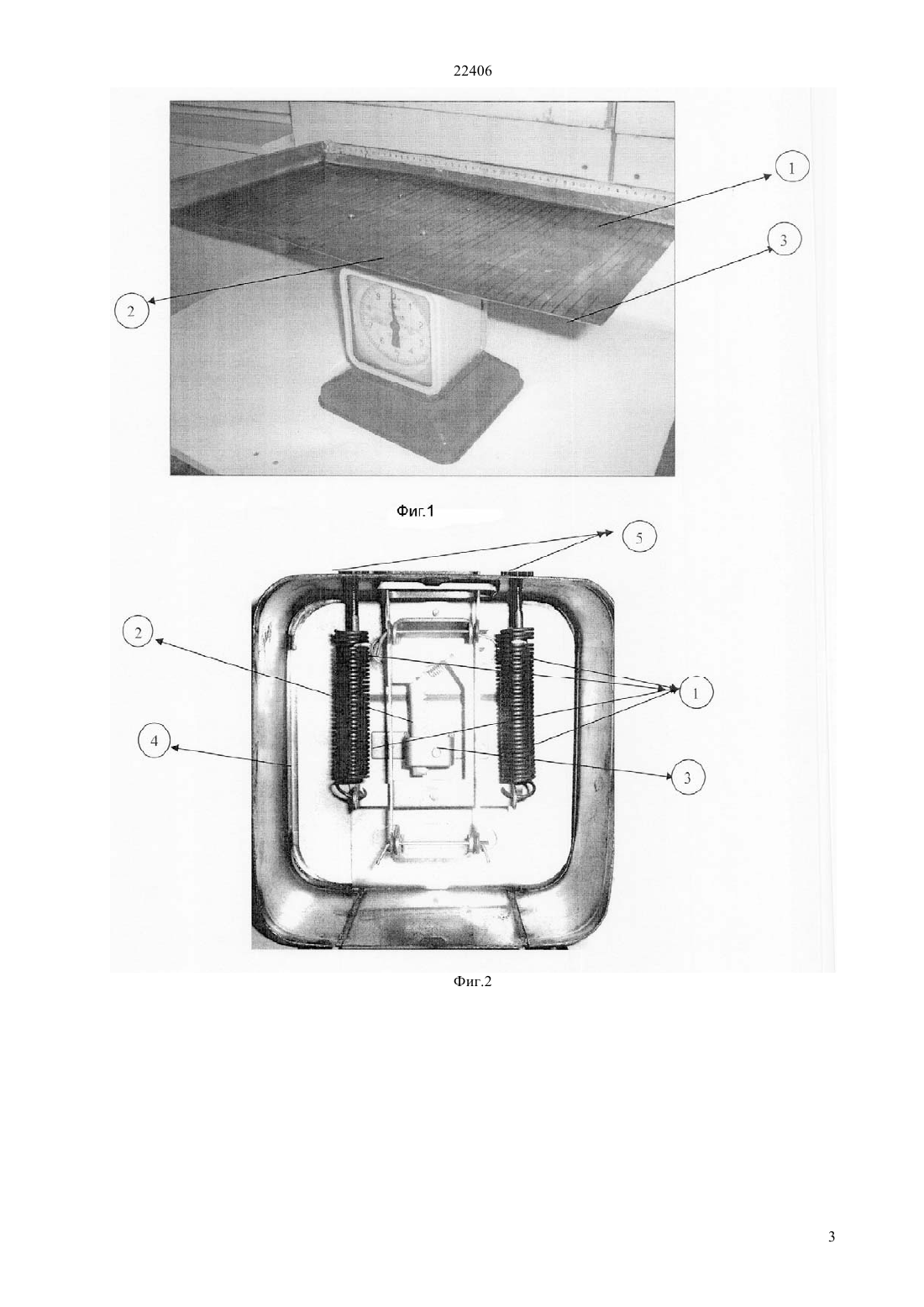

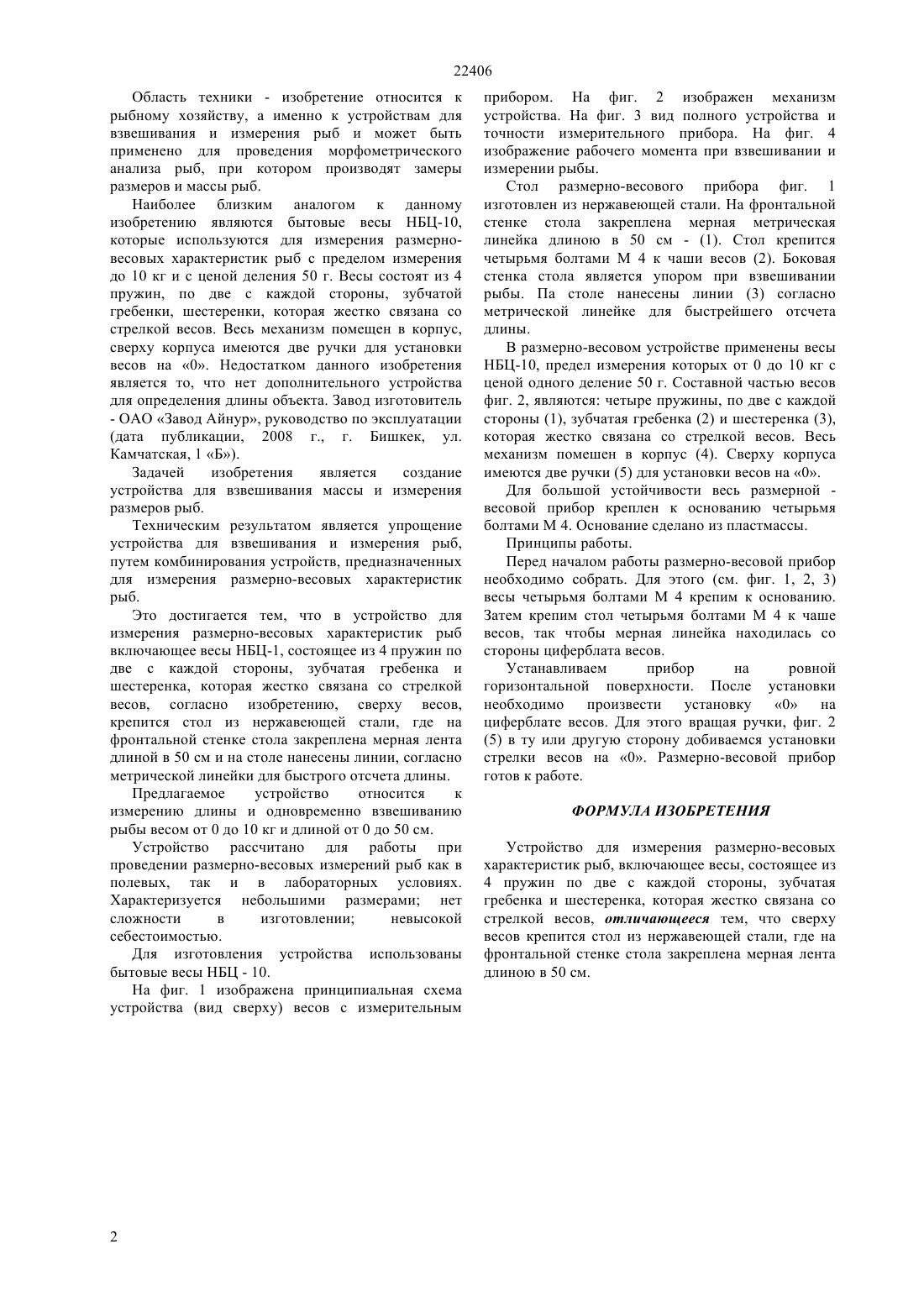

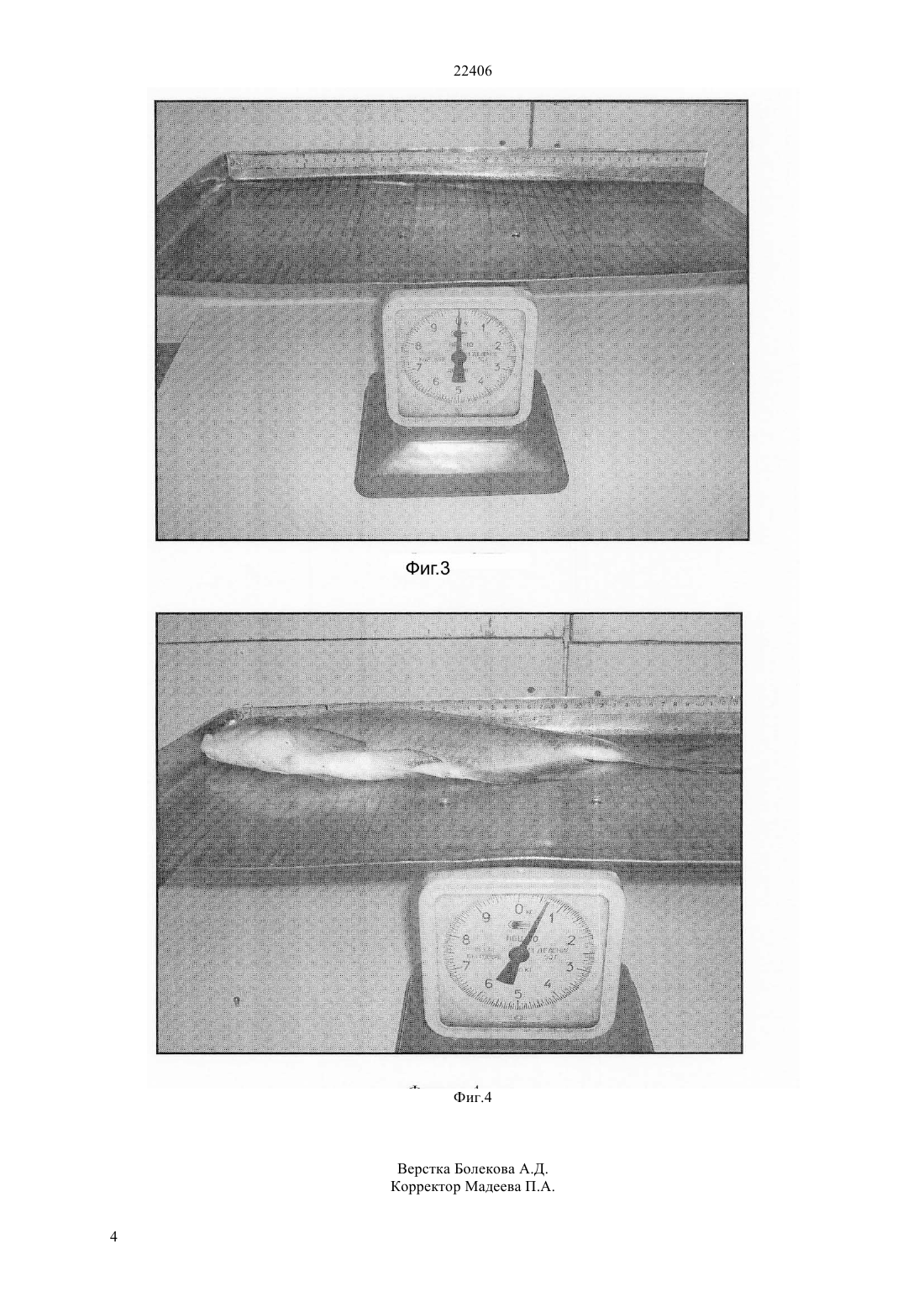

(51) 01 17/08 (2009.01) 22 25/06 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Предлагаемый прибор состоит из следующих деталей Стол размерно-весового прибора изготовлен из нержавеющей стали. На фронтальной стенке стола закреплена мерная метрическая линейка длиною в 50 см. Стол крепится четырьмя болтами М 4 к чаши весов. Боковая стенка стола является упором при взвешивании рыбы. На столе нанесены линии согласно метрической линейке для быстрейшего отсчета длины. В размерно-весовом приборе применены весы НБЦ-10, предел измерения от 0 до 10 кг с ценой одного деление 50 г. Составной частью весов является 4 пружины, по две с каждой стороны зубчатая гребенка и шестеренка, которая жестко связана со стрелкой весов. Весь механизм помешен в корпус. Сверху корпуса имеются две ручки для установки весов на 0. Для большой устойчивости весь размерной весовой прибор креплен к основании четырьмя болтами М 4. Основание сделано из пластмассы.(72) Камиева Тыныштык Наурзгалиевна Утеулиев Тасмагамбет Арепбаевич(73) Товарищество с ограниченной ответственностью Казахский научно-исследовательский институт рыбного хозяйства(54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ РАЗМЕРНО-ВЕСОВЫХ ХАРАКТЕРИСТИК РЫБ(57) Изобретение относится к рыбному хозяйству и может быть использовано при проведении измерения размерно - весовых характеристик рыб. Преимуществом прибора является его компактность и надежность в работе. Это повышает его эффективность. Прибор рассчитан для работы в лабораторных и полевых условиях при проведении исследовательских работ и характеризуется небольшими размерами. Нет сложности в изготовлении, себестоимость невысокая. 22406 Область техники - изобретение относится к рыбному хозяйству, а именно к устройствам для взвешивания и измерения рыб и может быть применено для проведения морфометрического анализа рыб, при котором производят замеры размеров и массы рыб. Наиболее близким аналогом к данному изобретению являются бытовые весы НБЦ-10,которые используются для измерения размерновесовых характеристик рыб с пределом измерения до 10 кг и с ценой деления 50 г. Весы состоят из 4 пружин, по две с каждой стороны, зубчатой гребенки, шестеренки, которая жестко связана со стрелкой весов. Весь механизм помещен в корпус,сверху корпуса имеются две ручки для установки весов на 0. Недостатком данного изобретения является то, что нет дополнительного устройства для определения длины объекта. Завод изготовитель(дата публикации, 2008 г., г. Бишкек, ул. Камчатская, 1 Б). Задачей изобретения является создание устройства для взвешивания массы и измерения размеров рыб. Техническим результатом является упрощение устройства для взвешивания и измерения рыб,путем комбинирования устройств, предназначенных для измерения размерно-весовых характеристик рыб. Это достигается тем, что в устройство для измерения размерно-весовых характеристик рыб включающее весы НБЦ-1, состоящее из 4 пружин по две с каждой стороны, зубчатая гребенка и шестеренка, которая жестко связана со стрелкой весов, согласно изобретению, сверху весов,крепится стол из нержавеющей стали, где на фронтальной стенке стола закреплена мерная лента длиной в 50 см и на столе нанесены линии, согласно метрической линейки для быстрого отсчета длины. Предлагаемое устройство относится к измерению длины и одновременно взвешиванию рыбы весом от 0 до 10 кг и длиной от 0 до 50 см. Устройство рассчитано для работы при проведении размерно-весовых измерений рыб как в полевых, так и в лабораторных условиях. Характеризуется небольшими размерами нет сложности в изготовлении невысокой себестоимостью. Для изготовления устройства использованы бытовые весы НБЦ - 10. На фиг. 1 изображена принципиальная схема устройства (вид сверху) весов с измерительным прибором. На фиг. 2 изображен механизм устройства. На фиг. 3 вид полного устройства и точности измерительного прибора. На фиг. 4 изображение рабочего момента при взвешивании и измерении рыбы. Стол размерно-весового прибора фиг. 1 изготовлен из нержавеющей стали. На фронтальной стенке стола закреплена мерная метрическая линейка длиною в 50 см - (1). Стол крепится четырьмя болтами М 4 к чаши весов (2). Боковая стенка стола является упором при взвешивании рыбы. Па столе нанесены линии (3) согласно метрической линейке для быстрейшего отсчета длины. В размерно-весовом устройстве применены весы НБЦ-10, предел измерения которых от 0 до 10 кг с ценой одного деление 50 г. Составной частью весов фиг. 2, являются четыре пружины, по две с каждой стороны (1), зубчатая гребенка (2) и шестеренка (3),которая жестко связана со стрелкой весов. Весь механизм помешен в корпус (4). Сверху корпуса имеются две ручки (5) для установки весов на 0. Для большой устойчивости весь размерной весовой прибор креплен к основанию четырьмя болтами М 4. Основание сделано из пластмассы. Принципы работы. Перед началом работы размерно-весовой прибор необходимо собрать. Для этого (см. фиг. 1, 2, 3) весы четырьмя болтами М 4 крепим к основанию. Затем крепим стол четырьмя болтами М 4 к чаше весов, так чтобы мерная линейка находилась со стороны циферблата весов. Устанавливаем прибор на ровной горизонтальной поверхности. После установки необходимо произвести установку 0 на циферблате весов. Для этого вращая ручки, фиг. 2(5) в ту или другую сторону добиваемся установки стрелки весов на 0. Размерно-весовой прибор готов к работе. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для измерения размерно-весовых характеристик рыб, включающее весы, состоящее из 4 пружин по две с каждой стороны, зубчатая гребенка и шестеренка, которая жестко связана со стрелкой весов, отличающееся тем, что сверху весов крепится стол из нержавеющей стали, где на фронтальной стенке стола закреплена мерная лента длиною в 50 см.
