Устройство гомогенизации жидкого удобрения в выгребной яме и способ гомогенизации жидкого удобрения в выгребной яме с помощью него

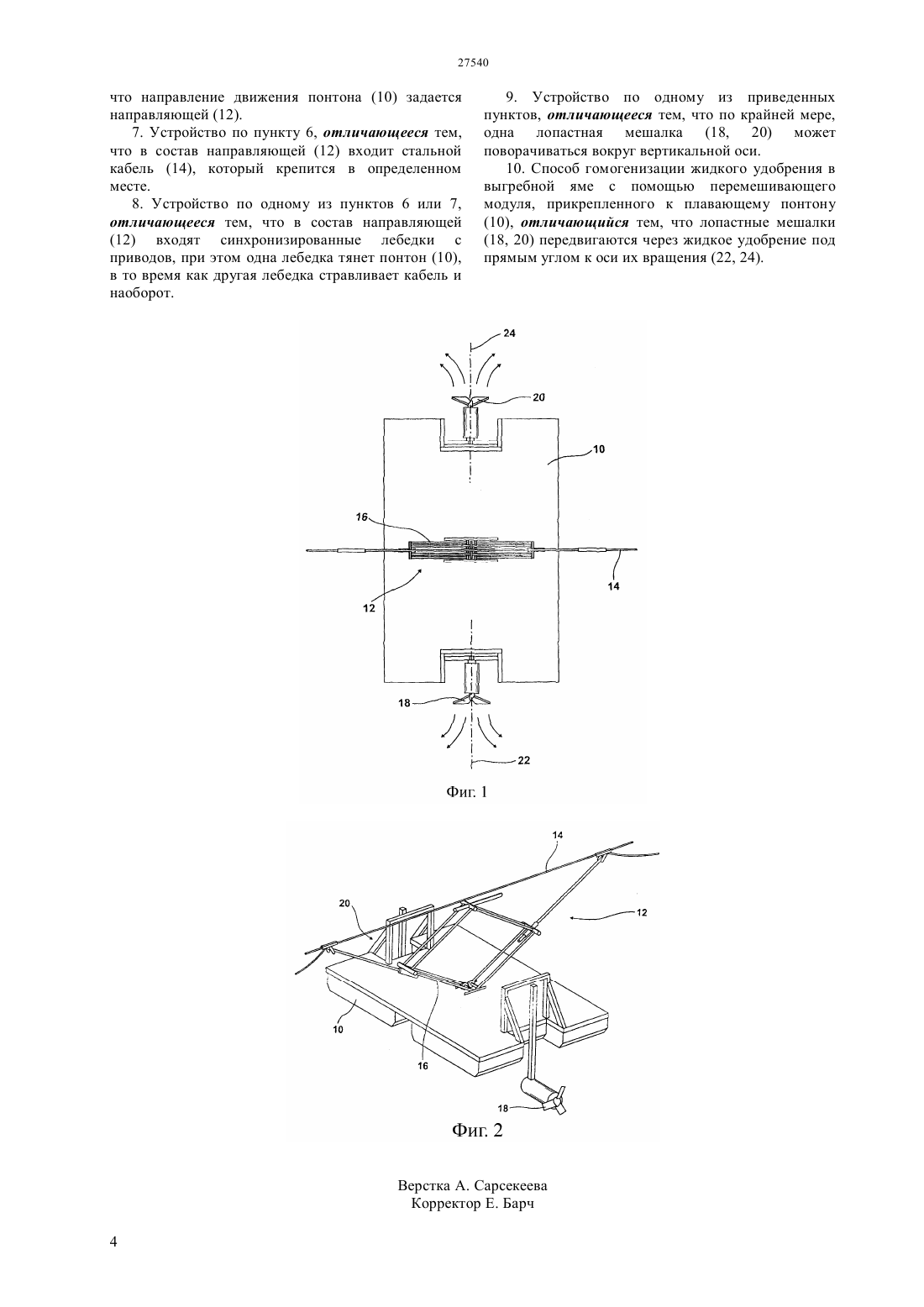

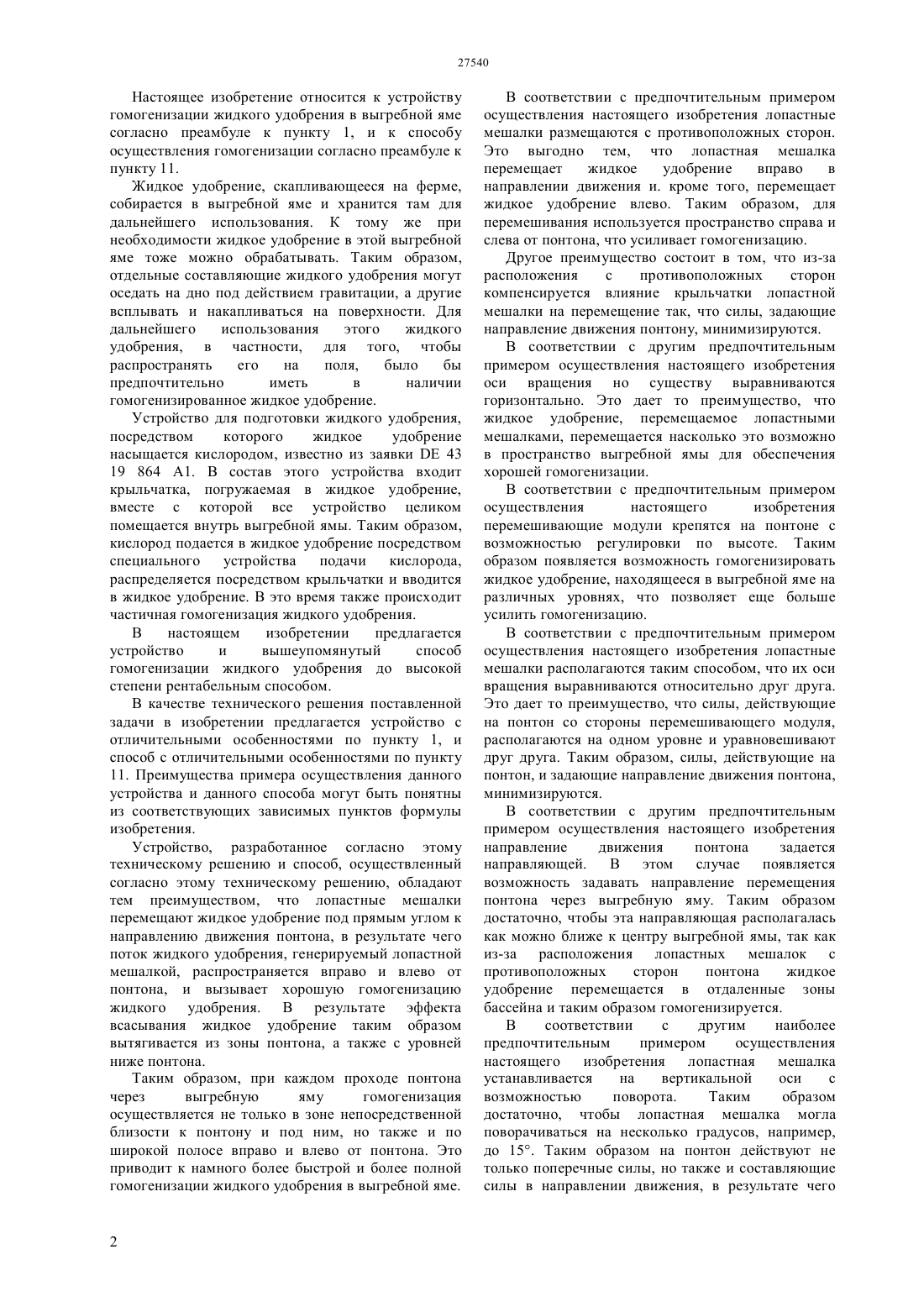

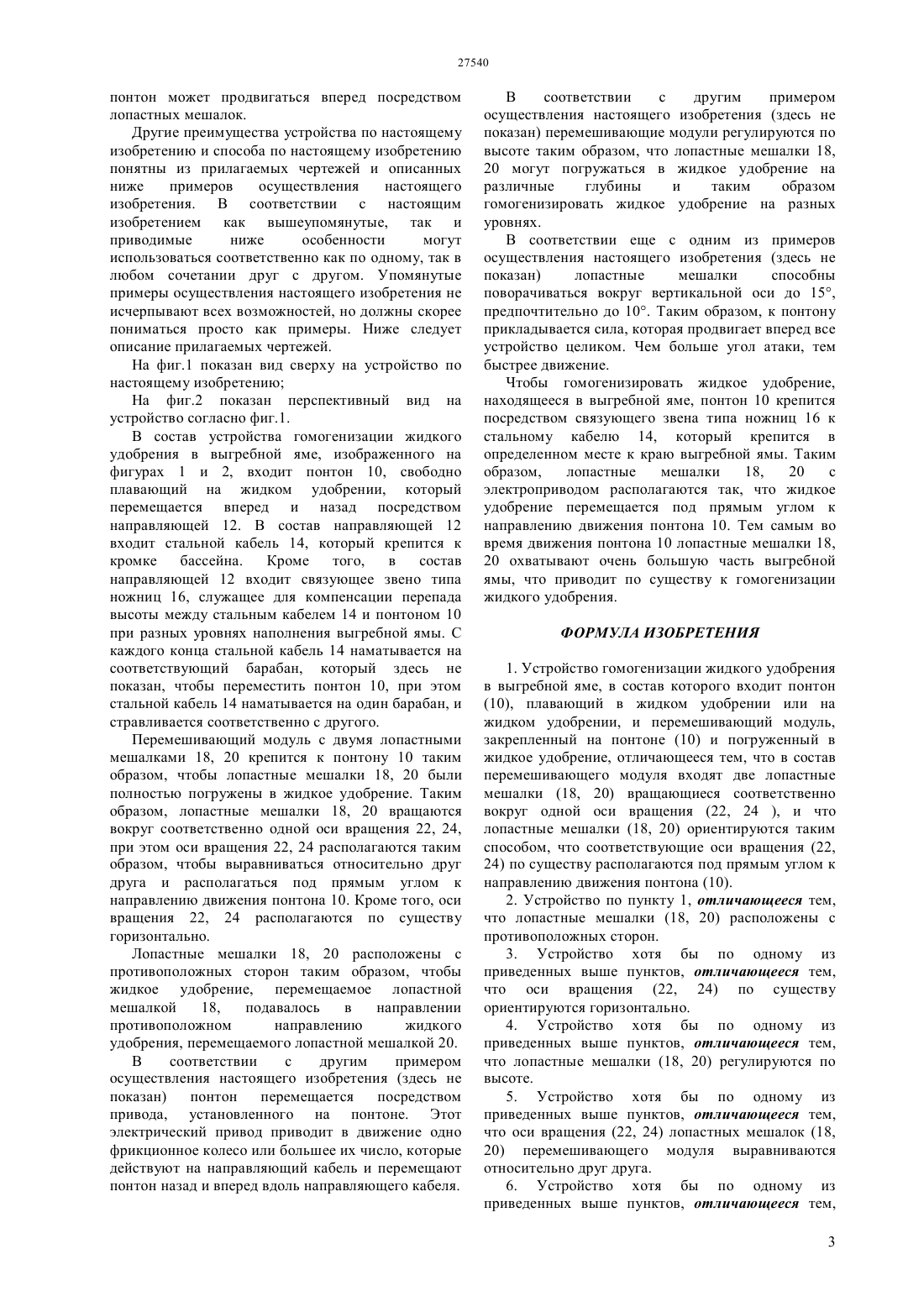

(51) 01 13/00 (2006.01) 01 3/04 (2006.01) 01 3/02 (2006.01) 05 3/06 (2006.01) 01 7/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ И СПОСОБ ГОМОГЕНИЗАЦИИ ЖИДКОГО УДОБРЕНИЯ В ВЫГРЕБНОЙ ЯМЕ С ПОМОЩЬЮ НЕГО(57) Изобретение относится к устройству гомогенизации жидкого удобрения в выгребной яме,в состав которого входит понтон (10), плавающий в жидком удобрении или на жидком удобрении, и перемешивающий модуль, закрепленный на понтоне(10) и погруженный в жидкое удобрение. Предлагаемое устройство, которое гомогенизирует жидкий навоз в высокой степени в недорогом способе, включает в состав перемешивающего модуля две лопастные мешалки (18, 20),вращающиеся соответственно вокруг одной оси вращения (18, 20), при этом лопастные мешалки (18,20) ориентируются таким способом,что соответствующие оси вращения (22, 24) по существу располагаются под прямым углом к направлению движения понтона (10).(74) Тагбергенова Модангуль Маруповна Тагбергенова Алма Таишевна Касабекова Найля Ертисовна(54) УСТРОЙСТВО ГОМОГЕНИЗАЦИИ ЖИДКОГО УДОБРЕНИЯ В ВЫГРЕБНОЙ ЯМЕ Настоящее изобретение относится к устройству гомогенизации жидкого удобрения в выгребной яме согласно преамбуле к пункту 1, и к способу осуществления гомогенизации согласно преамбуле к пункту 11. Жидкое удобрение, скапливающееся на ферме,собирается в выгребной яме и хранится там для дальнейшего использования. К тому же при необходимости жидкое удобрение в этой выгребной яме тоже можно обрабатывать. Таким образом,отдельные составляющие жидкого удобрения могут оседать на дно под действием гравитации, а другие всплывать и накапливаться на поверхности. Для дальнейшего использования этого жидкого удобрения, в частности, для того, чтобы распространять его на поля,было бы предпочтительно иметь в наличии гомогенизированное жидкое удобрение. Устройство для подготовки жидкого удобрения,посредством которого жидкое удобрение насыщается кислородом, известно из заявки 43 19 864 А 1. В состав этого устройства входит крыльчатка, погружаемая в жидкое удобрение,вместе с которой все устройство целиком помещается внутрь выгребной ямы. Таким образом,кислород подается в жидкое удобрение посредством специального устройства подачи кислорода,распределяется посредством крыльчатки и вводится в жидкое удобрение. В это время также происходит частичная гомогенизация жидкого удобрения. В настоящем изобретении предлагается устройство и вышеупомянутый способ гомогенизации жидкого удобрения до высокой степени рентабельным способом. В качестве технического решения поставленной задачи в изобретении предлагается устройство с отличительными особенностями по пункту 1, и способ с отличительными особенностями по пункту 11. Преимущества примера осуществления данного устройства и данного способа могут быть понятны из соответствующих зависимых пунктов формулы изобретения. Устройство, разработанное согласно этому техническому решению и способ, осуществленный согласно этому техническому решению, обладают тем преимуществом, что лопастные мешалки перемещают жидкое удобрение под прямым углом к направлению движения понтона, в результате чего поток жидкого удобрения, генерируемый лопастной мешалкой, распространяется вправо и влево от понтона, и вызывает хорошую гомогенизацию жидкого удобрения. В результате эффекта всасывания жидкое удобрение таким образом вытягивается из зоны понтона, а также с уровней ниже понтона. Таким образом, при каждом проходе понтона через выгребную яму гомогенизация осуществляется не только в зоне непосредственной близости к понтону и под ним, но также и по широкой полосе вправо и влево от понтона. Это приводит к намного более быстрой и более полной гомогенизации жидкого удобрения в выгребной яме. В соответствии с предпочтительным примером осуществления настоящего изобретения лопастные мешалки размещаются с противоположных сторон. Это выгодно тем, что лопастная мешалка перемещает жидкое удобрение вправо в направлении движения и. кроме того, перемещает жидкое удобрение влево. Таким образом, для перемешивания используется пространство справа и слева от понтона, что усиливает гомогенизацию. Другое преимущество состоит в том, что из-за расположения с противоположных сторон компенсируется влияние крыльчатки лопастной мешалки на перемещение так, что силы, задающие направление движения понтону, минимизируются. В соответствии с другим предпочтительным примером осуществления настоящего изобретения оси вращения но существу выравниваются горизонтально. Это дает то преимущество, что жидкое удобрение, перемещаемое лопастными мешалками, перемещается насколько это возможно в пространство выгребной ямы для обеспечения хорошей гомогенизации. В соответствии с предпочтительным примером осуществления настоящего изобретения перемешивающие модули крепятся на понтоне с возможностью регулировки по высоте. Таким образом появляется возможность гомогенизировать жидкое удобрение, находящееся в выгребной яме на различных уровнях, что позволяет еще больше усилить гомогенизацию. В соответствии с предпочтительным примером осуществления настоящего изобретения лопастные мешалки располагаются таким способом, что их оси вращения выравниваются относительно друг друга. Это дает то преимущество, что силы, действующие на понтон со стороны перемешивающего модуля,располагаются на одном уровне и уравновешивают друг друга. Таким образом, силы, действующие на понтон, и задающие направление движения понтона,минимизируются. В соответствии с другим предпочтительным примером осуществления настоящего изобретения направление движения понтона задается направляющей. В этом случае появляется возможность задавать направление перемещения понтона через выгребную яму. Таким образом достаточно, чтобы эта направляющая располагалась как можно ближе к центру выгребной ямы, так как из-за расположения лопастных мешалок с противоположных сторон понтона жидкое удобрение перемещается в отдаленные зоны бассейна и таким образом гомогенизируется. В соответствии с другим наиболее предпочтительным примером осуществления настоящего изобретения лопастная мешалка устанавливается на вертикальной оси с возможностью поворота. Таким образом достаточно, чтобы лопастная мешалка могла поворачиваться на несколько градусов, например,до 15. Таким образом на понтон действуют не только поперечные силы, но также и составляющие силы в направлении движения, в результате чего понтон может продвигаться вперед посредством лопастных мешалок. Другие преимущества устройства по настоящему изобретению и способа по настоящему изобретению понятны из прилагаемых чертежей и описанных ниже примеров осуществления настоящего изобретения. В соответствии с настоящим изобретением как вышеупомянутые, так и приводимые ниже особенности могут использоваться соответственно как по одному, так в любом сочетании друг с другом. Упомянутые примеры осуществления настоящего изобретения не исчерпывают всех возможностей, но должны скорее пониматься просто как примеры. Ниже следует описание прилагаемых чертежей. На фиг.1 показан вид сверху на устройство по настоящему изобретению На фиг.2 показан перспективный вид на устройство согласно фиг.1. В состав устройства гомогенизации жидкого удобрения в выгребной яме, изображенного на фигурах 1 и 2, входит понтон 10, свободно плавающий на жидком удобрении, который перемещается вперед и назад посредством направляющей 12. В состав направляющей 12 входит стальной кабель 14, который крепится к кромке бассейна. Кроме того,в состав направляющей 12 входит связующее звено типа ножниц 16, служащее для компенсации перепада высоты между стальным кабелем 14 и понтоном 10 при разных уровнях наполнения выгребной ямы. С каждого конца стальной кабель 14 наматывается на соответствующий барабан, который здесь не показан, чтобы переместить понтон 10, при этом стальной кабель 14 наматывается на один барабан, и стравливается соответственно с другого. Перемешивающий модуль с двумя лопастными мешалками 18, 20 крепится к понтону 10 таким образом, чтобы лопастные мешалки 18, 20 были полностью погружены в жидкое удобрение. Таким образом, лопастные мешалки 18, 20 вращаются вокруг соответственно одной оси вращения 22, 24,при этом оси вращения 22, 24 располагаются таким образом, чтобы выравниваться относительно друг друга и располагаться под прямым углом к направлению движения понтона 10. Кроме того, оси вращения 22, 24 располагаются по существу горизонтально. Лопастные мешалки 18, 20 расположены с противоположных сторон таким образом, чтобы жидкое удобрение, перемещаемое лопастной мешалкой 18,подавалось в направлении противоположном направлению жидкого удобрения, перемещаемого лопастной мешалкой 20. В соответствии с другим примером осуществления настоящего изобретения (здесь не показан) понтон перемещается посредством привода, установленного на понтоне. Этот электрический привод приводит в движение одно фрикционное колесо или большее их число, которые действуют на направляющий кабель и перемещают понтон назад и вперед вдоль направляющего кабеля. В соответствии с другим примером осуществления настоящего изобретения (здесь не показан) перемешивающие модули регулируются по высоте таким образом, что лопастные мешалки 18,20 могут погружаться в жидкое удобрение на различные глубины и таким образом гомогенизировать жидкое удобрение на разных уровнях. В соответствии еще с одним из примеров осуществления настоящего изобретения (здесь не показан) лопастные мешалки способны поворачиваться вокруг вертикальной оси до 15,предпочтительно до 10. Таким образом, к понтону прикладывается сила, которая продвигает вперед все устройство целиком. Чем больше угол атаки, тем быстрее движение. Чтобы гомогенизировать жидкое удобрение,находящееся в выгребной яме, понтон 10 крепится посредством связующего звена типа ножниц 16 к стальному кабелю 14, который крепится в определенном месте к краю выгребной ямы. Таким образом,лопастные мешалки 18,20 с электроприводом располагаются так, что жидкое удобрение перемещается под прямым углом к направлению движения понтона 10. Тем самым во время движения понтона 10 лопастные мешалки 18,20 охватывают очень большую часть выгребной ямы, что приводит по существу к гомогенизации жидкого удобрения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство гомогенизации жидкого удобрения в выгребной яме, в состав которого входит понтон(10), плавающий в жидком удобрении или на жидком удобрении, и перемешивающий модуль,закрепленный на понтоне (10) и погруженный в жидкое удобрение, отличающееся тем, что в состав перемешивающего модуля входят две лопастные мешалки (18, 20) вращающиеся соответственно вокруг одной оси вращения (22, 24 ), и что лопастные мешалки (18, 20) ориентируются таким способом, что соответствующие оси вращения (22,24) по существу располагаются под прямым углом к направлению движения понтона (10). 2. Устройство по пункту 1, отличающееся тем,что лопастные мешалки (18, 20) расположены с противоположных сторон. 3. Устройство хотя бы по одному из приведенных выше пунктов, отличающееся тем,что оси вращения (22, 24) по существу ориентируются горизонтально. 4. Устройство хотя бы по одному из приведенных выше пунктов, отличающееся тем,что лопастные мешалки (18, 20) регулируются по высоте. 5. Устройство хотя бы по одному из приведенных выше пунктов, отличающееся тем,что оси вращения (22, 24) лопастных мешалок (18,20) перемешивающего модуля выравниваются относительно друг друга. 6. Устройство хотя бы по одному из приведенных выше пунктов, отличающееся тем,3 что направление движения понтона (10) задается направляющей (12). 7. Устройство по пункту 6, отличающееся тем,что в состав направляющей (12) входит стальной кабель (14), который крепится в определенном месте. 8. Устройство по одному из пунктов 6 или 7,отличающееся тем, что в состав направляющей(12) входят синхронизированные лебедки с приводов, при этом одна лебедка тянет понтон (10),в то время как другая лебедка стравливает кабель и наоборот. 9. Устройство по одному из приведенных пунктов, отличающееся тем, что по крайней мере,одна лопастная мешалка (18, 20) может поворачиваться вокруг вертикальной оси. 10. Способ гомогенизации жидкого удобрения в выгребной яме с помощью перемешивающего модуля, прикрепленного к плавающему понтону(18, 20) передвигаются через жидкое удобрение под прямым углом к оси их вращения (22, 24).
