Перегрузочный пункт для усреднения сыпучих материалов

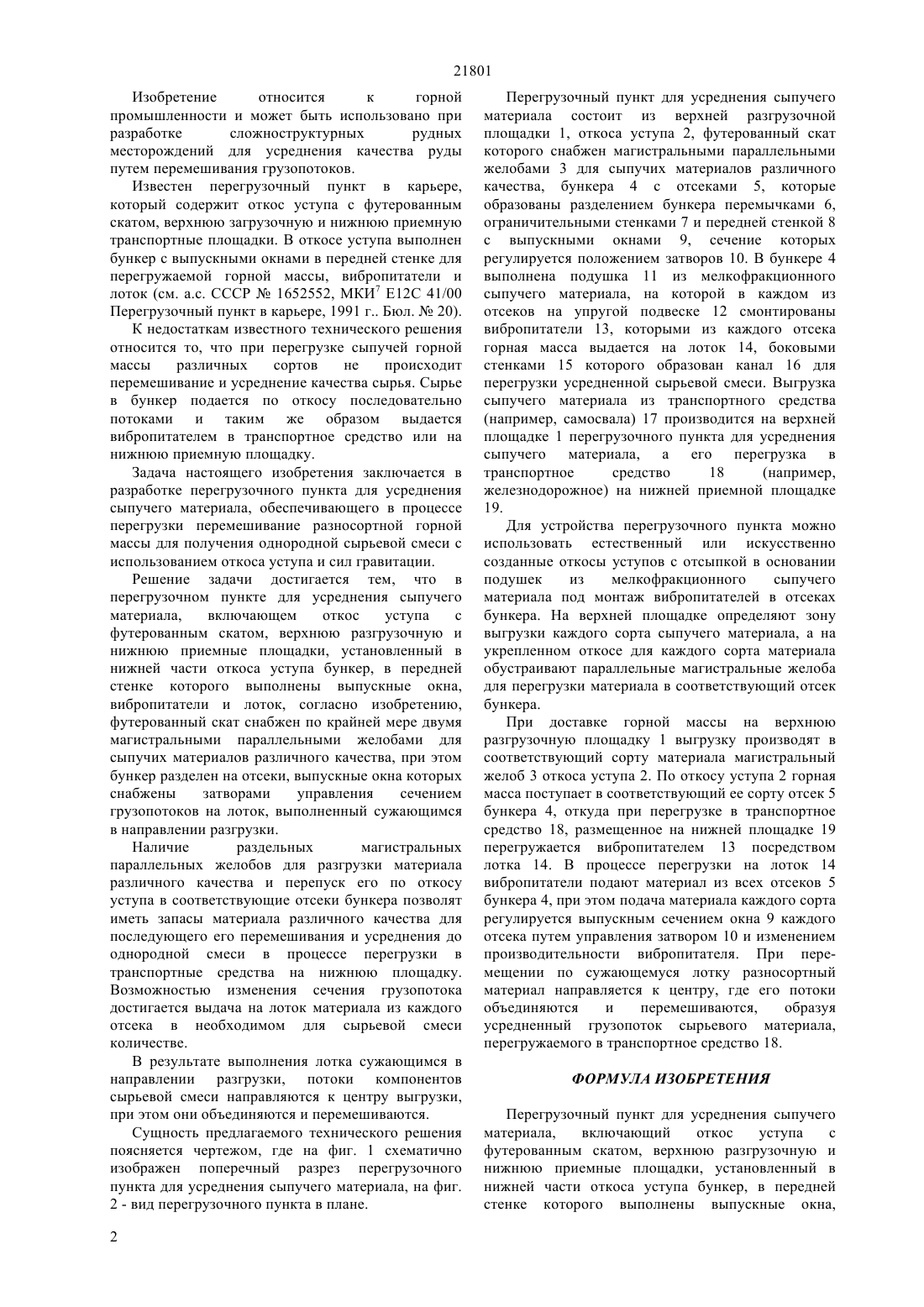

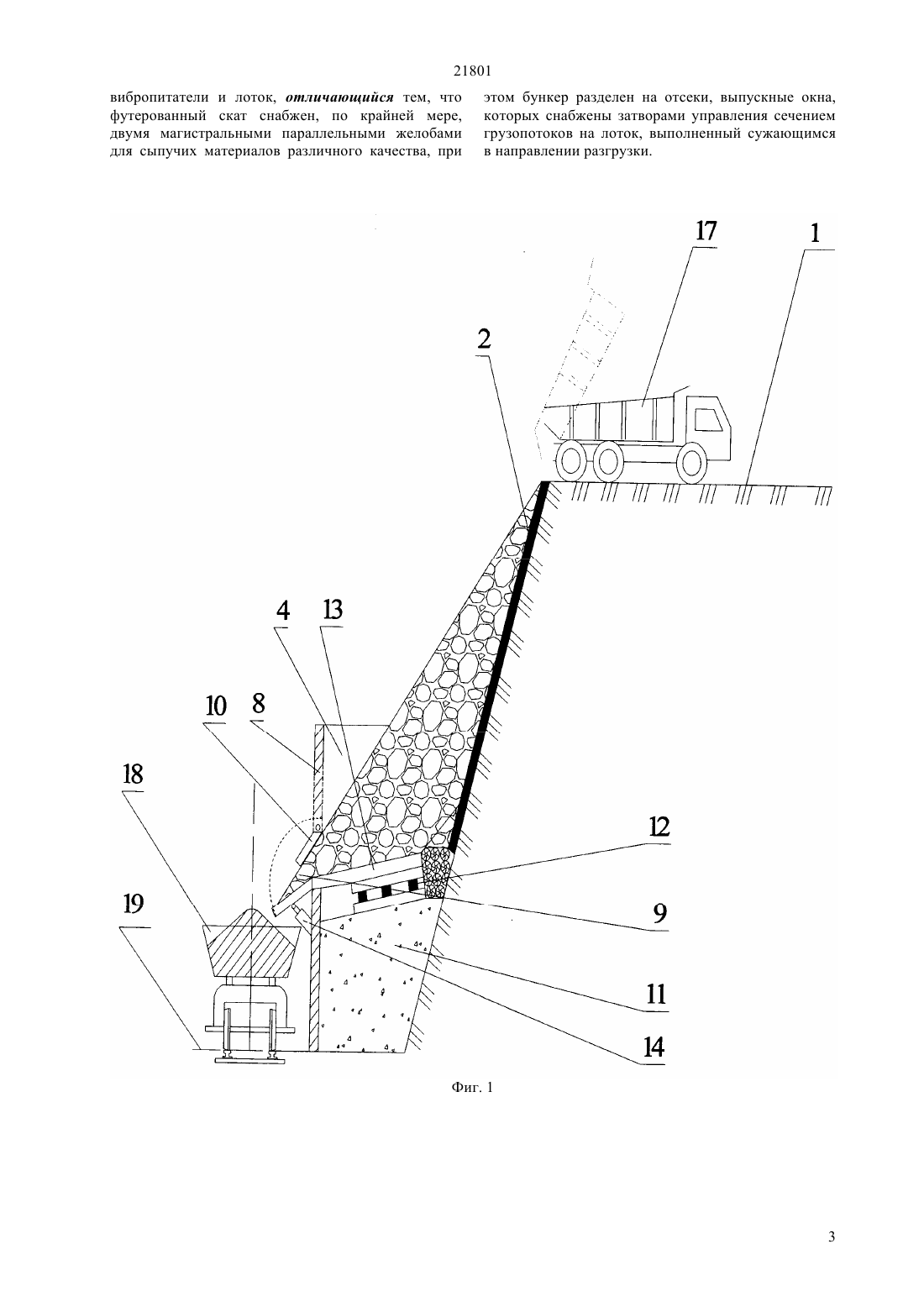

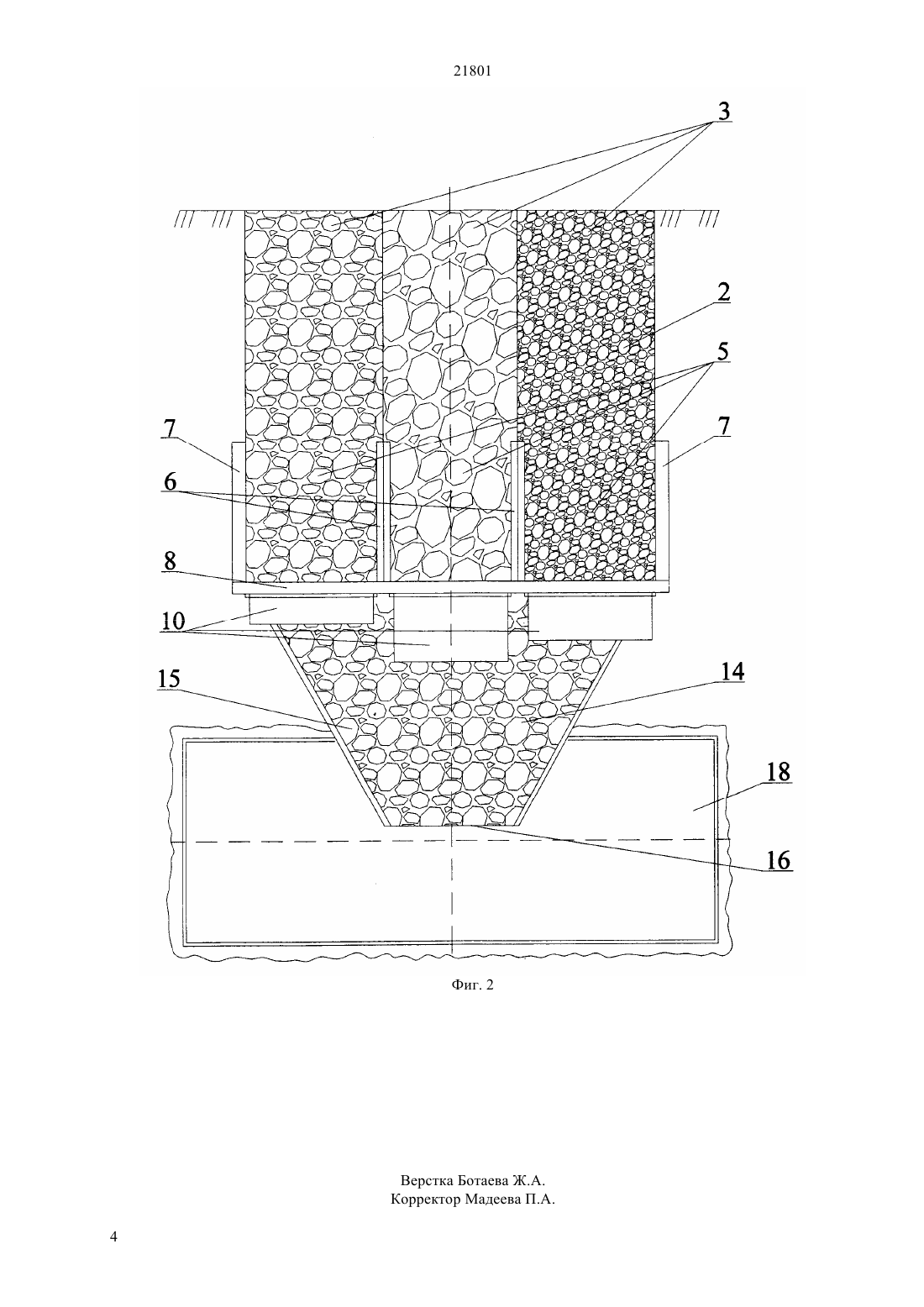

(51) 21 41/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ разработке сложноструктурных рудных месторождений для усреднения качества руды путем перемешивания грузопотоков. Задача настоящего изобретения заключается в разработке перегрузочного пункта для усреднения сыпучего материала, обеспечивающего в процессе перегрузки перемешивание разносортной горной массы для получения однородной сырьевой смеси с использованием откоса уступа и сил гравитации. Перегрузочный пункт для усреднения сыпучего материала, включает откос уступа с футерованным скатом, верхнюю разгрузочную и нижнюю приемные площадки, установленный в нижней части откоса уступа бункер, в передней стенке которого выполнены выпускные окна,вибропитатели и лоток. Футерованный скат снабжен по крайней мере двумя магистральными параллельными желобами для сыпучих материалов различного качества, при этом бункер разделен на отсеки, выпускные окна которых снабжены затворами управления сечением грузопотоков на лоток, выполненный сужающимся в направлении разгрузки.(72) Рындин Эдуард Георгиевич Сергеев Виктор Евгеньевич Ананин Александр Иванович Гамулка Василий Иванович(73) ДОЧЕРНЕЕ ГОСУДАРСТВЕННОЕ ПРЕДПРИЯТИЕ НА ПРАВЕ ХОЗЯЙСТВЕННОГО ВЕДЕНИЯ ВОСТОЧНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ГОРНО-МЕТАЛЛУРГИЧЕСКИЙ ИНСТИТУТ ЦВЕТНЫХ МЕТАЛЛОВ РЕСПУБЛИКАНСКОГО ГОСУДАРСТВЕННОГО ПРЕДПРИЯТИЯ НА ПРАВЕ ХОЗЯЙСТВЕННОГО ВЕДЕНИЯ НАЦИОНАЛЬНЫЙ ЦЕНТР ПО КОМПЛЕКСНОЙ ПЕРЕРАБОТКЕ МИНЕРАЛЬНОГО СЫРЬЯ РЕСПУБЛИКИ КАЗАХСТАН МИНИСТЕРСТВА ИНДУСТРИИ И ТОРГОВЛИ РЕСПУБЛИКИ КАЗАХСТАН(54) ПЕРЕГРУЗОЧНЫЙ ПУНКТ ДЛЯ УСРЕДНЕНИЯ СЫПУЧИХ МАТЕРИАЛОВ(57) Изобретение относится к горной промышленности и может быть использовано при 21801 Изобретение относится к горной промышленности и может быть использовано при разработке сложноструктурных рудных месторождений для усреднения качества руды путем перемешивания грузопотоков. Известен перегрузочный пункт в карьере,который содержит откос уступа с футерованным скатом, верхнюю загрузочную и нижнюю приемную транспортные площадки. В откосе уступа выполнен бункер с выпускными окнами в передней стенке для перегружаемой горной массы, вибропитатели и лоток (см. а.с. СССР 1652552, МКИ 7 Е 12 С 41/00 Перегрузочный пункт в карьере, 1991 г Бюл.20). К недостаткам известного технического решения относится то, что при перегрузке сыпучей горной массы различных сортов не происходит перемешивание и усреднение качества сырья. Сырье в бункер подается по откосу последовательно потоками и таким же образом выдается вибропитателем в транспортное средство или на нижнюю приемную площадку. Задача настоящего изобретения заключается в разработке перегрузочного пункта для усреднения сыпучего материала, обеспечивающего в процессе перегрузки перемешивание разносортной горной массы для получения однородной сырьевой смеси с использованием откоса уступа и сил гравитации. Решение задачи достигается тем, что в перегрузочном пункте для усреднения сыпучего материала,включающем откос уступа с футерованным скатом, верхнюю разгрузочную и нижнюю приемные площадки, установленный в нижней части откоса уступа бункер, в передней стенке которого выполнены выпускные окна,вибропитатели и лоток, согласно изобретению,футерованный скат снабжен по крайней мере двумя магистральными параллельными желобами для сыпучих материалов различного качества, при этом бункер разделен на отсеки, выпускные окна которых снабжены затворами управления сечением грузопотоков на лоток, выполненный сужающимся в направлении разгрузки. Наличие раздельных магистральных параллельных желобов для разгрузки материала различного качества и перепуск его по откосу уступа в соответствующие отсеки бункера позволят иметь запасы материала различного качества для последующего его перемешивания и усреднения до однородной смеси в процессе перегрузки в транспортные средства на нижнюю площадку. Возможностью изменения сечения грузопотока достигается выдача на лоток материала из каждого отсека в необходимом для сырьевой смеси количестве. В результате выполнения лотка сужающимся в направлении разгрузки, потоки компонентов сырьевой смеси направляются к центру выгрузки,при этом они объединяются и перемешиваются. Сущность предлагаемого технического решения поясняется чертежом, где на фиг. 1 схематично изображен поперечный разрез перегрузочного пункта для усреднения сыпучего материала, на фиг. 2 - вид перегрузочного пункта в плане. 2 Перегрузочный пункт для усреднения сыпучего материала состоит из верхней разгрузочной площадки 1, откоса уступа 2, футерованный скат которого снабжен магистральными параллельными желобами 3 для сыпучих материалов различного качества, бункера 4 с отсеками 5, которые образованы разделением бункера перемычками 6,ограничительными стенками 7 и передней стенкой 8 с выпускными окнами 9, сечение которых регулируется положением затворов 10. В бункере 4 выполнена подушка 11 из мелкофракционного сыпучего материала, на которой в каждом из отсеков на упругой подвеске 12 смонтированы вибропитатели 13, которыми из каждого отсека горная масса выдается на лоток 14, боковыми стенками 15 которого образован канал 16 для перегрузки усредненной сырьевой смеси. Выгрузка сыпучего материала из транспортного средства(например, самосвала) 17 производится на верхней площадке 1 перегрузочного пункта для усреднения сыпучего материала, а его перегрузка в транспортное средство 18(например,железнодорожное) на нижней приемной площадке 19. Для устройства перегрузочного пункта можно использовать естественный или искусственно созданные откосы уступов с отсыпкой в основании подушек из мелкофракционного сыпучего материала под монтаж вибропитателей в отсеках бункера. На верхней площадке определяют зону выгрузки каждого сорта сыпучего материала, а на укрепленном откосе для каждого сорта материала обустраивают параллельные магистральные желоба для перегрузки материала в соответствующий отсек бункера. При доставке горной массы на верхнюю разгрузочную площадку 1 выгрузку производят в соответствующий сорту материала магистральный желоб 3 откоса уступа 2. По откосу уступа 2 горная масса поступает в соответствующий ее сорту отсек 5 бункера 4, откуда при перегрузке в транспортное средство 18, размещенное на нижней площадке 19 перегружается вибропитателем 13 посредством лотка 14. В процессе перегрузки на лоток 14 вибропитатели подают материал из всех отсеков 5 бункера 4, при этом подача материала каждого сорта регулируется выпускным сечением окна 9 каждого отсека путем управления затвором 10 и изменением производительности вибропитателя. При перемещении по сужающемуся лотку разносортный материал направляется к центру, где его потоки объединяются и перемешиваются,образуя усредненный грузопоток сырьевого материала,перегружаемого в транспортное средство 18. ФОРМУЛА ИЗОБРЕТЕНИЯ Перегрузочный пункт для усреднения сыпучего материала,включающий откос уступа с футерованным скатом, верхнюю разгрузочную и нижнюю приемные площадки, установленный в нижней части откоса уступа бункер, в передней стенке которого выполнены выпускные окна, 21801 вибропитатели и лоток, отличающийся тем, что футерованный скат снабжен, по крайней мере,двумя магистральными параллельными желобами для сыпучих материалов различного качества, при этом бункер разделен на отсеки, выпускные окна,которых снабжены затворами управления сечением грузопотоков на лоток, выполненный сужающимся в направлении разгрузки.
