Способ получения фосфорных удобрений

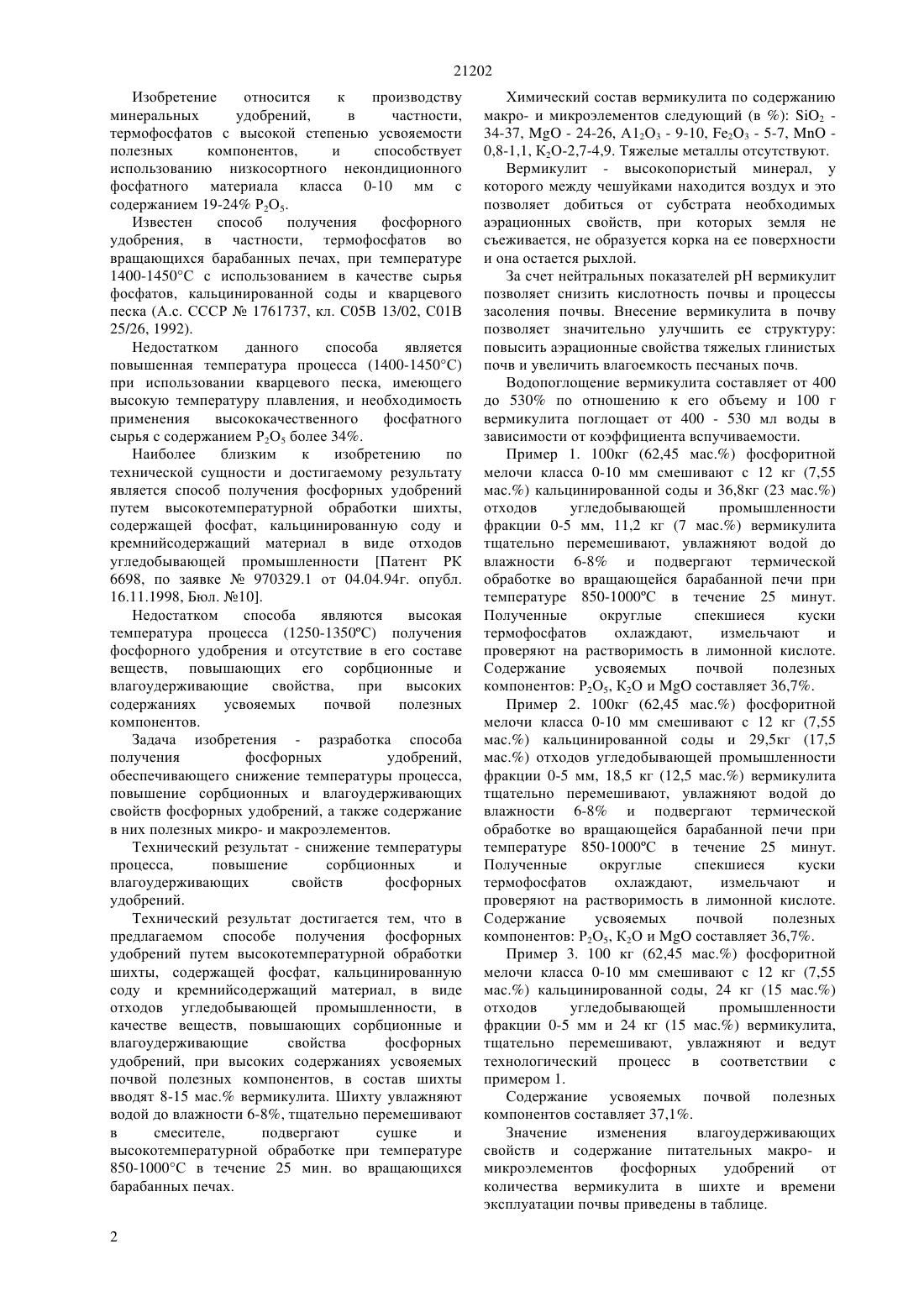

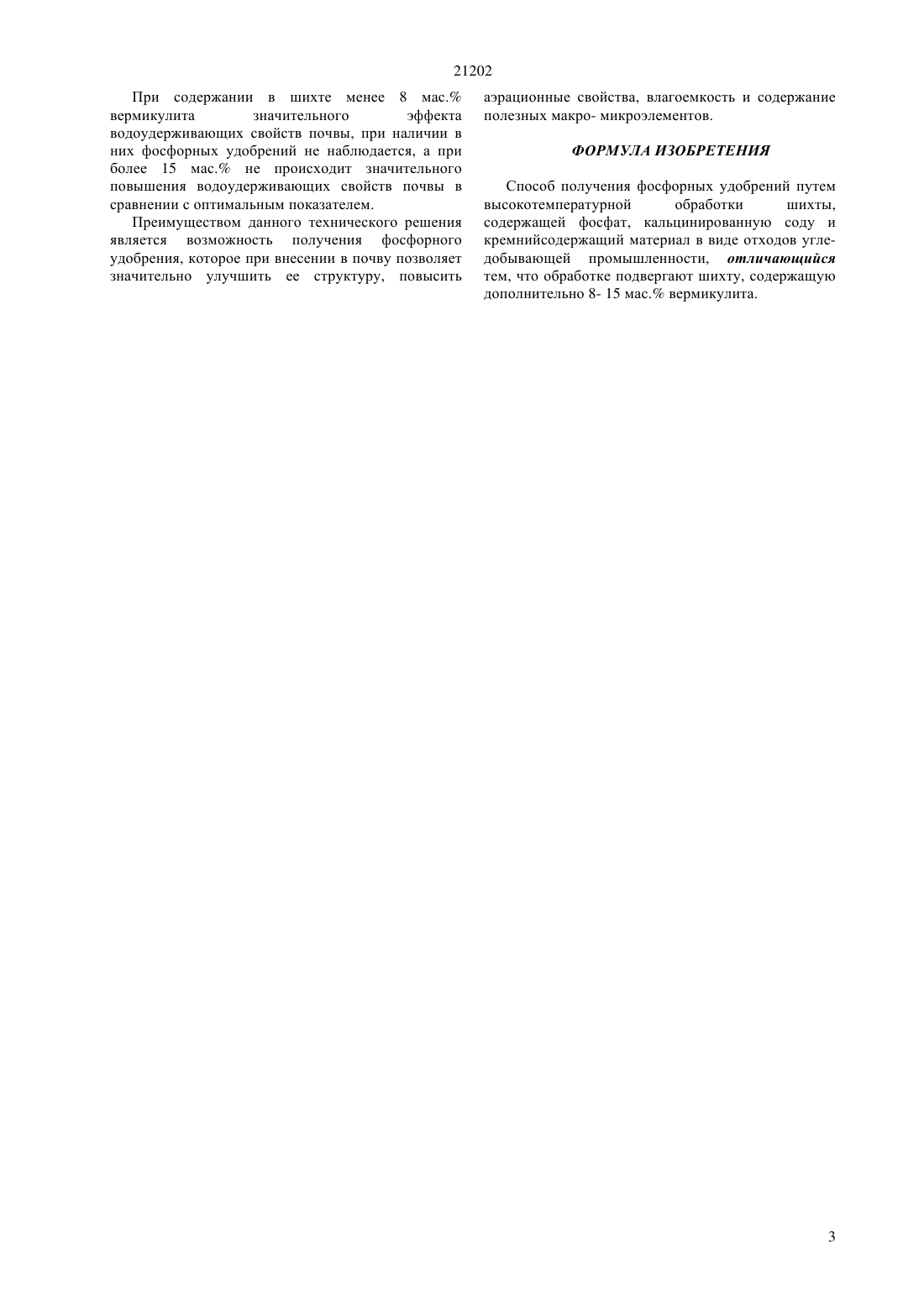

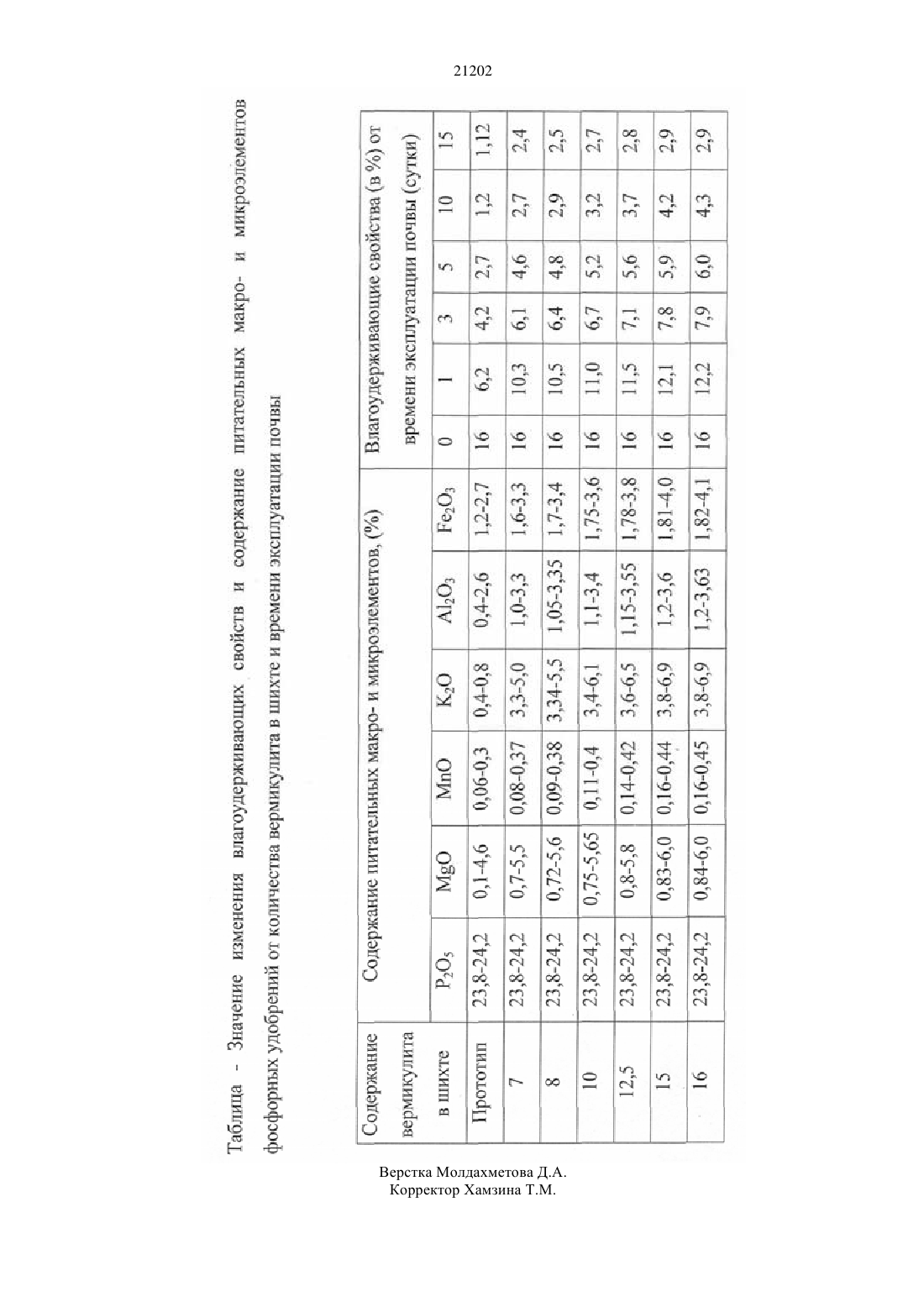

(51) 01 25/01 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ печивающего снижение температуры процесса,повышение сорбционных и влагоудерживающих свойств фосфорных удобрений, а также содержание в них полезных микро- и макроэлементов. Технический результат достигается тем, что в предлагаемом способе получения фосфорных удобрений путем высокотемпературной обработки шихты содержащий фосфат, кальцинированную соду и кремнийсодержащий материал в виде отходов угледобывающей промышленности в качестве веществ повышающих сорбционные и влагоудерживающие свойства фосфорных удобрений, при высоких содержаниях усвояемых почвой полезных компонентов, в состав шихты вводят 8-15 мас. вермикулита. Шихту увлажняют водой до влажности 6-8, тщательно перемешивают в смесителе,подвергают сушке и высокотемпературной обработке при температуре 850-1000 С в течение 25 мин. во вращающихся барабанных печах. Преимуществом данного технического решения является возможность получения фосфорного удобрения, которое при внесении в почву позволяет значительно улучшить ее структуру, повысить аэрационные свойства, влагоемкость и содержание полезных макро- микроэлементов.(72) Жантасов Курманбек Тажмаханбетович Бишимбаев Валихан Козыкеевич Жантасов Манап Курманбекович Алтеев Толепбай Волненко Александр Анатольевич Джуманова Салтанат Берикболатовна Сулеймен Сейткасым Абдисаттарлы(73) Республиканское государственное казенное предприятие Южно-Казахстанский Государственный университет им. М. Ауезова Министерства образования и науки Республики Казахстан(54) СПОСОБ ПОЛУЧЕНИЯ ФОСФОРНЫХ УДОБРЕНИЙ(57) Изобретение относится к производству минеральных удобрений,в частности термофосфатов с высокой степенью усвояемости полезных компонентов,и способствует использованию низкосортного некондиционного фосфатного материала класса 0-10 мм с содержанием 19-24 Р 2 О 5. Задача изобретения - разработка способа получения фосфорных удобрений,обес 21202 Изобретение относится к производству минеральных удобрений,в частности,термофосфатов с высокой степенью усвояемости полезных компонентов,и способствует использованию низкосортного некондиционного фосфатного материала класса 0-10 мм с содержанием 19-24 Р 2 О 5. Известен способ получения фосфорного удобрения, в частности, термофосфатов во вращающихся барабанных печах, при температуре 1400-1450 С с использованием в качестве сырья фосфатов, кальцинированной соды и кварцевого песка (А.с. СССР 1761737, кл. С 05 В 13/02, С 01 В 25/26, 1992). Недостатком данного способа является повышенная температура процесса (1400-1450 С) при использовании кварцевого песка, имеющего высокую температуру плавления, и необходимость применения высококачественного фосфатного сырья с содержанием Р 2 О 5 более 34. Наиболее близким к изобретению по технической сущности и достигаемому результату является способ получения фосфорных удобрений путем высокотемпературной обработки шихты,содержащей фосфат, кальцинированную соду и кремнийсодержащий материал в виде отходов угледобывающей промышленности Патент РК 6698, по заявке 970329.1 от 04.04.94 г. опубл. 16.11.1998, Бюл. 10. Недостатком способа являются высокая температура процесса (1250-1350 С) получения фосфорного удобрения и отсутствие в его составе веществ, повышающих его сорбционные и влагоудерживающие свойства,при высоких содержаниях усвояемых почвой полезных компонентов. Задача изобретения - разработка способа получения фосфорных удобрений,обеспечивающего снижение температуры процесса,повышение сорбционных и влагоудерживающих свойств фосфорных удобрений, а также содержание в них полезных микро- и макроэлементов. Технический результат - снижение температуры процесса,повышение сорбционных и влагоудерживающих свойств фосфорных удобрений. Технический результат достигается тем, что в предлагаемом способе получения фосфорных удобрений путем высокотемпературной обработки шихты, содержащей фосфат, кальцинированную соду и кремнийсодержащий материал, в виде отходов угледобывающей промышленности, в качестве веществ, повышающих сорбционные и влагоудерживающие свойства фосфорных удобрений, при высоких содержаниях усвояемых почвой полезных компонентов, в состав шихты вводят 8-15 мас. вермикулита. Шихту увлажняют водой до влажности 6-8, тщательно перемешивают в смесителе,подвергают сушке и высокотемпературной обработке при температуре 850-1000 С в течение 25 мин. во вращающихся барабанных печах. 2 Химический состав вермикулита по содержанию макро- и микроэлементов следующий (в ) 2 34-37,- 24-26, А 12 О 3 - 9-10, 23 - 5-7,0,8-1,1, К 2 О-2,7-4,9. Тяжелые металлы отсутствуют. Вермикулит - высокопористый минерал, у которого между чешуйками находится воздух и это позволяет добиться от субстрата необходимых аэрационных свойств, при которых земля не съеживается, не образуется корка на ее поверхности и она остается рыхлой. За счет нейтральных показателей рН вермикулит позволяет снизить кислотность почвы и процессы засоления почвы. Внесение вермикулита в почву позволяет значительно улучшить ее структуру повысить аэрационные свойства тяжелых глинистых почв и увеличить влагоемкость песчаных почв. Водопоглощение вермикулита составляет от 400 до 530 по отношению к его объему и 100 г вермикулита поглощает от 400 - 530 мл воды в зависимости от коэффициента вспучиваемости. Пример 1. 100 кг (62,45 мас.) фосфоритной мелочи класса 0-10 мм смешивают с 12 кг (7,55 мас.) кальцинированной соды и 36,8 кг (23 мас.) отходов угледобывающей промышленности фракции 0-5 мм, 11,2 кг (7 мас.) вермикулита тщательно перемешивают, увлажняют водой до влажности 6-8 и подвергают термической обработке во вращающейся барабанной печи при температуре 850-1000 С в течение 25 минут. Полученные округлые спекшиеся куски термофосфатов охлаждают,измельчают и проверяют на растворимость в лимонной кислоте. Содержание усвояемых почвой полезных компонентов Р 2 О 5, К 2 О исоставляет 36,7. Пример 2. 100 кг (62,45 мас.) фосфоритной мелочи класса 0-10 мм смешивают с 12 кг (7,55 мас.) кальцинированной соды и 29,5 кг (17,5 мас.) отходов угледобывающей промышленности фракции 0-5 мм, 18,5 кг (12,5 мас.) вермикулита тщательно перемешивают, увлажняют водой до влажности 6-8 и подвергают термической обработке во вращающейся барабанной печи при температуре 850-1000 С в течение 25 минут. Полученные округлые спекшиеся куски термофосфатов охлаждают,измельчают и проверяют на растворимость в лимонной кислоте. Содержание усвояемых почвой полезных компонентов Р 2 О 5, К 2 О исоставляет 36,7. Пример 3. 100 кг (62,45 мас.) фосфоритной мелочи класса 0-10 мм смешивают с 12 кг (7,55 мас.) кальцинированной соды, 24 кг (15 мас.) отходов угледобывающей промышленности фракции 0-5 мм и 24 кг (15 мас.) вермикулита,тщательно перемешивают, увлажняют и ведут технологический процесс в соответствии с примером 1. Содержание усвояемых почвой полезных компонентов составляет 37,1. Значение изменения влагоудерживающих свойств и содержание питательных макро- и микроэлементов фосфорных удобрений от количества вермикулита в шихте и времени эксплуатации почвы приведены в таблице. 21202 При содержании в шихте менее 8 мас. вермикулита значительного эффекта водоудерживающих свойств почвы, при наличии в них фосфорных удобрений не наблюдается, а при более 15 мас. не происходит значительного повышения водоудерживающих свойств почвы в сравнении с оптимальным показателем. Преимуществом данного технического решения является возможность получения фосфорного удобрения, которое при внесении в почву позволяет значительно улучшить ее структуру, повысить аэрационные свойства, влагоемкость и содержание полезных макро- микроэлементов. ФОРМУЛА ИЗОБРЕТЕНИЯ Способ получения фосфорных удобрений путем высокотемпературной обработки шихты,содержащей фосфат, кальцинированную соду и кремнийсодержащий материал в виде отходов угледобывающей промышленности, отличающийся тем, что обработке подвергают шихту, содержащую дополнительно 8- 15 мас. вермикулита.
