Устройство для рефлексотерапии

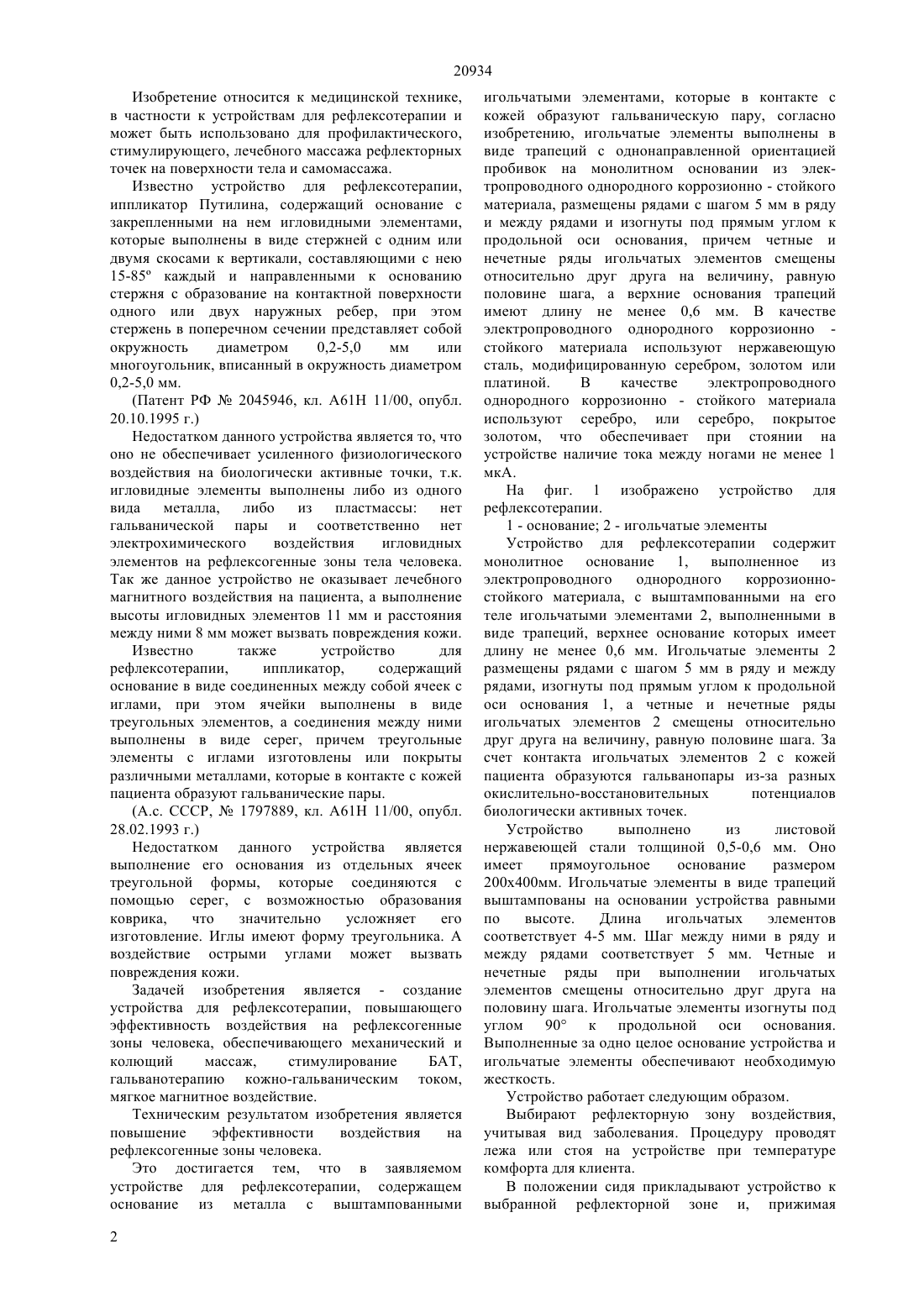

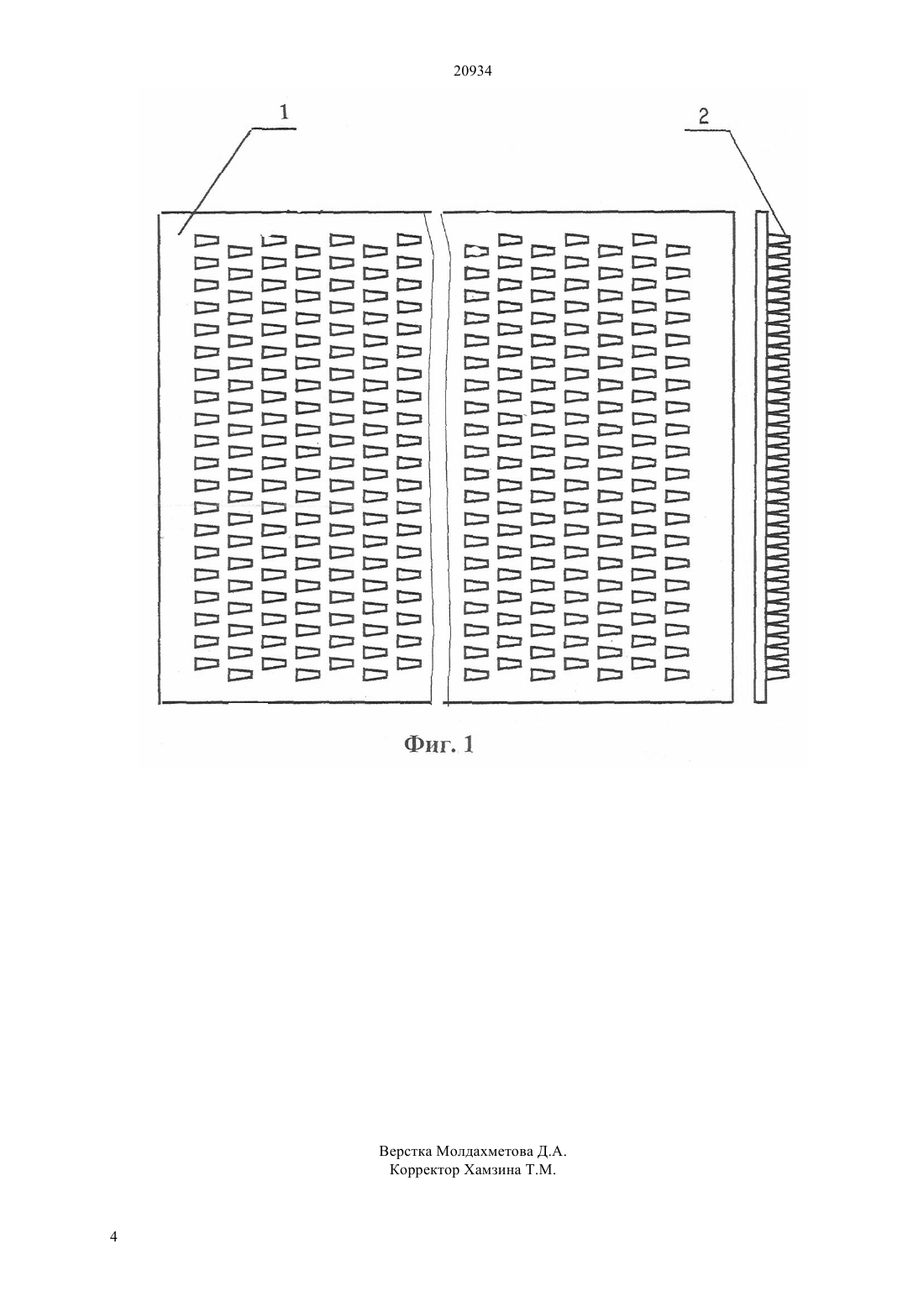

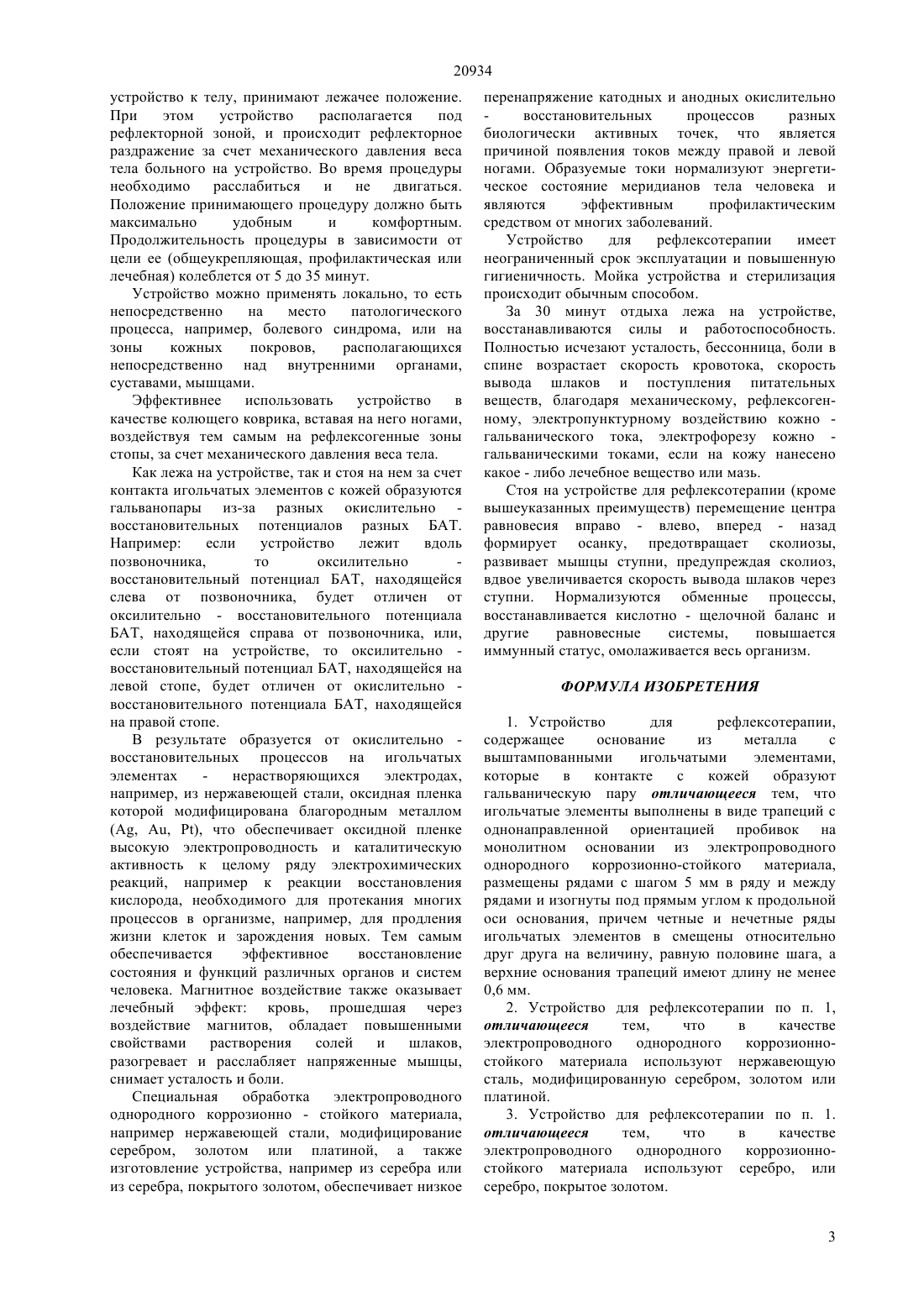

(51) 61 11/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ кожей образуют гальваническую пару, согласно изобретению, игольчатые элементы выполнены в виде трапеций с однонаправленной ориентацией пробивок на монолитном основании из электропроводного однородного коррозионно стойкого материала, размещены рядами с шагом 5 мм в ряду и между рядами и изогнуты под прямым углом к продольной оси основания, причем четные и нечетные ряды игольчатых элементов смещены относительно друг друга на величину, равную половине шага, а верхние основания трапеций имеют длину не менее 0,6 мм. В качестве электропроводного однородного коррозионно стойкого материала используют нержавеющую сталь, модифицированную серебром, золотом или платиной. В качестве электропроводного однородного коррозионно - стойкого материала используют серебро, или серебро, покрытое золотом, что обеспечивает при стоянии на устройстве наличие тока между ногами не менее 1 мкА.(72) Евдокимова Софья Львовна Сыздыкова Айгуль Отанбековна(57) Изобретение относится к медицинской технике, в частности к устройствам для рефлексотерапии и может быть использовано для профилактического, стимулирующего, лечебного массажа рефлекторных точек на поверхности тела и самомассажа. Техническим результатом изобретения является повышение эффективности воздействия на рефлексогенные зоны человека. Это достигается тем, что в заявляемом устройстве для рефлексотерапии, содержащем основание из металла с выштампованными игольчатыми элементами, которые в контакте с 20934 Изобретение относится к медицинской технике,в частности к устройствам для рефлексотерапии и может быть использовано для профилактического,стимулирующего, лечебного массажа рефлекторных точек на поверхности тела и самомассажа. Известно устройство для рефлексотерапии,иппликатор Путилина, содержащий основание с закрепленными на нем игловидными элементами,которые выполнены в виде стержней с одним или двумя скосами к вертикали, составляющими с нею 15-85 каждый и направленными к основанию стержня с образование на контактной поверхности одного или двух наружных ребер, при этом стержень в поперечном сечении представляет собой окружность диаметром 0,2-5,0 мм или многоугольник, вписанный в окружность диаметром 0,2-5,0 мм.(Патент РФ 2045946, кл. А 61 Н 11/00, опубл. 20.10.1995 г.) Недостатком данного устройства является то, что оно не обеспечивает усиленного физиологического воздействия на биологически активные точки, т.к. игловидные элементы выполнены либо из одного вида металла, либо из пластмассы нет гальванической пары и соответственно нет электрохимического воздействия игловидных элементов на рефлексогенные зоны тела человека. Так же данное устройство не оказывает лечебного магнитного воздействия на пациента, а выполнение высоты игловидных элементов 11 мм и расстояния между ними 8 мм может вызвать повреждения кожи. Известно также устройство для рефлексотерапии,иппликатор,содержащий основание в виде соединенных между собой ячеек с иглами, при этом ячейки выполнены в виде треугольных элементов, а соединения между ними выполнены в виде серег, причем треугольные элементы с иглами изготовлены или покрыты различными металлами, которые в контакте с кожей пациента образуют гальванические пары.(А.с. СССР,1797889, кл. А 61 Н 11/00, опубл. 28.02.1993 г.) Недостатком данного устройства является выполнение его основания из отдельных ячеек треугольной формы, которые соединяются с помощью серег, с возможностью образования коврика,что значительно усложняет его изготовление. Иглы имеют форму треугольника. А воздействие острыми углами может вызвать повреждения кожи. Задачей изобретения является - создание устройства для рефлексотерапии, повышающего эффективность воздействия на рефлексогенные зоны человека, обеспечивающего механический и колющий массаж,стимулирование БАТ,гальванотерапию кожно-гальваническим током,мягкое магнитное воздействие. Техническим результатом изобретения является повышение эффективности воздействия на рефлексогенные зоны человека. Это достигается тем, что в заявляемом устройстве для рефлексотерапии, содержащем основание из металла с выштампованными 2 игольчатыми элементами, которые в контакте с кожей образуют гальваническую пару, согласно изобретению, игольчатые элементы выполнены в виде трапеций с однонаправленной ориентацией пробивок на монолитном основании из электропроводного однородного коррозионно - стойкого материала, размещены рядами с шагом 5 мм в ряду и между рядами и изогнуты под прямым углом к продольной оси основания, причем четные и нечетные ряды игольчатых элементов смещены относительно друг друга на величину, равную половине шага, а верхние основания трапеций имеют длину не менее 0,6 мм. В качестве электропроводного однородного коррозионно стойкого материала используют нержавеющую сталь, модифицированную серебром, золотом или платиной. В качестве электропроводного однородного коррозионно - стойкого материала используют серебро, или серебро, покрытое золотом, что обеспечивает при стоянии на устройстве наличие тока между ногами не менее 1 мкА. На фиг. 1 изображено устройство для рефлексотерапии. 1 - основание 2 - игольчатые элементы Устройство для рефлексотерапии содержит монолитное основание 1, выполненное из электропроводного однородного коррозионностойкого материала, с выштампованными на его теле игольчатыми элементами 2, выполненными в виде трапеций, верхнее основание которых имеет длину не менее 0,6 мм. Игольчатые элементы 2 размещены рядами с шагом 5 мм в ряду и между рядами, изогнуты под прямым углом к продольной оси основания 1, а четные и нечетные ряды игольчатых элементов 2 смещены относительно друг друга на величину, равную половине шага. За счет контакта игольчатых элементов 2 с кожей пациента образуются гальванопары из-за разных окислительно-восстановительных потенциалов биологически активных точек. Устройство выполнено из листовой нержавеющей стали толщиной 0,5-0,6 мм. Оно имеет прямоугольное основание размером 200 х 400 мм. Игольчатые элементы в виде трапеций выштампованы на основании устройства равными по высоте. Длина игольчатых элементов соответствует 4-5 мм. Шаг между ними в ряду и между рядами соответствует 5 мм. Четные и нечетные ряды при выполнении игольчатых элементов смещены относительно друг друга на половину шага. Игольчатые элементы изогнуты под углом 90 к продольной оси основания. Выполненные за одно целое основание устройства и игольчатые элементы обеспечивают необходимую жесткость. Устройство работает следующим образом. Выбирают рефлекторную зону воздействия,учитывая вид заболевания. Процедуру проводят лежа или стоя на устройстве при температуре комфорта для клиента. В положении сидя прикладывают устройство к выбранной рефлекторной зоне и, прижимая 20934 устройство к телу, принимают лежачее положение. При этом устройство располагается под рефлекторной зоной, и происходит рефлекторное раздражение за счет механического давления веса тела больного на устройство. Во время процедуры необходимо расслабиться и не двигаться. Положение принимающего процедуру должно быть максимально удобным и комфортным. Продолжительность процедуры в зависимости от цели ее (общеукрепляющая, профилактическая или лечебная) колеблется от 5 до 35 минут. Устройство можно применять локально, то есть непосредственно на место патологического процесса, например, болевого синдрома, или на зоны кожных покровов,располагающихся непосредственно над внутренними органами,суставами, мышцами. Эффективнее использовать устройство в качестве колющего коврика, вставая на него ногами,воздействуя тем самым на рефлексогенные зоны стопы, за счет механического давления веса тела. Как лежа на устройстве, так и стоя на нем за счет контакта игольчатых элементов с кожей образуются гальванопары из-за разных окислительно восстановительных потенциалов разных БАТ. Например если устройство лежит вдоль позвоночника,то оксилительно восстановительный потенциал БАТ, находящейся слева от позвоночника, будет отличен от оксилительно - восстановительного потенциала БАТ, находящейся справа от позвоночника, или,если стоят на устройстве, то оксилительно восстановительный потенциал БАТ, находящейся на левой стопе, будет отличен от окислительно восстановительного потенциала БАТ, находящейся на правой стопе. В результате образуется от окислительно восстановительных процессов на игольчатых элементах нерастворяющихся электродах,например, из нержавеющей стали, оксидная пленка которой модифицирована благородным металлом(, , ), что обеспечивает оксидной пленке высокую электропроводность и каталитическую активность к целому ряду электрохимических реакций, например к реакции восстановления кислорода, необходимого для протекания многих процессов в организме, например, для продления жизни клеток и зарождения новых. Тем самым обеспечивается эффективное восстановление состояния и функций различных органов и систем человека. Магнитное воздействие также оказывает лечебный эффект кровь, прошедшая через воздействие магнитов, обладает повышенными свойствами растворения солей и шлаков,разогревает и расслабляет напряженные мышцы,снимает усталость и боли. Специальная обработка электропроводного однородного коррозионно - стойкого материала,например нержавеющей стали, модифицирование серебром, золотом или платиной, а также изготовление устройства, например из серебра или из серебра, покрытого золотом, обеспечивает низкое перенапряжение катодных и анодных окислительно восстановительных процессов разных биологически активных точек, что является причиной появления токов между правой и левой ногами. Образуемые токи нормализуют энергетическое состояние меридианов тела человека и являются эффективным профилактическим средством от многих заболеваний. Устройство для рефлексотерапии имеет неограниченный срок эксплуатации и повышенную гигиеничность. Мойка устройства и стерилизация происходит обычным способом. За 30 минут отдыха лежа на устройстве,восстанавливаются силы и работоспособность. Полностью исчезают усталость, бессонница, боли в спине возрастает скорость кровотока, скорость вывода шлаков и поступления питательных веществ, благодаря механическому, рефлексогенному, электропунктурному воздействию кожно гальванического тока, электрофорезу кожно гальваническими токами, если на кожу нанесено какое - либо лечебное вещество или мазь. Стоя на устройстве для рефлексотерапии (кроме вышеуказанных преимуществ) перемещение центра равновесия вправо - влево, вперед - назад формирует осанку, предотвращает сколиозы,развивает мышцы ступни, предупреждая сколиоз,вдвое увеличивается скорость вывода шлаков через ступни. Нормализуются обменные процессы,восстанавливается кислотно - щелочной баланс и другие равновесные системы,повышается иммунный статус, омолаживается весь организм. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для рефлексотерапии,содержащее основание из металла с выштампованными игольчатыми элементами,которые в контакте с кожей образуют гальваническую пару отличающееся тем, что игольчатые элементы выполнены в виде трапеций с однонаправленной ориентацией пробивок на монолитном основании из электропроводного однородного коррозионно-стойкого материала,размещены рядами с шагом 5 мм в ряду и между рядами и изогнуты под прямым углом к продольной оси основания, причем четные и нечетные ряды игольчатых элементов в смещены относительно друг друга на величину, равную половине шага, а верхние основания трапеций имеют длину не менее 0,6 мм. 2. Устройство для рефлексотерапии по п. 1,отличающееся тем,что в качестве электропроводного однородного коррозионностойкого материала используют нержавеющую сталь, модифицированную серебром, золотом или платиной. 3. Устройство для рефлексотерапии по п. 1. отличающееся тем,что в качестве электропроводного однородного коррозионностойкого материала используют серебро, или серебро, покрытое золотом. 3
