Станок для обработки камня

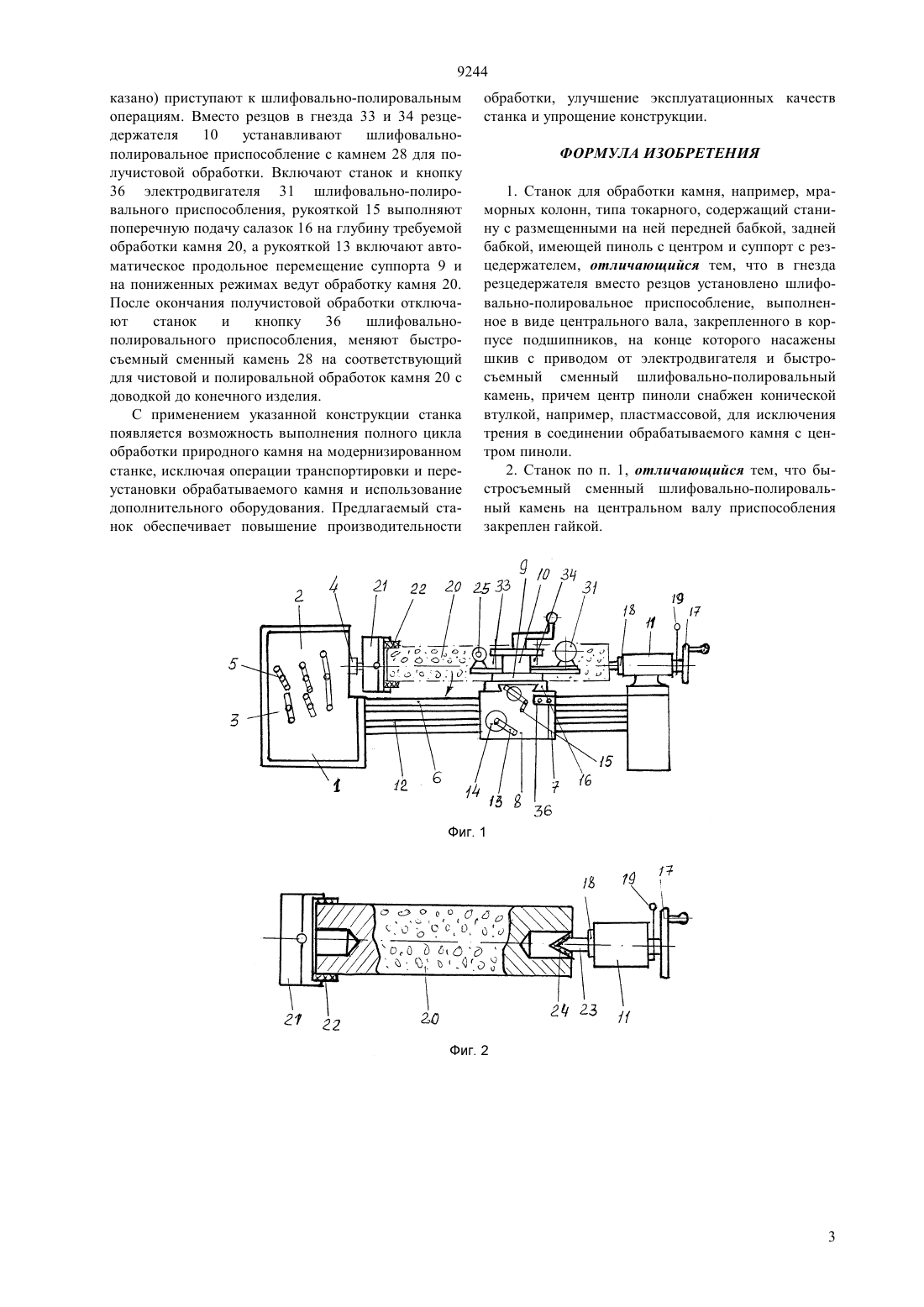

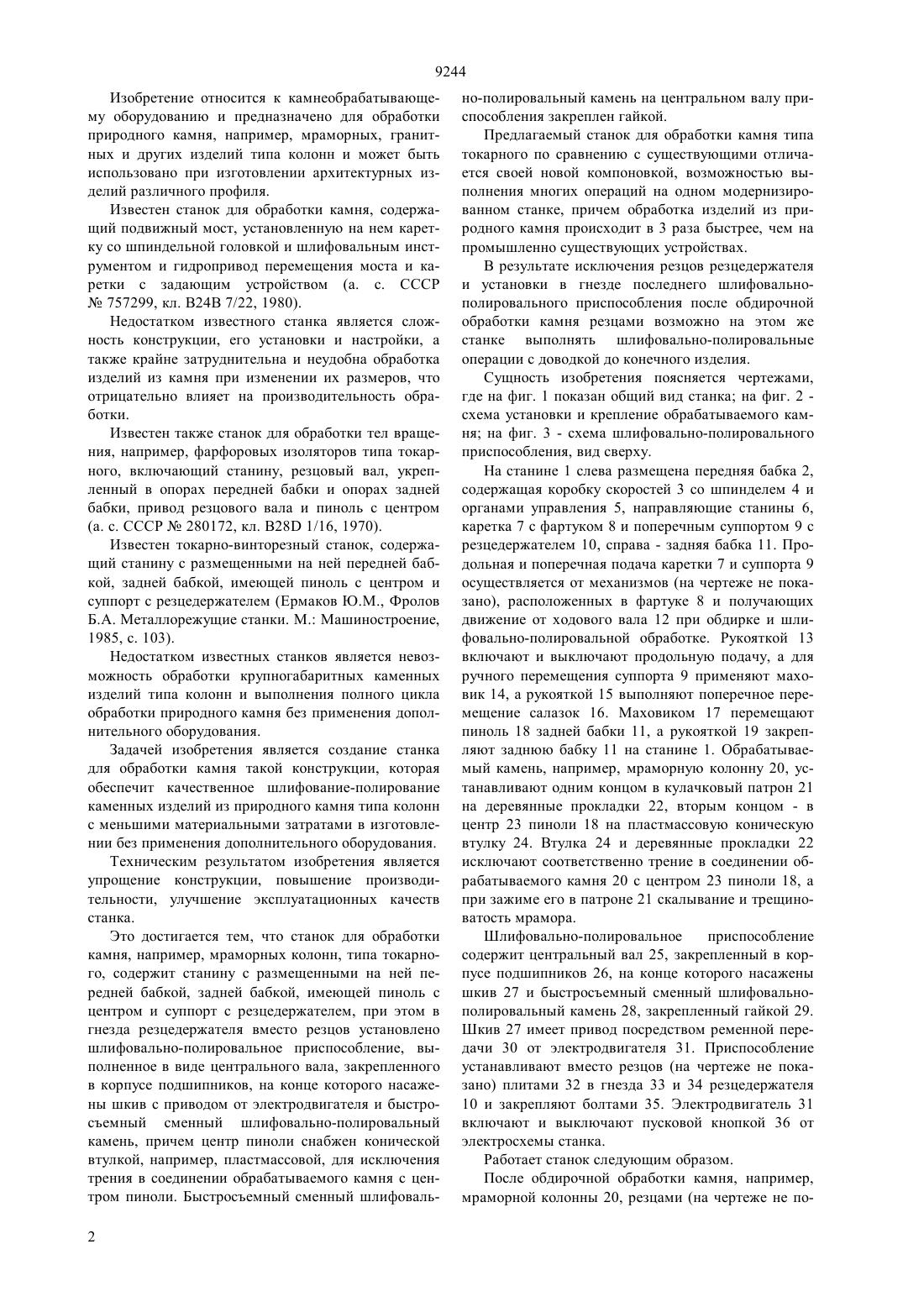

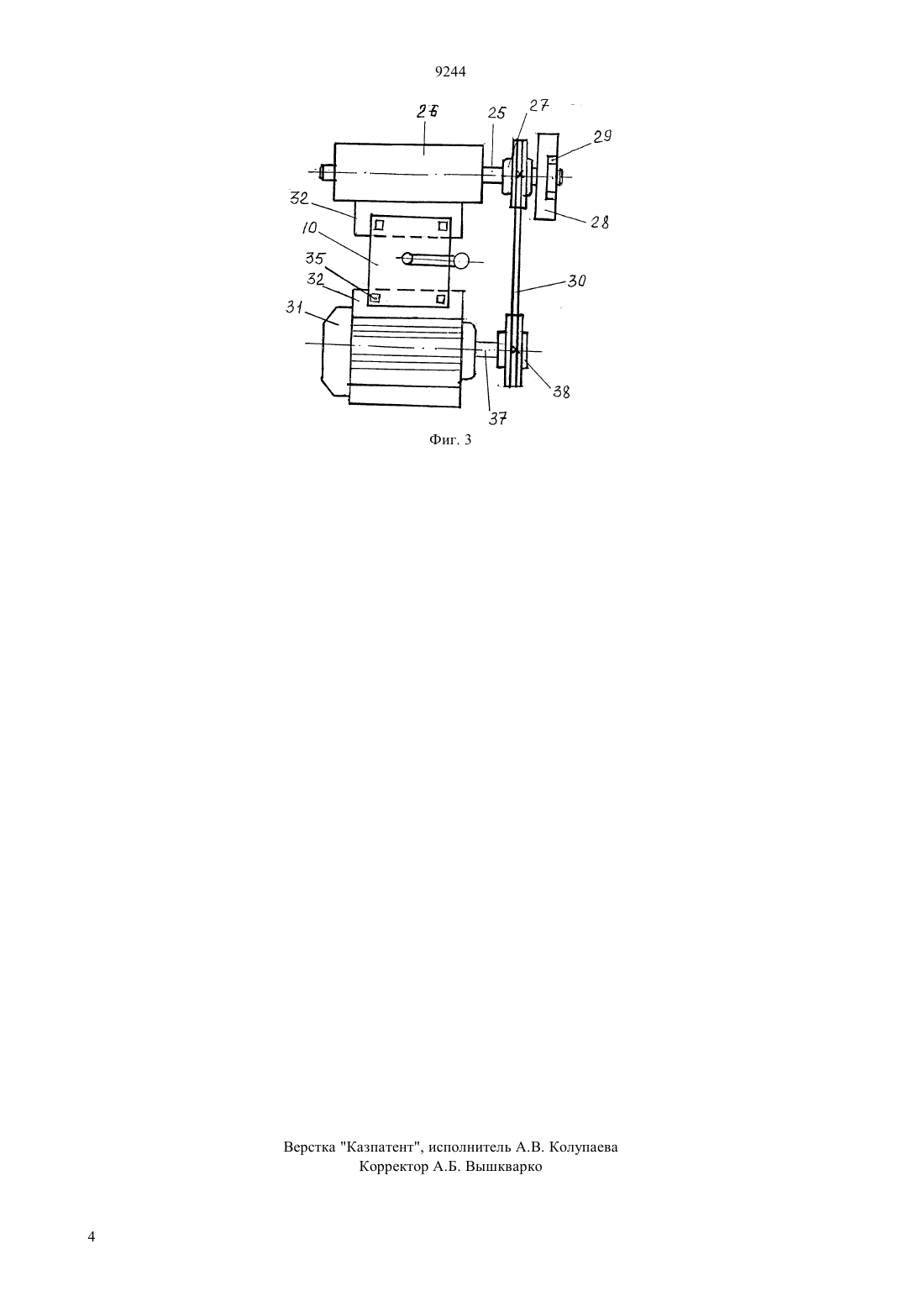

(51)6 28 1/16 НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(54) СТАНОК ДЛЯ ОБРАБОТКИ КАМНЯ(57) Изобретение относится к камнеобрабатывающему оборудованию и предназначено для обработки природного камня, например, мраморных, гранитных и других изделий типа колонн и может быть использовано при изготовлении архитектурных изделий различного профиля. Станок для обработки камня, например, мраморных колонн, типа токарного содержит станину с размещенными на ней передней бабкой, задней бабкой, имеющей пиноль с центром и суппорт с резцедержателем. В гнезда резцедержателя вместо резцов установлено шлифовально-полировальное приспособление, выполненное в виде центрального вала,закрепленного в корпусе подшипников, на конце которого насажены шкив с приводом от электродвигателя и быстросъемный сменный шлифовальнополировальный камень, причем центр пиноли снабжен конической втулкой, например, пластмассовой. Станок обеспечивает повышение производительности обработки, улучшение эксплуатационных качеств и упрощение конструкции. 9244 Изобретение относится к камнеобрабатывающему оборудованию и предназначено для обработки природного камня, например, мраморных, гранитных и других изделий типа колонн и может быть использовано при изготовлении архитектурных изделий различного профиля. Известен станок для обработки камня, содержащий подвижный мост, установленную на нем каретку со шпиндельной головкой и шлифовальным инструментом и гидропривод перемещения моста и каретки с задающим устройством (а. с. СССР 757299, кл. В 24 В 7/22, 1980). Недостатком известного станка является сложность конструкции, его установки и настройки, а также крайне затруднительна и неудобна обработка изделий из камня при изменении их размеров, что отрицательно влияет на производительность обработки. Известен также станок для обработки тел вращения, например, фарфоровых изоляторов типа токарного, включающий станину, резцовый вал, укрепленный в опорах передней бабки и опорах задней бабки, привод резцового вала и пиноль с центром(а. с. СССР 280172, кл. В 28 1/16, 1970). Известен токарно-винторезный станок, содержащий станину с размещенными на ней передней бабкой, задней бабкой, имеющей пиноль с центром и суппорт с резцедержателем (Ермаков Ю.М., Фролов Б.А. Металлорежущие станки. М. Машиностроение,1985, с. 103). Недостатком известных станков является невозможность обработки крупногабаритных каменных изделий типа колонн и выполнения полного цикла обработки природного камня без применения дополнительного оборудования. Задачей изобретения является создание станка для обработки камня такой конструкции, которая обеспечит качественное шлифование-полирование каменных изделий из природного камня типа колонн с меньшими материальными затратами в изготовлении без применения дополнительного оборудования. Техническим результатом изобретения является упрощение конструкции, повышение производительности, улучшение эксплуатационных качеств станка. Это достигается тем, что станок для обработки камня, например, мраморных колонн, типа токарного, содержит станину с размещенными на ней передней бабкой, задней бабкой, имеющей пиноль с центром и суппорт с резцедержателем, при этом в гнезда резцедержателя вместо резцов установлено шлифовально-полировальное приспособление, выполненное в виде центрального вала, закрепленного в корпусе подшипников, на конце которого насажены шкив с приводом от электродвигателя и быстросъемный сменный шлифовально-полировальный камень, причем центр пиноли снабжен конической втулкой, например, пластмассовой, для исключения трения в соединении обрабатываемого камня с центром пиноли. Быстросъемный сменный шлифоваль 2 но-полировальный камень на центральном валу приспособления закреплен гайкой. Предлагаемый станок для обработки камня типа токарного по сравнению с существующими отличается своей новой компоновкой, возможностью выполнения многих операций на одном модернизированном станке, причем обработка изделий из природного камня происходит в 3 раза быстрее, чем на промышленно существующих устройствах. В результате исключения резцов резцедержателя и установки в гнезде последнего шлифовальнополировального приспособления после обдирочной обработки камня резцами возможно на этом же станке выполнять шлифовально-полировальные операции с доводкой до конечного изделия. Сущность изобретения поясняется чертежами,где на фиг. 1 показан общий вид станка на фиг. 2 схема установки и крепление обрабатываемого камня на фиг. 3 - схема шлифовально-полировального приспособления, вид сверху. На станине 1 слева размещена передняя бабка 2,содержащая коробку скоростей 3 со шпинделем 4 и органами управления 5, направляющие станины 6,каретка 7 с фартуком 8 и поперечным суппортом 9 с резцедержателем 10, справа - задняя бабка 11. Продольная и поперечная подача каретки 7 и суппорта 9 осуществляется от механизмов (на чертеже не показано), расположенных в фартуке 8 и получающих движение от ходового вала 12 при обдирке и шлифовально-полировальной обработке. Рукояткой 13 включают и выключают продольную подачу, а для ручного перемещения суппорта 9 применяют маховик 14, а рукояткой 15 выполняют поперечное перемещение салазок 16. Маховиком 17 перемещают пиноль 18 задней бабки 11, а рукояткой 19 закрепляют заднюю бабку 11 на станине 1. Обрабатываемый камень, например, мраморную колонну 20, устанавливают одним концом в кулачковый патрон 21 на деревянные прокладки 22, вторым концом - в центр 23 пиноли 18 на пластмассовую коническую втулку 24. Втулка 24 и деревянные прокладки 22 исключают соответственно трение в соединении обрабатываемого камня 20 с центром 23 пиноли 18, а при зажиме его в патроне 21 скалывание и трещиноватость мрамора. Шлифовально-полировальное приспособление содержит центральный вал 25, закрепленный в корпусе подшипников 26, на конце которого насажены шкив 27 и быстросъемный сменный шлифовальнополировальный камень 28, закрепленный гайкой 29. Шкив 27 имеет привод посредством ременной передачи 30 от электродвигателя 31. Приспособление устанавливают вместо резцов (на чертеже не показано) плитами 32 в гнезда 33 и 34 резцедержателя 10 и закрепляют болтами 35. Электродвигатель 31 включают и выключают пусковой кнопкой 36 от электросхемы станка. Работает станок следующим образом. После обдирочной обработки камня, например,мраморной колонны 20, резцами (на чертеже не по 9244 казано) приступают к шлифовально-полировальным операциям. Вместо резцов в гнезда 33 и 34 резцедержателя 10 устанавливают шлифовальнополировальное приспособление с камнем 28 для получистовой обработки. Включают станок и кнопку 36 электродвигателя 31 шлифовально-полировального приспособления, рукояткой 15 выполняют поперечную подачу салазок 16 на глубину требуемой обработки камня 20, а рукояткой 13 включают автоматическое продольное перемещение суппорта 9 и на пониженных режимах ведут обработку камня 20. После окончания получистовой обработки отключают станок и кнопку 36 шлифовальнополировального приспособления, меняют быстросъемный сменный камень 28 на соответствующий для чистовой и полировальной обработок камня 20 с доводкой до конечного изделия. С применением указанной конструкции станка появляется возможность выполнения полного цикла обработки природного камня на модернизированном станке, исключая операции транспортировки и переустановки обрабатываемого камня и использование дополнительного оборудования. Предлагаемый станок обеспечивает повышение производительности обработки, улучшение эксплуатационных качеств станка и упрощение конструкции. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Станок для обработки камня, например, мраморных колонн, типа токарного, содержащий станину с размещенными на ней передней бабкой, задней бабкой, имеющей пиноль с центром и суппорт с резцедержателем, отличающийся тем, что в гнезда резцедержателя вместо резцов установлено шлифовально-полировальное приспособление, выполненное в виде центрального вала, закрепленного в корпусе подшипников, на конце которого насажены шкив с приводом от электродвигателя и быстросъемный сменный шлифовально-полировальный камень, причем центр пиноли снабжен конической втулкой, например, пластмассовой, для исключения трения в соединении обрабатываемого камня с центром пиноли. 2. Станок по п. 1, отличающийся тем, что быстросъемный сменный шлифовально-полировальный камень на центральном валу приспособления закреплен гайкой.
