Способ разработки рудных тел

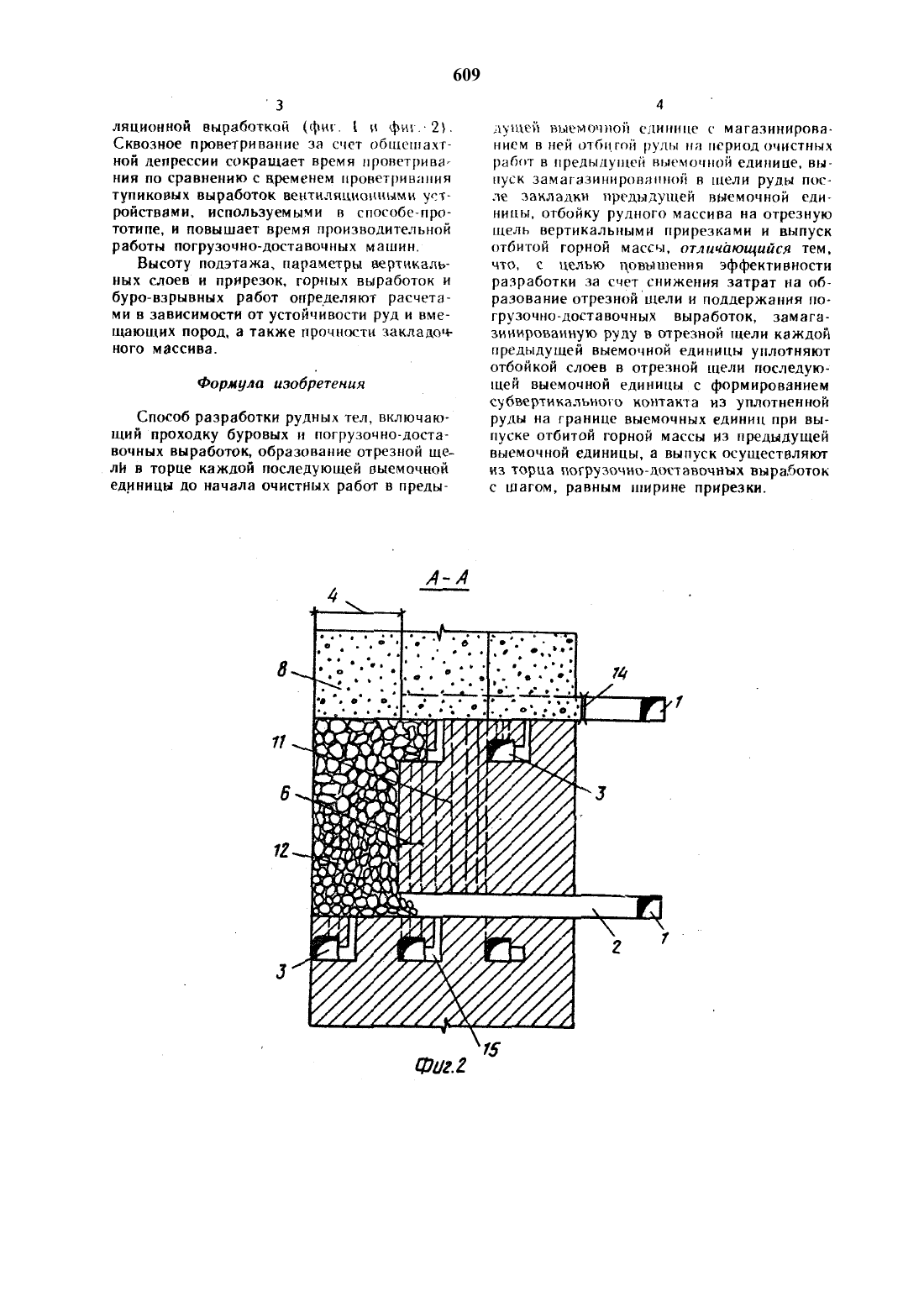

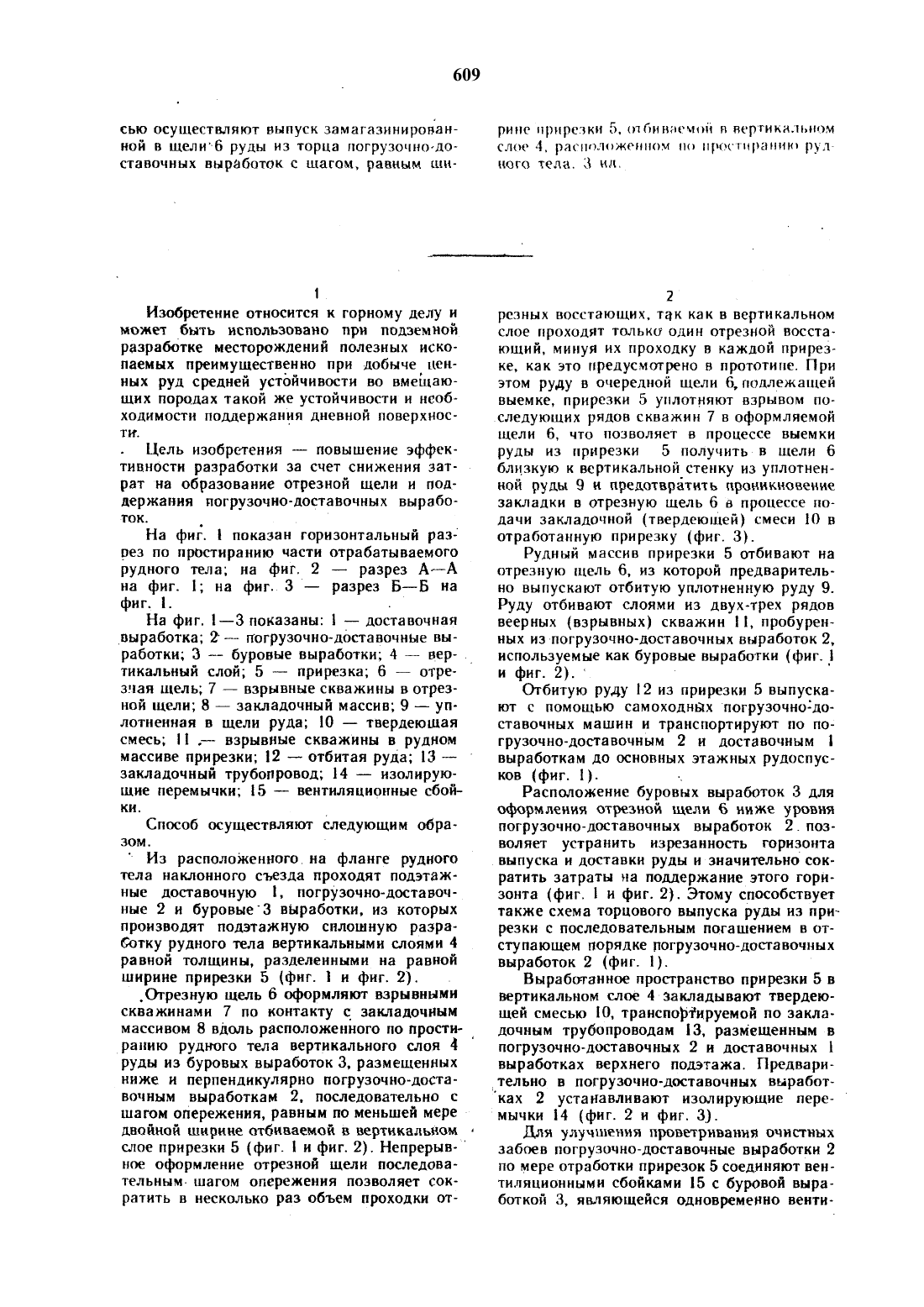

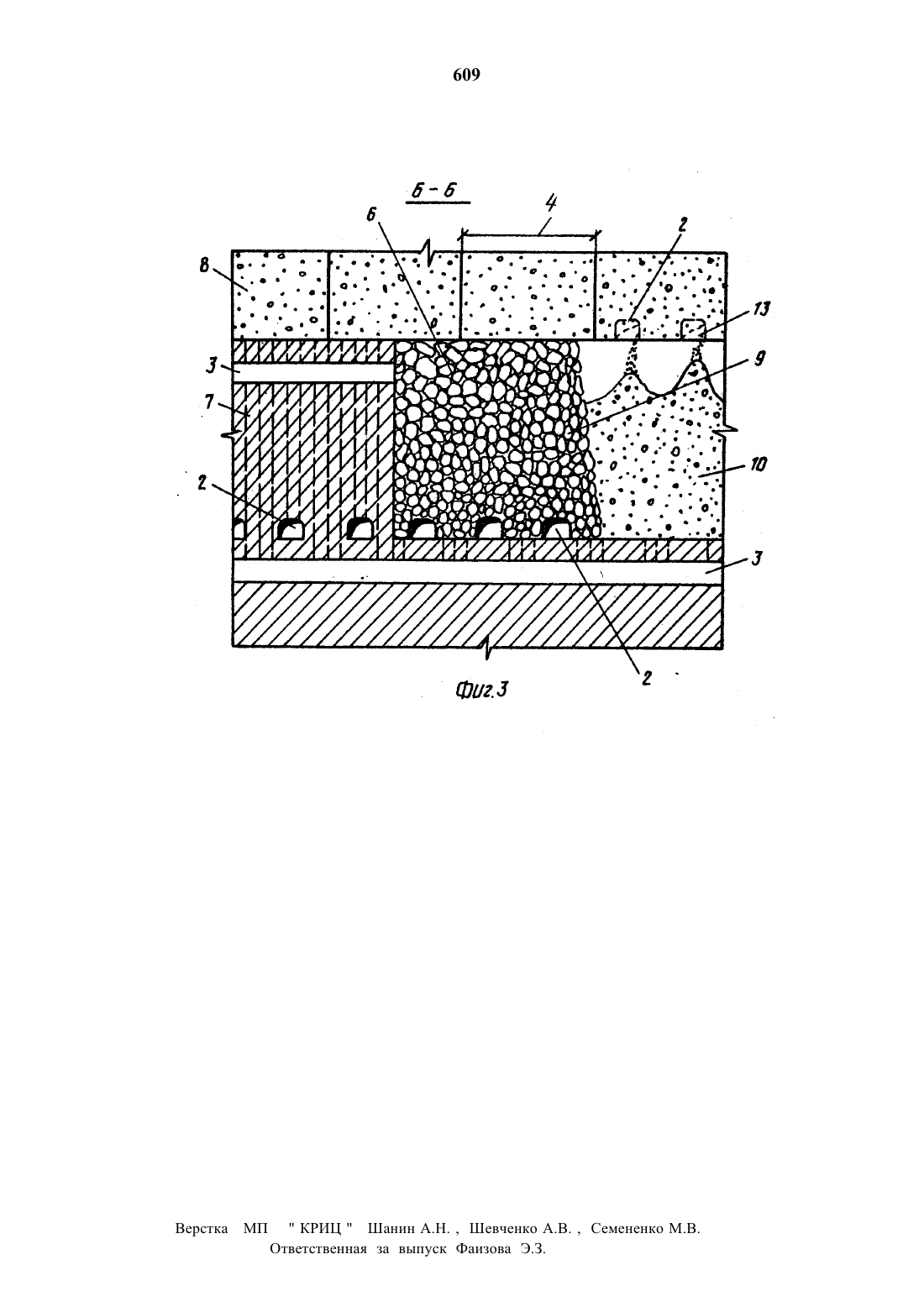

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАНгорно-металлургический институт цветных металлов(54) спосов РАЗРАБОТКИ рудных ТЕЛ(57) Изобретение относится к горному делу и м.б. использовано при подземной разработке месторождений полезных ископаемых.ности разработки за счет снижения затрат на образование отрезной щели и поддержания погрузочно-поставочных выработок. Из расположенного на фланге рудного тела наклонного съезда проходят подэтажные дод ставочную 1, погрузочно-доставочныед и буровые З выработки. В торце каждой последующей выемочной единицы до начала очистных работ в предыдущей выемочной единице образуют отрезную щель б, В предыдущей выемочной единице на период очистных работ в щели 6 магазинируют отбитую руду. Эту замагазинированную руду уплотняют отбойкой слоев в щели 6 последующей выемочной единицы с формированием субвертикального контакта из уплотненной руды на границе выемочиых единиц при выпуске отбитой горной массы из предыдущей выемочной единицы. После закладки предыдущей выемочной единицы твердеющей смесью осуществляют выпуск замагазннированной в щели-б руды из торца погрузочно-доставочных выработок с шагом, равным шн 1может быть использовано при подземной разработке месторождений полезных ископаемых преимущественно при добыче цен.ных руд средней устойчивости во вмещающих породах такой же устойчивости и необходимости поддержания дневной поверхности.. Цель изобретении повышение эффективности разработки за счет снижения затрат на образование Отрезной щел.и и поддержания иогрузочно-доставочных выработок. .На фиг. 1 показан горизонтальный разрез по простиранию части отрабатываемого рудного тела на фиг. 2 разрез АА на фиг. 1 на фиг. З разрез ББ на фиг. 1. .тикальный слой 5 прирезка б отрезная щель 7 - взрывные скважины в отрезной щели 8 - закладочный массив 9 уплотненная в щели руда 10 твердеюшая смесь Н . взрывные скважины в рудном массиве прирезки 12 отбитая руда 13 закладочный трубопровод 14 изолирующие перемычки 15 вентиляционные сбой кн.Способ осуществляют следующим образом. Из расположенного. на фланге рудного тела наклонного съезда проходят подэтажные доставочную 1, погрузочно-доставочиые 2 и буровые 3 выработки, из которых производят подэтажную сплошную разработку рудного тела вертикальными слоями 4 равной толщины, разделенными на равной ширине прирезки 5 (фиг. 1 н фиг. 2). .Огрезиую щель 6 оформляют взрывными скважинами 7 по контакту с закладочным массивом 8 вдоль расположенного по прости рацию рудного тела вертикального слоя 4руды из буровых выработок 3, размещенных ниже и перпендикулярно погрузочно-доставочным выработкам 2. последовательно с шагом опережения, равным по меньшей мередвойной ширине отбнваемой в вертикальномное оформление Отрезной щели последовательным шагом опережения позволяет сократить в несколько раз объем проходки от рине прирезки б. т бннасгмойт в вертикнлььтом слое 4, раскпъипксннпм по простираннкэ рудного тела. 3 ил.резных восстаюших, так как в вертикальном слое проходят только один Отрезной восстающий, минуя их проходку в каждой прирезке, как это предусмотрено н прототипе. При этом руду в очередной щели 6, подлежащей выемке, прирезки 5 уплотняют взрывом последующих рядов скважин 7 в оформляемой щели 6, что позволяет в процессе выемки руды из прирезки 5 получить в щели 6 близкую к вертикальной стенку из уплотненной руды 9 и предотвратить проникновение закладки в отрезную щель 6 в процессе подачи закладочной (твердеющей) смеси 10 в отработанную прирезку (фиг. 3).Рудный массив прирезки 5 отбивают на отрезную щель б, из которой предварительно выпускают отбитую уплотненную руду 9. Руду отбивают слоями из двух-трех рядов веерных (взрывных) скважин 11, пробуренных из погрузочно-доставочных выработок 2,используемые как буровые выработки (фиг. 1 и фиг. 2).Отбитую руду 12 из прирезки 5 выпускают с помощью самоходных погрузочно-доставочных машин и транспортируют по погрузочно-доставочным 2 и доставочным 1 выработкам до основных этажных рудоспусков (фиг. 1), .Расположение буровых выработок З для оформления Отрезной Щели б ниже уровня погрузочио-доставочных выработок 2.позволяет устранить изрезанность горизонта. ВНПУСКЗ И ДОСТЗВКН РУДЫ И ЗНЗЧНЛЬНО СОК ратить затраты на поддержание этого горизонта (фиг. 1 и фиг. 2). Этому способствуеттакже СХЕМЗ ТОРЦОВОГО ВЫПУСКЕИЗ ПРИвыработанное пространство прирезки 5 в вертикальном слое 4 закладывают твердеющей смесью 10, транспортируемой по закладочным трубопроводам 13. размещенным в погрузочно-доставочных 2 и доставочных 1 выработках верхнего подэтажа. Предвари дтельно в погрузочно-доставочных выработках 2 устанавливают изолирующие пере мычки 14 (фиг. 2 и фиг. З).Для улучшения проветривания очистных забоев погрузочно-доставоч-ные выработки 2 по мере отработки прирезок 5 соединяют вентиляционными сбойкамн 15 с буровой выработкой 3, являющейся одновременно венти 609ляционной выработкой (фиг. 1 п критх-2). Сквозное проветривание за счет общешахтной депрессии сокращает время проветриваг ния по сравнению с временем проветривания тупиковых выработок вентиляционными уст ройствами. используемыми в способе-прототипе, и повышает время производительной работы погрузочно-доставочньлх машин.Высоту подэтажа, параметры вертикальных слоев и прирезок. горных выработок и буро-взрывных работ определяют расчета ми в зависимости от устойчивости руд и вмещающих пород, а также прочности закладочъ ного массива.Способ разработки рудных тел, включающий проходку буровых н погрузочно-доставочных выработок, образование Отрезной ще.. ли в торце каждой последующей выемочной единицы до начала очистных работ в преды 12дущей выемочной единице с магазннировапием в ней отбитой руды па период очистных работ в предыдупцег выегио-ппн единице. вы пуск замагазиннровапъъой в щели руды после закладки предыпугпей выемочной еди нины. отбойку рудного массива на отрезную Щель вертикальными прирезками и выпуск отбитой горной массы, отличающийся тем,что. с целью повышения эффективности разработки за счетуснижегтътя затрат на о 6 разование Отрезной щели и поддержания по грузочно-доставочных выработок, замагазинированную руду в Отрезной щели каждой предыдущей выемочной единицы уплотняют отбойной слоев в Отрезной щели последующей выемочной единицыс формированием субвертикального контакта из уплотненной руды на границе выемочных единиц при выпуске отбитой горной массы из предыдущей выемочной единицы, а выпуск осуществляют из торца погрузочно-доставочных выработок с шагом, равным ширине прирезки.Верстка МП КРИЦ Шанин А.Н. , Шевченко А.В. , Семененко М.В. Ответственная за выпуск Фаизова Э.З.
