Способ разработки крутопадающих залежей

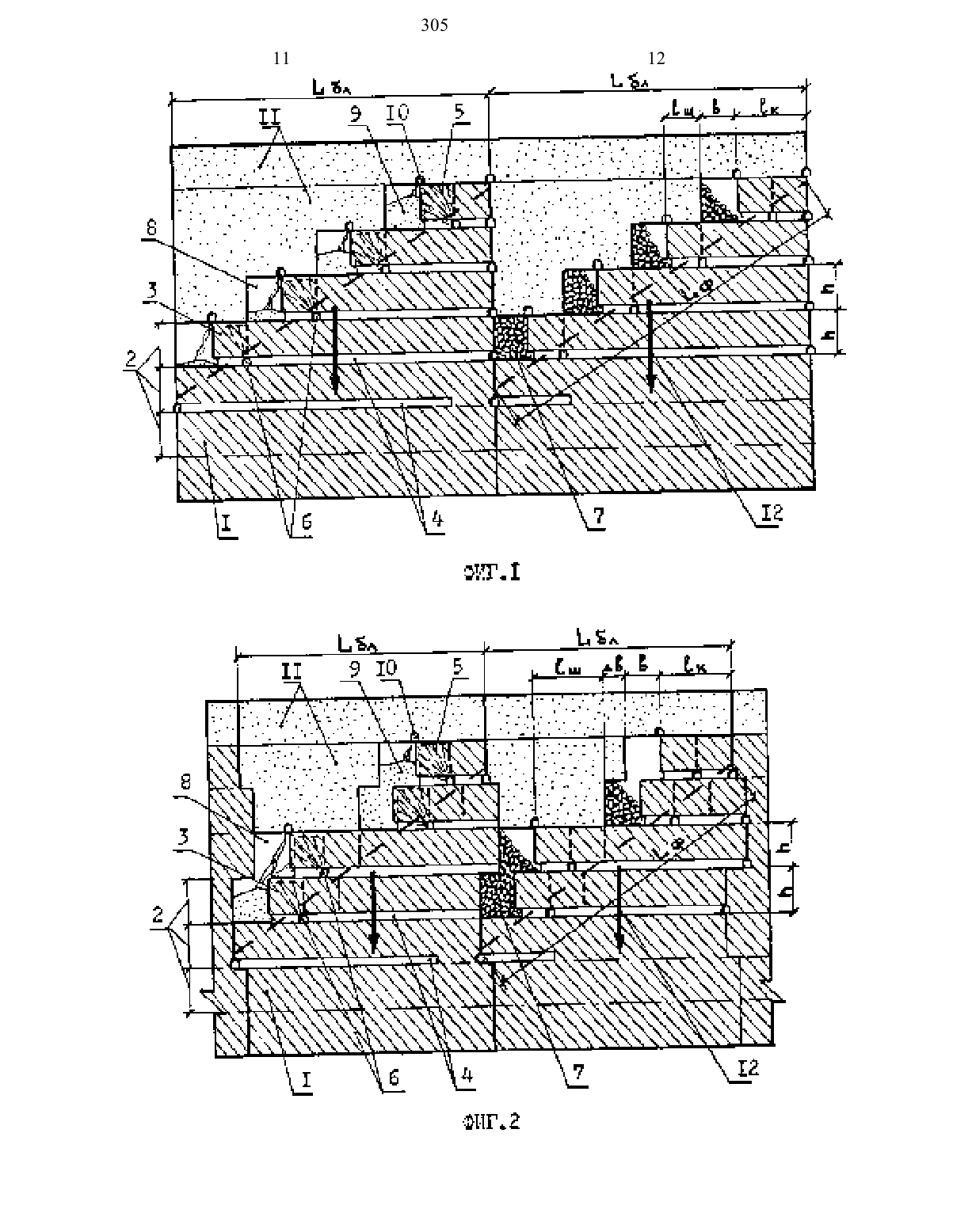

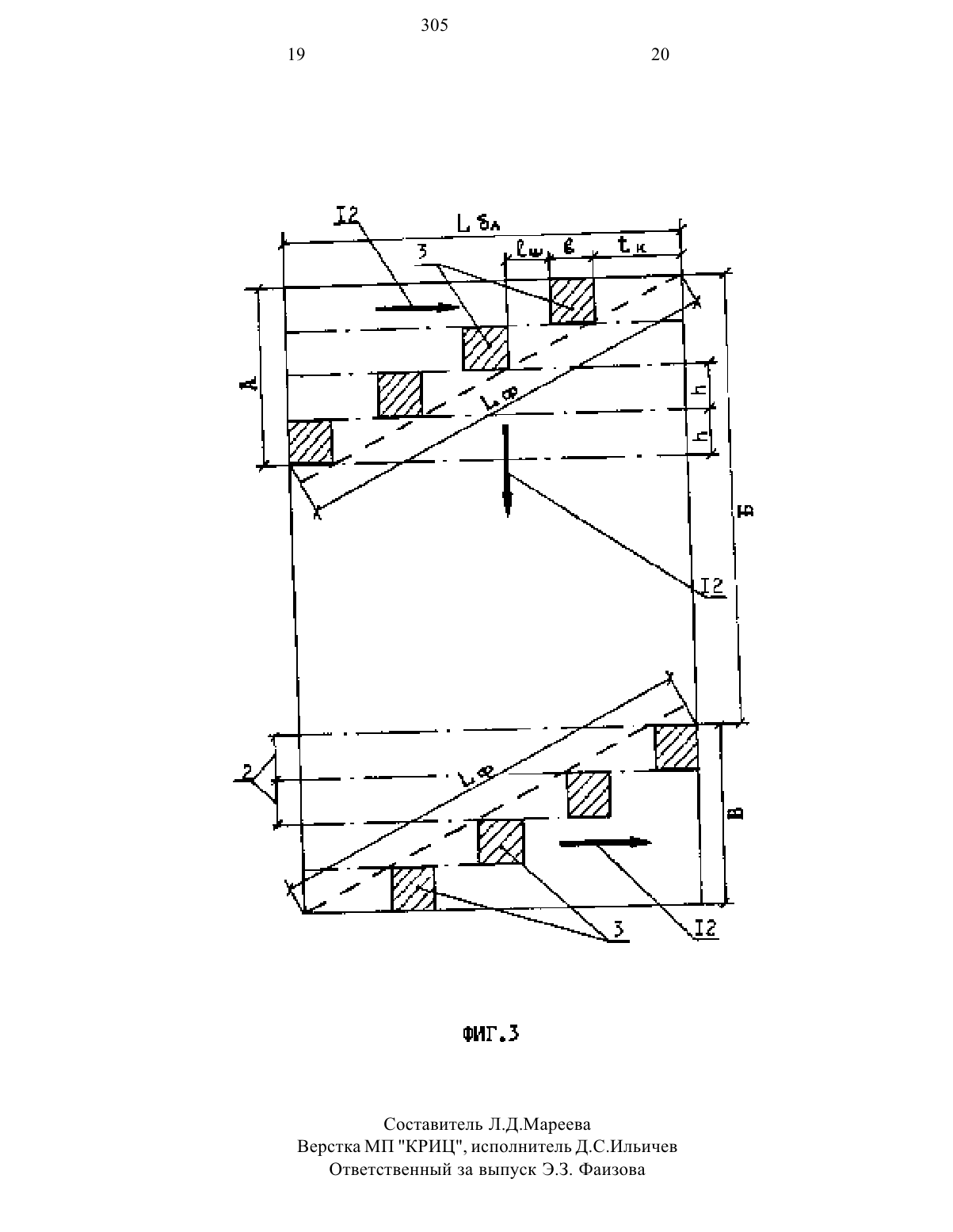

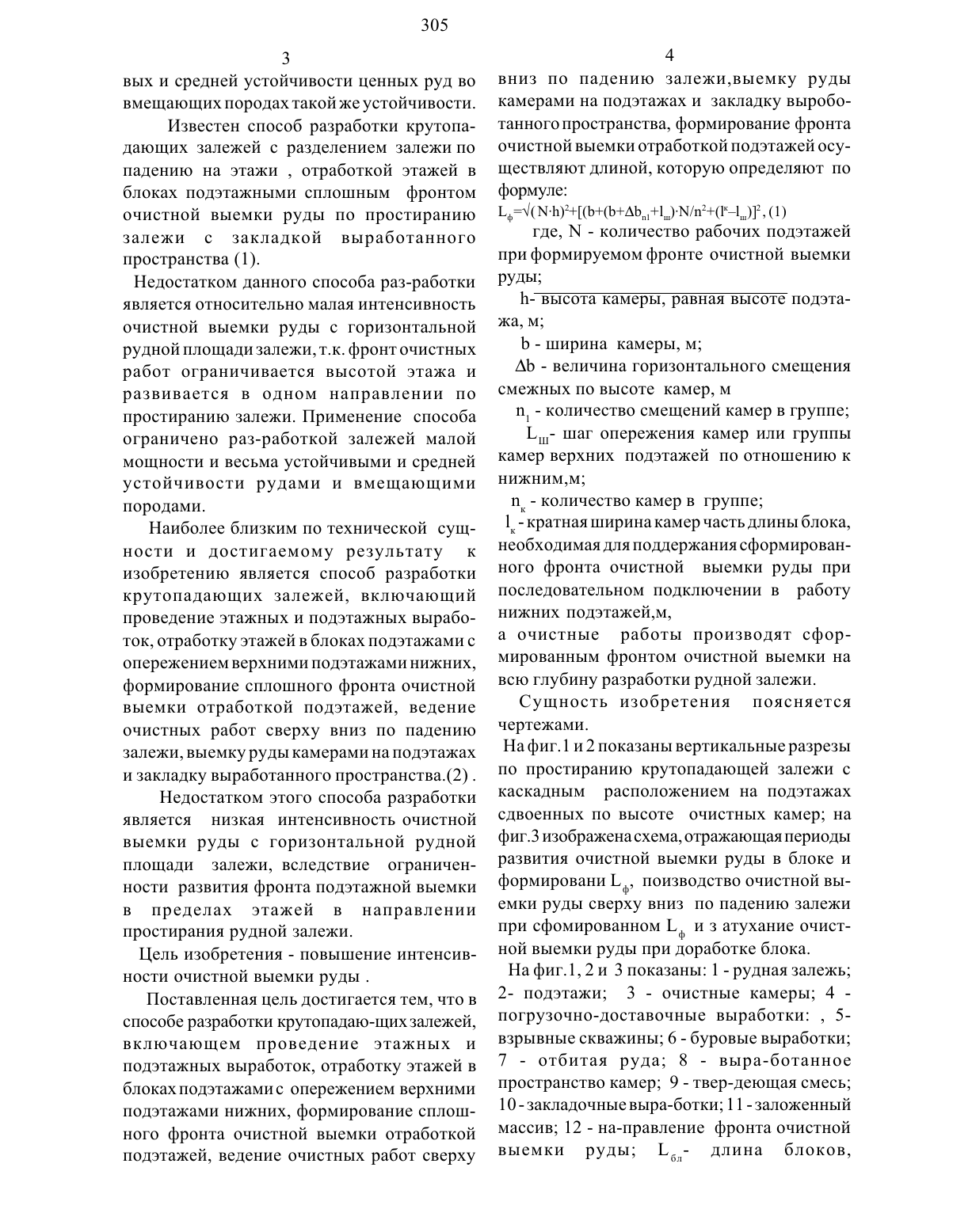

вь 1 х И средней устойчивости ценных руд во вмещающих породах такой же устойчивости.Известен способ разработки крутопадающих залежей с разделением залежи по падению на этажи , отработкой этажей в блоках подэтажнь 1 ми сплошным фронтом очистной выемки руды по простиранию залежи с закладкой выработанного пространства (1).Недостатком данного способа раз-работки является относительно малая интенсивность очистной выемки руды с горизонтальной рудной площади залежи, т.к. фронт очистных работ ограничивается высотой этажа и развивается в одном направлении по простиранию залежи. Применение способа ограничено раз-работкой залежей малой мощности и весьма устойчивыми и средней устойчивости рудами и вмещающими породами.Наиболее близким по технической сущности и достигаемому результату к изобретению является способ разработки крутопадающих залежей, включающий проведение этажных и подэтажных выработок, отработку этажей в блоках подэтажами с опережением верхними подэтажами нижних,формирование сплошного фронта очистной выемки отработкой подэтажей, ведение очистных работ сверху вниз по падению залежи, выемку руды камерами на подэтажах и закладку выработанного пространства.(2) .Недостатком этого способа разработки является низкая интенсивность очистной выемки руды с горизонтальной рудной площади залежи, вследствие ограниченности развития фронта подэтажной выемки в пределах этажей в направлении простирания рудной залежи.Цель изобретения - повышение интенсивности очистной выемки руды .Поставленная цель достигается тем, что в способе разработки крутопадаю-щихзалежей,включающем проведение этажных и подэтажных выработок, отработку этажей в блоках подэтажамис опережением верхними подэтажами нижних, формирование сплошного фронта очистной выемки отработкой подэтажей, ведение очистных работ сверхувниз по падению залежи,выемку руды камерами на подэтажах и закладку выроботанного пространства, формирование фронта очистной выемки отработкой подэтажей осуществляют длиной, которую определяют по формуле ь ф-ч (Ы-Ь)2(Ь(ЬАЬ 1 Ш) -11/112(11 Ш)2, (1) где, Ы - количество рабочих подэтажей при формируемом фронте очистной выемки руды Ь- высота камеры, равная высоте подэтажа, м Ь - ширина камеры, м АЬ - величина горизонтального смещения смежных по высоте камер, м п 1 - количество смещений камер в группе Ьш- шаг опережения камер или группы камер верхних подэтажеи по отношению к нижним,м11 - кратная ширина камер часть длины блока,необходимая для поддержания сформированного фронта очистной выемки руды при последовательном подключении в работу нижних подэтажей,м, а очистные работы производят сформированным фронтом очистной выемки на всю глубину разработки рудной залежи.Сущность изобретения поясняется чертежами.На фиг. 1 и 2 показаны вертикальные разрезы по простиранию крутопадающей залежи с каскадным расположением на подэтажах сдвоенных по высоте очистных камер на фиг. 3 изображена схема, отражающая периоды развития очистной выемки руды в блоке и формировани Ьф, поизводство очистной вь 1 емки руды сверху вниз по падению залежи при сфомированном Ьф и з атухание очистной выемки руды при доработке блока.На фиг.1, 2 и 3 показаны 1 - рудная залежь 2- подэтажи 3 - очистные камеры 4 погрузочно-доставочные выработки , 5 взрь 1 внь 1 е скважины 6 - буровые выработки 7 - отбитая руда 8 - выра-ботанное пространство камер 9 - твер-деющая смесь 10 - закладочные выра-ботки 1 1 - заложенный массив 12 - на-правление фронта очистной выемки руды Ьбл- длина блоков, 305расположенных по простиранию залежи Ьфдлина сформированного фронта очистной выемки руды 1 Ш - шаг опережения камер или группы камер верхних подэтажеи по отношению к нижним Ь - ширина камеры АЬ- величина горизонтального смещения смежных по высоте камер 1 К - кратная ширина камер часть длины блока необходимая для поддержания сформи-рованнго фронта очистной вь 1 емки руды при последовательном подключении в работу нижних подэтажей Ь- высота камеры, равная высоте подэтажа А- период развития фронта очистной выемки руды в блоке формирование Ьф Б - пери-од производства очистнои выемки руды сверху вниз по падению залежи при сформированном Ьф В - период затухания фронта очистной выемки руды при доработке блока.Способ осуществляется следующим образом.Рудную залежь 1 по простиранию разделяют на блоки длиной Ьбл по падению - на подэтажи 2 подэтажи, в свою очередь, по длине блока разделают на камеры 3.Общая схема подготовки блоков к очистной выемке руды заключается в проход-ке из наклонного съезда залежи транс-портных и закладочно-вентиляционнь 1 х выработок,рудоспусков и закладочно-вентиляционнь 1 х восстающих.В каждом блоке на подэтажах проходят погрузочно-доставочные выработки 4,являющиеся одновременно буровыми и вентиляционными выработками, из которых осуществляют отработку подэтажей в направлении сверху вниз по падению залежи с опережением верхних подэтажей по отношению к нижним сплошным фронтом очистной выемки руды. Рудный массив в камерах 3 отбивают взрыванием скважин 5,пробуренных из буровых выработок 6,отбитую руду 7 транспортируют по погрузочно -доставочнь 1 м выработкам 4 в рудоспуски, выработанное пространство очистных камер 8 заполняют твердеющей смесью 9 из закладочных выработок 10.Вначале в каждом блоке последовательным подключением в работу подэтажейформируют фронт очистной выемки ру-ды,равным Ьф (фиг.3,А-период развития очистной выемки руды), длину которого определяют по формулеВеличина Ьф зависит от количества задействованных в работу подэтажей (М),параметров очистных камер и схемы их расположения на подэтажах, т.е. величин Ь,Ь, АЬ), пр г 12,1 ш, которые определяют в зависимости от устоичивости руд и вмещающих пород, а также нормативной прочности закладки. Значение 1 К выбирают из расчета нормального поддержания сформированного Ьф при отработке верхнего подэтажа и подключении в работу нового нижнего подэтажа.Затем при сформированном Ьф (фиг.3, Б период производства очистнои выемки руды при сформированном Ьф ) очист-ные работы производят в направлении сверху вниз по падению залежи с последовательным подключением в работу нижерасположенных подэтажей блока. Залежь отрабатывают на полную высоту или очередями в зависимости от ее глубины падения. Отработка блока по падению залежи при сформированном Ьф позволяет в режиме максимального фронта очистной выемки руды отработать до 50-85 запасов руды залежи в зависимости от ее глубины падения, достичь высокую интенсивность очистной выемки руды за счет максимального использования горизо-нтальной рудной площади отрабатываемой залежи.После завершения очистных работ при сформированном Ьф осуществляют доработку блока (фиг.3, В - период затухания фронта очистной выемки руды при доработке блока).Пример. Крутопадающая (80-850) залежь мощностью ш 20 м., длиной по простиранию 360 м и по падению 400 м сложена неустойчивыми и средней устойчивости ценными рудами во вмещающих породах такой же устойчивости. Отработку залежи осуществляют способом разработки по варианту (фиг.1 и 3) сплошной подэтажной выемки рудыкамерами с каскаднь 1 м их расположением на подэтажах И опережающей отработкой верхних подэтажей по отношению к нижним.Руду в очистных камерах отбивают скважинами диаметром 105 мм с помощью буровых станков ЛПС ЗУ. Камеры закладывают твердею-щими смесями нормативной прочностью 4,5-5 МПа в трехмесячном возрасте. На проходке и очистной выемке руды используют самоходные погрузочно-доставочнь 1 е машины Торо-200 Д.Рудную залежь по простиранию разделяют на 4 блока длиной 90 м, по падению - на подэтажи высотой 15 м. Блоки отрабатывают одновременно с развитием сплошного фронта очистной выемки руды на 4-х подэтажах.Вначале в каждом блоке последовательным подключением в работу подэтажей формируют фронт очистной выемки руды,равный Ьф. При принятых значениях Ы 4 подэтажа , Ь 15 м, ,Ь 10 м, АЬ 0, п 10, п 21,1 Ш 10 м, 1, 20 м, величина Ьф составитПроизводительность блока при развитии очистной выемки руды и формировании Ьф(фиг.3,период А) составляет Обпррр 1 б 9000 т/ 7 (900 т 3000 т/мес.) 6.85 тыс.т/мес. где 16 - общее количество отрабатываемых камер в период А (фиг.3) 9000 т - запасы камеры 7 - число приемов одновременной отработки камер на подэтажах 3000 т/мес. - производительность камеры.Затем при сформированном максимальном Ьф период Б) очистную выемку руды осуществляют в направлении сверху вниз по падению залежи. Производительность блока в этот период при максимальном фронте очистной выемки руды составляетобШШ-138 9000 т / 68 мес.,где 138 - общее количество отрабатываемых камер в период Б фиг . 3) .После завершения очистных работ при сформированном максимальном значении Ьф осуществляют доработку блока (период В). Производительность блока в этот период практически одинаковая с периодом развития фронта очистной выемки руды (период А) .Средняя производительность блока при полной его отработке (периоды А,Б,В)СОСТЗВЛЯСТ ОбпСр(32138)9000 т/ 39 мес. 68 мес. 14.3 тыс.т / мес., интенсивность очистной выемки при этом составитп 14.5 тыс.т /мес./ 1800 м 28 Т)т. мес./м 2,где 1800 м 2 - горизонтальная рудная площадь залежи в границах блока.Средняя производительность блока при выемке способом разработки по прототипу в рассматриваемых условиях составляетОбро 36 9000 т / 45 мес. 7.2 тыс.т./ мес.,интенсивность очистнои выемки при этом составляетТаким образом использование предло-женного способа разработки по сравнению с прототипом позволило повысить интенсивность очистной выемки рудыв 2 раза(8 т.мес./ м 2 4 тмес./м 2).Способ разработки крутопадающих залежей,включающий проведение этажных и подэтажных выработок,отработку этажей в блоках подэтажами с опережением верхними подэтажами нижних, фор-мирование сплошного фронта очистной выемки отработкой подэтажей,ведение очистных работ сверху вниз по падению залежи,выемку руды камерами на подэтажах и закладку выработанного пространства, отличающийся тем, что с целью повышения интенсивности очистной выемки руды формирование фронта очистной выемки отработкой подэтажей осуществляют длиной, которую определяют по формулегде Ы - количество рабочих подэтажей при формируемом фронте очистной выемки руды Ь- высота камеры, равная высоте подэтажа, м Ь - ширина камеры, м АЬ - величина горизонтального смещения смежных по высоте камер, м п 1 - количество смещений камер в группе Ьш- шаг опережения камер или группы камер верхних подэтажеи по отношению к1 К - кратная ширина камер часть длины блока, необходимая для поддержания сформированного фронта очистной выемки руды при последовательном подключении в работу нижних подэтажей,м., а очистные работы производят сформированным фронтом очистной выемки на всю глубину разработки рудной залежи.
