Смеситель гравитационный

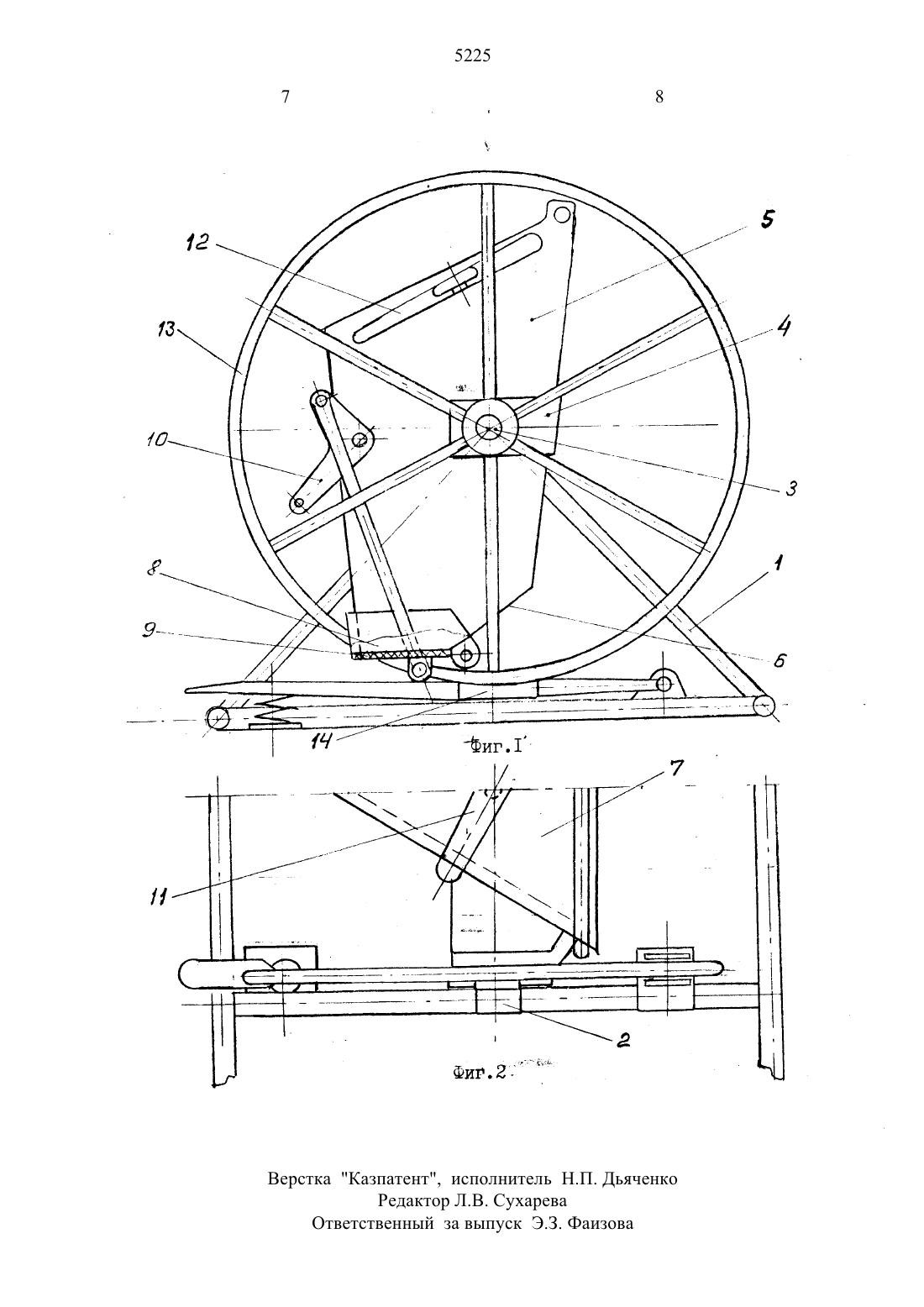

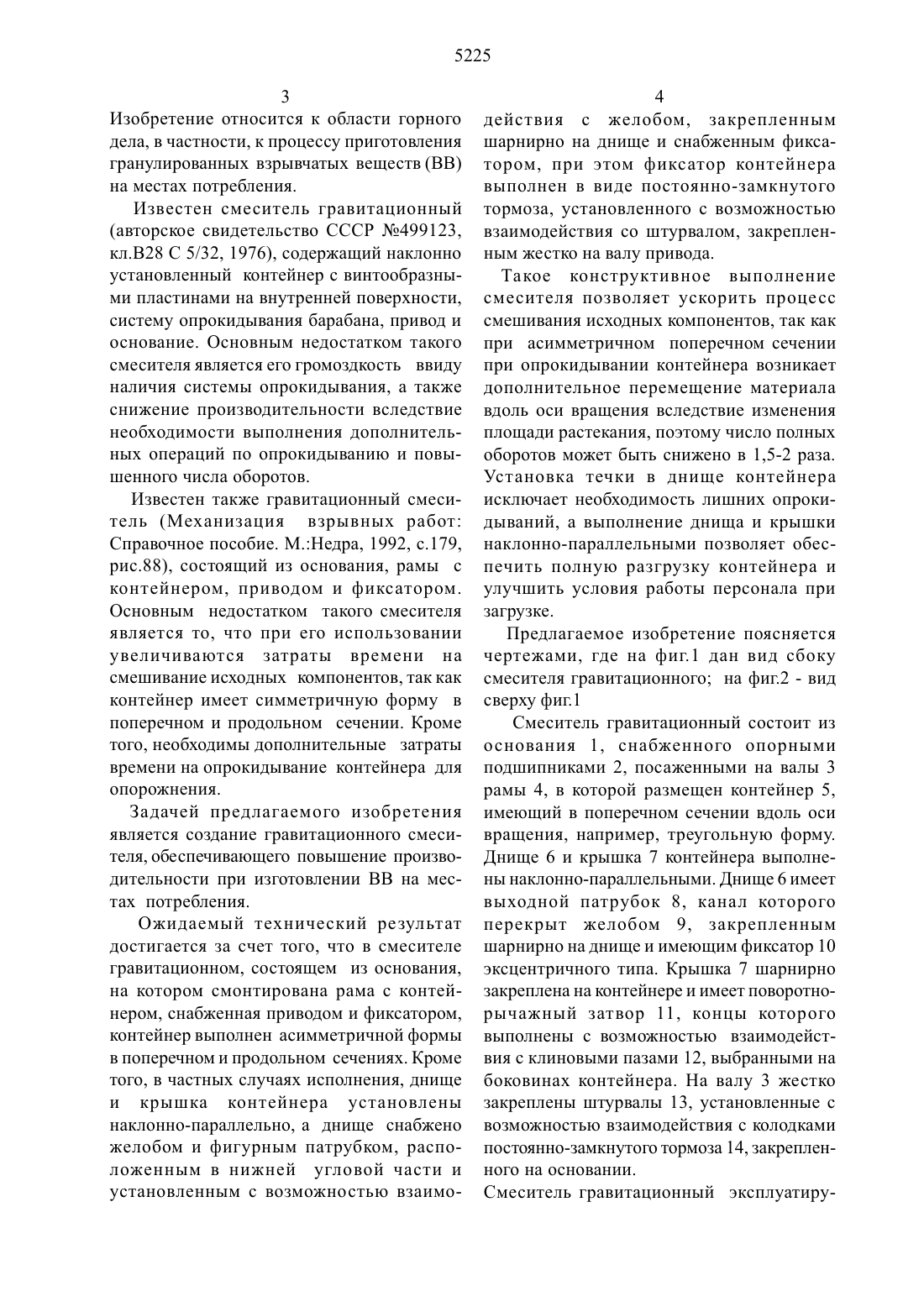

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ КАЗАХСТАН(73) Казахский государственный научнопроизводственный центр взрывных работ(57) Изобретение относится К области горного дела, в частности, к процессу приготовления взрывчатых веществ (ВВ) на мес тах потребления.Для повышения производительности приготовления ВВ в гравитационном смесителе, состоящем из основания, рамы,контейнера, привода и фиксатора контейнер выполнен ассимметричной формы в поперечном и профильном сечениях, а днище и крышка контейнера установлены наклоннопараллельно, при этом днище снабжено патрубком, перекрытым желобом с фиксатором. Повышение производительности достигается за счет исключения непроизводительных операций по освобождению контейнера от готового ВВ и ускорения процесса смешивания за счет изменения формы смесительной камеры контейнера.3 Изобретение относится к области горного дела, в частности, к процессу приготовления гранулированных взрывчатых веществ (ВВ) на местах потребления.(авторское свидетельство СССР М 9499123,кл.В 28 С 5/32, 1976), содержащий наклонно установленный контейнер с винтообразными пластинами на внутренней поверхности,систему опрокидывания барабана, привод и основание. Основным недостатком такого смесителя является его громоздкость ввиду наличия системы опрокидывания, а также снижение производительности вследствие необходимости выполнения дополнительных операций по опрокидыванию и повышенного числа оборотов.Известен также гравитационный смеситель (Механизация взрывных работ Справочное пособие. М.Недра, 1992, с.179,рис.88), состоящий из основания, рамы с контейнером, приводом и фиксатором. Основным недостатком такого смесителя является то, что при его использовании увеличиваются затраты времени на смешивание исходных компонентов, так как контейнер имеет симметричную форму в поперечном и продольном сечении. Кроме того, необходимы дополнительные затраты времени на опрокидывание контейнера для опорожнения.Задачей предлагаемого изобретения является создание гравитационного смесителя, обеспечивающего повышение производительности при изготовлении ВВ на местах потребления.Ожидаемый технический результат достигается за счет того, что в смесителе гравитационном, состоящем из основания,на котором смонтирована рама с контейнером, снабженная приводом и фиксатором,контейнер выполнен асимметричной формы в поперечном и продольном сечениях. Кроме того, в частных случаях исполнения, днище и крышка контейнера установлены наклонно-параллельно, а днище снабжено желобом и фигурным патрубком, расположенным в нижней угловой части и установленным с возможностью взаимо 4действия с желобом, закрепленным шарнирно на днище и снабженным фиксатором, при этом фиксатор контейнера выполнен в виде постоянно-замкнутого тормоза, установленного с возможностью взаимодействия со штурвалом, закрепленным жестко на валу привода.Такое конструктивное выполнение смесителя позволяет ускорить процесс смешивания исходных компонентов, так как при асимметричном поперечном сечении при опрокидывании контейнера возникает дополнительное перемещение материала вдоль оси вращения вследствие изменения площади растекания, поэтому число полных оборотов может быть снижено в 1,5-2 раза. Установка течки в днище контейнера исключает необходимость лишних опрокидываний, а выполнение днища и крышки наклонно-параллельными позволяет обеспечить полную разгрузку контейнера и улучшить условия работы персонала при загрузке.Предлагаемое изобретение поясняется чертежами, где на фиг.1 дан вид сбоку смесителя гравитационного на фиг.2 - вид сверху фиг.1Смеситель гравитационный состоит из основания 1, снабженного опорными подшипниками 2, посаженными на валы 3 рамы 4, в которой размещен контейнер 5,имеющий в поперечном сечении вдоль оси вращения, например, треугольную форму. Днище 6 и крышка 7 контейнера выполнены наклонно-параллельными. Днище 6 имеет выходной патрубок 8, канал которого перекрыт желобом 9, закрепленным шарнирно на днище и имеющим фиксатор 10 эксцентричного типа. Крышка 7 шарнирно закреплена на контейнере и имеет поворотнорычажный затвор 11, концы которого выполнены с возможностью взаимодействия с клиновыми пазами 12, выбранными на боковинах контейнера. На валу 3 жестко закреплены штурвалы 13, установленные с возможностью взаимодействия с колодками постоянно-замкнутого тормоза 14, закрепленного на основании.Смеситель гравитационный эксплуатиру 5225ется следующим образом. Основание 1 смесителя устанавливается так, чтобы патрубок 8 оказался над устьем заряжаемой скважины, благодаря наличию постояннозамкнутого тормоза 14 контейнер 5 удерживается в этом положении. В случае необходимости посредством рукоятки фиксатора 10 желоб 9 прижимается К торцу патрубка 8, а Крышку 7, выводя из пазов 12 концы затвора 11 , откидывают, открывая загрузочный зев контейнера. Производится загрузка контейнера 5 исходными компонентами в соответствии с техническими условиями И осуществляется перекрытие загрузочного зева контейнера в порядке,обратном описанному выше . В дальнейшем ногой отжимают колодку тормоза 14 от штурвала 13 и посредством последнего осуществляют вращение контейнера 5,размещенного в раме 4, валы 3 которого имеют подшипники 2. При вращении контейнера компоненты продукта принимают то плоскую форму (в соответствии со стороной треугольника), то треугольную (в соответствии с углом при вершине), поэтому достаточно 3-4 оборотов для смешивания загруженных материаловдо необходимой консистенции. После этого прекращают вращение И отпускают педаль тормоза, вследствие чего колодка тормоза вступает во взаимодействие со штурвалами 13, мгновенно прекращая вращение рамы 4 с контейнером. Отжатие педали осуществляют таким образом, чтобы контейнер 1 остановился в исходном положении, то естьпатрубком 8 над скважиной. Рукояткой фиксатора 11 осуществляют поворот желоба 9 и высыпают готовое ВВ в скважину.Наклонное расположение днища 6 способствует полному опорожнению контейнера. В случае необходимости процесс подготовки ВВ повторяют, а затем смеситель переносят на новую скважину.1. Смеситель гравитационный, содержащий основание, на котором смонтирована рама с контейнером, закрытым крышкой, снабженный приводом и фиксатором контейнера,отличающийся тем, что контейнер выполнен асимметричной формы в поперечном и продольном сечениях.2. Смеситель по п.1, отличающийся тем,что днище и крышка контейнера установлены наклонно-параллельно, причем днище снабжено желобом и фигурным патрубком,расположенным в нижней угловой части и установленным с возможностью взаимодействия с желобом, закрепленным шарнирно на днище и снабженным фиксатором.3. Смеситель по п. 1, отличающийся тем,что привод выполнен в виде штурвалов,жестко закрепленных на валу рамы.4. Смеситель по п. 3, отличающийся тем,что фиксатор контейнера выполнен в виде постоянно-замкнутого тормоза, установленного с возможностью взаимодействия со штурвалами.Верстка Казпатент, исполнитель Н.П. Дьяченко Редактор Л.В. Сухарева Ответственный за выпуск Э.3. Фаизова
