Электродиализатор

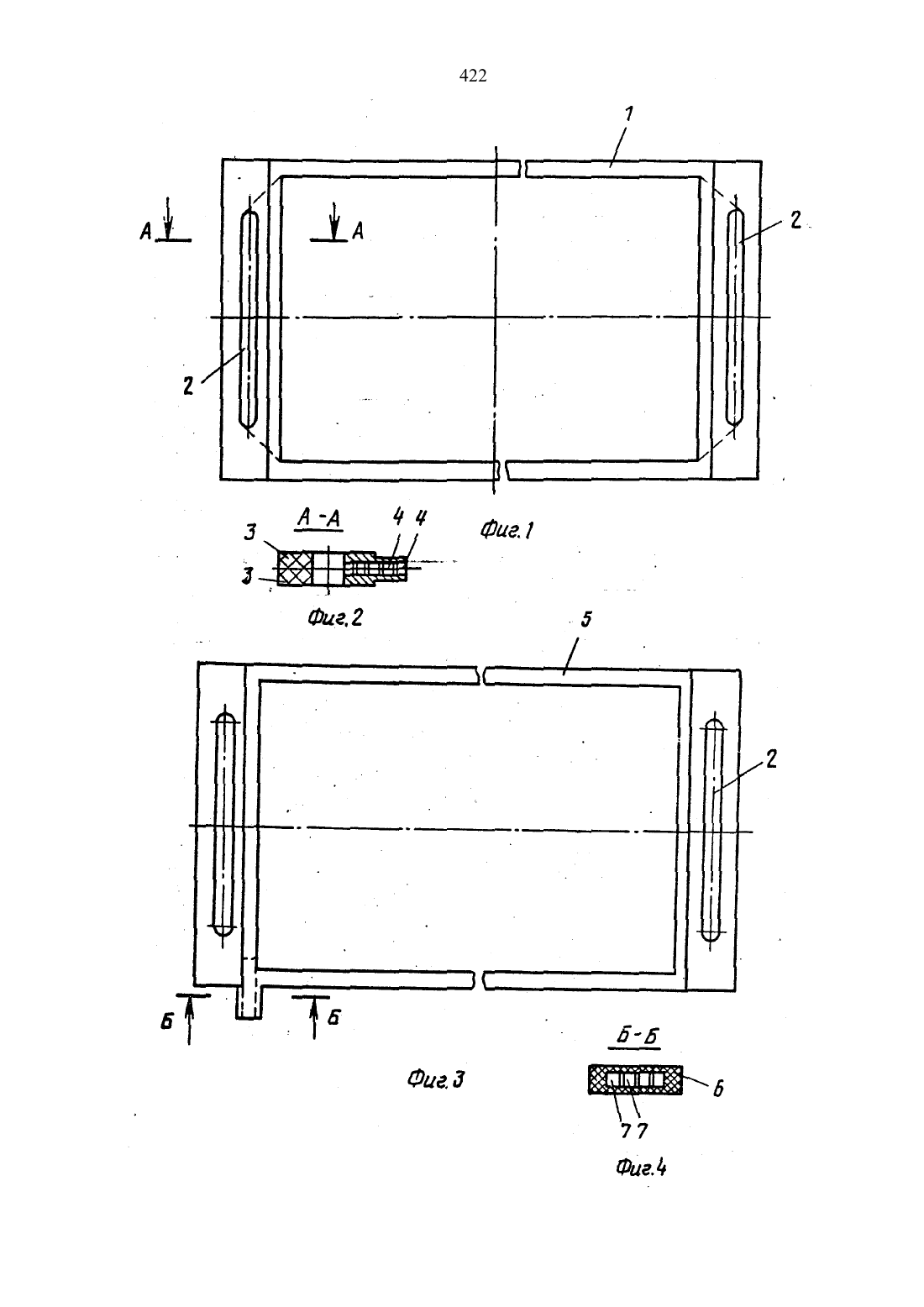

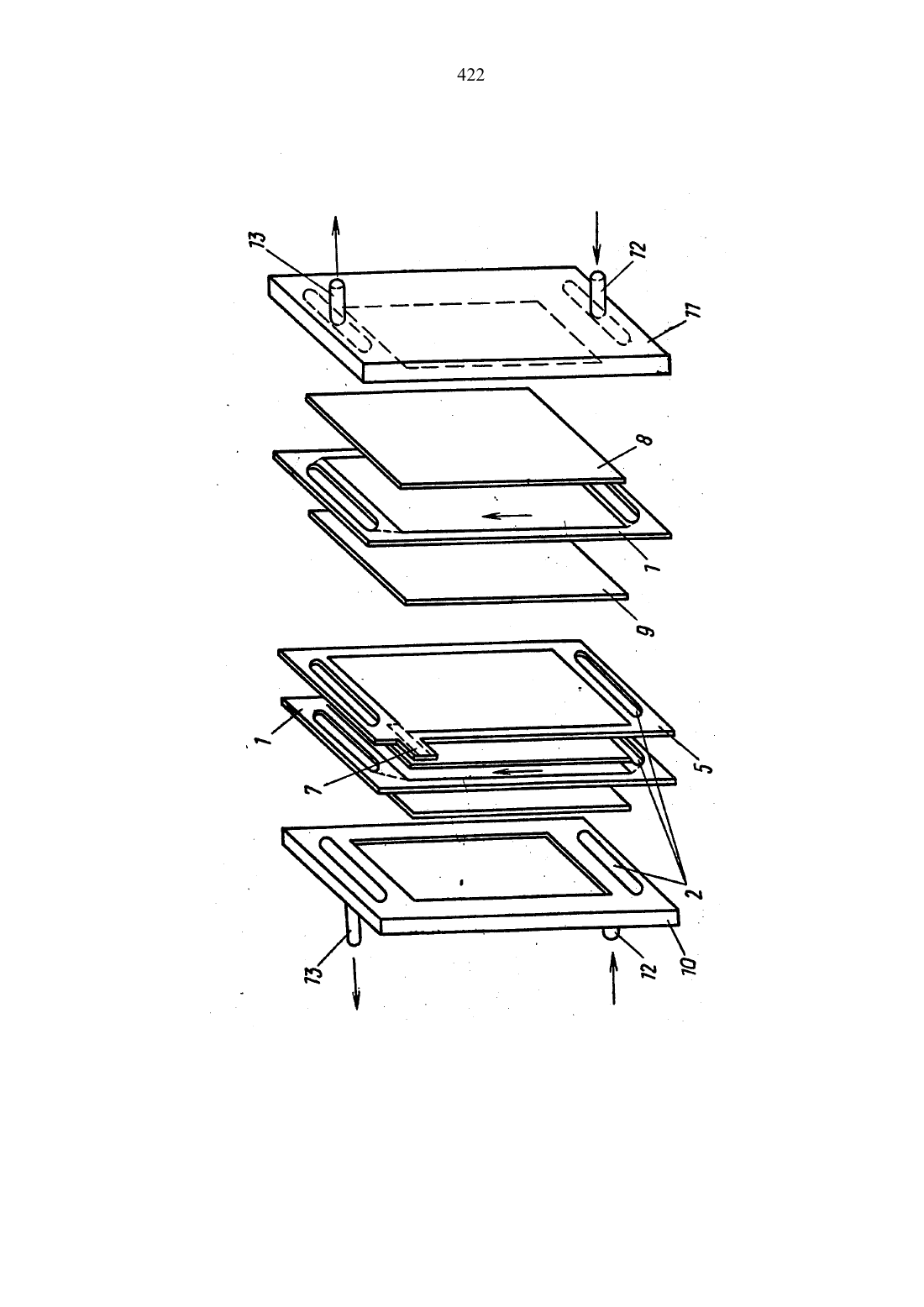

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ РЕСПУБЛИКИ КАЗАХСТАН(56) Авторское свидетельство СССР Ю 701655, кл. В 01 В 13/02, 1977.(57) Изобретение относится к устройствам для электрокимческой обработки жидкостей электролитов, в частности к конструкциям электродналиэньщ аппаратов, и может быть ис ПОЛЬЗОВЗНО ПРЕИМУЩЗСТБЗННО ДЛЯ ПОЛУЧЕИзобретение относится к устройствам для злектрохимческой обработки ЖИДКОСТЕЙ электролитов, В ЧЗСТНОСТИ к конструкции злектродиализных аппа ратов, и может быть использовано преи мущественно для получения высококонцентрированнымрассолов. Целью изобретении является повышение надежности в работе. На фиг. 1 изображена рамка-про кладка камеры обессоливания на фиг.2 дан разрез АгА на фиг 1 на фиг.3 ПОКЗЗЗНЗ рамкапрокладка камеры КОН центрирования на фиг. 4 дан разрез ББ на фиг. 3 на фиг. 5 изображен электродиализатор, общй вид.Цель изобретения повышение надежнос ти в работе. Электродиалзатор содержит концевые электроды, между которыми помещен пакет из аниона-н катионообменньш мембран н рамок прокладок,расположенньш между стяжным плитаъш и закреппенньш стяжньши устройствами,участки прокладок, в которьш выполнены отверстия для ввода и вывода раствороввынесны за габариты мембраны и выполнены из двух элементов, содержащх канавки или поддерживающие выступы типа пинг-понг, которые совмещаются при сборке, образуя закрытые каналы. Затраты электроэнергии на получение рассолов концентрацпи 180200 г/л составляют 33-35 Вт ч/Г экв. 5 ил.Рамкапрокладка 1 имеет два отверс тия 2 для подачи и вывода растворов. Участок рамки (см. фиг. 2) состоит из двух элементов 3, имеющх канавки,которые при совмещении образуют закрытые каналы 4.ру концентрирования, содержит отверстие 2 для ввода и въшода диалиэата имеет участок, состоящий из двух эле.ментов 6, имеющих канавки, которые при совмещении образуют эакрьпью каналы 7. . Электродиалзаторвключаетрамки 1Диализатные рамки 1 иконцентрат-И ные 5 укладываются между мембранами 8 и 9 одинаково по отношению друг К дРУГУ- .Посредством указанной сборки в пакете чредующхся рамок 1 и 5, мембран.8 и 9 образуются камеры обессолвания и концентрирования. Совмеща ются отверстия 2 в рамках 1 и 5, обра ЗУЯ КЗНЗЛЫ ДЛЯ ВВОДЗ И ВЫВОДЗ ДИЗЛИ вата, КОТОРЫЕ оканчиваются штуцера м 12 и 13. Существенным преимуществом предлато, что участки рамок 1 и 5 с отверстиями 2 вынесены за габариты мембран 8 и 9. Это исключает утечки тока помембранам, т.е. ПОЛНОСТЬЮ ПРЭДОТВРЗ щает ПРОЖВГ мембран Н УВЕЛИЧИБЗЕТрабочую поверхность мембраны. Для подачи растворов из отверстия2 в камеруьобессоливания необходимо иметь закрытые каналы. Поскольку толщина прокладок промышленного аппарата мала - 1,0-1,2 мм исполнениеЭТИХ КЗНЗЛОВ ТЕХНОЛОГИЧЕСКИ ТРУДНО ОСУЩЕСТБНМО.Существенным отличием, заметно облегчающим эту задачу, является изготовление участков рамок с отверстиями 2 из двух элементов, содержащх канавки и совмещающихся при сборке с образованием закрытьш каналов.Предлагаемый электроднализатор работает следующим образом.Обрабатываемый раствор через шту.цера 12, отверстия 2, каналы 4 поступает в камеры обессоливаня и выходит через верхние каналы 4, отверстия 2,штуцеры 13 Непроточные камеры концентрирования заполняютсявысококонцентри.рованным рассоломэа бчетэлектроосматического переноса растворителя. Рассол отводится через каналы 7, находящиеся в верхней части рамки-прокладкн 5, что обеспечивает равномерное заполнена камеры концентрирования.Вынесение участков рамок-прокладок с отверстиями, образующми диализатные тракты, за габариты мембран значитель сно увеличивает-эффективность процесса за счет увеличения рабочей поверхности мембран и устранения утечек тока по сравнению с прототипом.Рабочая поверхность мембран по сравнению с серийно вьшускаемыми электродиалнзаторами такого же назна чения составилаМарка аппарата Рабочая по ВВРХНОСТЬ МВМпри работе предлагаемого электродиалзатора в раэличньш режимах были получены рассолы концентрации 1802 ООг/л, затраты электроэнергии составили - 33 - 35 Вт ч/Г экв.Электродиализатор обеспечивает вьг сокую интенсивность процесса и повышенную надежность в работе за счет исключения утечек тока.Конструкции рамок технологичы в изготовлени н сборке и-пригодны для камер и мембран различных габаритов. Это дает возможность изготавливать установки всокой единичной производительности.типа, ВКЛЮЧЗЮЩИЙ КОНЦЕВЫЕ ЗЛЗКТРОДЫ, между которьши размещены чередующиеся анионообменные и катионообменные мембраныи рамкипрокладки с отверстиями для ввода и вывода раствора, образуюне проточные камеры деионизация и непроточные камеры концентрирования,расположенные между стяжными плитами и закрепленные стяжныи устройствам,о т л И ч а ю щ и й с я тем, что, с целью повышения надежности в работе,рамки-прокладки выполнены выступающи-ц ми за края мембран и состоят из двух частей, в которыи выполнены канавки,образующие при сборке отверстия для ввода и вывода раствора.
