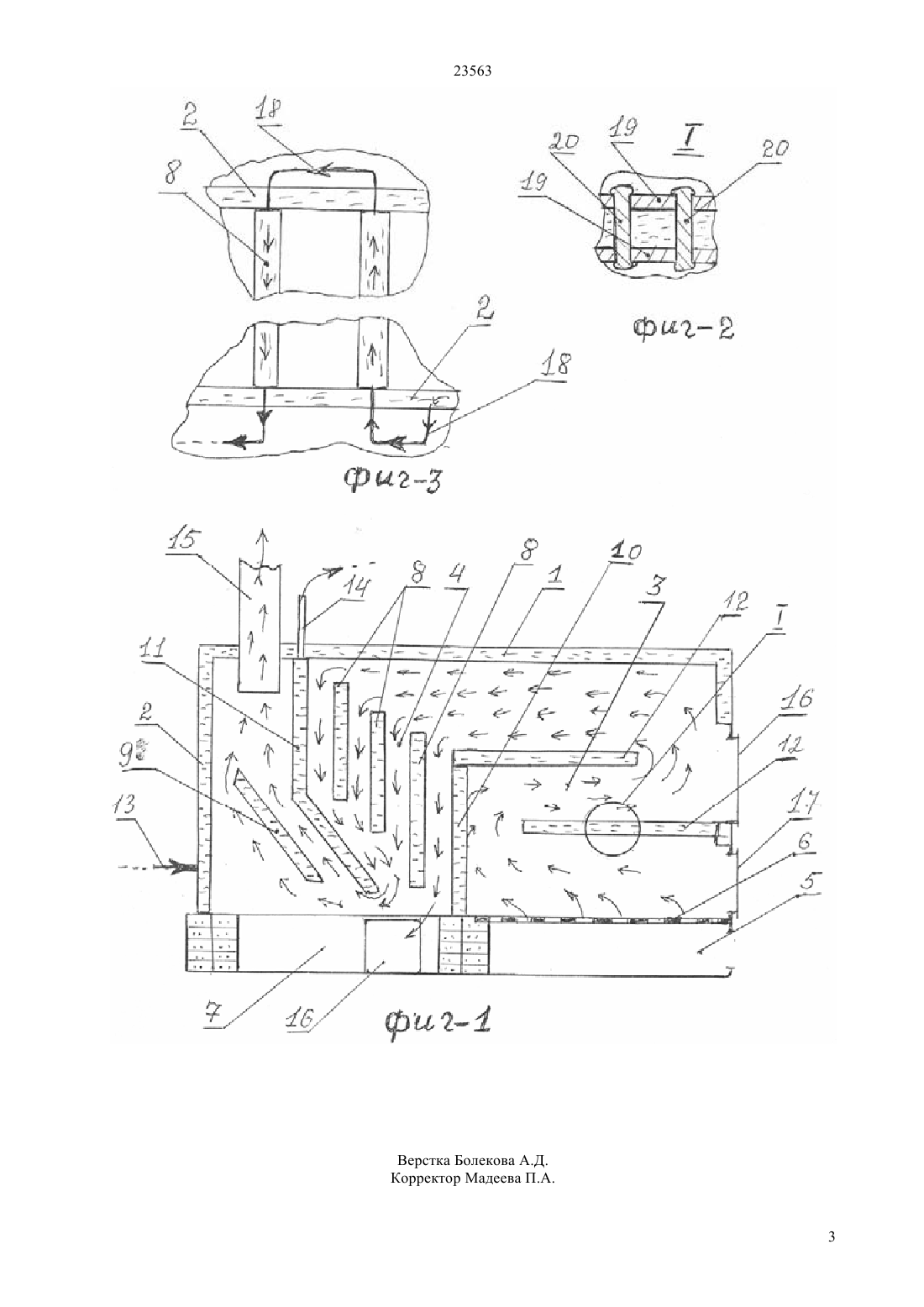

Теплофикационный котел

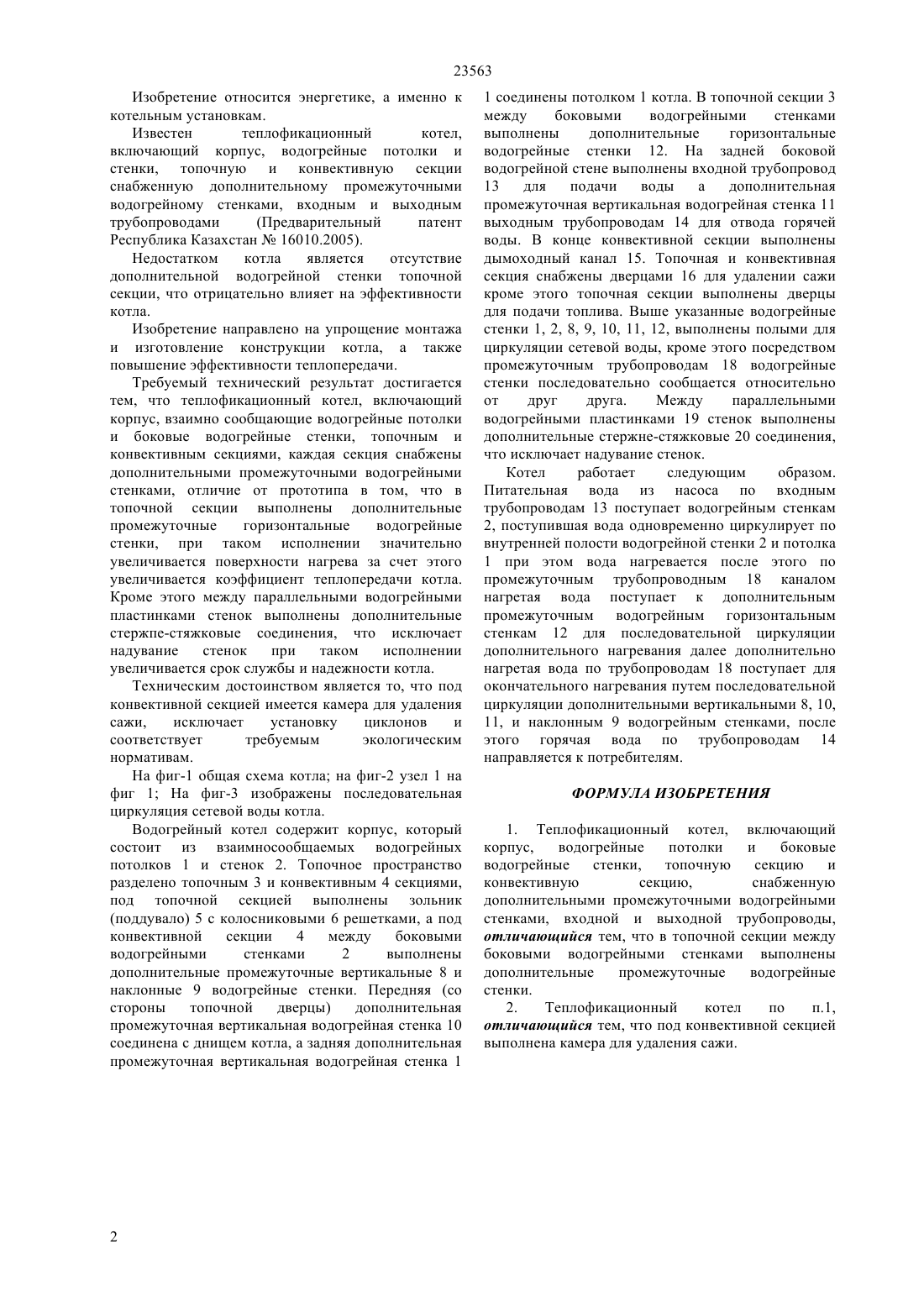

(51) 24 1/10 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ котла, а также повышение эффективности теплопередачи. Теплофикационный котел содержит корпус, состоящий из водогрейных потолков со стенками, топочным и конвекционными секциями,входным и выходным трубопроводами. В конвективной и топочной секциях, между боковыми водогрейными стенками, выполнены дополнительные промежуточные водогрейные стенки. Под конвективной секцией выполнена камера для удаления сажи.(56) Предварительный патент РК 16010, 24 1/10, 2005(57) Изобретение относится к энергетике, а именно к котельным установкам. Изобретение направленно на упрощение монтажа и изготовление конструкции 23563 Изобретение относится энергетике, а именно к котельным установкам. Известен теплофикационный котел,включающий корпус, водогрейные потолки и стенки, топочную и конвективную секции снабженную дополнительному промежуточными водогрейному стенками, входным и выходным трубопроводами(Предварительный патент Республика Казахстан 16010.2005). Недостатком котла является отсутствие дополнительной водогрейной стенки топочной секции, что отрицательно влияет на эффективности котла. Изобретение направлено на упрощение монтажа и изготовление конструкции котла, а также повышение эффективности теплопередачи. Требуемый технический результат достигается тем, что теплофикационный котел, включающий корпус, взаимно сообщающие водогрейные потолки и боковые водогрейные стенки, топочным и конвективным секциями, каждая секция снабжены дополнительными промежуточными водогрейными стенками, отличие от прототипа в том, что в топочной секции выполнены дополнительные промежуточные горизонтальные водогрейные стенки, при таком исполнении значительно увеличивается поверхности нагрева за счет этого увеличивается коэффициент теплопередачи котла. Кроме этого между параллельными водогрейными пластинками стенок выполнены дополнительные стержпе-стяжковые соединения, что исключает надувание стенок при таком исполнении увеличивается срок службы и надежности котла. Техническим достоинством является то, что под конвективной секцией имеется камера для удаления сажи,исключает установку циклонов и соответствует требуемым экологическим нормативам. На фиг-1 общая схема котла на фиг-2 узел 1 на фиг 1 На фиг-3 изображены последовательная циркуляция сетевой воды котла. Водогрейный котел содержит корпус, который состоит из взаимносообщаемых водогрейных потолков 1 и стенок 2. Топочное пространство разделено топочным 3 и конвективным 4 секциями,под топочной секцией выполнены зольник(поддувало) 5 с колосниковыми 6 решетками, а под конвективной секции 4 между боковыми водогрейными стенками 2 выполнены дополнительные промежуточные вертикальные 8 и наклонные 9 водогрейные стенки. Передняя (со стороны топочной дверцы) дополнительная промежуточная вертикальная водогрейная стенка 10 соединена с днищем котла, а задняя дополнительная промежуточная вертикальная водогрейная стенка 1 1 соединены потолком 1 котла. В топочной секции 3 между боковыми водогрейными стенками выполнены дополнительные горизонтальные водогрейные стенки 12. На задней боковой водогрейной стене выполнены входной трубопровод 13 для подачи воды а дополнительная промежуточная вертикальная водогрейная стенка 11 выходным трубопроводам 14 для отвода горячей воды. В конце конвективной секции выполнены дымоходный канал 15. Топочная и конвективная секция снабжены дверцами 16 для удалении сажи кроме этого топочная секции выполнены дверцы для подачи топлива. Выше указанные водогрейные стенки 1, 2, 8, 9, 10, 11, 12, выполнены полыми для циркуляции сетевой воды, кроме этого посредством промежуточным трубопроводам 18 водогрейные стенки последовательно сообщается относительно от друг друга. Между параллельными водогрейными пластинками 19 стенок выполнены дополнительные стержне-стяжковые 20 соединения,что исключает надувание стенок. Котел работает следующим образом. Питательная вода из насоса по входным трубопроводам 13 поступает водогрейным стенкам 2, поступившая вода одновременно циркулирует по внутренней полости водогрейной стенки 2 и потолка 1 при этом вода нагревается после этого по промежуточным трубопроводным 18 каналом нагретая вода поступает к дополнительным промежуточным водогрейным горизонтальным стенкам 12 для последовательной циркуляции дополнительного нагревания далее дополнительно нагретая вода по трубопроводам 18 поступает для окончательного нагревания путем последовательной циркуляции дополнительными вертикальными 8, 10,11, и наклонным 9 водогрейным стенками, после этого горячая вода по трубопроводам 14 направляется к потребителям. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Теплофикационный котел, включающий корпус,водогрейные потолки и боковые водогрейные стенки,топочную секцию и конвективную секцию,снабженную дополнительными промежуточными водогрейными стенками, входной и выходной трубопроводы,отличающийся тем, что в топочной секции между боковыми водогрейными стенками выполнены дополнительные промежуточные водогрейные стенки. 2. Теплофикационный котел по п.1,отличающийся тем, что под конвективной секцией выполнена камера для удаления сажи.
