Теплопроводное устройство ноутбоков

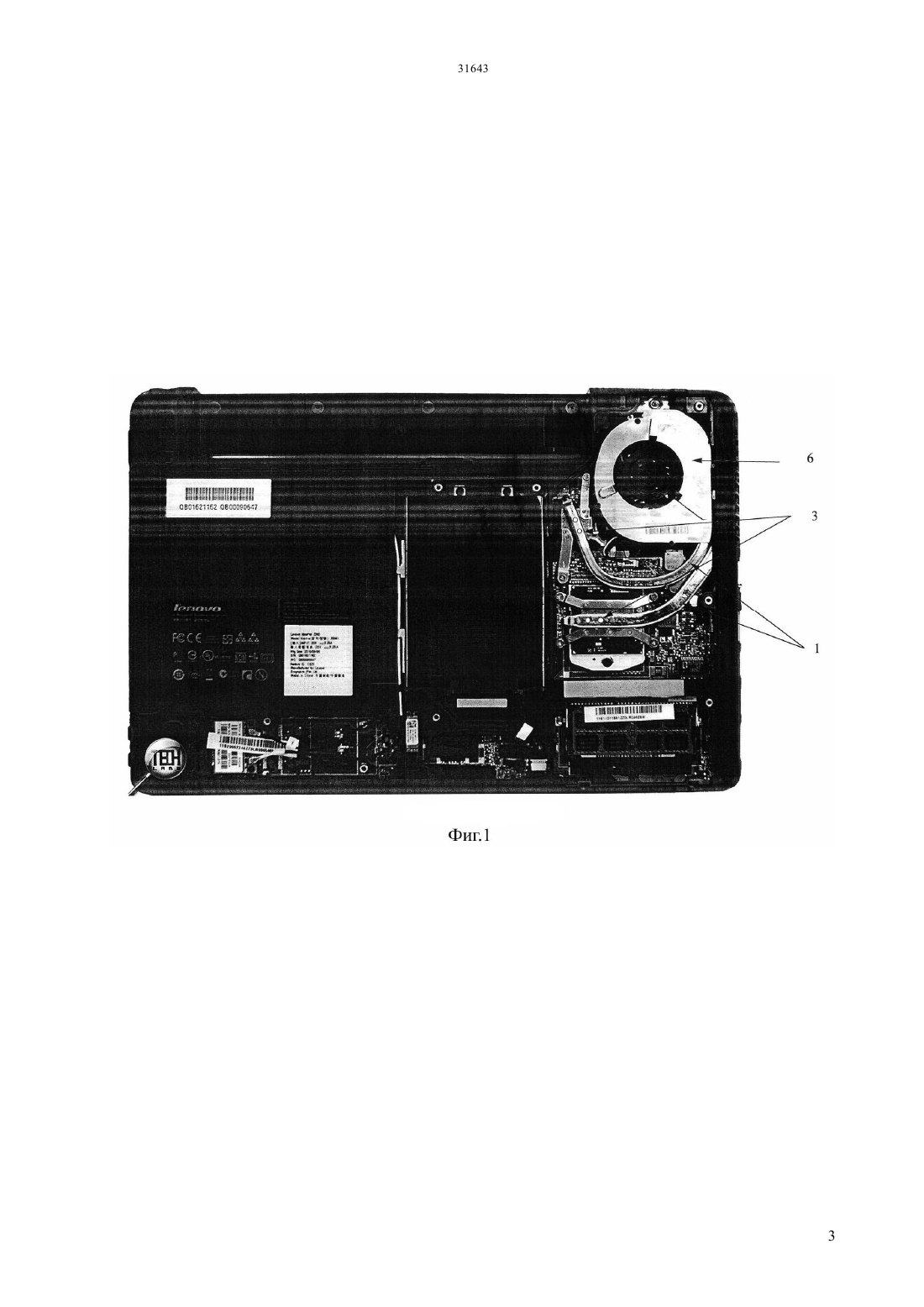

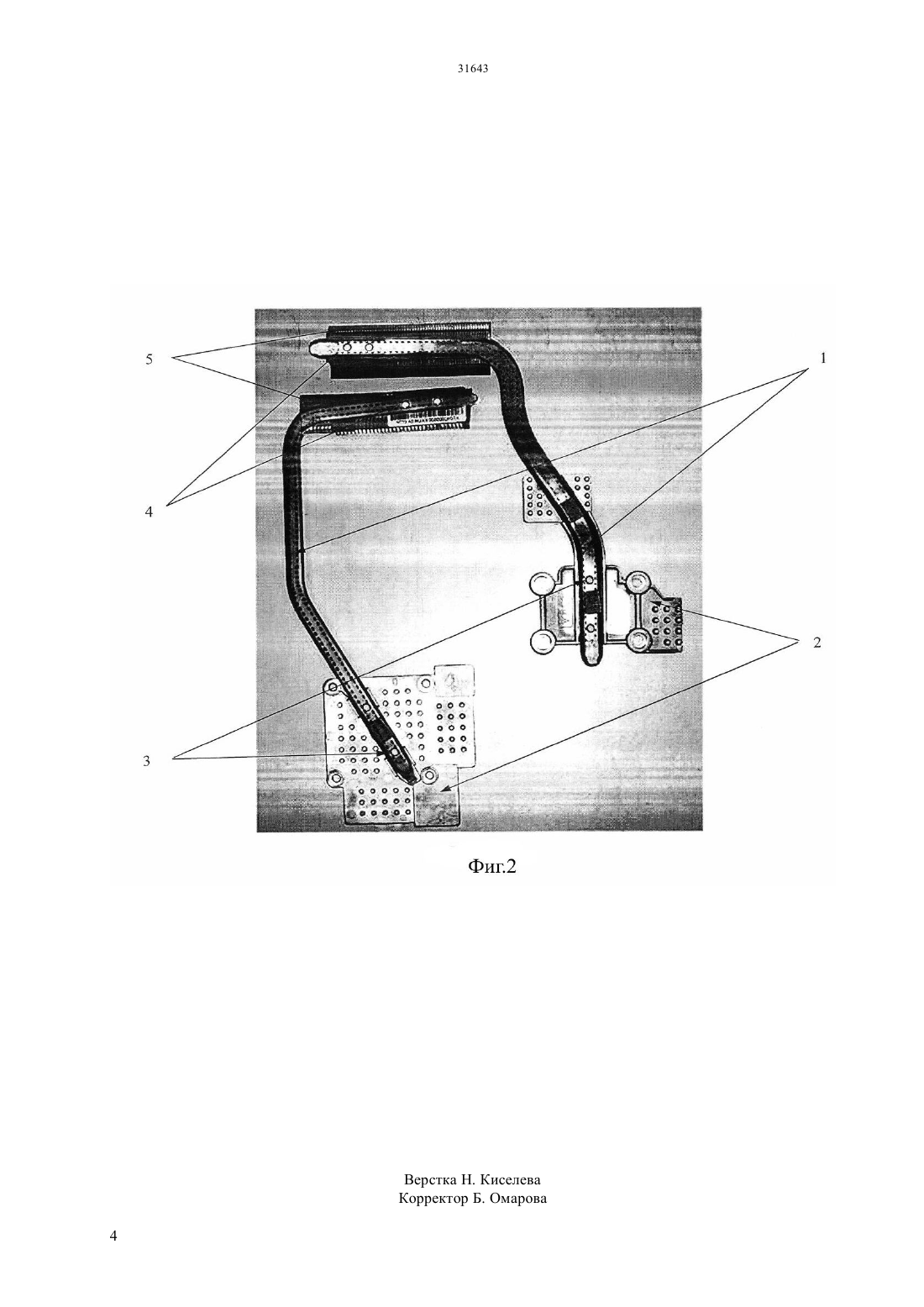

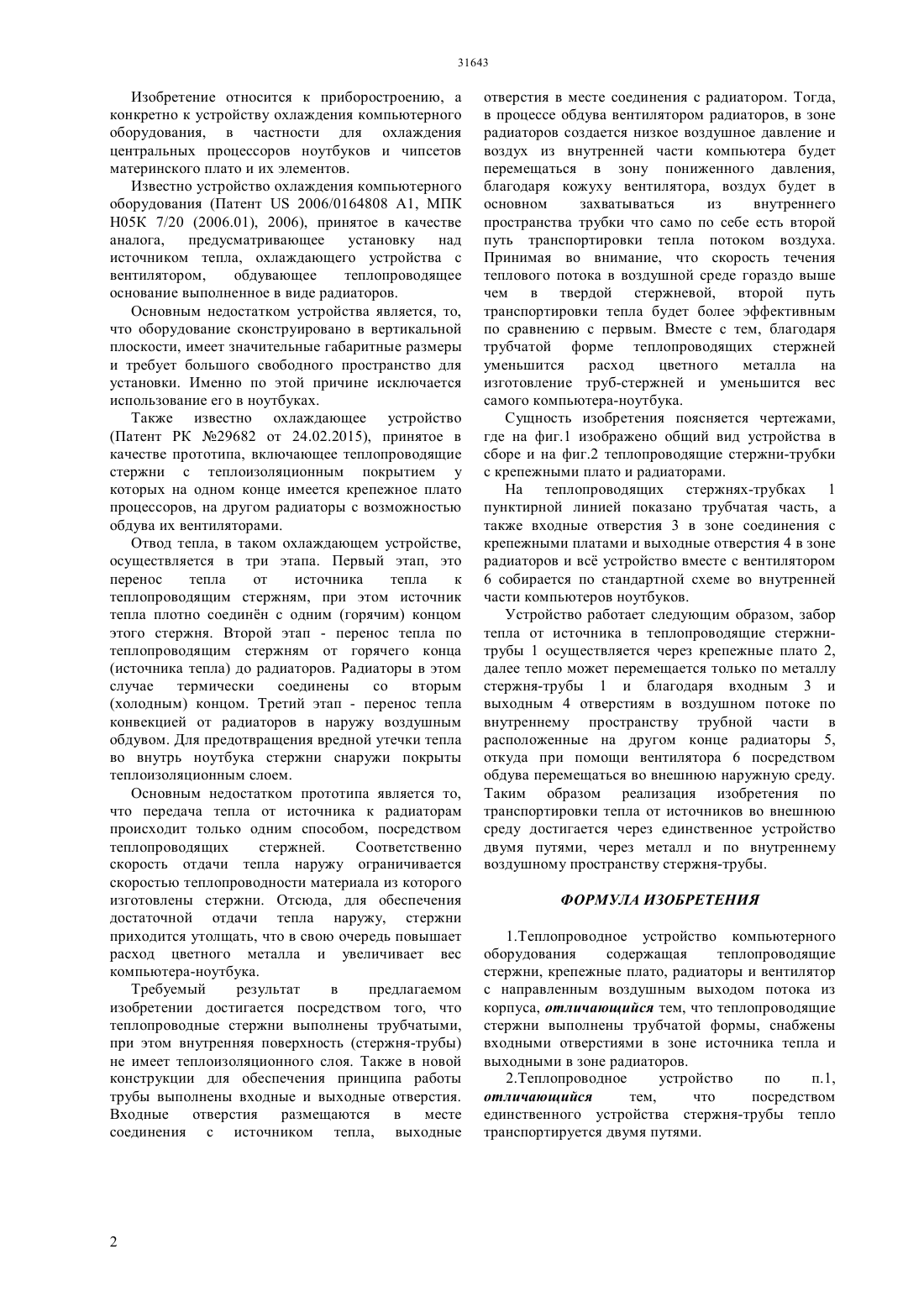

(51) 05 7/20 (2006.01) 25 9/04 (2006.01) 06 1/20 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ внутреннего пространства компьютеров во внешнюю среду. Забор тепла от источника в теплопроводящие стержни-трубы 1 осуществляется через крепежные плато 2, далее тепло может перемещается только по металлу стержня-трубы 1 и благодаря входным 3 и выходным 4 отверстиям в воздушном потоке по внутреннему пространству трубной части в расположенные на другом конце радиаторы 5,откуда при помощи вентилятора 6 посредством обдува перемещаться во внешнюю наружную среду. Таким образом реализация изобретения по транспортировки тепла от источников во внешнюю среду достигается через единственное устройство двумя путями, через металл и по внутреннему воздушному пространству стержня-трубы.(72) Сейкетов Айбек Адилевич Корвяков Валерий Анатольевич Сейкетов Адиль Жагифарович(57) Теплопроводное устройство компьютерного оборудования может быть использована в компьютерах ноутбуках и решает задачу ускоренной транспортировки избыточного тепла из Изобретение относится к приборостроению, а конкретно к устройству охлаждения компьютерного оборудования, в частности для охлаждения центральных процессоров ноутбуков и чипсетов материнского плато и их элементов. Известно устройство охлаждения компьютерного оборудования (Патент 2006/0164808 А 1, МПК Н 05 К 7/20 (2006.01), 2006), принятое в качестве аналога,предусматривающее установку над источником тепла, охлаждающего устройства с вентилятором,обдувающее теплопроводящее основание выполненное в виде радиаторов. Основным недостатком устройства является, то,что оборудование сконструировано в вертикальной плоскости, имеет значительные габаритные размеры и требует большого свободного пространство для установки. Именно по этой причине исключается использование его в ноутбуках. Также известно охлаждающее устройство(Патент РК 29682 от 24.02.2015), принятое в качестве прототипа, включающее теплопроводящие стержни с теплоизоляционным покрытием у которых на одном конце имеется крепежное плато процессоров, на другом радиаторы с возможностью обдува их вентиляторами. Отвод тепла, в таком охлаждающем устройстве,осуществляется в три этапа. Первый этап, это перенос тепла от источника тепла к теплопроводящим стержням, при этом источник тепла плотно соединн с одним (горячим) концом этого стержня. Второй этап - перенос тепла по теплопроводящим стержням от горячего конца(источника тепла) до радиаторов. Радиаторы в этом случае термически соединены со вторым(холодным) концом. Третий этап - перенос тепла конвекцией от радиаторов в наружу воздушным обдувом. Для предотвращения вредной утечки тепла во внутрь ноутбука стержни снаружи покрыты теплоизоляционным слоем. Основным недостатком прототипа является то,что передача тепла от источника к радиаторам происходит только одним способом, посредством теплопроводящих стержней. Соответственно скорость отдачи тепла наружу ограничивается скоростью теплопроводности материала из которого изготовлены стержни. Отсюда, для обеспечения достаточной отдачи тепла наружу, стержни приходится утолщать, что в свою очередь повышает расход цветного металла и увеличивает вес компьютера-ноутбука. Требуемый результат в предлагаемом изобретении достигается посредством того, что теплопроводные стержни выполнены трубчатыми,при этом внутренняя поверхность (стержня-трубы) не имеет теплоизоляционного слоя. Также в новой конструкции для обеспечения принципа работы трубы выполнены входные и выходные отверстия. Входные отверстия размещаются в месте соединения с источником тепла, выходные отверстия в месте соединения с радиатором. Тогда,в процессе обдува вентилятором радиаторов, в зоне радиаторов создается низкое воздушное давление и воздух из внутренней части компьютера будет перемещаться в зону пониженного давления,благодаря кожуху вентилятора, воздух будет в основном захватываться из внутреннего пространства трубки что само по себе есть второй путь транспортировки тепла потоком воздуха. Принимая во внимание, что скорость течения теплового потока в воздушной среде гораздо выше чем в твердой стержневой, второй путь транспортировки тепла будет более эффективным по сравнению с первым. Вместе с тем, благодаря трубчатой форме теплопроводящих стержней уменьшится расход цветного металла на изготовление труб-стержней и уменьшится вес самого компьютера-ноутбука. Сущность изобретения поясняется чертежами,где на фиг.1 изображено общий вид устройства в сборе и на фиг.2 теплопроводящие стержни-трубки с крепежными плато и радиаторами. На теплопроводящих стержнях-трубках 1 пунктирной линией показано трубчатая часть, а также входные отверстия 3 в зоне соединения с крепежными платами и выходные отверстия 4 в зоне радиаторов и вс устройство вместе с вентилятором 6 собирается по стандартной схеме во внутренней части компьютеров ноутбуков. Устройство работает следующим образом, забор тепла от источника в теплопроводящие стержнитрубы 1 осуществляется через крепежные плато 2,далее тепло может перемещается только по металлу стержня-трубы 1 и благодаря входным 3 и выходным 4 отверстиям в воздушном потоке по внутреннему пространству трубной части в расположенные на другом конце радиаторы 5,откуда при помощи вентилятора 6 посредством обдува перемещаться во внешнюю наружную среду. Таким образом реализация изобретения по транспортировки тепла от источников во внешнюю среду достигается через единственное устройство двумя путями, через металл и по внутреннему воздушному пространству стержня-трубы. ФОРМУЛА ИЗОБРЕТЕНИЯ 1.Теплопроводное устройство компьютерного оборудования содержащая теплопроводящие стержни, крепежные плато, радиаторы и вентилятор с направленным воздушным выходом потока из корпуса, отличающийся тем, что теплопроводящие стержни выполнены трубчатой формы, снабжены входными отверстиями в зоне источника тепла и выходными в зоне радиаторов. 2.Теплопроводное устройство по п.1,отличающийся тем,что посредством единственного устройства стержня-трубы тепло транспортируется двумя путями.
