Система охлаждения компьютерного оборудования

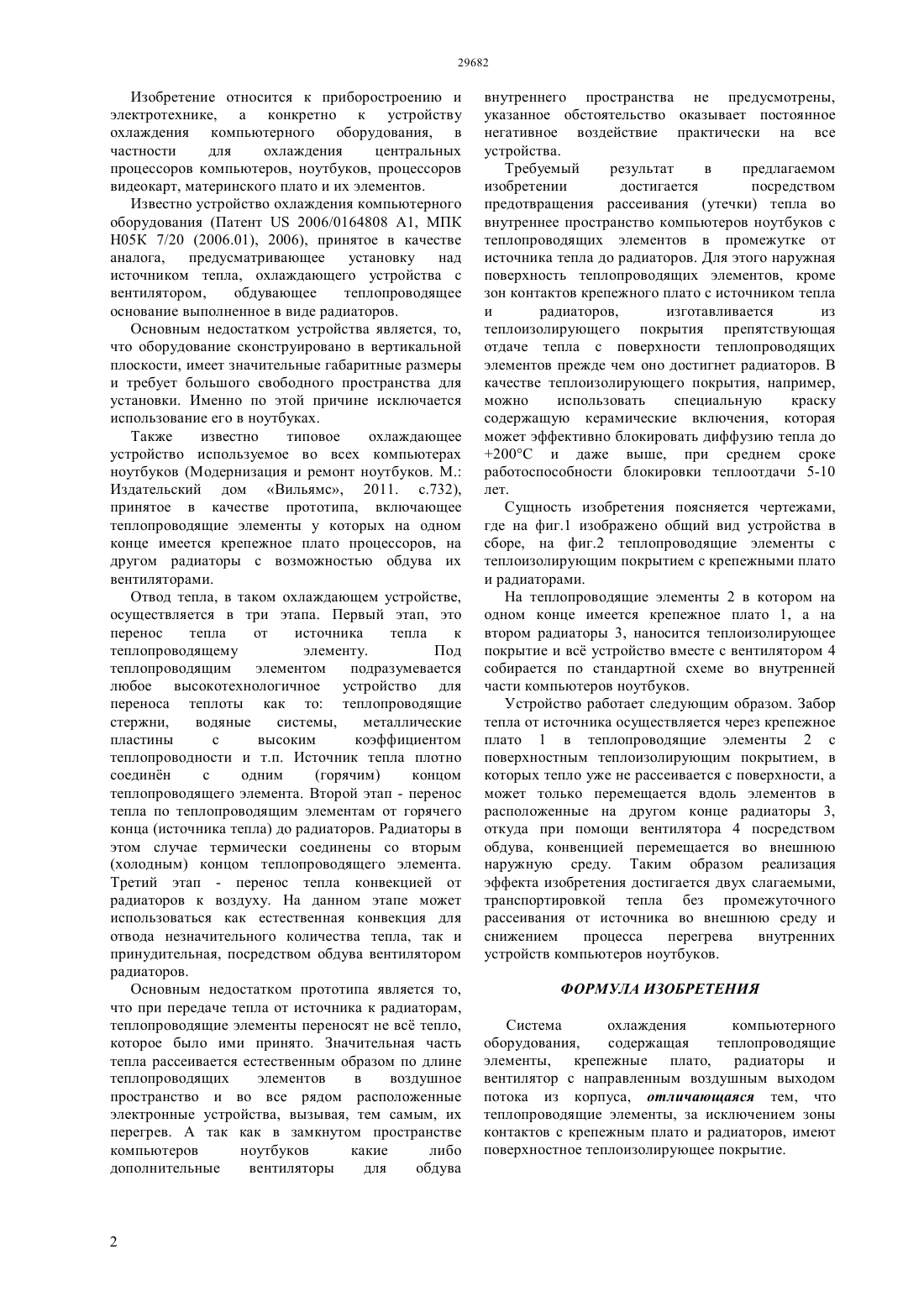

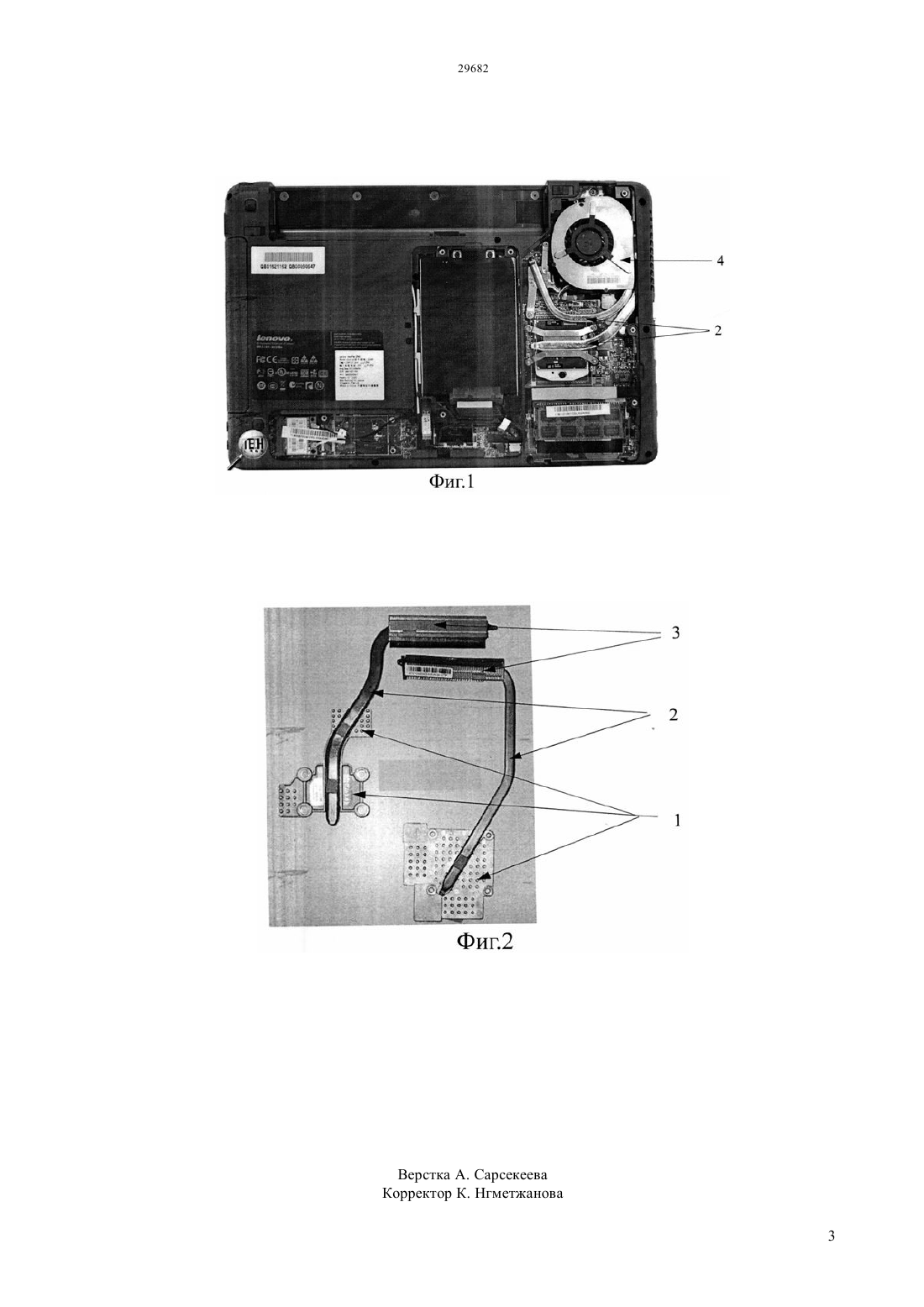

(51) 05 7/20 (2006.01) 06 1/20 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ компьютерах ноутбуках и решает задачу предотвращения передачи избыточного тепла во внутреннее пространство и на близ расположенные устройства от теплопроводящих элементов в промежутке между источником тепла и радиаторами. Забор тепла от источника осуществляется через крепежное плато 1 в теплопроводящие элементы 2 с теплоизолирующим покрытием, в которых тепло не рассеивается с поверхности, а может только перемещается вдоль элементов в расположенные на другом конце радиаторы 3, откуда при помощи вентилятора 4 посредством обдува, благодаря конвенции перемещается во внешнюю наружную среду. Таким образом реализация эффекта изобретения достигается двух слагаемыми,транспортировкой тепла без промежуточного рассеивания от источника во внешнюю среду и снижением процесса перегрева внутренних устройств компьютеров ноутбуков.(72) Сейкетов Адиль Жагифарович Бакибаев Тимур Ибрайханович(73) Дочернее государственное предприятие на праве хозяйственного ведения Научноисследовательский институт математики и механики Республиканского государственного предприятия на праве хозяйственного ведения Казахский национальный университет им. альФараби Министерства образования и науки Республики Казахстан(54) СИСТЕМА ОХЛАЖДЕНИЯ КОМПЬЮТЕРНОГО ОБОРУДОВАНИЯ(57) Система охлаждения компьютерного оборудования может быть использована в Изобретение относится к приборостроению и электротехнике, а конкретно к устройству охлаждения компьютерного оборудования, в частности для охлаждения центральных процессоров компьютеров, ноутбуков, процессоров видеокарт, материнского плато и их элементов. Известно устройство охлаждения компьютерного оборудования (Патент 2006/0164808 А 1, МПК Н 05 К 7/20 (2006.01), 2006), принятое в качестве аналога,предусматривающее установку над источником тепла, охлаждающего устройства с вентилятором,обдувающее теплопроводящее основание выполненное в виде радиаторов. Основным недостатком устройства является, то,что оборудование сконструировано в вертикальной плоскости, имеет значительные габаритные размеры и требует большого свободного пространства для установки. Именно по этой причине исключается использование его в ноутбуках. Также известно типовое охлаждающее устройство используемое во всех компьютерах ноутбуков (Модернизация и ремонт ноутбуков. М. Издательский дом Вильямс, 2011. с.732),принятое в качестве прототипа, включающее теплопроводящие элементы у которых на одном конце имеется крепежное плато процессоров, на другом радиаторы с возможностью обдува их вентиляторами. Отвод тепла, в таком охлаждающем устройстве,осуществляется в три этапа. Первый этап, это перенос тепла от источника тепла к теплопроводящему элементу. Под теплопроводящим элементом подразумевается любое высокотехнологичное устройство для переноса теплоты как то теплопроводящие стержни,водяные системы,металлические пластины с высоким коэффициентом теплопроводности и т.п. Источник тепла плотно соединн с одним(горячим) концом теплопроводящего элемента. Второй этап - перенос тепла по теплопроводящим элементам от горячего конца (источника тепла) до радиаторов. Радиаторы в этом случае термически соединены со вторым(холодным) концом теплопроводящего элемента. Третий этап - перенос тепла конвекцией от радиаторов к воздуху. На данном этапе может использоваться как естественная конвекция для отвода незначительного количества тепла, так и принудительная, посредством обдува вентилятором радиаторов. Основным недостатком прототипа является то,что при передаче тепла от источника к радиаторам,теплопроводящие элементы переносят не вс тепло,которое было ими принято. Значительная часть тепла рассеивается естественным образом по длине теплопроводящих элементов в воздушное пространство и во все рядом расположенные электронные устройства, вызывая, тем самым, их перегрев. А так как в замкнутом пространстве компьютеров ноутбуков какие либо дополнительные вентиляторы для обдува внутреннего пространства не предусмотрены,указанное обстоятельство оказывает постоянное негативное воздействие практически на все устройства. Требуемый результат в предлагаемом изобретении достигается посредством предотвращения рассеивания (утечки) тепла во внутреннее пространство компьютеров ноутбуков с теплопроводящих элементов в промежутке от источника тепла до радиаторов. Для этого наружная поверхность теплопроводящих элементов, кроме зон контактов крепежного плато с источником тепла и радиаторов,изготавливается из теплоизолирующего покрытия препятствующая отдаче тепла с поверхности теплопроводящих элементов прежде чем оно достигнет радиаторов. В качестве теплоизолирующего покрытия, например,можно использовать специальную краску содержащую керамические включения, которая может эффективно блокировать диффузию тепла до 200 С и даже выше, при среднем сроке работоспособности блокировки теплоотдачи 5-10 лет. Сущность изобретения поясняется чертежами,где на фиг.1 изображено общий вид устройства в сборе, на фиг.2 теплопроводящие элементы с теплоизолирующим покрытием с крепежными плато и радиаторами. На теплопроводящие элементы 2 в котором на одном конце имеется крепежное плато 1, а на втором радиаторы 3, наносится теплоизолирующее покрытие и вс устройство вместе с вентилятором 4 собирается по стандартной схеме во внутренней части компьютеров ноутбуков. Устройство работает следующим образом. Забор тепла от источника осуществляется через крепежное плато 1 в теплопроводящие элементы 2 с поверхностным теплоизолирующим покрытием, в которых тепло уже не рассеивается с поверхности, а может только перемещается вдоль элементов в расположенные на другом конце радиаторы 3,откуда при помощи вентилятора 4 посредством обдува, конвенцией перемещается во внешнюю наружную среду. Таким образом реализация эффекта изобретения достигается двух слагаемыми,транспортировкой тепла без промежуточного рассеивания от источника во внешнюю среду и снижением процесса перегрева внутренних устройств компьютеров ноутбуков. ФОРМУЛА ИЗОБРЕТЕНИЯ Система охлаждения компьютерного оборудования,содержащая теплопроводящие элементы, крепежные плато, радиаторы и вентилятор с направленным воздушным выходом потока из корпуса, отличающаяся тем, что теплопроводящие элементы, за исключением зоны контактов с крепежным плато и радиаторов, имеют поверхностное теплоизолирующее покрытие.
