Устройство для удаления мульчирующей пленки

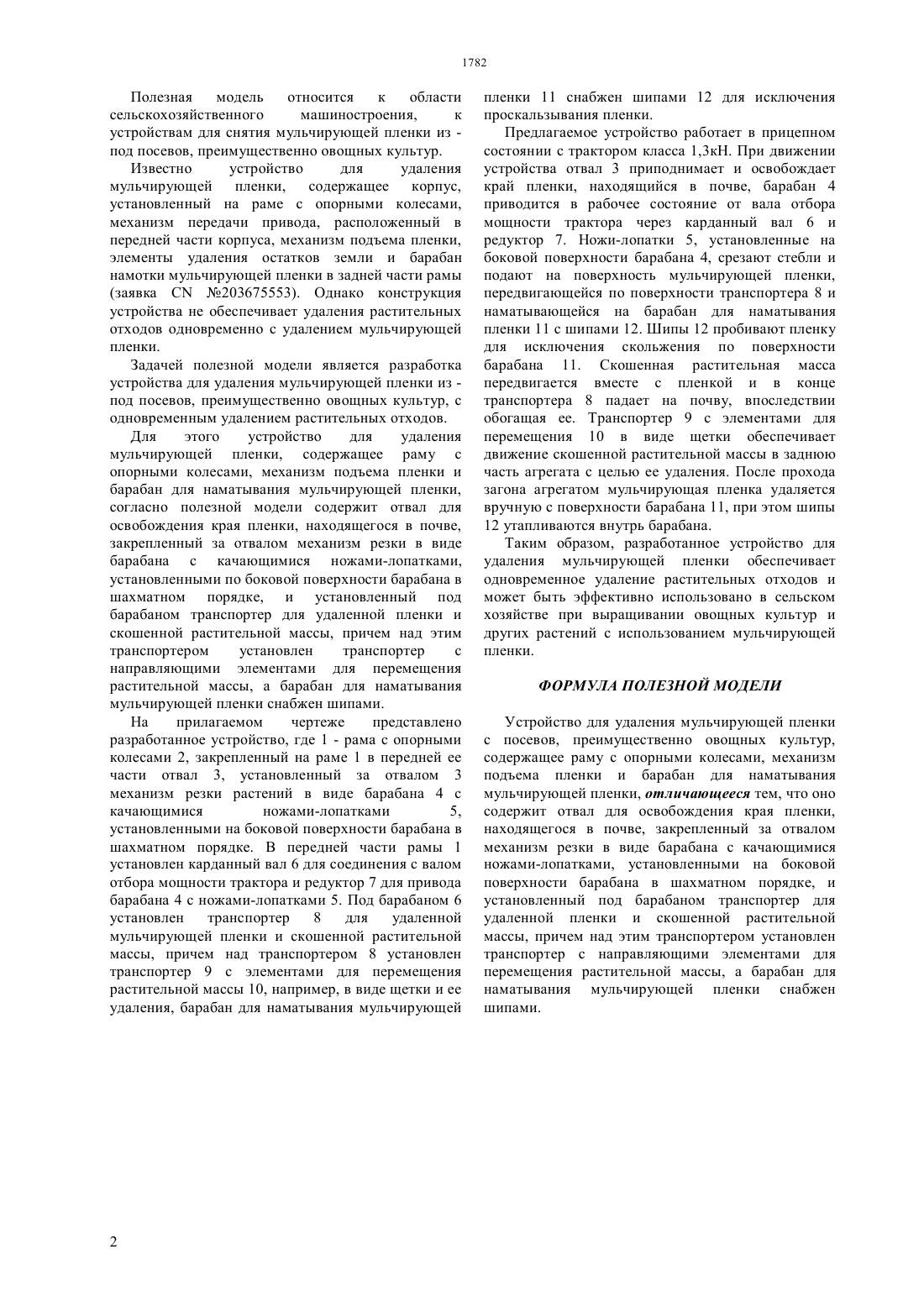

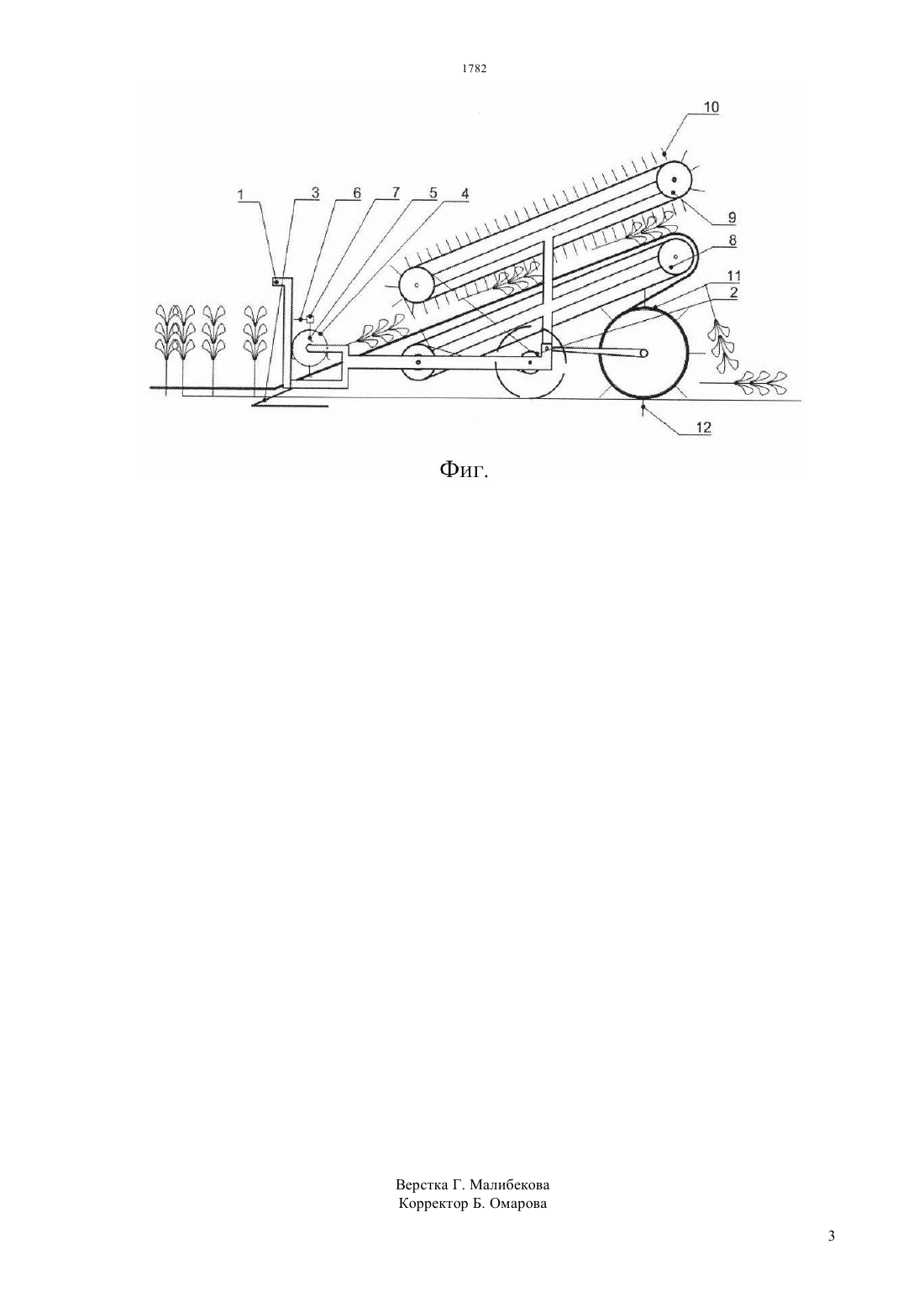

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ Устройство для удаления мульчирующей пленки из - под посевов, содержащее раму с опорными колесами, механизм подъема пленки и барабан для наматывания мульчирующей пленки, согласно полезной модели содержит отвал для освобождения края пленки, находящегося в почве, закрепленный за отвалом механизм резки в виде барабана с качающимися ножами- лопатками, установленными по боковой поверхности барабана в шахматном порядке, и установленный под барабаном транспортер для удаленной пленки и скошенной растительной массы,причем над этим транспортером установлен транспортер с направляющими элементами для перемещения растительной массы, а барабан для наматывания мульчирующей пленки снабжен шипами. Разработанное устройство для удаления мульчирующей пленки обеспечивает одновременное удаление растительных отходов и может быть эффективно использовано в сельском хозяйстве при выращивании овощных культур и других растений с использованием мульчирующей пленки.(72) Хазимов Марат ЖалеловичГанеш Чандра БораХазимов Канат МухатовичУлтанова Инкар БолатовнаСапарбаев Ержигит ТажибековичАбдильдин Нурлан Кенесбекович Урмашев Байдаулет Амантаевич(73) Республиканское государственное предприятие на праве хозяйственного ведения Казахский национальный аграрный университет Министерства сельского хозяйства Республики Казахстан(54) УСТРОЙСТВО ДЛЯ УДАЛЕНИЯ МУЛЬЧИРУЮЩЕЙ ПЛЕНКИ(57) Полезная модель относится к области сельскохозяйственного машино-строения,к устройствам для снятия мульчирующей пленки изпод посевов, преимущественно овощных культур. Полезная модель относится к области сельскохозяйственного машиностроения,к устройствам для снятия мульчирующей пленки из под посевов, преимущественно овощных культур. Известно устройство для удаления мульчирующей пленки, содержащее корпус,установленный на раме с опорными колесами,механизм передачи привода, расположенный в передней части корпуса, механизм подъема пленки,элементы удаления остатков земли и барабан намотки мульчирующей пленки в задней части рамы(заявка 203675553). Однако конструкция устройства не обеспечивает удаления растительных отходов одновременно с удалением мульчирующей пленки. Задачей полезной модели является разработка устройства для удаления мульчирующей пленки из под посевов, преимущественно овощных культур, с одновременным удалением растительных отходов. Для этого устройство для удаления мульчирующей пленки, содержащее раму с опорными колесами, механизм подъема пленки и барабан для наматывания мульчирующей пленки,согласно полезной модели содержит отвал для освобождения края пленки, находящегося в почве,закрепленный за отвалом механизм резки в виде барабана с качающимися ножами-лопатками,установленными по боковой поверхности барабана в шахматном порядке, и установленный под барабаном транспортер для удаленной пленки и скошенной растительной массы, причем над этим транспортером установлен транспортер с направляющими элементами для перемещения растительной массы, а барабан для наматывания мульчирующей пленки снабжен шипами. На прилагаемом чертеже представлено разработанное устройство, где 1 - рама с опорными колесами 2, закрепленный на раме 1 в передней ее части отвал 3, установленный за отвалом 3 механизм резки растений в виде барабана 4 с качающимися ножами-лопатками 5,установленными на боковой поверхности барабана в шахматном порядке. В передней части рамы 1 установлен карданный вал 6 для соединения с валом отбора мощности трактора и редуктор 7 для привода барабана 4 с ножами-лопатками 5. Под барабаном 6 установлен транспортер 8 для удаленной мульчирующей пленки и скошенной растительной массы, причем над транспортером 8 установлен транспортер 9 с элементами для перемещения растительной массы 10, например, в виде щетки и ее удаления, барабан для наматывания мульчирующей пленки 11 снабжен шипами 12 для исключения проскальзывания пленки. Предлагаемое устройство работает в прицепном состоянии с трактором класса 1,3 кН. При движении устройства отвал 3 приподнимает и освобождает край пленки, находящийся в почве, барабан 4 приводится в рабочее состояние от вала отбора мощности трактора через карданный вал 6 и редуктор 7. Ножи-лопатки 5, установленные на боковой поверхности барабана 4, срезают стебли и подают на поверхность мульчирующей пленки,передвигающейся по поверхности транспортера 8 и наматывающейся на барабан для наматывания пленки 11 с шипами 12. Шипы 12 пробивают пленку для исключения скольжения по поверхности барабана 11. Скошенная растительная масса передвигается вместе с пленкой и в конце транспортера 8 падает на почву, впоследствии обогащая ее. Транспортер 9 с элементами для перемещения 10 в виде щетки обеспечивает движение скошенной растительной массы в заднюю часть агрегата с целью ее удаления. После прохода загона агрегатом мульчирующая пленка удаляется вручную с поверхности барабана 11, при этом шипы 12 утапливаются внутрь барабана. Таким образом, разработанное устройство для удаления мульчирующей пленки обеспечивает одновременное удаление растительных отходов и может быть эффективно использовано в сельском хозяйстве при выращивании овощных культур и других растений с использованием мульчирующей пленки. ФОРМУЛА ПОЛЕЗНОЙ МОДЕЛИ Устройство для удаления мульчирующей пленки с посевов, преимущественно овощных культур,содержащее раму с опорными колесами, механизм подъема пленки и барабан для наматывания мульчирующей пленки, отличающееся тем, что оно содержит отвал для освобождения края пленки,находящегося в почве, закрепленный за отвалом механизм резки в виде барабана с качающимися ножами-лопатками, установленными на боковой поверхности барабана в шахматном порядке, и установленный под барабаном транспортер для удаленной пленки и скошенной растительной массы, причем над этим транспортером установлен транспортер с направляющими элементами для перемещения растительной массы, а барабан для наматывания мульчирующей пленки снабжен шипами.
