Сейсмоизолирующий, кинематический фундамент

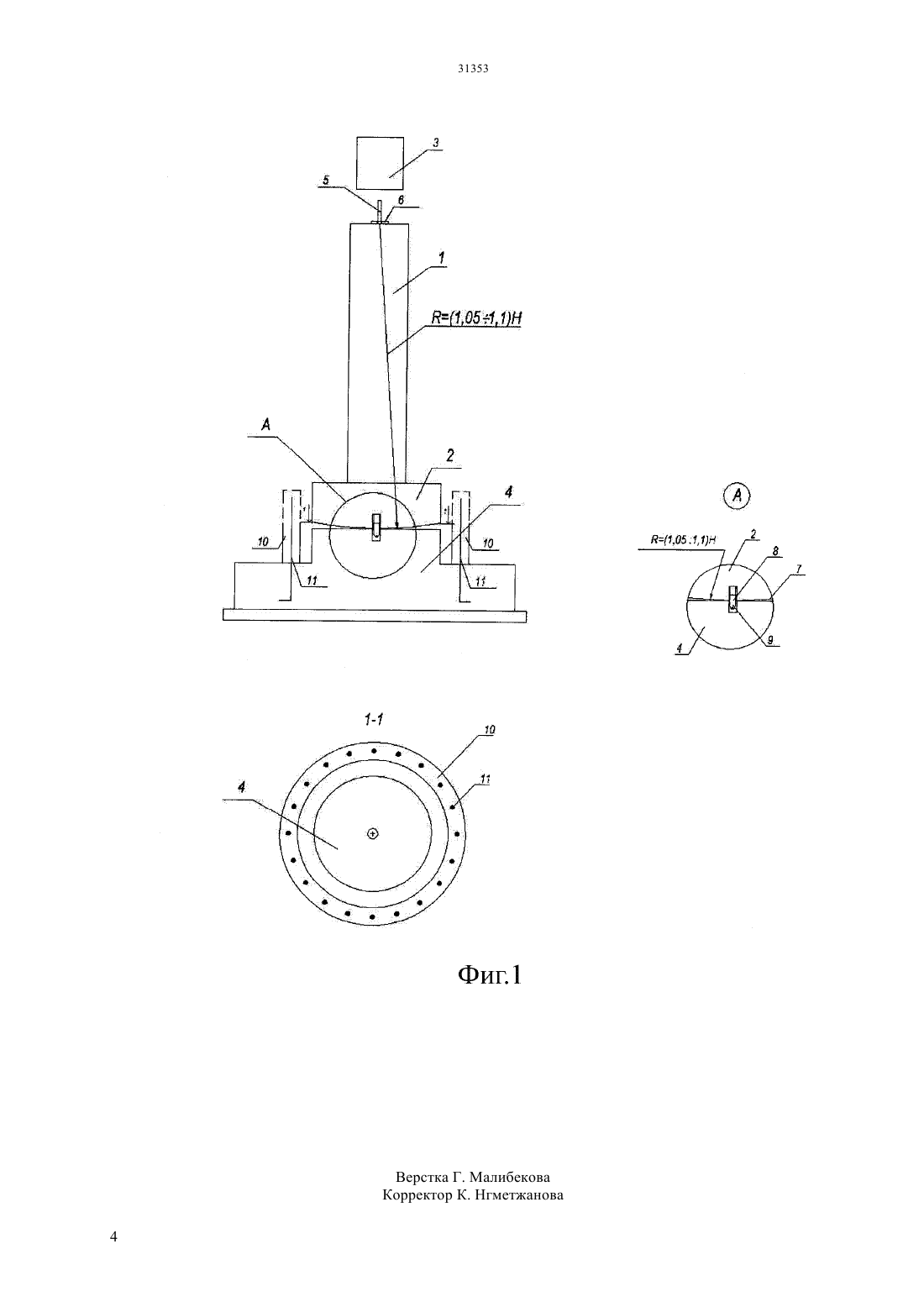

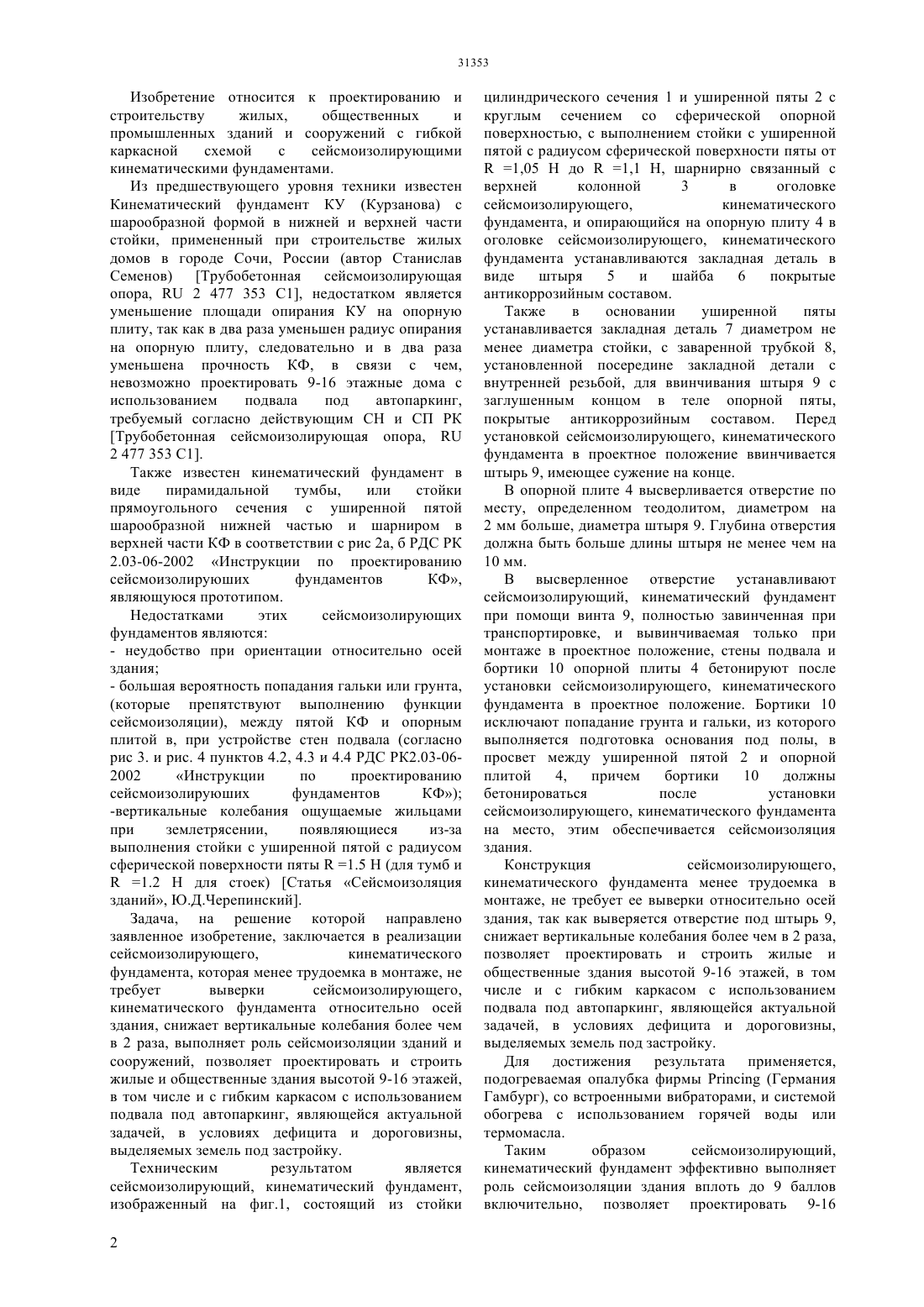

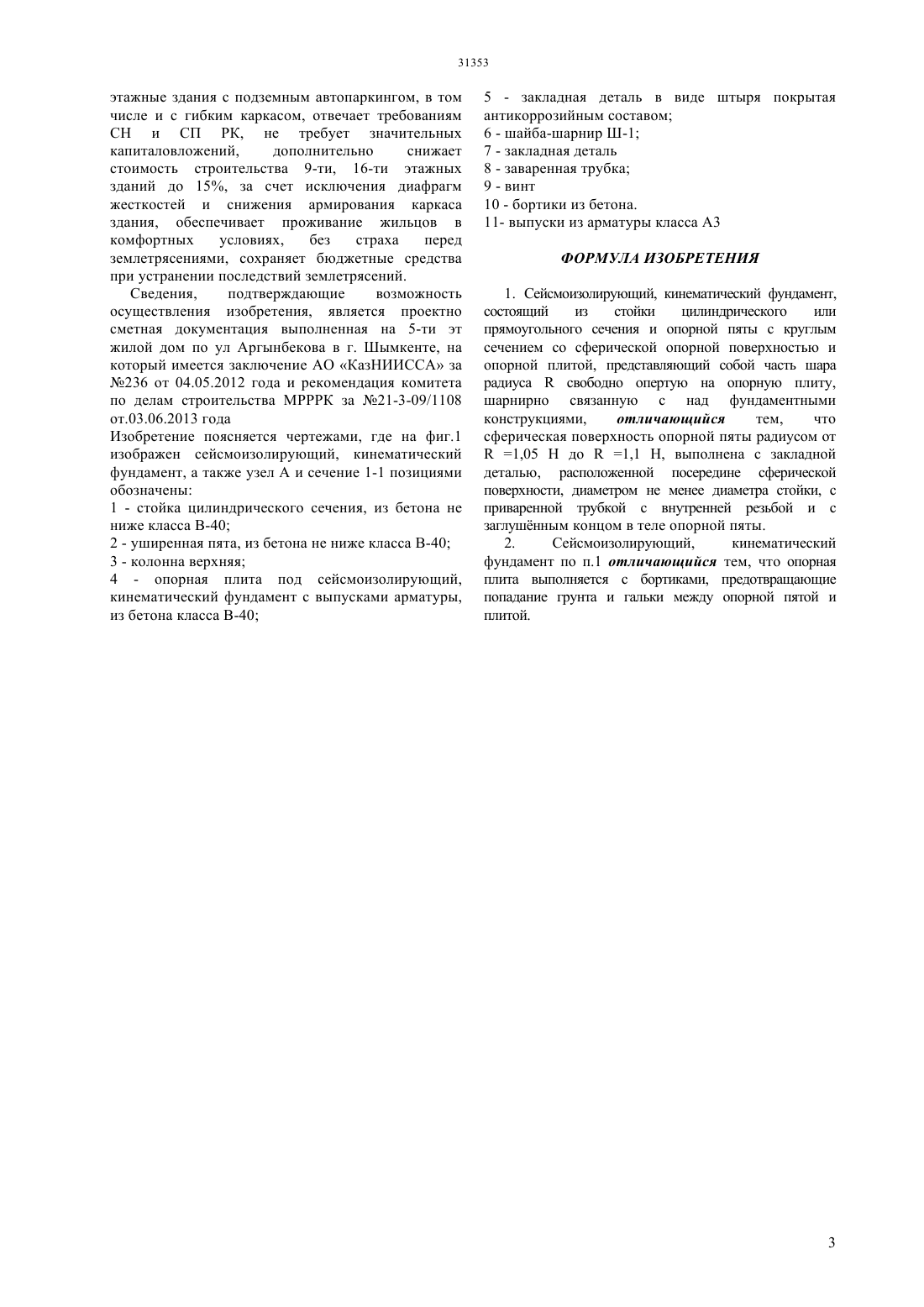

(51) 02 27/00 (2006.01) 02 27/34 (2006.01 ) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ монтаже, не требует ее выверки относительно осей здания, так, как выверяется отверстие под штырь, в которую должна устанавливаться конструкция сейсмоизолирующего кинематического фундамента при монтаже, снижает вертикальные колебания более чем в 2 раза, позволяет проектировать и строить жилые и общественные здания высотой 9-16 этажей, в том числе и с гибким каркасом с использованием подвала под автопаркинг,являющейся актуальной задачей, в условиях дефицита и дороговизны, выделяемых земель под застройку. Для достижения результата применяется,подогреваемая опалубка фирмы(Германия Гамбург), со встроенными вибраторами, и системой обогрева с использованием горячей воды или термомасла. Таким образом сейсмоизолирующего кинематического фундамента эффективно выполняет роль сейсмоизоляции здания вплоть до 9 баллов включительно, позволяет проектировать 9-16 этажные здания с подземным автопаркингом, в том числе и с гибким каркасом, отвечает требованиям СН и СП РК, не требует значительных капиталовложений,дополнительно снижает стоимость строительства 9-ти, 16-ти этажных зданий до 15, за счет исключения диафрагм жесткостей и снижения армирования каркаса здания, обеспечивает проживание жильцов в комфортных условиях,без страха перед землетрясениями,сохраняет значительные бюджетные средства при устранении последствий землетрясений.(57) Изобретение относится к проектированию и строительству жилых,общественных и промышленных зданий и сооружений с гибкой каркасной схемой с сейсмоизолирующими кинематическими фундаментами. Техническим результатом является конструкция сейсмоизолирующего кинематического фундамента,состоящая из стойки цилиндрического сечения и уширенной пяты с круглым сечением со сферической опорной поверхностью, с выполнением стойки с уширенной пятой с радиусом сферической поверхности пяты от 1,05 Н до 1,1 Н,шарнирно связанные с верхней колонной в оголовке сейсмоизолирующего кинематического фундамента,и свободно опирающиеся на опорную плиту с бортиками, предотвращающими попадание грунта и гальки между пятой сейсмоизолирующего кинематического фундамента и опорной плитой. Конструкция сейсмоизолирующего кинематического фундамента менее трудоемка в Изобретение относится к проектированию и строительству жилых,общественных и промышленных зданий и сооружений с гибкой каркасной схемой с сейсмоизолирующими кинематическими фундаментами. Из предшествующего уровня техники известен Кинематический фундамент КУ (Курзанова) с шарообразной формой в нижней и верхней части стойки, примененный при строительстве жилых домов в городе Сочи, России (автор Станислав Семенов) Трубобетонная сейсмоизолирующая опора,2 477 353 С 1, недостатком является уменьшение площади опирания КУ на опорную плиту, так как в два раза уменьшен радиус опирания на опорную плиту, следовательно и в два раза уменьшена прочность КФ, в связи с чем,невозможно проектировать 9-16 этажные дома с использованием подвала под автопаркинг,требуемый согласно действующим СН и СП РК Трубобетонная сейсмоизолирующая опора,2 477 353 С 1. Также известен кинематический фундамент в виде пирамидальной тумбы,или стойки прямоугольного сечения с уширенной пятой шарообразной нижней частью и шарниром в верхней части КФ в соответствии с рис 2 а, б РДС РК 2.03-06-2002 Инструкции по проектированию сейсмоизолируюших фундаментов КФ,являющуюся прототипом. Недостатками этих сейсмоизолирующих фундаментов являются- неудобство при ориентации относительно осей здания- большая вероятность попадания гальки или грунта,(которые препятствуют выполнению функции сейсмоизоляции), между пятой КФ и опорным плитой в, при устройстве стен подвала (согласно рис 3. и рис. 4 пунктов 4.2, 4.3 и 4.4 РДС РК 2.03-062002 Инструкции по проектированию сейсмоизолируюших фундаментов КФ)-вертикальные колебания ощущаемые жильцами при землетрясении,появляющиеся из-за выполнения стойки с уширенной пятой с радиусом сферической поверхности пяты 1.5 Н (для тумб и 1.2 Н для стоек) Статья Сейсмоизоляция зданий, Ю.Д.Черепинский. Задача, на решение которой направлено заявленное изобретение, заключается в реализации сейсмоизолирующего,кинематического фундамента, которая менее трудоемка в монтаже, не требует выверки сейсмоизолирующего,кинематического фундамента относительно осей здания, снижает вертикальные колебания более чем в 2 раза, выполняет роль сейсмоизоляции зданий и сооружений, позволяет проектировать и строить жилые и общественные здания высотой 9-16 этажей,в том числе и с гибким каркасом с использованием подвала под автопаркинг, являющейся актуальной задачей, в условиях дефицита и дороговизны,выделяемых земель под застройку. Техническим результатом является сейсмоизолирующий, кинематический фундамент,изображенный на фиг.1, состоящий из стойки 2 цилиндрического сечения 1 и уширенной пяты 2 с круглым сечением со сферической опорной поверхностью, с выполнением стойки с уширенной пятой с радиусом сферической поверхности пяты от 1,05 Н до 1,1 Н, шарнирно связанный с верхней колонной 3 в оголовке сейсмоизолирующего,кинематического фундамента, и опирающийся на опорную плиту 4 в оголовке сейсмоизолирующего, кинематического фундамента устанавливаются закладная деталь в виде штыря 5 и шайба 6 покрытые антикоррозийным составом. Также в основании уширенной пяты устанавливается закладная деталь 7 диаметром не менее диаметра стойки, с заваренной трубкой 8,установленной посередине закладной детали с внутренней резьбой, для ввинчивания штыря 9 с заглушенным концом в теле опорной пяты,покрытые антикоррозийным составом. Перед установкой сейсмоизолирующего, кинематического фундамента в проектное положение ввинчивается штырь 9, имеющее сужение на конце. В опорной плите 4 высверливается отверстие по месту, определенном теодолитом, диаметром на 2 мм больше, диаметра штыря 9. Глубина отверстия должна быть больше длины штыря не менее чем на 10 мм. В высверленное отверстие устанавливают сейсмоизолирующий, кинематический фундамент при помощи винта 9, полностью завинченная при транспортировке, и вывинчиваемая только при монтаже в проектное положение, стены подвала и бортики 10 опорной плиты 4 бетонируют после установки сейсмоизолирующего, кинематического фундамента в проектное положение. Бортики 10 исключают попадание грунта и гальки, из которого выполняется подготовка основания под полы, в просвет между уширенной пятой 2 и опорной плитой 4,причем бортики 10 должны бетонироваться после установки сейсмоизолирующего, кинематического фундамента на место, этим обеспечивается сейсмоизоляция здания. Конструкция сейсмоизолирующего,кинематического фундамента менее трудоемка в монтаже, не требует ее выверки относительно осей здания, так как выверяется отверстие под штырь 9,снижает вертикальные колебания более чем в 2 раза,позволяет проектировать и строить жилые и общественные здания высотой 9-16 этажей, в том числе и с гибким каркасом с использованием подвала под автопаркинг, являющейся актуальной задачей, в условиях дефицита и дороговизны,выделяемых земель под застройку. Для достижения результата применяется,подогреваемая опалубка фирмы(Германия Гамбург), со встроенными вибраторами, и системой обогрева с использованием горячей воды или термомасла. Таким образом сейсмоизолирующий,кинематический фундамент эффективно выполняет роль сейсмоизоляции здания вплоть до 9 баллов включительно, позволяет проектировать 9-16 этажные здания с подземным автопаркингом, в том числе и с гибким каркасом, отвечает требованиям СН и СП РК, не требует значительных капиталовложений,дополнительно снижает стоимость строительства 9-ти, 16-ти этажных зданий до 15, за счет исключения диафрагм жесткостей и снижения армирования каркаса здания, обеспечивает проживание жильцов в комфортных условиях,без страха перед землетрясениями, сохраняет бюджетные средства при устранении последствий землетрясений. Сведения,подтверждающие возможность осуществления изобретения, является проектно сметная документация выполненная на 5-ти эт жилой дом по ул Аргынбекова в г. Шымкенте, на который имеется заключение АО КазНИИССА за 236 от 04.05.2012 года и рекомендация комитета по делам строительства МРРРК за 21-3-09/1108 от.03.06.2013 года Изобретение поясняется чертежами, где на фиг.1 изображен сейсмоизолирующий, кинематический фундамент, а также узел А и сечение 1-1 позициями обозначены 1 - стойка цилиндрического сечения, из бетона не ниже класса В-40 2 - уширенная пята, из бетона не ниже класса В-40 3 - колонна верхняя 4 - опорная плита под сейсмоизолирующий,кинематический фундамент с выпусками арматуры,из бетона класса В-40 5 - закладная деталь в виде штыря покрытая антикоррозийным составом 6 - шайба-шарнир Ш-1 7 - закладная деталь 8 - заваренная трубка 9 - винт 10 - бортики из бетона. 11- выпуски из арматуры класса А 3 ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Сейсмоизолирующий, кинематический фундамент,состоящий из стойки цилиндрического или прямоугольного сечения и опорной пяты с круглым сечением со сферической опорной поверхностью и опорной плитой, представляющий собой часть шара радиусасвободно опертую на опорную плиту,шарнирно связанную с над фундаментными конструкциями,отличающийся тем,что сферическая поверхность опорной пяты радиусом от 1,05 Н до 1,1 Н, выполнена с закладной деталью, расположенной посередине сферической поверхности, диаметром не менее диаметра стойки, с приваренной трубкой с внутренней резьбой и с заглушнным концом в теле опорной пяты. 2. Сейсмоизолирующий,кинематический фундамент по п.1 отличающийся тем, что опорная плита выполняется с бортиками, предотвращающие попадание грунта и гальки между опорной пятой и плитой.
