Самодвижущееся подводное боевое судно

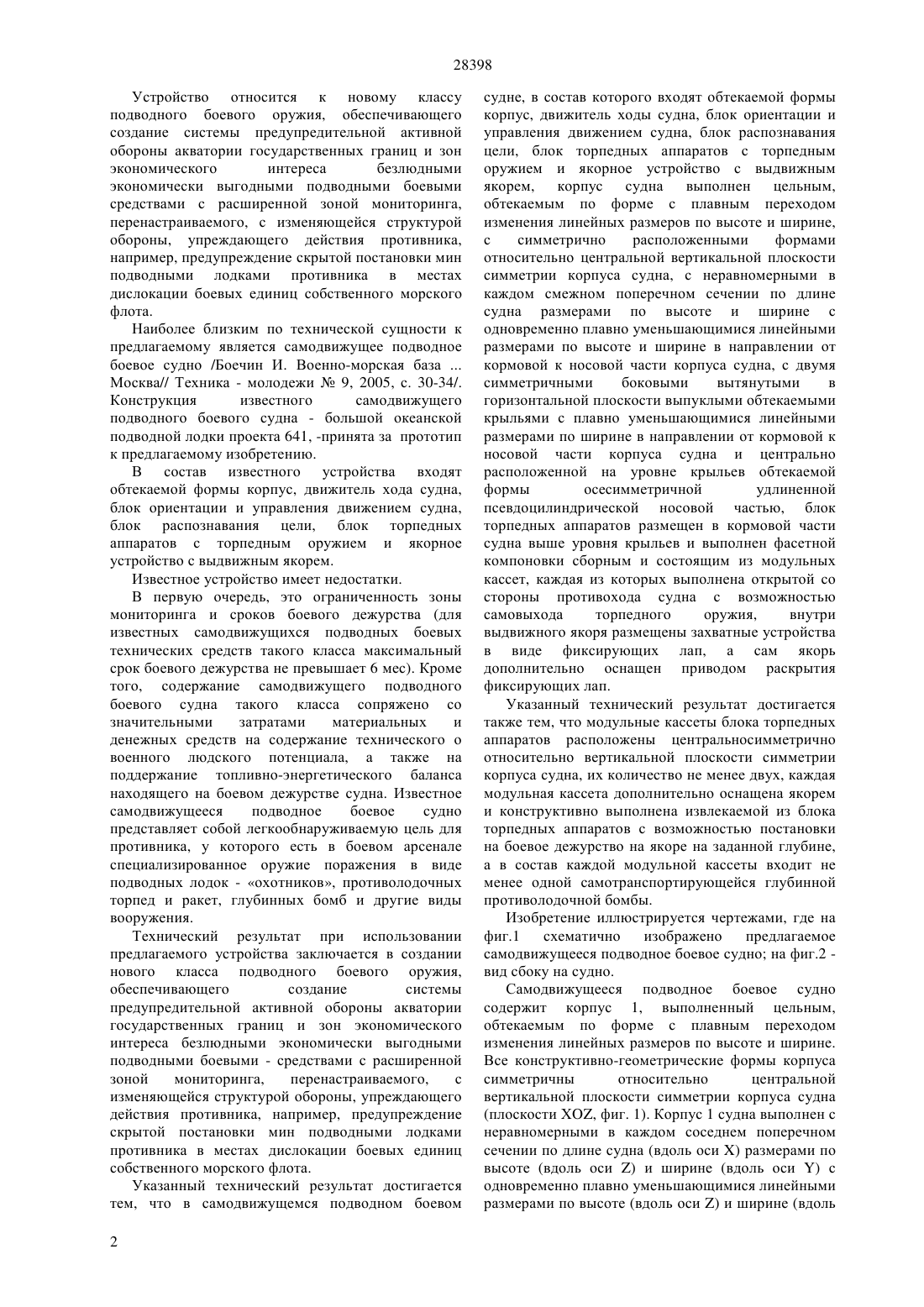

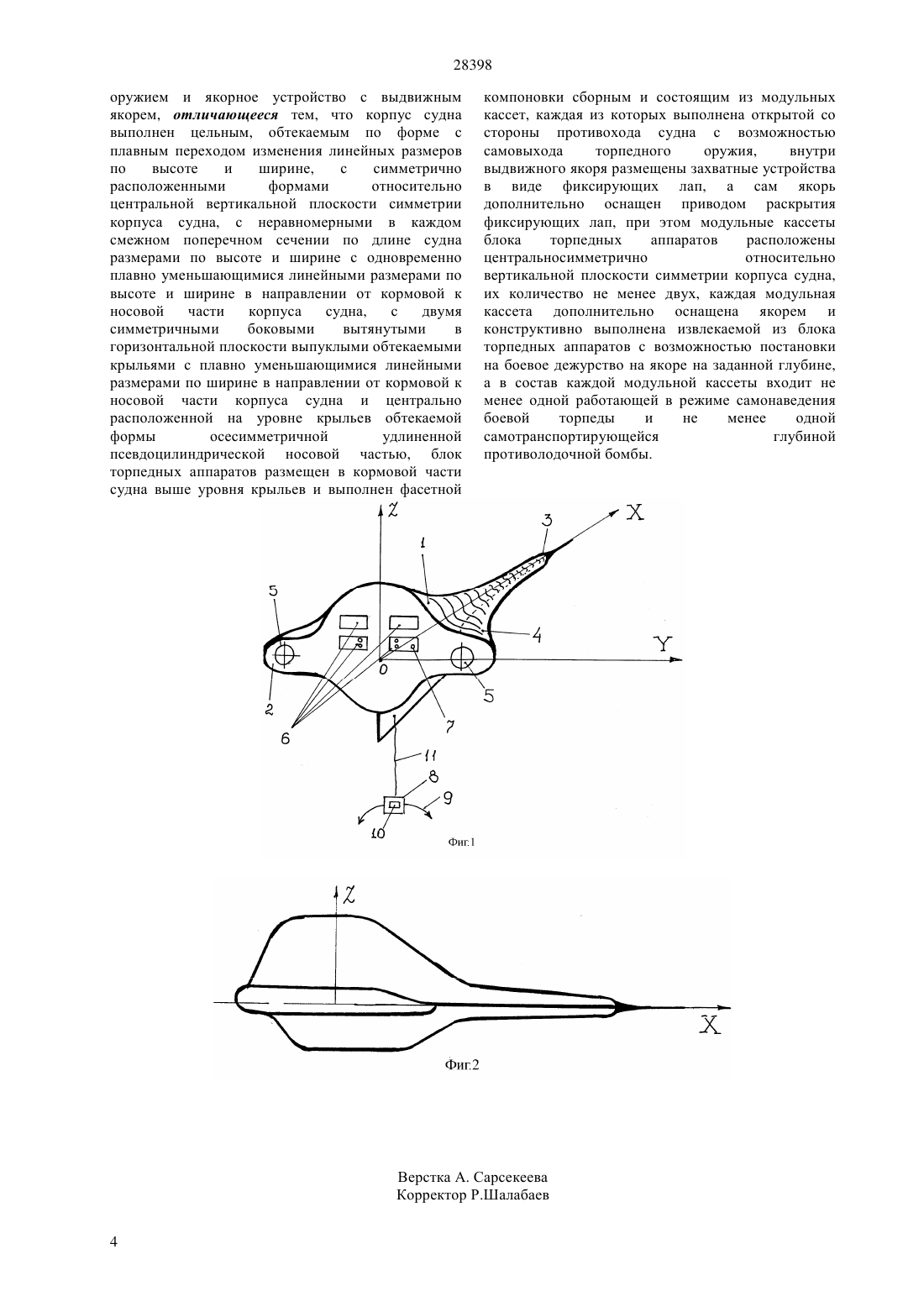

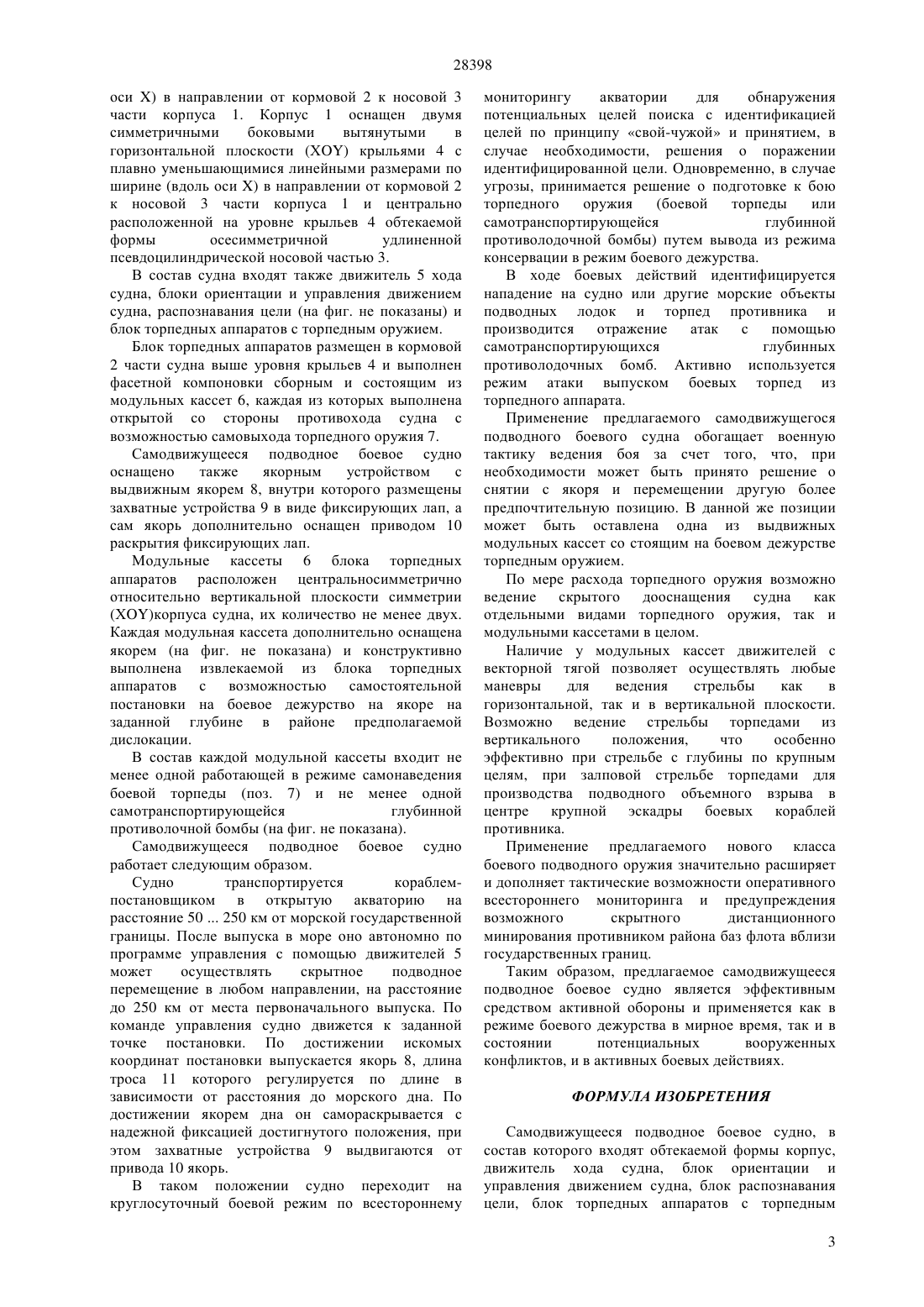

(51) 63 3/13 (2006.01) 63 8/00 (2006.01) 63 8/28 (2006.01) 42 19/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ПАТЕНТУ изменяющейся структурой обороны, упреждающего действия противника, например, предупреждение скрытой постановки мин подводными лодками противника в местах дислокации боевых единиц собственного морского флота. Корпус судна выполнен цельным, обтекаемым по форме с плавным переходом изменения линейных размеров по высоте и ширине, с симметрично расположенными формами относительно центральной вертикальной плоскости симметрии корпуса судна, с неравномерными в каждом смежном поперечном сечении по длине судна размерами по высоте и ширине с одновременно плавно уменьшающимися линейными размерами по высоте и ширине в направлении от кормовой к носовой части корпуса судна,с двумя симметричными боковыми вытянутыми в горизонтальной плоскости выпуклыми обтекаемыми крыльями с плавно уменьшающимися линейными размерами по ширине в направлении от кормовой к носовой части корпуса судна и центрально расположенной на уровне крыльев обтекаемой формы осесимметричной удлиненной псевдоцилиндрической носовой частью, блок торпедных аппаратов размещен в кормовой части судна выше уровня крыльев и выполнен фасетной компоновки сборным и состоящим из модульных кассет, каждая из которых выполнена открытой со стороны противохода судна с возможностью самовыхода торпедного оружия,внутри выдвижного якоря размещены захватные устройства в виде фиксирующих лап, а сам якорь дополнительно оснащен приводом раскрытия фиксирующих лап.(54) САМОДВИЖУЩЕЕСЯ ПОДВОДНОЕ БОЕВОЕ СУДНО(57) Заявляемое устройство относится к новому классу подводного боевого оружия, обеспечивающего создание системы предупредительной активной обороны акватории государственных границ и зон экономического интереса безлюдными экономически выгодными подводными боевыми средствами с расширенной зоной мониторинга,перенастраиваемого, с изменяющейся структурой обороны, упреждающего действия противника,например, предупреждение скрытой постановки мин подводными лодками противника в местах дислокации боевых единиц собственного морского флота. Технический результат при использовании предлагаемого устройства заключается в создании нового класса подводного боевого оружия,обеспечивающего создание системы предупредительной активной обороны акватории государственных границ и зон экономического интереса безлюдными экономически выгодными подводными боевыми средствами с расширенной зоной мониторинга,перенастраиваемого,с 28398 Устройство относится к новому классу подводного боевого оружия, обеспечивающего создание системы предупредительной активной обороны акватории государственных границ и зон экономического интереса безлюдными экономически выгодными подводными боевыми средствами с расширенной зоной мониторинга,перенастраиваемого, с изменяющейся структурой обороны, упреждающего действия противника,например, предупреждение скрытой постановки мин подводными лодками противника в местах дислокации боевых единиц собственного морского флота. Наиболее близким по технической сущности к предлагаемому является самодвижущее подводное боевое судно /Боечин И. Военно-морская базаМосква// Техника - молодежи 9, 2005, с. 30-34/. Конструкция известного самодвижущего подводного боевого судна - большой океанской подводной лодки проекта 641, -принята за прототип к предлагаемому изобретению. В состав известного устройства входят обтекаемой формы корпус, движитель хода судна,блок ориентации и управления движением судна,блок распознавания цели, блок торпедных аппаратов с торпедным оружием и якорное устройство с выдвижным якорем. Известное устройство имеет недостатки. В первую очередь, это ограниченность зоны мониторинга и сроков боевого дежурства (для известных самодвижущихся подводных боевых технических средств такого класса максимальный срок боевого дежурства не превышает 6 мес). Кроме того, содержание самодвижущего подводного боевого судна такого класса сопряжено со значительными затратами материальных и денежных средств на содержание технического о военного людского потенциала, а также на поддержание топливно-энергетического баланса находящего на боевом дежурстве судна. Известное самодвижущееся подводное боевое судно представляет собой легкообнаруживаемую цель для противника, у которого есть в боевом арсенале специализированное оружие поражения в виде подводных лодок - охотников, противолодочных торпед и ракет, глубинных бомб и другие виды вооружения. Технический результат при использовании предлагаемого устройства заключается в создании нового класса подводного боевого оружия,обеспечивающего создание системы предупредительной активной обороны акватории государственных границ и зон экономического интереса безлюдными экономически выгодными подводными боевыми - средствами с расширенной зоной мониторинга,перенастраиваемого,с изменяющейся структурой обороны, упреждающего действия противника, например, предупреждение скрытой постановки мин подводными лодками противника в местах дислокации боевых единиц собственного морского флота. Указанный технический результат достигается тем, что в самодвижущемся подводном боевом 2 судне, в состав которого входят обтекаемой формы корпус, движитель ходы судна, блок ориентации и управления движением судна, блок распознавания цели, блок торпедных аппаратов с торпедным оружием и якорное устройство с выдвижным якорем, корпус судна выполнен цельным,обтекаемым по форме с плавным переходом изменения линейных размеров по высоте и ширине,с симметрично расположенными формами относительно центральной вертикальной плоскости симметрии корпуса судна, с неравномерными в каждом смежном поперечном сечении по длине судна размерами по высоте и ширине с одновременно плавно уменьшающимися линейными размерами по высоте и ширине в направлении от кормовой к носовой части корпуса судна, с двумя симметричными боковыми вытянутыми в горизонтальной плоскости выпуклыми обтекаемыми крыльями с плавно уменьшающимися линейными размерами по ширине в направлении от кормовой к носовой части корпуса судна и центрально расположенной на уровне крыльев обтекаемой формы осесимметричной удлиненной псевдоцилиндрической носовой частью, блок торпедных аппаратов размещен в кормовой части судна выше уровня крыльев и выполнен фасетной компоновки сборным и состоящим из модульных кассет, каждая из которых выполнена открытой со стороны противохода судна с возможностью самовыхода торпедного оружия,внутри выдвижного якоря размещены захватные устройства в виде фиксирующих лап, а сам якорь дополнительно оснащен приводом раскрытия фиксирующих лап. Указанный технический результат достигается также тем, что модульные кассеты блока торпедных аппаратов расположены центральносимметрично относительно вертикальной плоскости симметрии корпуса судна, их количество не менее двух, каждая модульная кассета дополнительно оснащена якорем и конструктивно выполнена извлекаемой из блока торпедных аппаратов с возможностью постановки на боевое дежурство на якоре на заданной глубине,а в состав каждой модульной кассеты входит не менее одной самотранспортирующейся глубинной противолодочной бомбы. Изобретение иллюстрируется чертежами, где на фиг.1 схематично изображено предлагаемое самодвижущееся подводное боевое судно на фиг.2 вид сбоку на судно. Самодвижущееся подводное боевое судно содержит корпус 1, выполненный цельным,обтекаемым по форме с плавным переходом изменения линейных размеров по высоте и ширине. Все конструктивно-геометрические формы корпуса симметричны относительно центральной вертикальной плоскости симметрии корпуса судна(плоскости Х, фиг. 1). Корпус 1 судна выполнен с неравномерными в каждом соседнем поперечном сечении по длине судна (вдоль оси ) размерами по высоте (вдоль оси ) и ширине (вдоль оси ) с одновременно плавно уменьшающимися линейными размерами по высоте (вдоль оси ) и ширине (вдоль 28398 оси ) в направлении от кормовой 2 к носовой 3 части корпуса 1. Корпус 1 оснащен двумя симметричными боковыми вытянутыми в горизонтальной плоскости (Х) крыльями 4 с плавно уменьшающимися линейными размерами по ширине (вдоль оси ) в направлении от кормовой 2 к носовой 3 части корпуса 1 и центрально расположенной на уровне крыльев 4 обтекаемой формы осесимметричной удлиненной псевдоцилиндрической носовой частью 3. В состав судна входят также движитель 5 хода судна, блоки ориентации и управления движением судна, распознавания цели (на фиг. не показаны) и блок торпедных аппаратов с торпедным оружием. Блок торпедных аппаратов размещен в кормовой 2 части судна выше уровня крыльев 4 и выполнен фасетной компоновки сборным и состоящим из модульных кассет 6, каждая из которых выполнена открытой со стороны противохода судна с возможностью самовыхода торпедного оружия 7. Самодвижущееся подводное боевое судно оснащено также якорным устройством с выдвижным якорем 8, внутри которого размещены захватные устройства 9 в виде фиксирующих лап, а сам якорь дополнительно оснащен приводом 10 раскрытия фиксирующих лап. Модульные кассеты 6 блока торпедных аппаратов расположен центральносимметрично относительно вертикальной плоскости симметрии(Х)корпуса судна, их количество не менее двух. Каждая модульная кассета дополнительно оснащена якорем (на фиг. не показана) и конструктивно выполнена извлекаемой из блока торпедных аппаратов с возможностью самостоятельной постановки на боевое дежурство на якоре на заданной глубине в районе предполагаемой дислокации. В состав каждой модульной кассеты входит не менее одной работающей в режиме самонаведения боевой торпеды (поз. 7) и не менее одной самотранспортирующейся глубинной противолочной бомбы (на фиг. не показана). Самодвижущееся подводное боевое судно работает следующим образом. Судно транспортируется кораблемпостановщиком в открытую акваторию на расстояние 50250 км от морской государственной границы. После выпуска в море оно автономно по программе управления с помощью движителей 5 может осуществлять скрытное подводное перемещение в любом направлении, на расстояние до 250 км от места первоначального выпуска. По команде управления судно движется к заданной точке постановки. По достижении искомых координат постановки выпускается якорь 8, длина троса 11 которого регулируется по длине в зависимости от расстояния до морского дна. По достижении якорем дна он самораскрывается с надежной фиксацией достигнутого положения, при этом захватные устройства 9 выдвигаются от привода 10 якорь. В таком положении судно переходит на круглосуточный боевой режим по всестороннему мониторингу акватории для обнаружения потенциальных целей поиска с идентификацией целей по принципу свой-чужой и принятием, в случае необходимости, решения о поражении идентифицированной цели. Одновременно, в случае угрозы, принимается решение о подготовке к бою торпедного оружия(боевой торпеды или самотранспортирующейся глубинной противолодочной бомбы) путем вывода из режима консервации в режим боевого дежурства. В ходе боевых действий идентифицируется нападение на судно или другие морские объекты подводных лодок и торпед противника и производится отражение атак с помощью самотранспортирующихся глубинных противолодочных бомб. Активно используется режим атаки выпуском боевых торпед из торпедного аппарата. Применение предлагаемого самодвижущегося подводного боевого судна обогащает военную тактику ведения боя за счет того, что, при необходимости может быть принято решение о снятии с якоря и перемещении другую более предпочтительную позицию. В данной же позиции может быть оставлена одна из выдвижных модульных кассет со стоящим на боевом дежурстве торпедным оружием. По мере расхода торпедного оружия возможно ведение скрытого дооснащения судна как отдельными видами торпедного оружия, так и модульными кассетами в целом. Наличие у модульных кассет движителей с векторной тягой позволяет осуществлять любые маневры для ведения стрельбы как в горизонтальной, так и в вертикальной плоскости. Возможно ведение стрельбы торпедами из вертикального положения,что особенно эффективно при стрельбе с глубины по крупным целям, при залповой стрельбе торпедами для производства подводного объемного взрыва в центре крупной эскадры боевых кораблей противника. Применение предлагаемого нового класса боевого подводного оружия значительно расширяет и дополняет тактические возможности оперативного всестороннего мониторинга и предупреждения возможного скрытного дистанционного минирования противником района баз флота вблизи государственных границ. Таким образом, предлагаемое самодвижущееся подводное боевое судно является эффективным средством активной обороны и применяется как в режиме боевого дежурства в мирное время, так и в состоянии потенциальных вооруженных конфликтов, и в активных боевых действиях. ФОРМУЛА ИЗОБРЕТЕНИЯ Самодвижущееся подводное боевое судно, в состав которого входят обтекаемой формы корпус,движитель хода судна, блок ориентации и управления движением судна, блок распознавания цели, блок торпедных аппаратов с торпедным 3 28398 оружием и якорное устройство с выдвижным якорем, отличающееся тем, что корпус судна выполнен цельным, обтекаемым по форме с плавным переходом изменения линейных размеров по высоте и ширине,с симметрично расположенными формами относительно центральной вертикальной плоскости симметрии корпуса судна, с неравномерными в каждом смежном поперечном сечении по длине судна размерами по высоте и ширине с одновременно плавно уменьшающимися линейными размерами по высоте и ширине в направлении от кормовой к носовой части корпуса судна,с двумя симметричными боковыми вытянутыми в горизонтальной плоскости выпуклыми обтекаемыми крыльями с плавно уменьшающимися линейными размерами по ширине в направлении от кормовой к носовой части корпуса судна и центрально расположенной на уровне крыльев обтекаемой формы осесимметричной удлиненной псевдоцилиндрической носовой частью, блок торпедных аппаратов размещен в кормовой части судна выше уровня крыльев и выполнен фасетной компоновки сборным и состоящим из модульных кассет, каждая из которых выполнена открытой со стороны противохода судна с возможностью самовыхода торпедного оружия,внутри выдвижного якоря размещены захватные устройства в виде фиксирующих лап, а сам якорь дополнительно оснащен приводом раскрытия фиксирующих лап, при этом модульные кассеты блока торпедных аппаратов расположены центральносимметрично относительно вертикальной плоскости симметрии корпуса судна,их количество не менее двух, каждая модульная кассета дополнительно оснащена якорем и конструктивно выполнена извлекаемой из блока торпедных аппаратов с возможностью постановки на боевое дежурство на якоре на заданной глубине,а в состав каждой модульной кассеты входит не менее одной работающей в режиме самонаведения боевой торпеды и не менее одной самотранспортирующейся глубиной противолодочной бомбы.
