Сильноточный трансформатор .

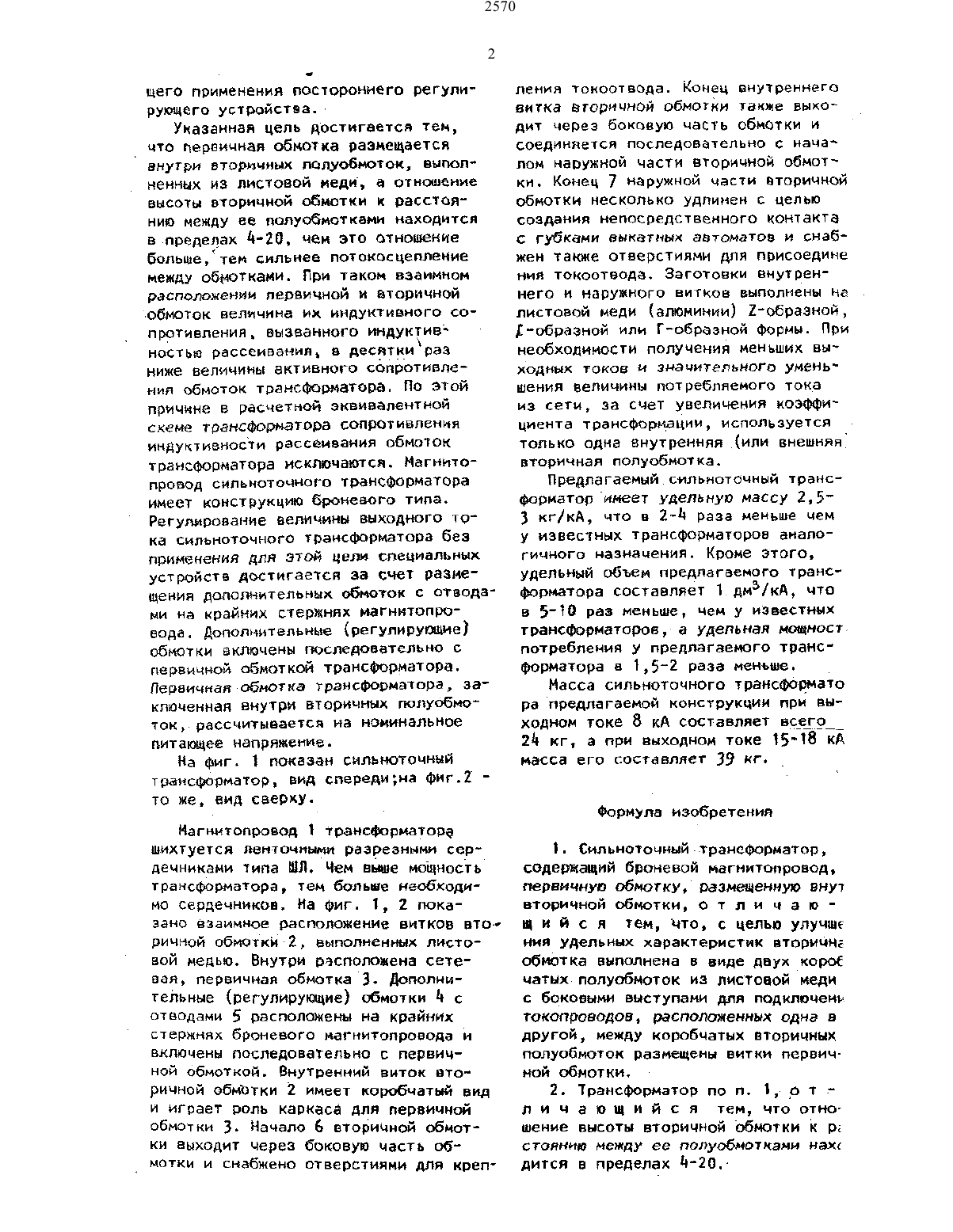

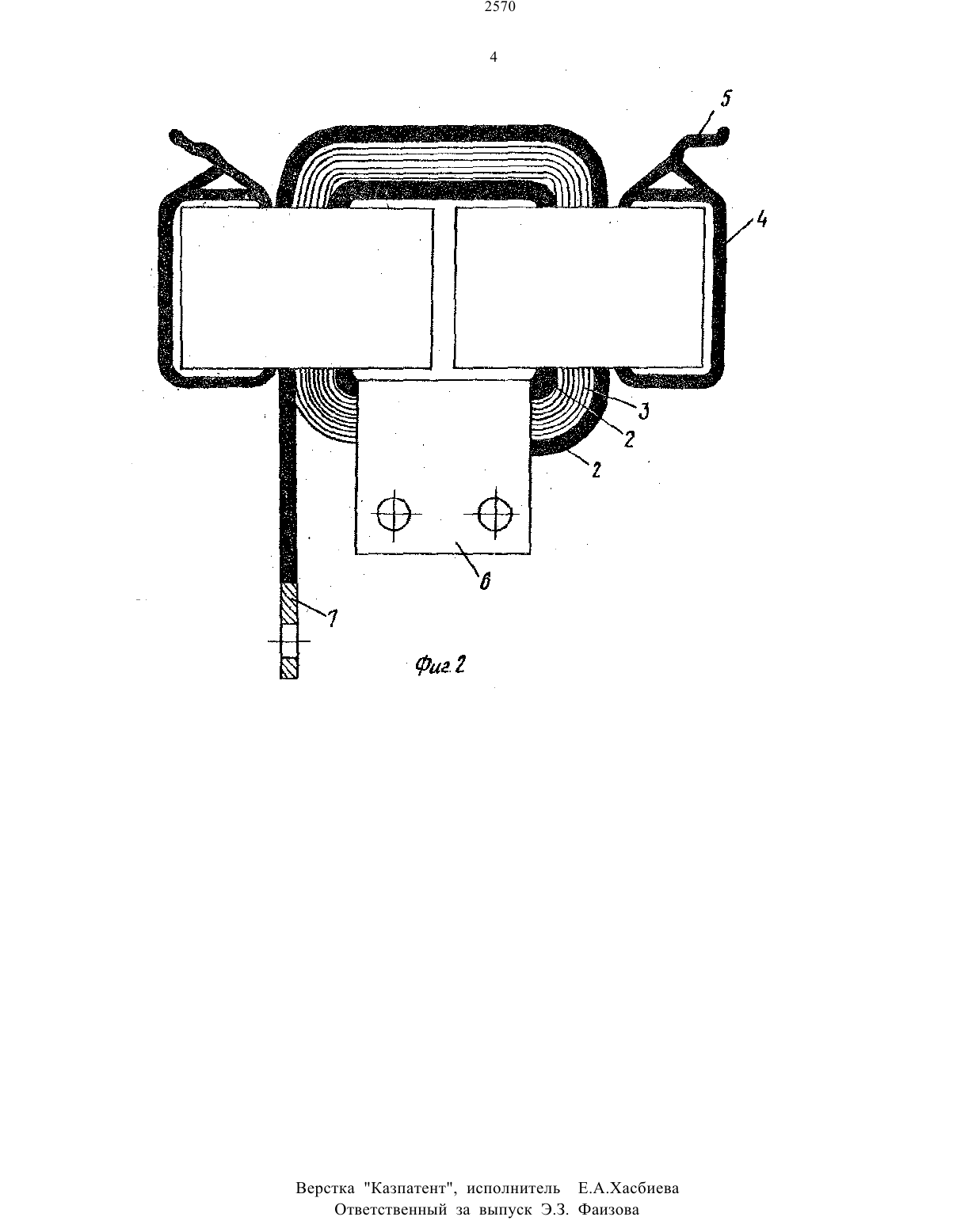

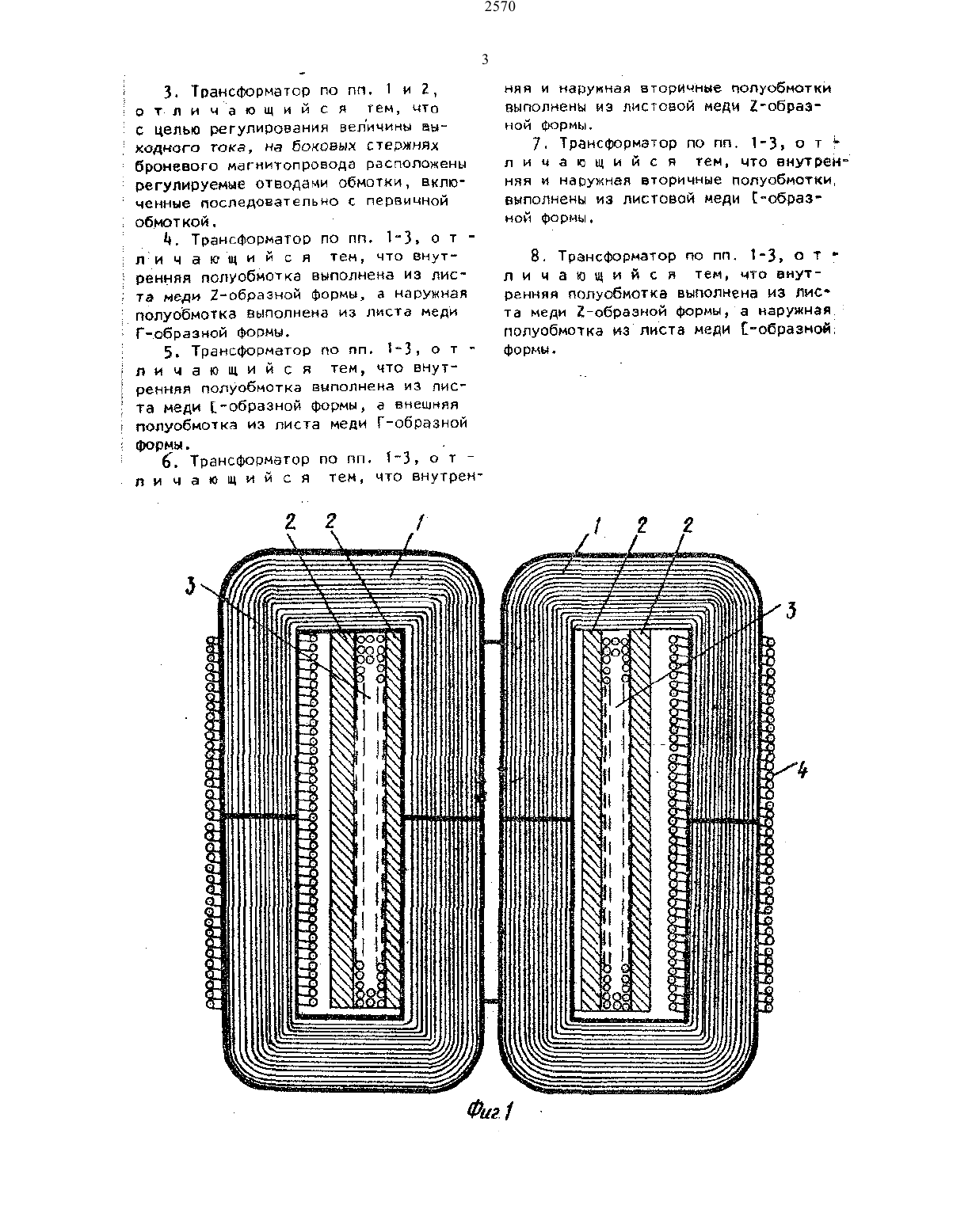

НАЦИОНАЛЬНОЕ ПАТЕНТНОЕ ВЕДОМСТВО ПРИ КАБИНЕТЕ МИНИСТРОВ(56) 1 Авторское свидетельство ССХР Л67) Изобретение относится к нагрузочНЫМ трансформаторам и может применяться для испытаний, нападки и проверки токовых защит и токовых расцепителей защитной аппаратуры электрооборудования, а также в тех случаях,когда необходимо получение больших токов, например при точечной электросварие.Известны нагрузочные трансформаторы, содержащие тороидапьныймагнитопровод первичную и вторичную обмотки 113.Наиболее близким по технической сущности является конструкция трансформаторов, содержащая броневой магнитопровод и первичную обмотку, размещенную внутри вторичной обмот ки Е 21.Однако в известных сильноточных нагрузочных трансформаторах в зоне больших токов (свыше 3 кд) только незначительная часть мощности трансформа- тора используется наиспытуемом объек 2.Бальян ЧХКД Трансформаторы для радиоэлектроники.ЬД 1971, 048-49те, большая часть мощности приходится на потери впервичной и вторичной обмоткахна преодоление сопротивления их индуктивности рассеивания, чтов свою очередь приводит к необходимости зааышенин мощности трансформатора, увеличению его массы. стоимости и габаритов. Кроме этого. для регулирования величины выходного тока нагрузочного трансформатора необходимы регулирующие устройства, габариты и масса которых также велики.удельных характеристик сильноточного трансформатора, а именно уменьшение удельной массы трансформатора на единицу выходного тока (кг/КА), удельного объема трансформатора на единицу выходного тока (дмъ/кн). удельного потребления мощности из питающей сети на единицу выходного тока(кВд/кдй, а также создание сильноточного трансформатора с изменяемой величиной выходного тока, не требую одэгш) (э) 21 (61)щего применения постороннего регулирующего устройства. Указаннав цепь достигается тем,что Первичная обмотка размещается внутри вторичных полуобноток выполненных из листовой меди, а отношение высоты вторичной обмотки и расстоянио между ее полуобмотками находится в пределах д-20, чем это отношение бопьшетем сильнее потокосцепленне между обмотками. При таком взаимном расположении первичной и вторичнойпротивления, вызванного индуктивностью рассеивания, в деслтиирав ниже величины активного сопротивле ния обмоток трансфооатора. По этой причине в расчетной эквивалентнойсхеме трансформатооа СОПРОТИВЛЕНИЯ индуктивности рассеивания обмоток трансформатора исключаются. Магнитопровод сипьноточного трансформатора имеет конструкцию броневого типа. Регулирование величины выходного тока сипьноточного трансформатора без применения для этой цел специальных устройств достигается за счет размещения допопнитепьных обмоток с отводами на крайних стержнях магнитопровода. Дополнительные (регулирующие обмотки включены последовательно с первичной обмоткой трансформатора. Первичная-обмотка траИсФо 0 маТ 0 ра За ключеннан внутри ВТОРИЧНЫХ П 9 дУ 05 М 0 ток, рассчитывается на номинальное питающее напряжение.Магнитопровод 1 трансформатора щихтуется ленточными разрезными сердечниками типа ЮЛ. Чем выше мощность Трансформатора, тем больше необходимо сердечников, На фиг. 1, 2 показано взаимное расположение витков атом ричной обмотки 2, выполненных листовой медью. Внутри расположена сетевая, первичная обмотка 3. дополнительные (регулирующие) обмотки д с ОТВОДВНИ 5 расположены на крайних стержнях броневого магнитопровода и включены последовательно с первичной обмоткой. Внутренний виток вторичной обмотки 2 имеет коробчатый вид и играет роль каркаса для первичной обмотки 3. Начало 6 вторичной обмотКИ выходит через боковую часть обмотки и снабжено отверстиями для креп ления тоноотвода. Конец внутреннего витка вторичной обмотки также выходит через боковую часть обмотки и соединяется последовательно с началом наружной части вторичной обмотки. Конец 7 наружной части вторичной обмотки несколько удлинен с целью создания непосредственного контакта с губками выкатных автоматов и снабжен также отверстиями для присоедине нив токоотвода. Заготовки внутреннего н наружного витков выполнены на листовой меди (алюминии) 2-образной,Д-образной или Г-образной формы. При необходимости получения меньших выходных токов и значительного Уменьшения величины потребляемого токаиз сети, за счет увеличения коэффициента трансформации, используется только одна внутренняя.или внешняя вторичная полуобмотка.Предлагаемый сильноточный трансформатор имеет удельную массу 2,53 кг/кн, что в 2-д раза меньше чем у известных трансформаторов аналогичного назначения. Кроме этого,удельный объем предлагаемого трансформатора составляет 1.дм 5/кА что в 5-10 раз меньше, чем у известных трансформаторов, а удельная нощмост потребления у предлагаемого трансФорматора а 152 раза меньше.Масса сильноточного трансформато ра предлагаемой конструкции при выходном токе 8 кл составляет всег 9 2 д кг, а при выходном токе 15-18 кн масса его составляет 39 кг.Е. Снльноточный-трансформатор,содержащий броневой магнитопровод,первичную обмотку, размещенную внут вторичной обмотки, о т л и ч а п щ и й с я тем, что, с целью улучшг ими удельных характеристик вторичнг обмотка выполнена в виде двух короб чатых.полуобмоток из листовой меди с боковыми выступами для подклочену токопроводов расположенных одна в другой, между коробчатых вторичных полуобмоток размещены витки первичной обмотки.2. Трансформатор по п. 1, р т г л и ч а ю Щ и й с я тем, что отношение высоты вторичной обмотки к ра стоянию между ее попуобмоткамн Нахс дится а пределах д 20с цепью регулирования величины вы ходного тока, на боковых стержнях- броневого магнитопровода расположены регулируемые отводами обмотки, вклю ченные последовательно с первичнойобмоткой. Ч. Трансформатор по пп. 1-3, о т л и ч а ющ н й с Я Тем, что внуте ренняя полуобнотка выполнена из листа меди 2 обра 3 ной формы, а наружная попуобнотка выполнена из листа меди Гтобразной ФОРМЫ 5. Трансформатор по пп. 3, о т л И ч а ю щ И й с я тем, что внутренняя полуобмотка выполнена из писта меди -образной формы, а внешняя полуобнотка на листа меди Г-образнойняп и наружная вторичные попуобмотки выполнены на листовой меди 2-обраэной формы.. Трансформатор по пп. 1-3, о т л и ч а ю щ и й с я тем, что внутренняя н наружная вторичные попуобм 0 тки выполнены из листовой меди (образной формы.8. Трансформатор по пл. 1-3, о т 5 л и ч а ю щ И й с в тем, что внутренняя полуобмотка выполнена из лисч та меди 2-образной формы, а наружная полуобмотка на листа меди Е-образной Формы.Верстка Казпатент, исполнитель Е.А.Хасбиева Ответственный за выпуск Э.З. Фаизова
